科远NT6000系统组态

NT6000系统输入输出模件

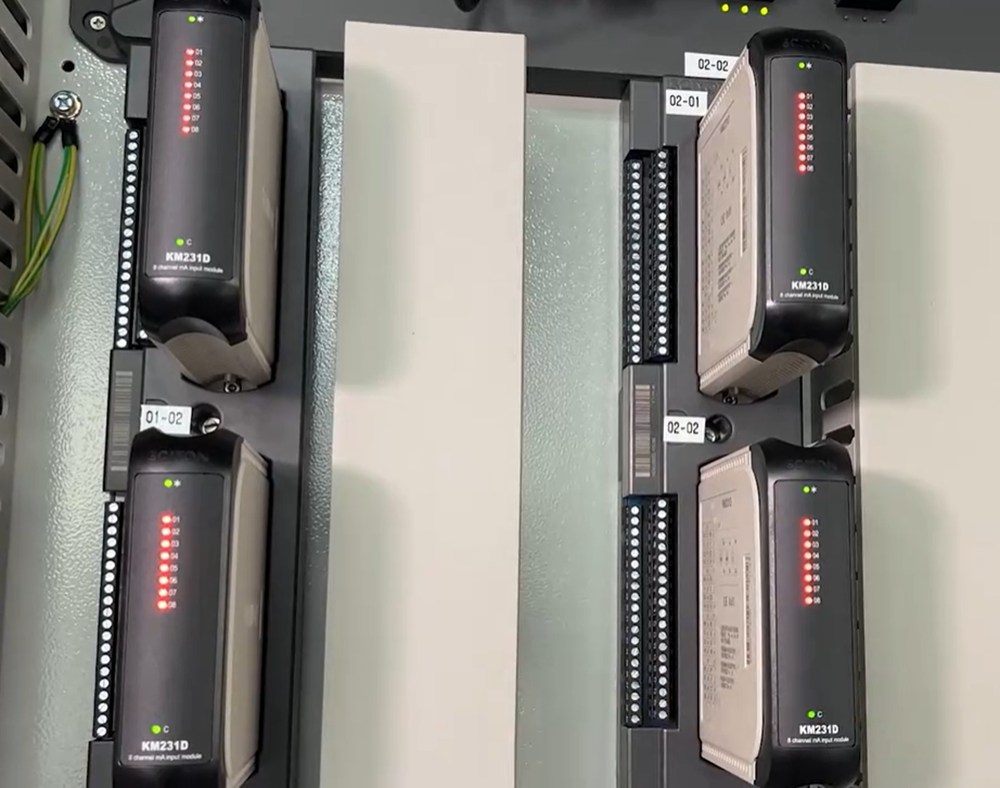

输入输出IO模件支持带电插掉，即插即用，无需设置通讯地址拨码，支持模件冗余；IO模件具备通道及故障诊断功能。提供信号断线、短路、超量程检测，IO模件最多支持32个通道。

NT6000系统如何配置一个工程

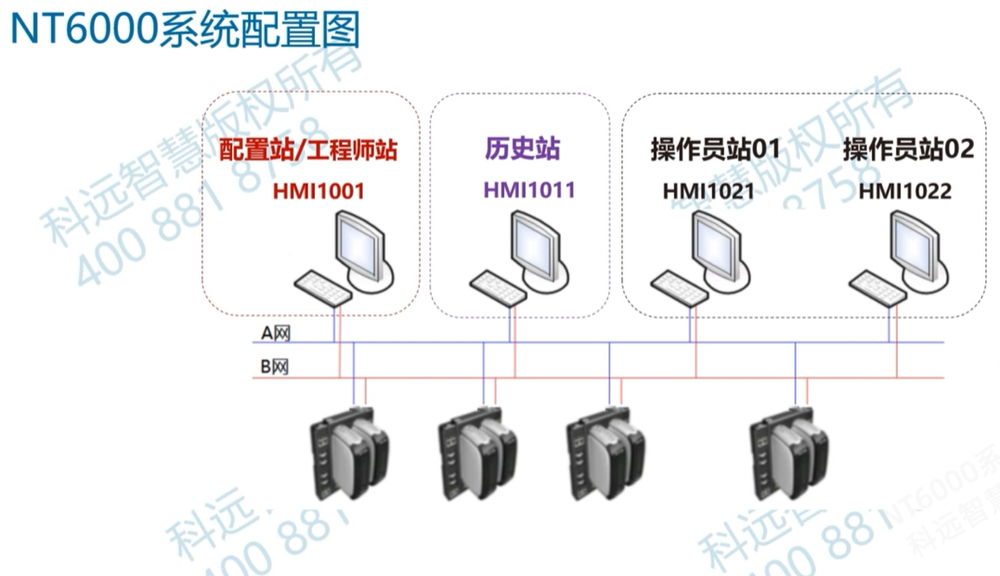

如下图所示操作员站两台，配置站或工程师站一台，历史站一台；共四台电脑。该项目配置了四对控制器。

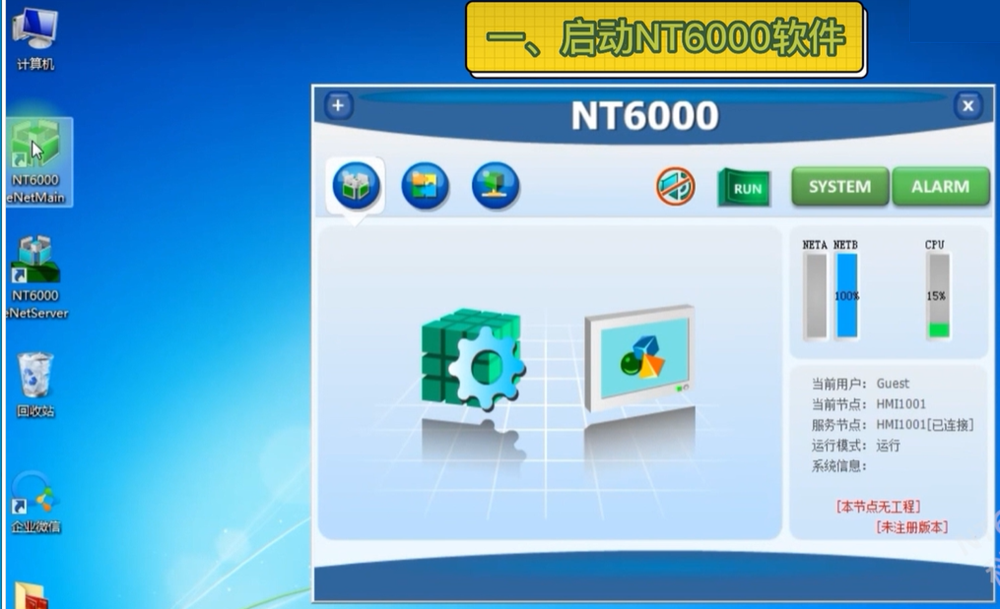

• 在工程师站电脑打开NT6000程序

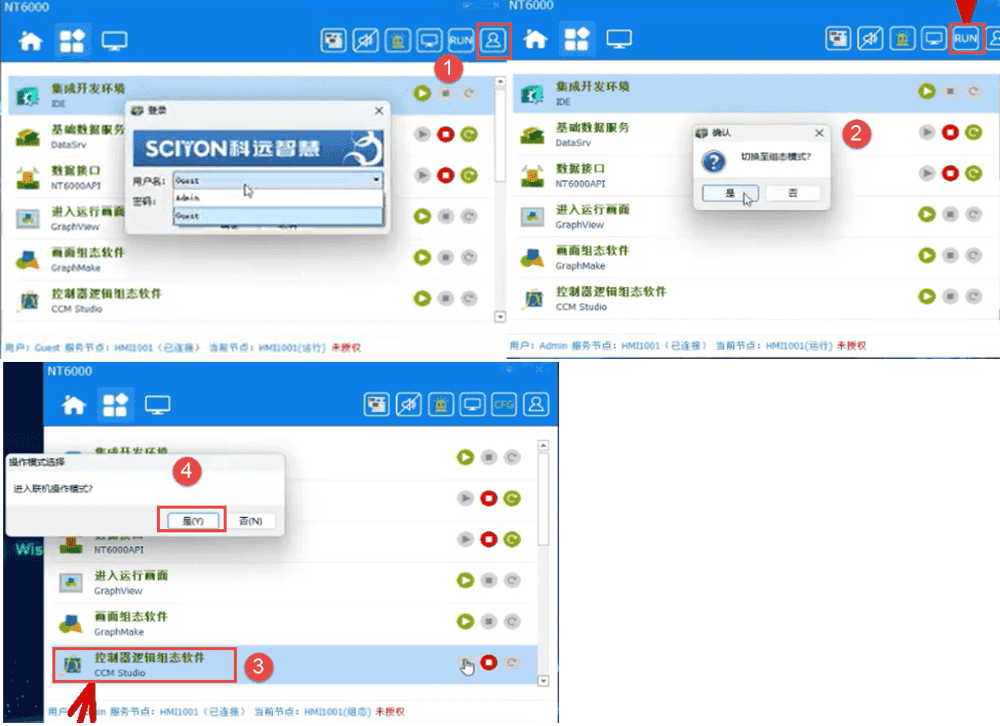

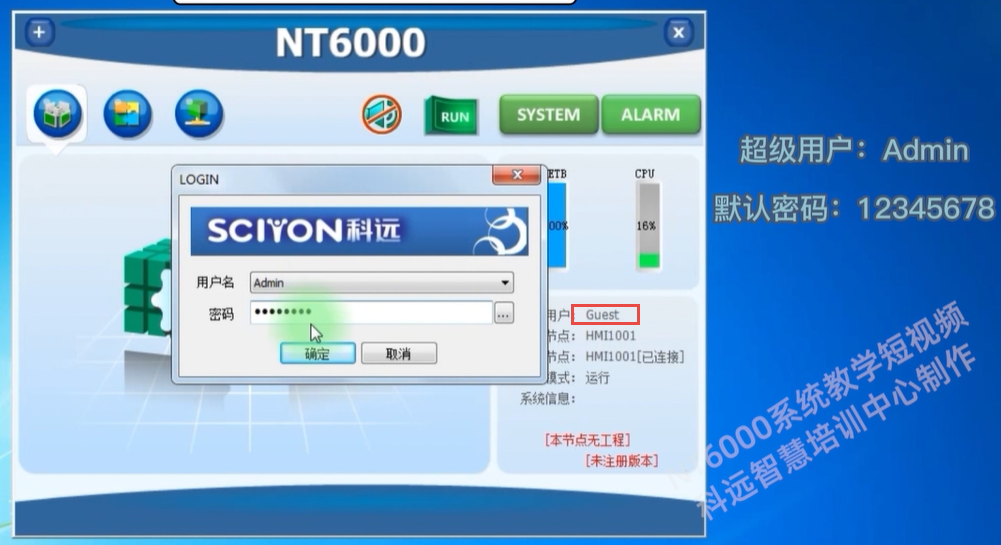

• 当前是Guest用户模式，点击这个Guest项切换到超级用户Admin; 默认密码 12345678

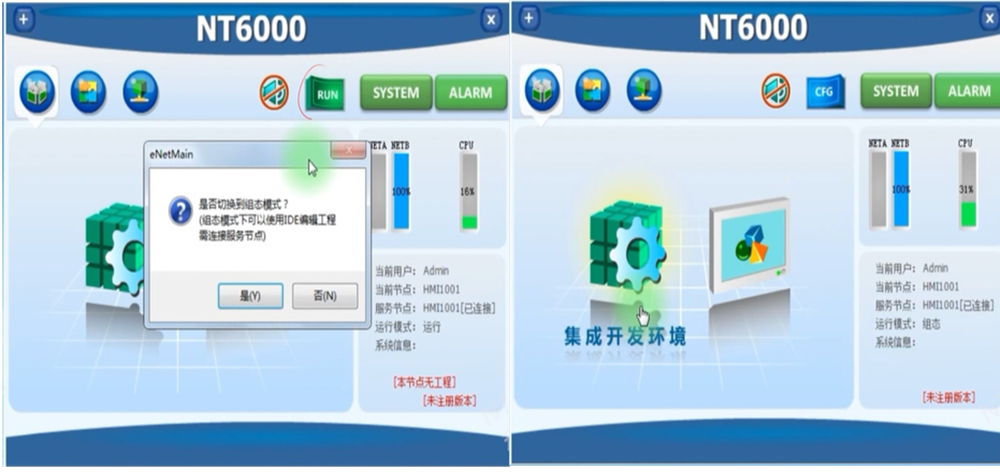

点击Run按钮切换到组态模式；再点击集成开发环境就打开了配置窗口；

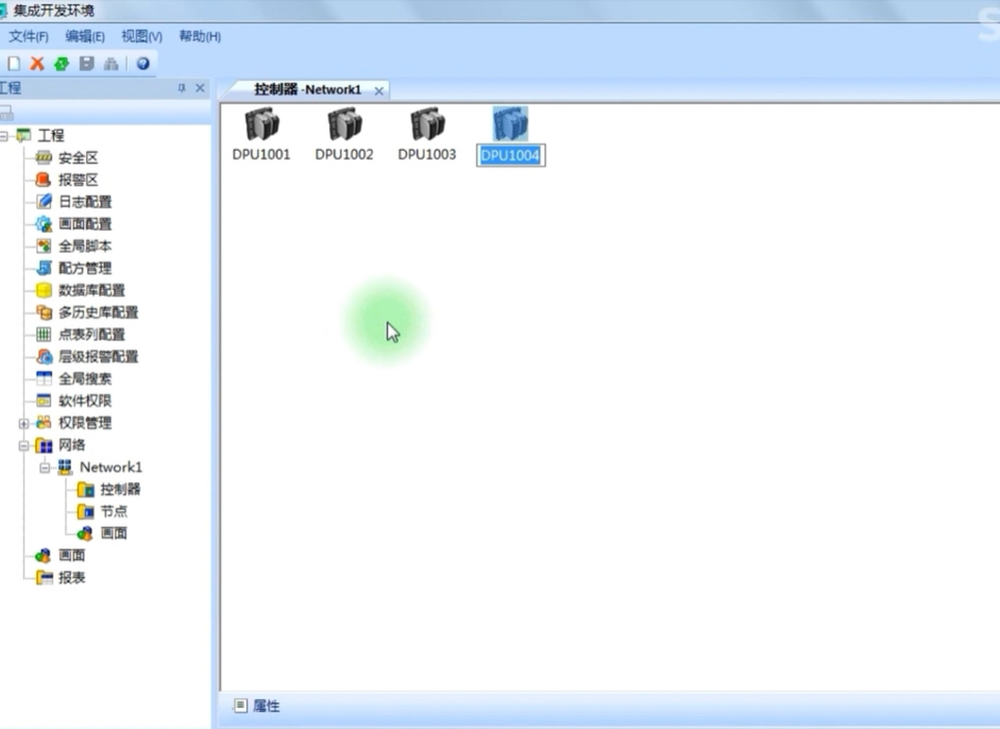

• 根据项目已知信息配置网络控制器及节点，点击网络在窗口中双击控制器，鼠标右击新建，此时新建四个控制器。就完成了四对控制器的创建。

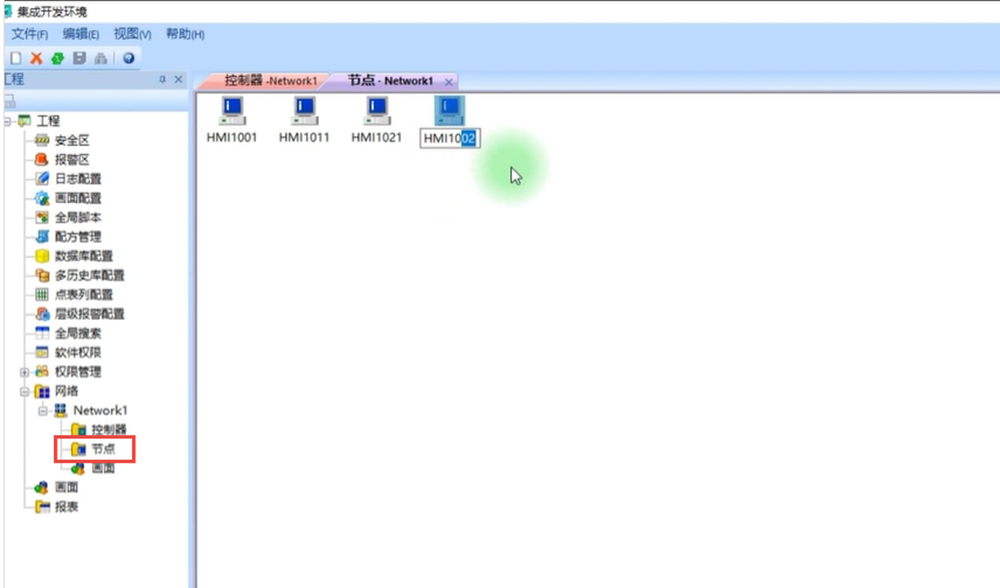

双击节点，再鼠标右击新建，此时就可以新建四个节点。分别是HMI1001、 HMI1011、HMI1021、 HMI1022四个节点。

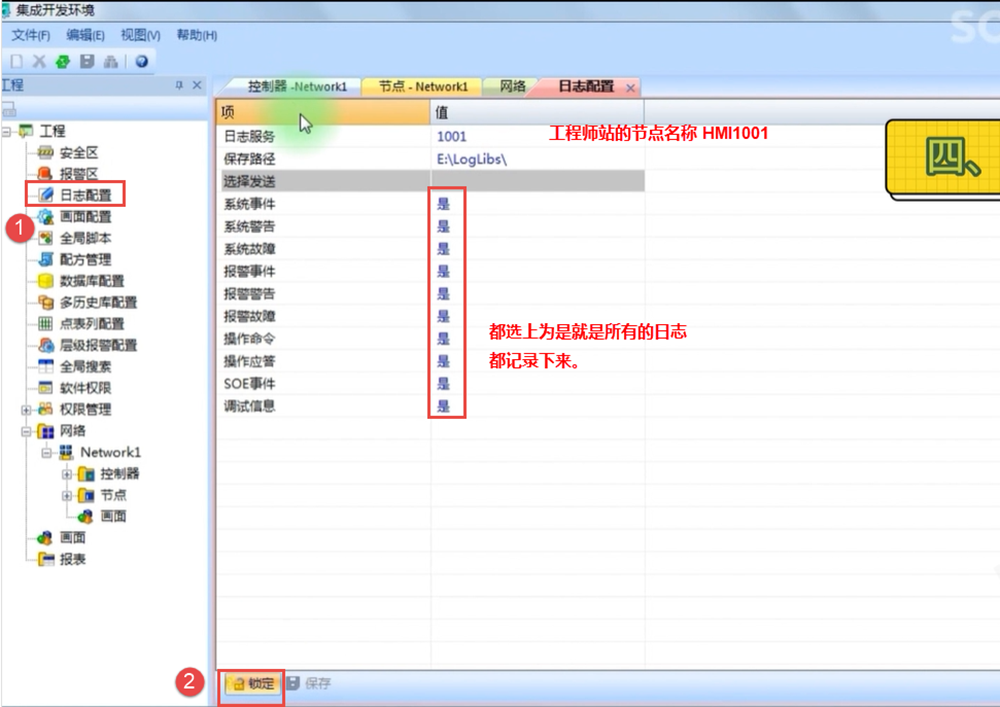

• 日志服务器的配置，在日志服务器配置当中配置日志服务器节点及文件的保存路径，要先解锁才可以进行配置。 将所有的都选为是表示记录所有的报警记录。然后再锁定保存即可。

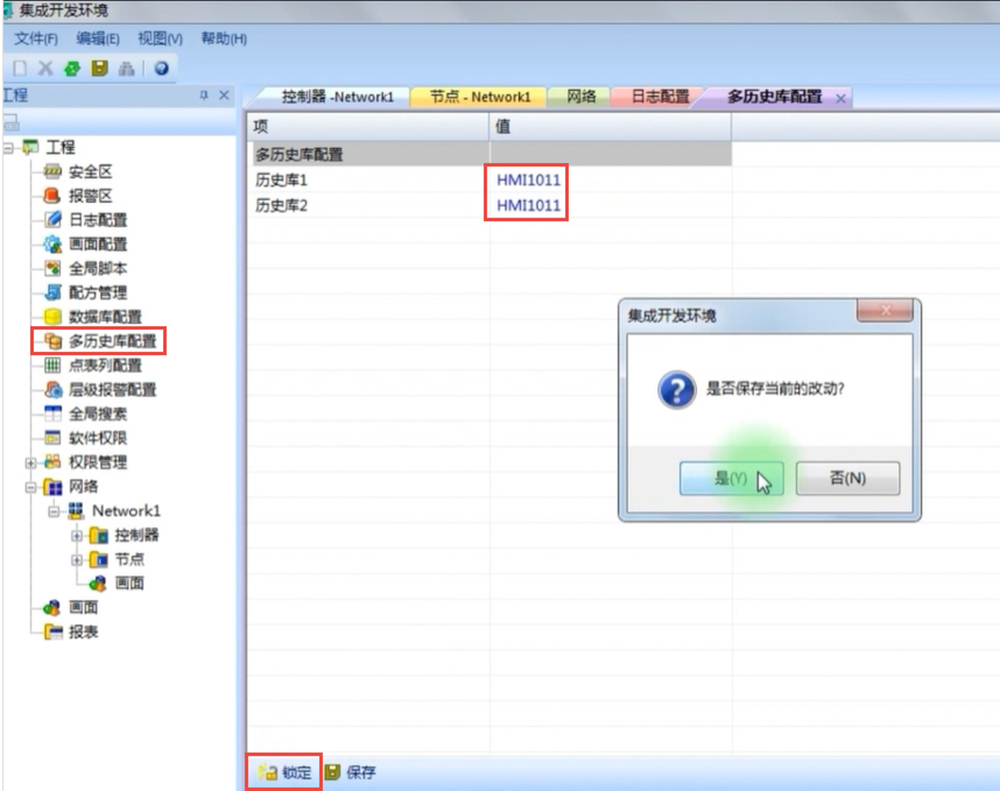

• 多历史数据库的配置，历史库1、历史库2是根据具体计算机站点配置数量来定的，如果现场有两台历史站，就分别填写两台历史站的节点名，如果只有一台历史站时，两个节点名称写的是一致的；

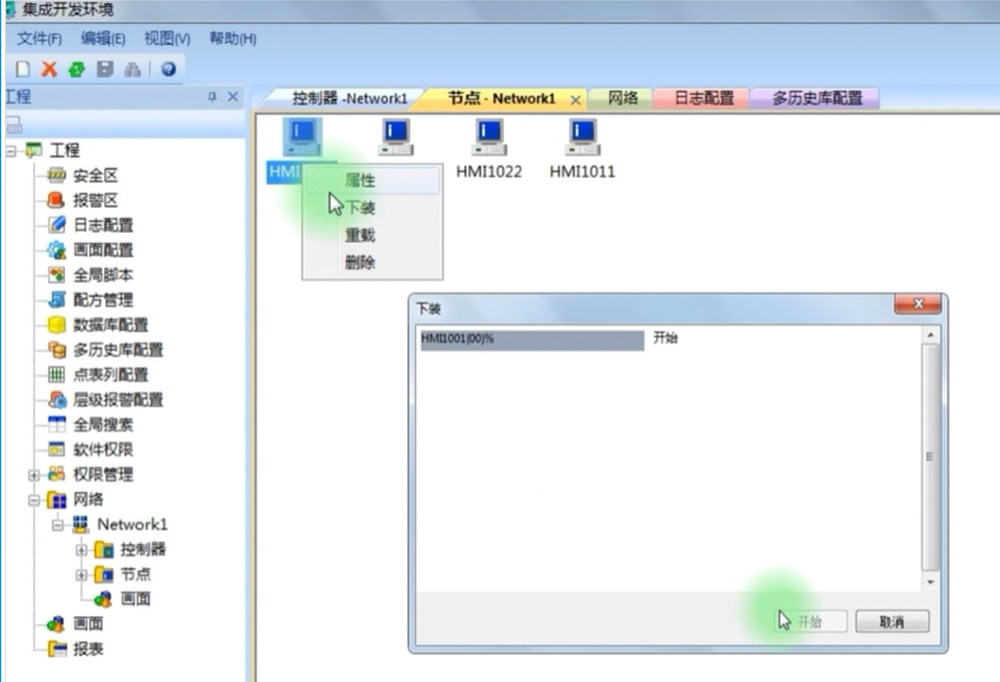

• 都配置以后返回到节点菜单按钮，找到本机的节点点右键，先下装然后再重载；

NT6000系统软件安装

首先，需要安装软件服务端(配置站)和客户端(操作站)在组态模式下，服务端负责对所有客户端进行统一管理。

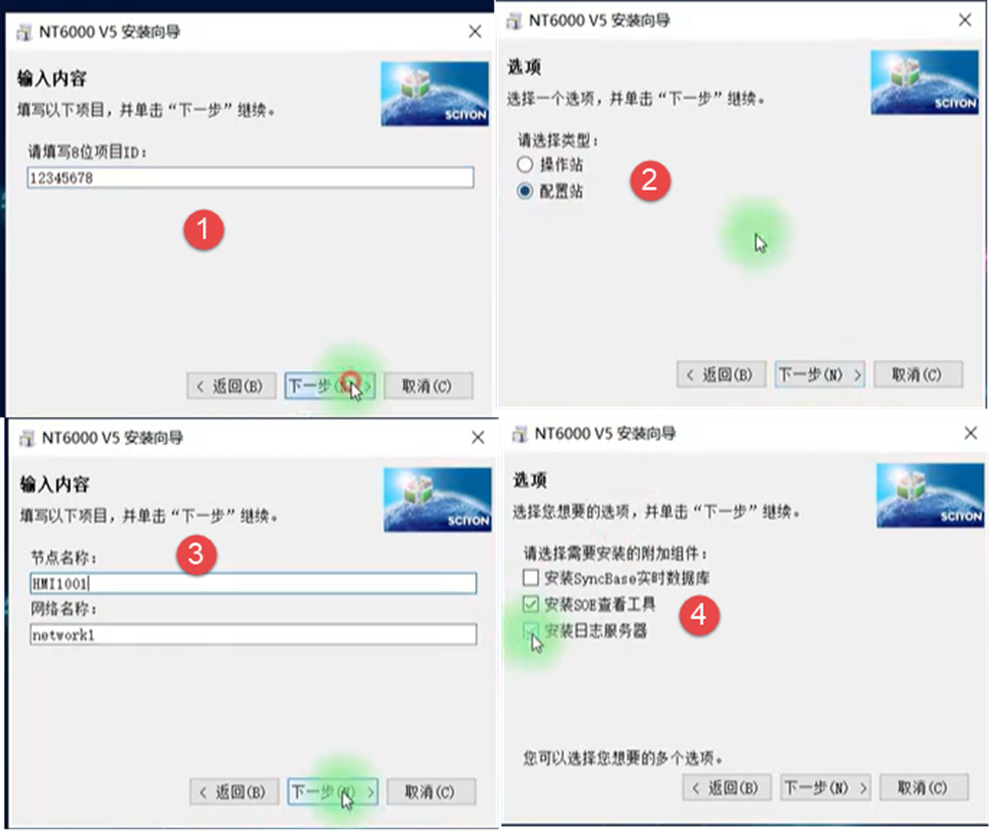

• 服务端(配置站)的安装：双击后一路下一下，直到输入8位项目ID，在选项中选择”配置站”

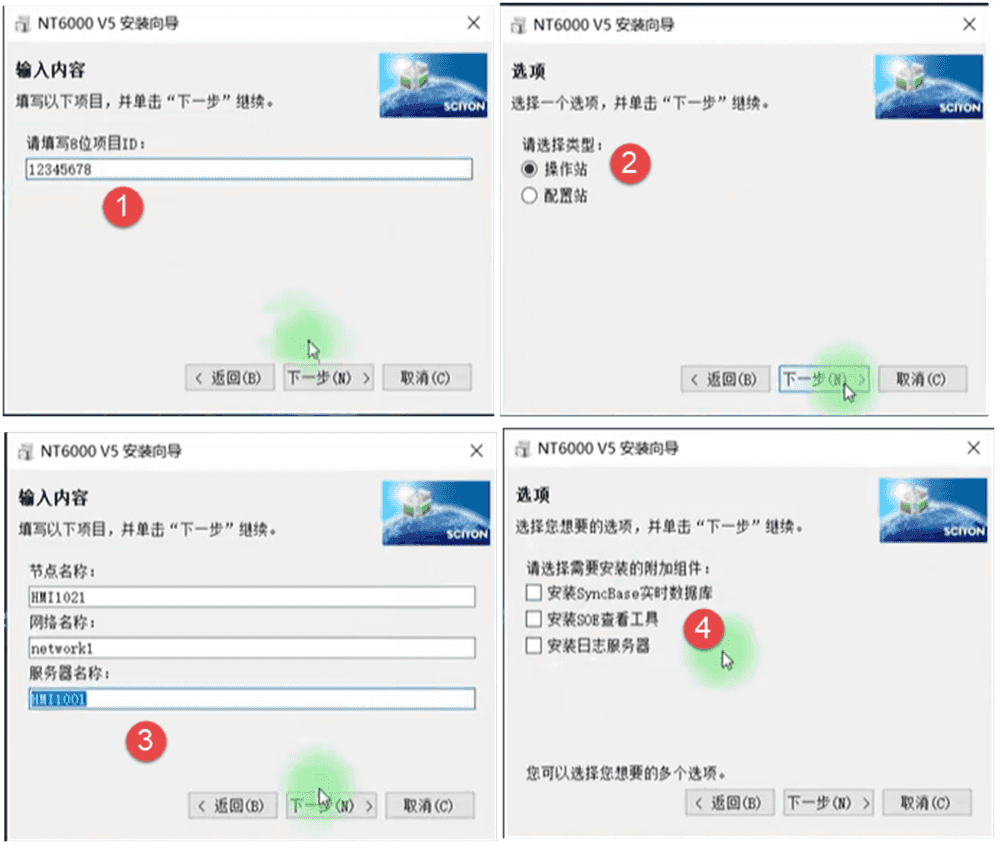

• 客户端(操作站)的安装：按下图提示安装即可，操作站安装没有安装eNetServer程序，不管是服务端还是客户端安装完以后所有的手册都会安装到指定的目录下。

#### 输入输出IO模块的配置

点击桌面上的服务器(配置端)图标，带有eNetServer字样的图示，然后依次按下图所示的操作就可以进入配置界面了。

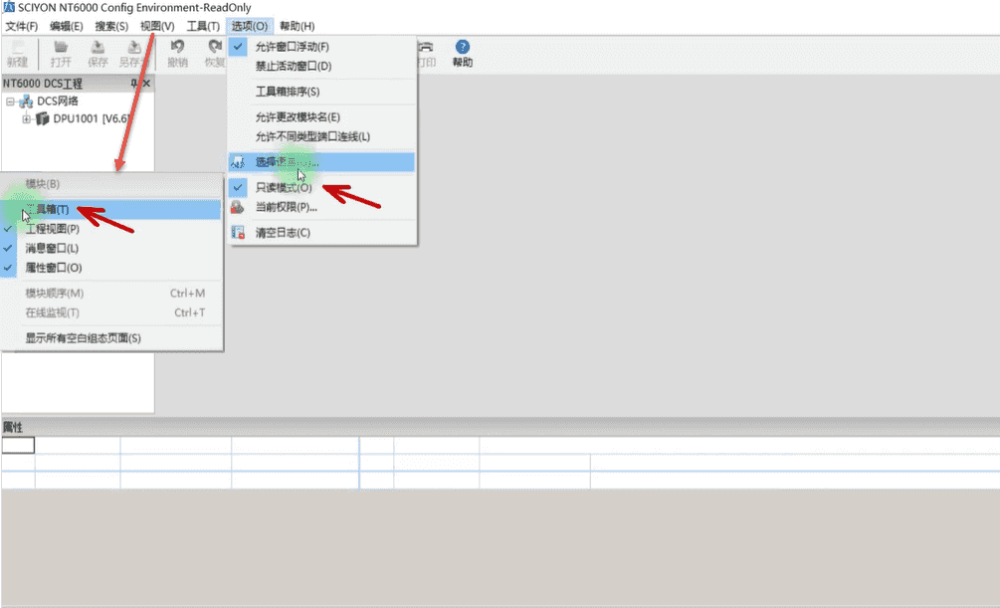

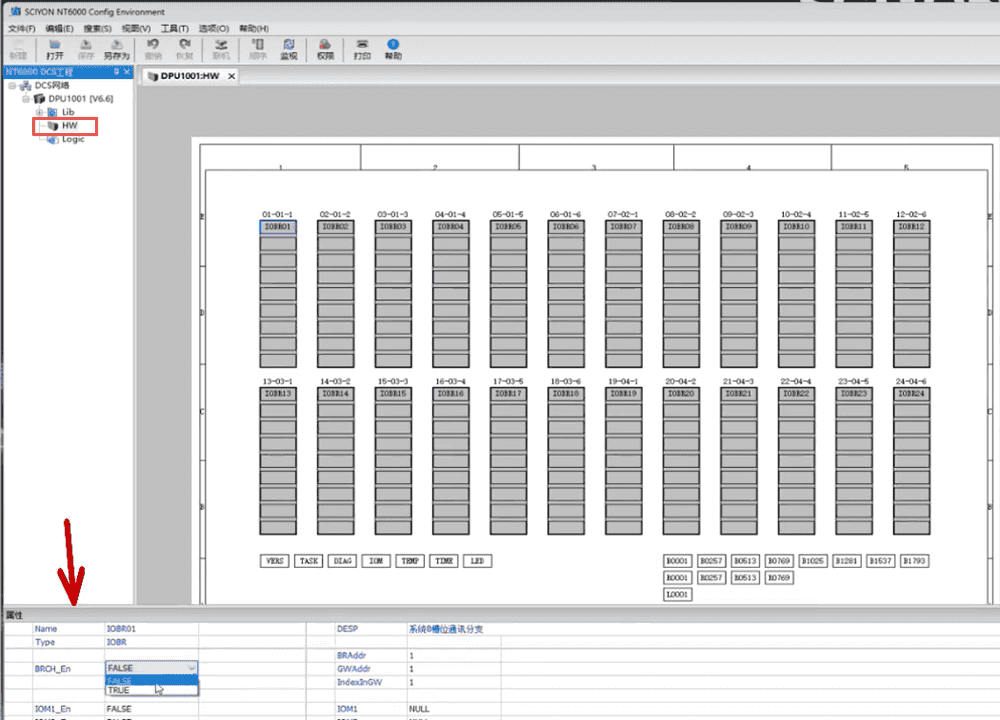

1、在菜单栏选项窗口中取消只读，之后便 可以进行模件配置了。IO的模件配置在HW页内完成，点击对应的模块所在分支，下方属性窗口启动IO的分支使能。当模块的底色变为白色表示已启用。

2、模件的选型，根据实际情况选择不同的模块。

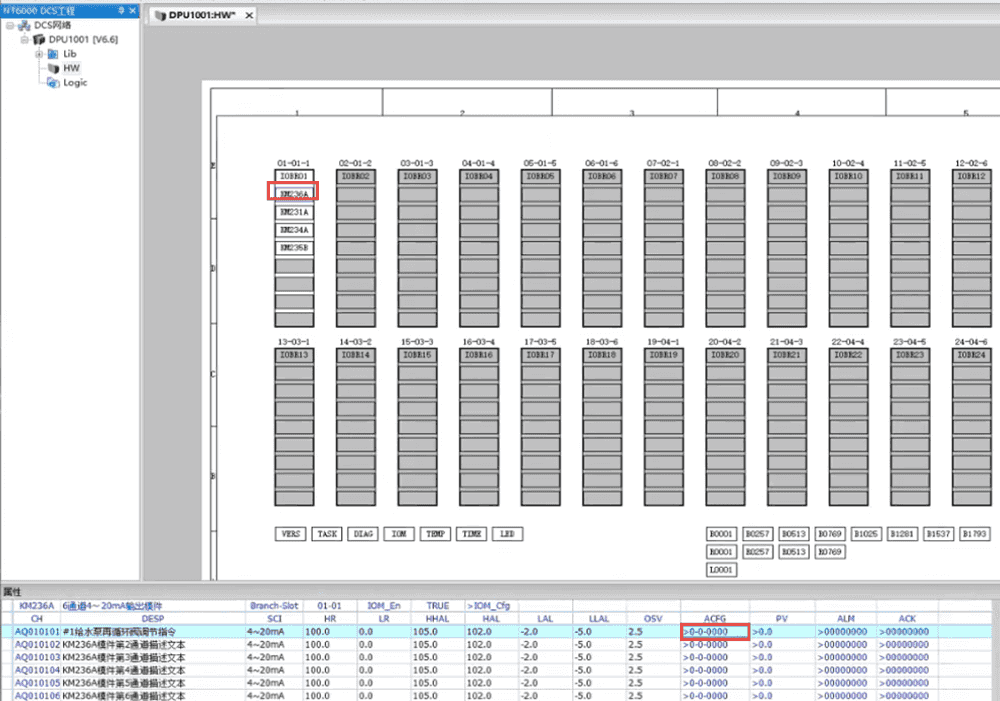

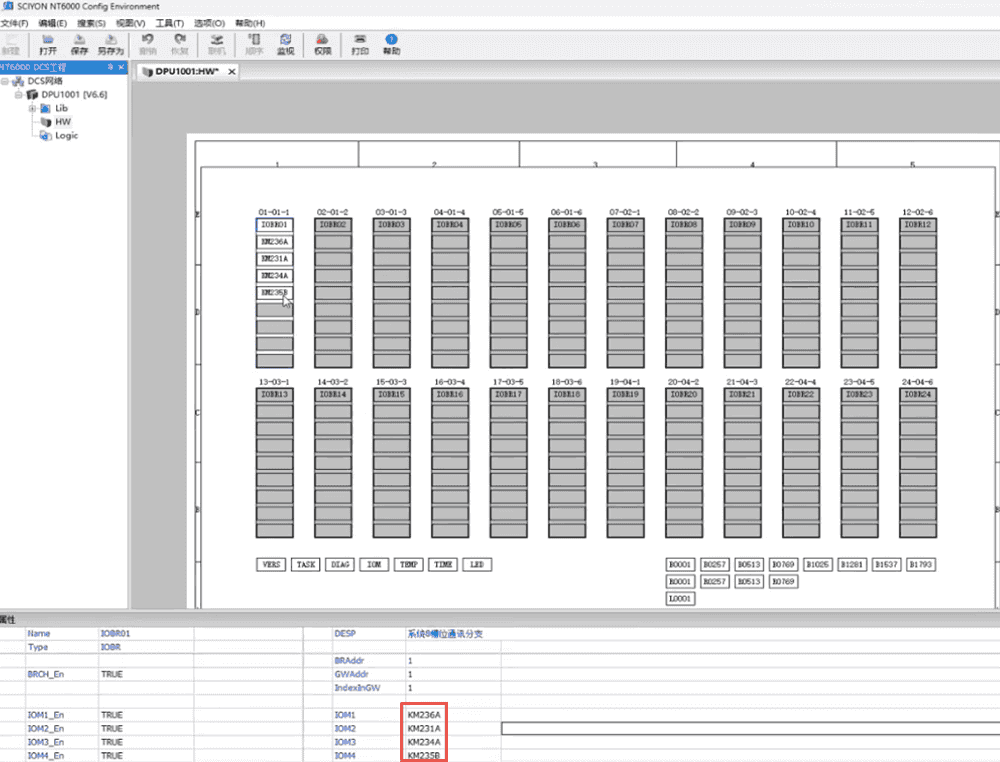

选中一个模块就可以对所选模块的通道进行设置了，如通道的名称，量称，报警，区域等信息进行设置；点击ACFG项，会出现配置的详细情况，可以进行区域的划分，是否启用报警，如B13、B14硬件报警、通讯使能都打开。

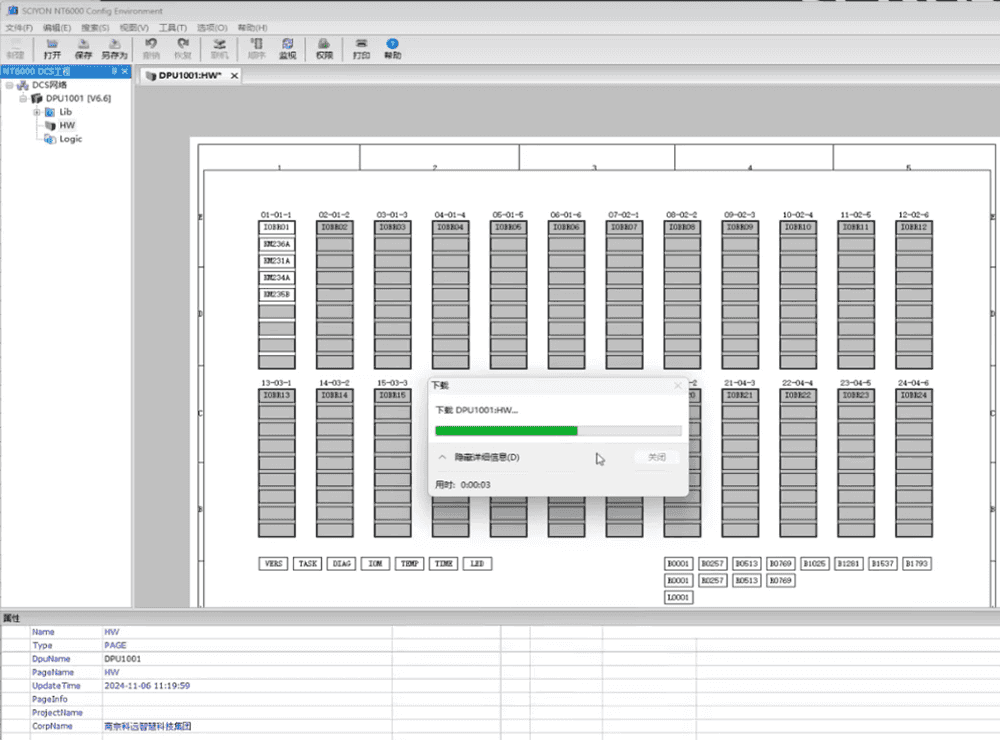

都配置好以后在空白区右击下载模块配置到控制器；

添加一个电机驱动块

电机驱动块组态通常也叫设备级组态，是基于IO模件配置基础上根据工程设备表来完成的一项组态工作。

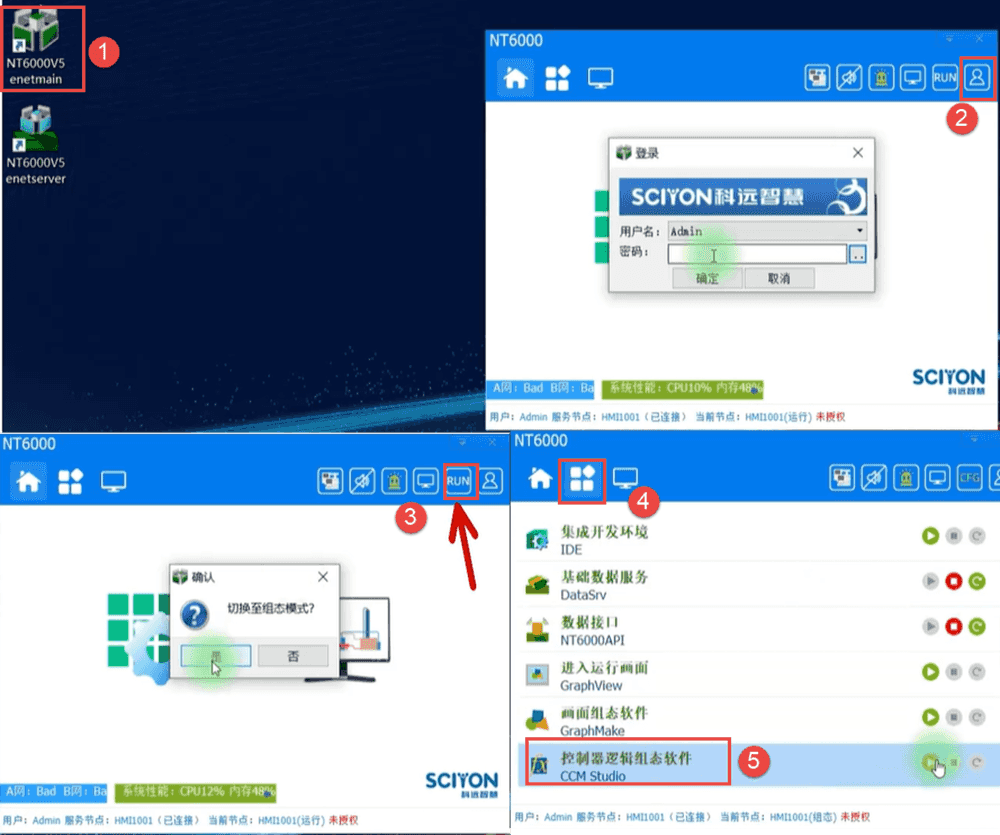

首先启动NT6000enetmain主程序——admin用户登录———将RUN切换为组态模式———-打开CCM组态软件程序——进入联机模式；

在选项中取消只读模式，在视图中打开工具箱，

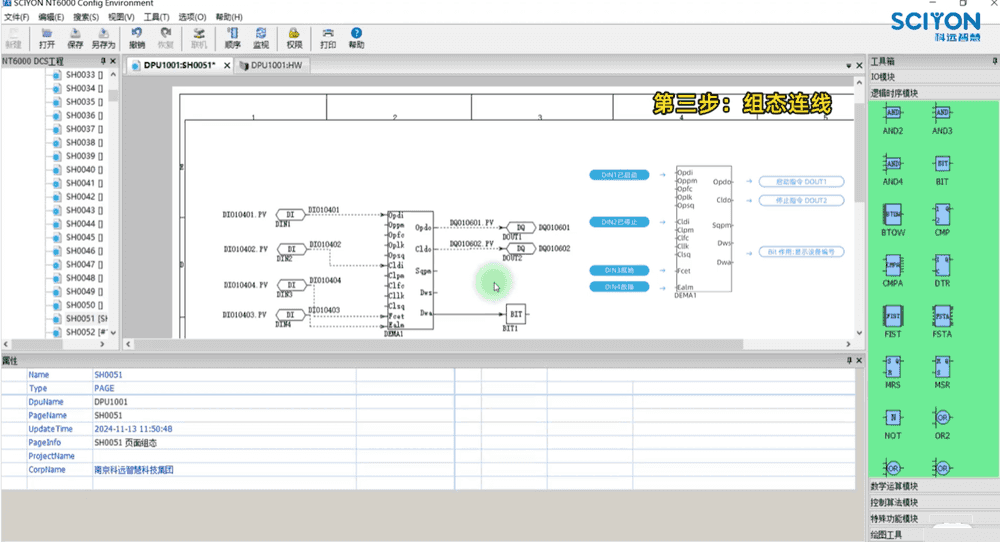

NT6000系统设备级组态在Logic内完成，

• 1、模块的选择；选择一个组态页面，设备级组态从SH0051页开始；每个组态页面只放一个设备驱动块；常用开关型设备：DEMA、DEDA、 DESA
