RT809F编程器使用教程

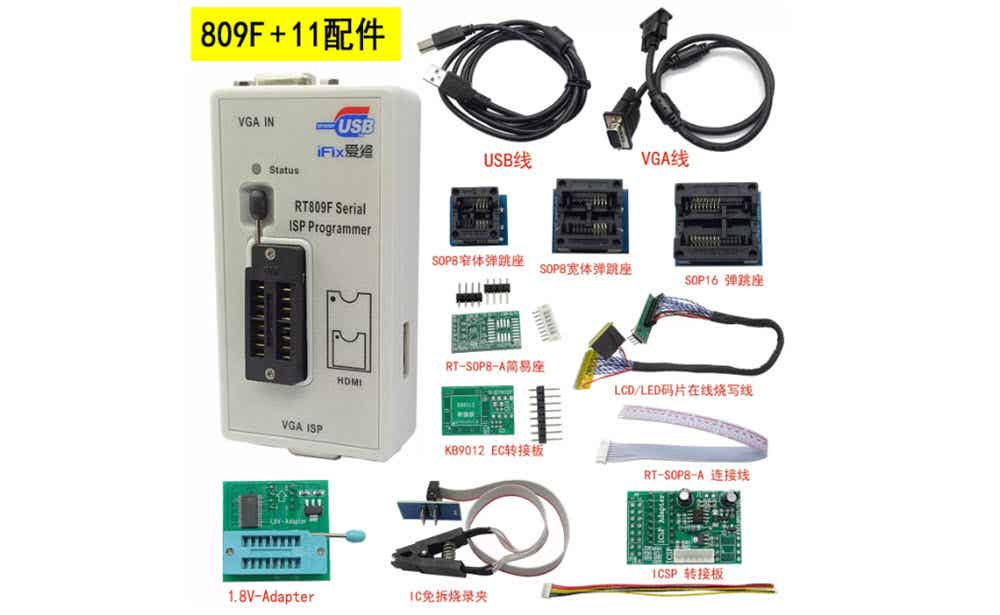

维修人员一般买的RT809F编程器。
RT809F编程器的特点
1、低功耗，可作为 VGA 信号发生器使用，方便维修； 2、支持24/25/93/95 系列串行 SPIFlash,EEPROM 离线读写； 3、支持26/27/28/29/30/39/49/50 系列 NOR Flash/PROM 读写； 4、支持TSOP48 和 BGA 封装 NANDFlash 参数自动识别和离线读写； 5、支持主流器件，类型包括 E/EPROM、MCU、EC、SPINOR 闪存、并行 NOR 闪存、SPINAND等；NAND_AUTO 能识别大多数的 NAND，再进行读写操作； 6、I2C/串口ISP功能强大，兼容大多数液晶芯片方案，可在线查看打印信息，在线读写； 7、NOR/NAND 芯片，可在线或离线读写笔记本的 EC 芯片； 8、支持笔记本电脑主板 IT8/KB90/NEC16 系列 EC 芯片读写； 9、高速USB 接口，WHQL 认证的 USB 驱动，读写速度最高可高达 25MB/S； 10、全驱结构，软件免费升级，转接座尽量通用，为客户降低使用成本。

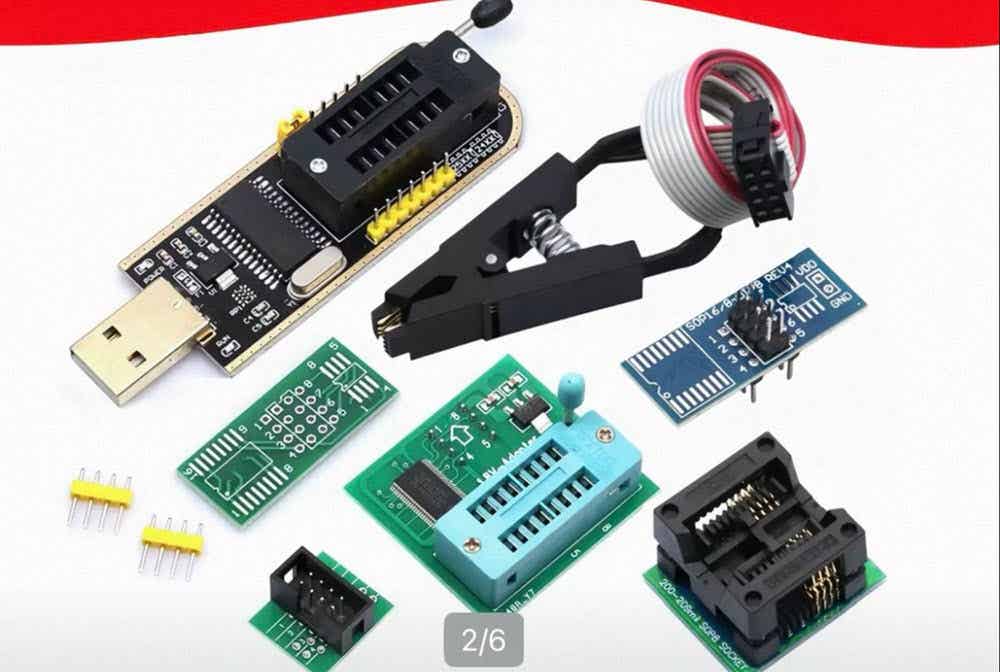

如果只是为了省钱的话可以买CH341A，它们最大的区别是因为芯片有3.3V的，也有1.8V的；RT809F编程器基本上不用转接板；而如果是CH341A的话有可能是需要转接板的。如果程序比较大的话用CH341是比较慢的，有时可能需要几分钟；

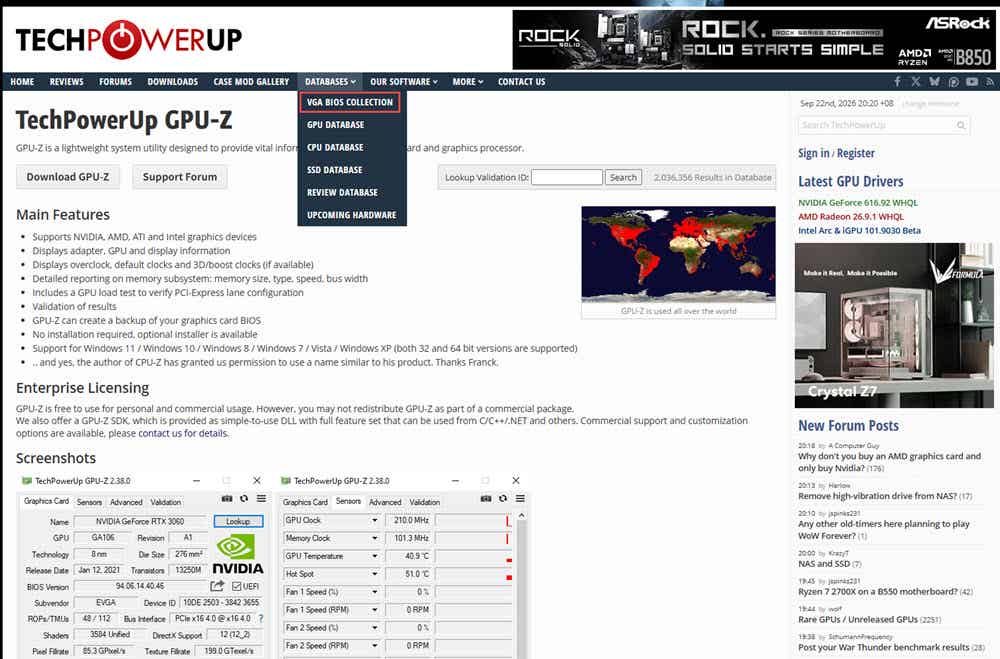

可以从GPUZ网下载BIOS，可以使用GPUZ查看具体的版本型号再进行下载。如果实再找不到可以去咸鱼上进行购买，买别人通过GPUZ进行导出备份的BIOS文件。如果是华的下载的格式是CAP格式，可以通过winhex将不用的头删除。

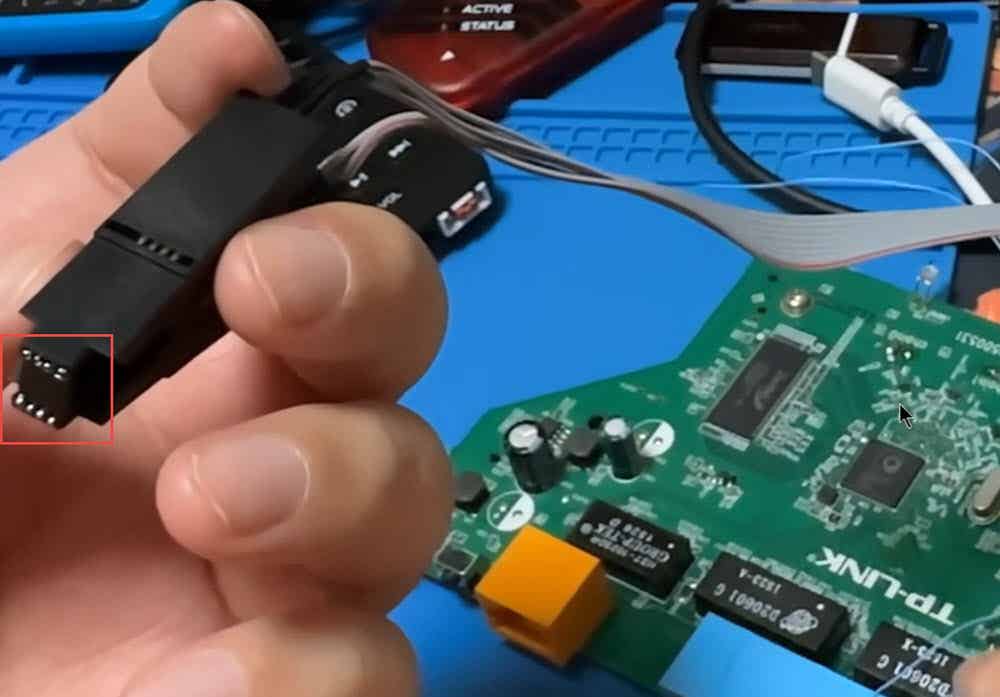

使用夹子一般在板子上是夹不紧的，基本上都不会成功，可以拆下来单独对准芯片进行夹的话，成功率会高很多；

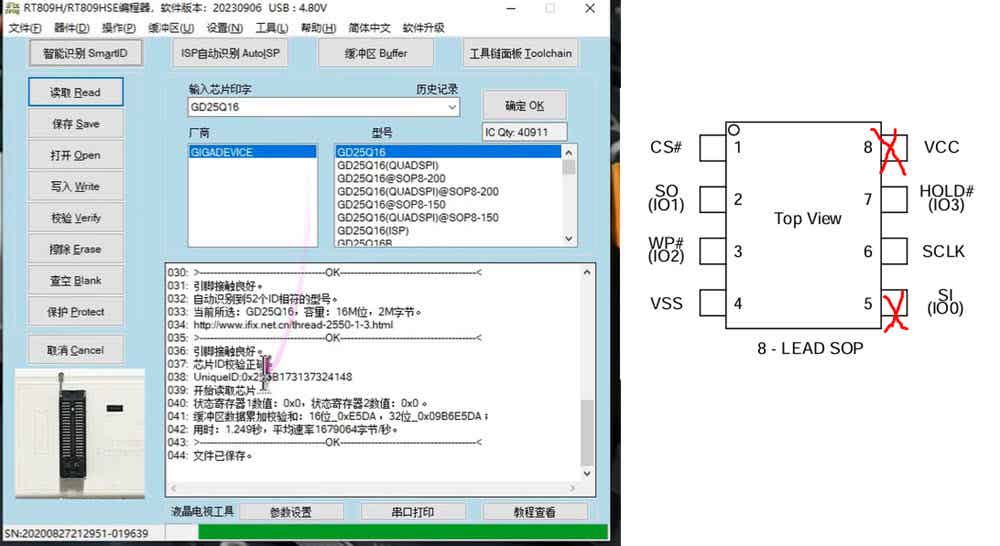

芯片在板子上无法进行刷固件，可以将5、8引脚拆掉此时不用拆芯片就可以进行刷固件就可以了。8脚VCC和5脚SI要断开

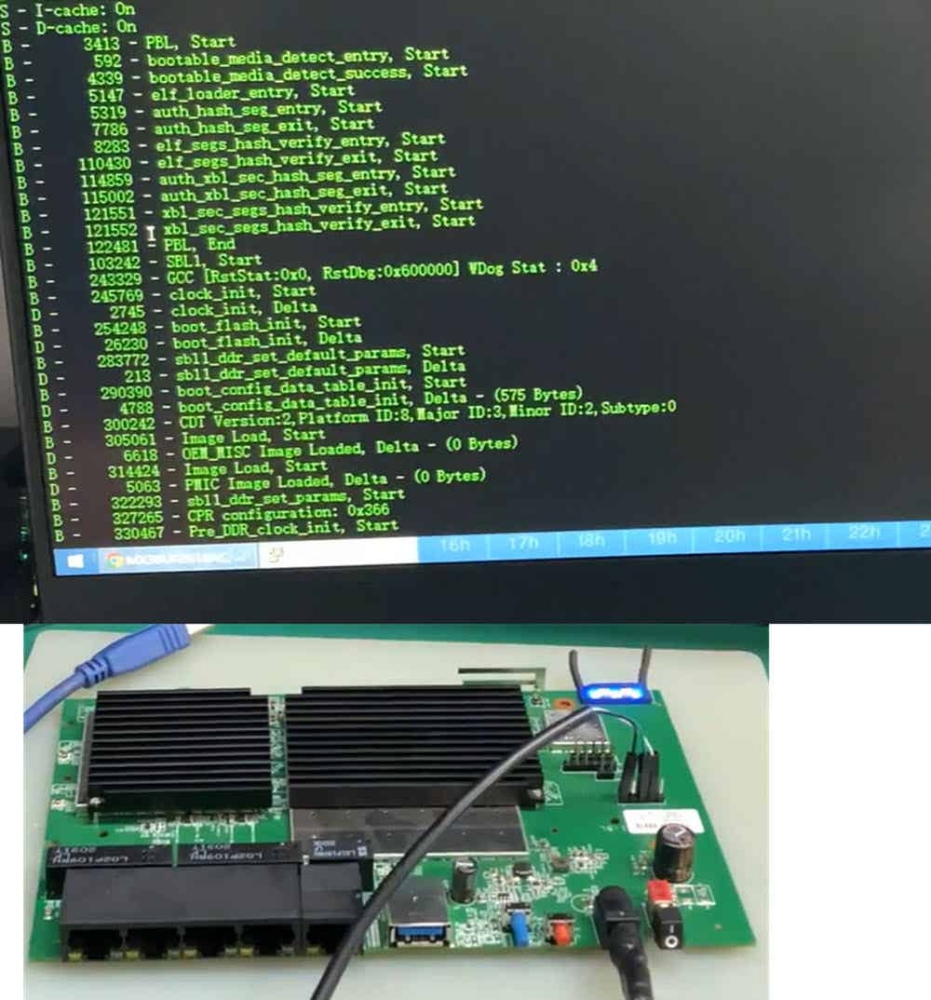

在CH341A上是有TTL引脚的，只需要对应的插在接口上，就可以读写程序了，如果主板上有电源的话，则VCC针可以不用插。此时在电脑中再选对应有COM口，再用串口工具就可以进入UBOOT界面了。

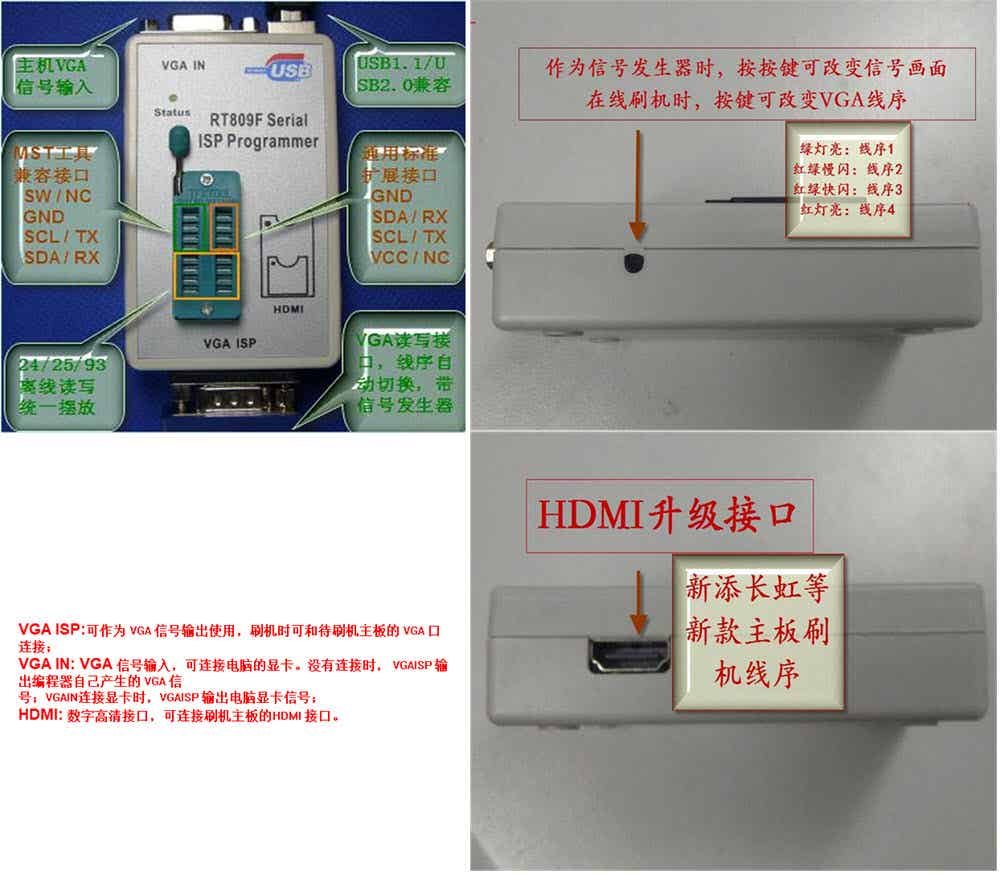

VGA ISP:可作为 VGA信号输出使用，刷机时可和待刷机主板的VGA接口连接； VGA IN: VGA信号输入，可连接电脑的显卡。没有连接时，VGA ISP输出编程器自己产生的 VGA信号；VGA IN连接显卡时，VGA ISP 输出电脑显卡信号； HDMI: 数字高清接口，可连接刷机主板的HDMI接口。
智能识别SmartID：自动识别出芯片的型号；
ISP自动别AutoISP：在线刷机时，点击此按钮可以识别出主芯片的型号；
缓冲区Buffer：此按钮可查看读取或者写入数据的内容；
工具链面板Toolchain：点击此按钮进入第三方测试软件链接窗口；
USB固件修复：当编程器显示序列号无法使用时，可以尝试固件修复；
USB串口自检：可以自检串口工作是否正常，需要短接VGA口相应的针脚；

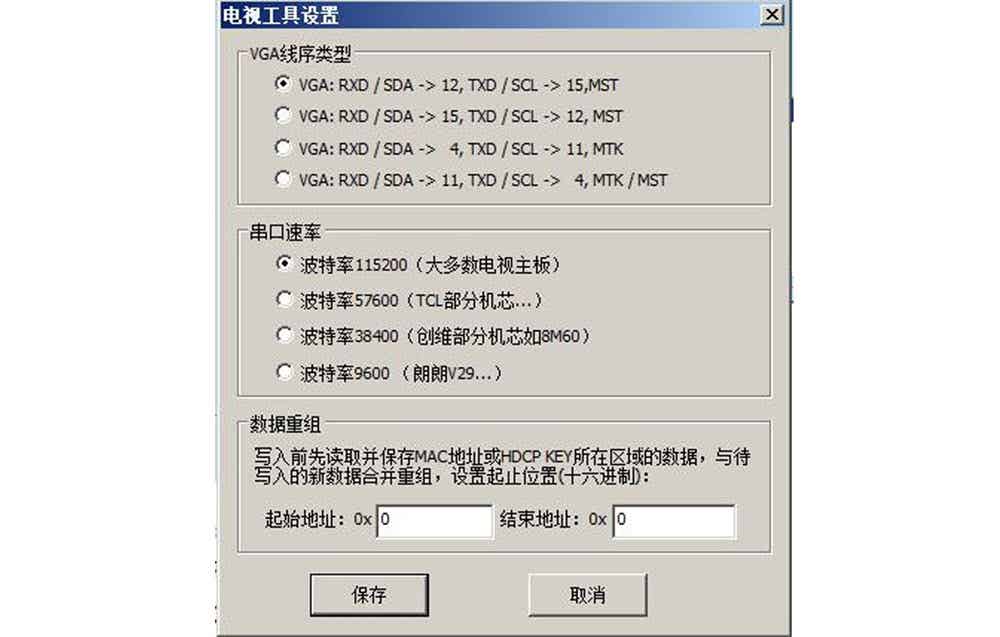

刷机时设置VGA线序和串口BIT率，如下图所示

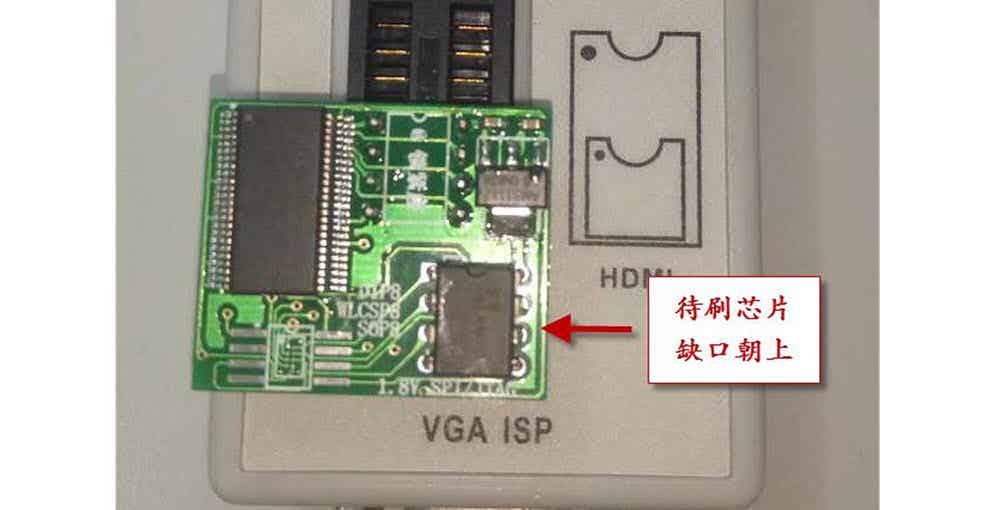

如果芯片的供电是1.8V,需要加装转接板
