S7-200 SMART串口RS232

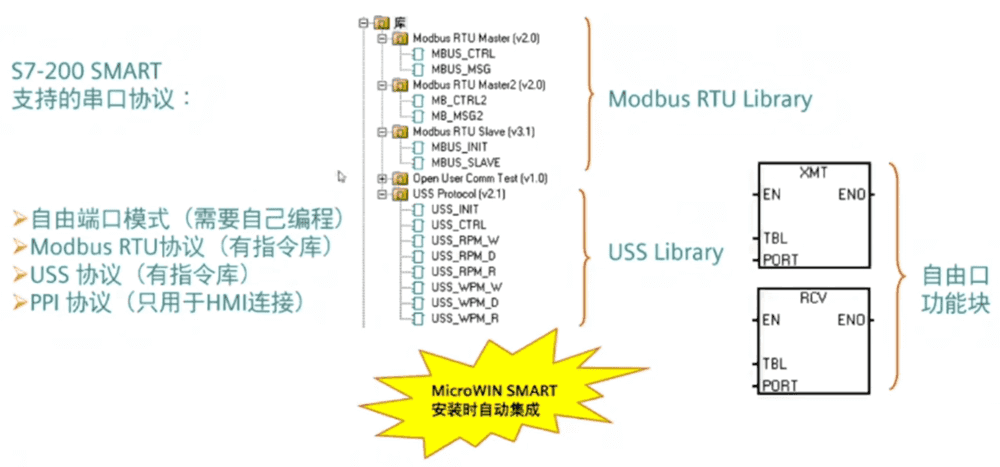

S7-200 SMART串口支持的协议

自由口通读需要调用程序中的XMT和RCV指令模块自己编程就可以了；PPI协议只是用于西门子HMI触摸屏的连接，只需要在系统块里进行设置波特率和地址就可以了；

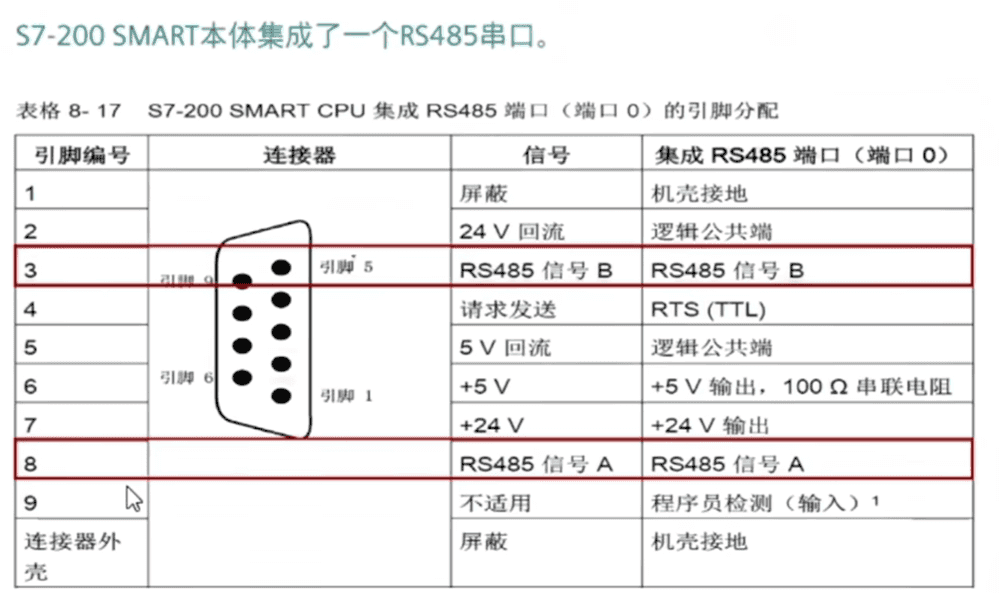

S7-200 SMART本体信成了一个RS485串口它的引脚定义

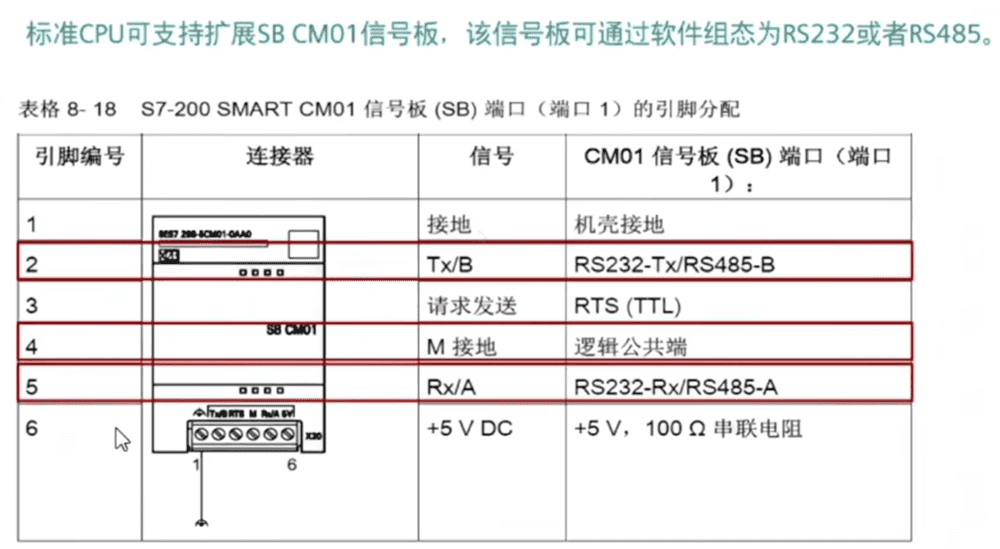

200 smart支持的SB CM01信号板的接线引脚定义

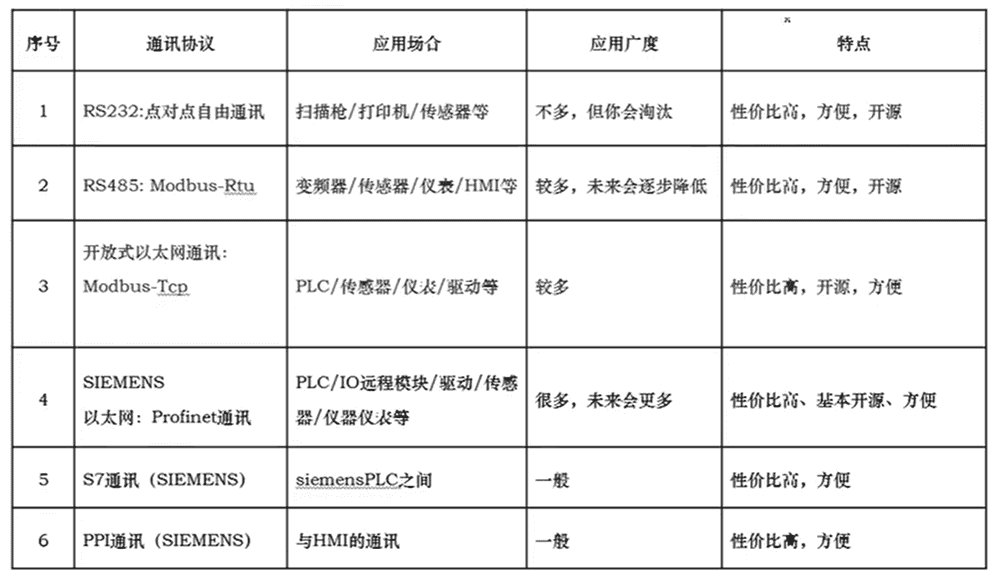

200 smart CPU常用通讯功能表说明

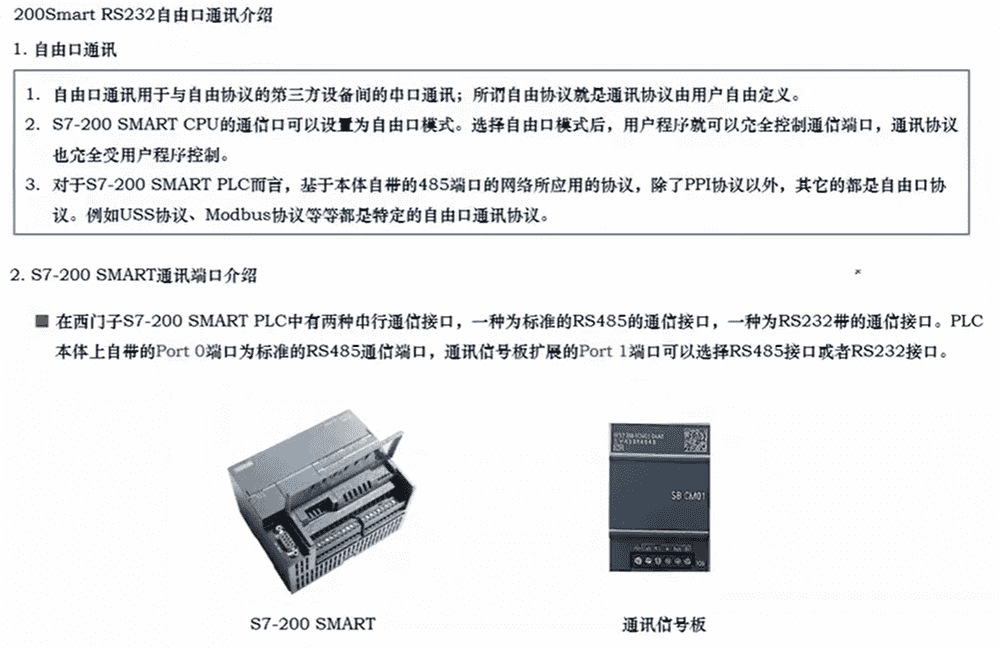

200 smart RS232自由口通讯介绍

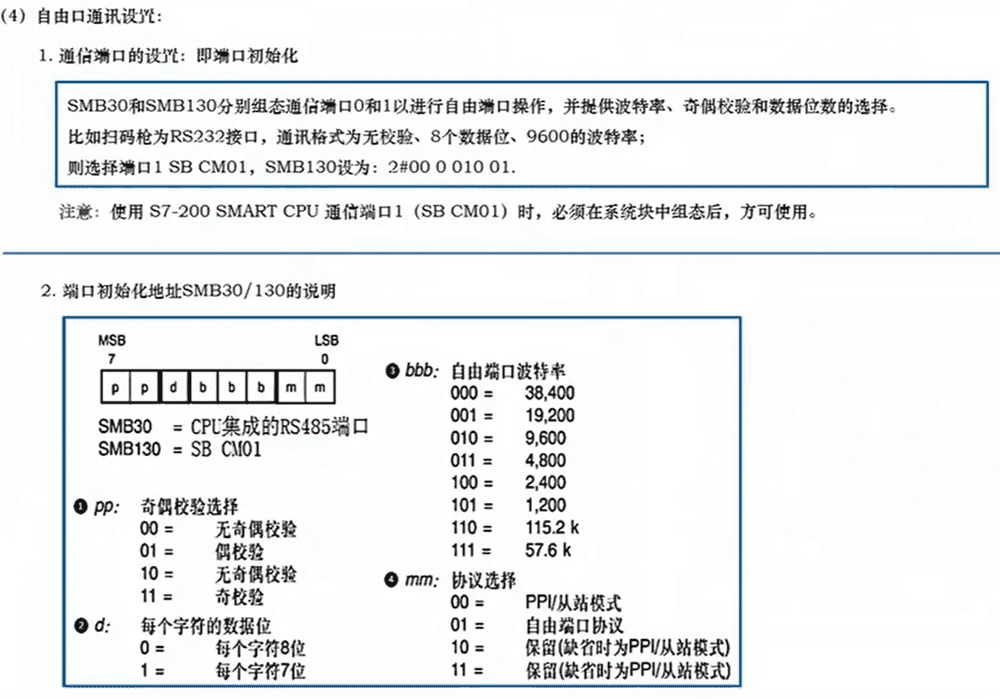

自由口通讯的设置

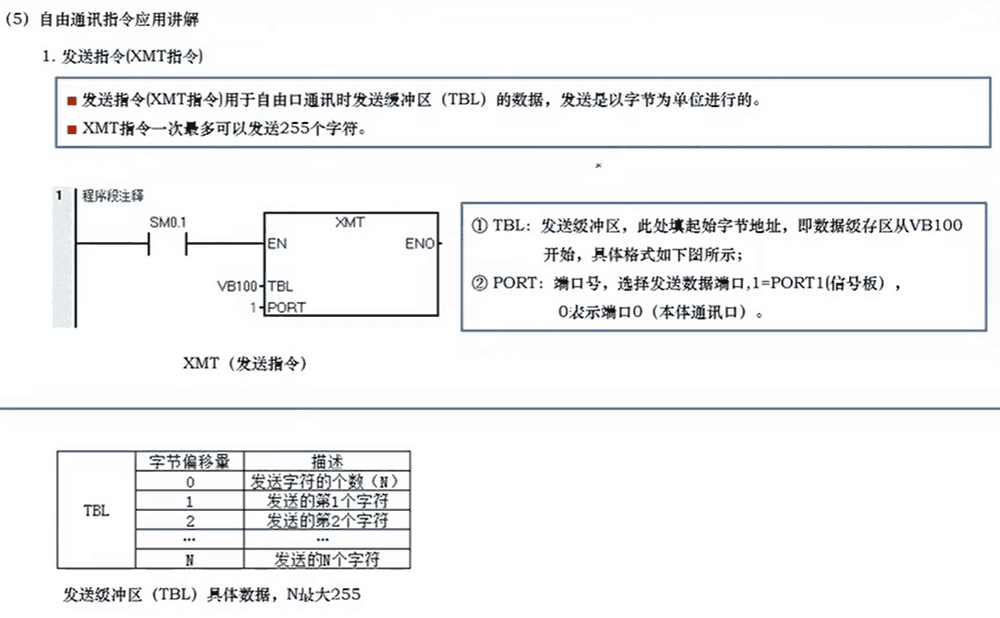

自由口通讯的发送指令

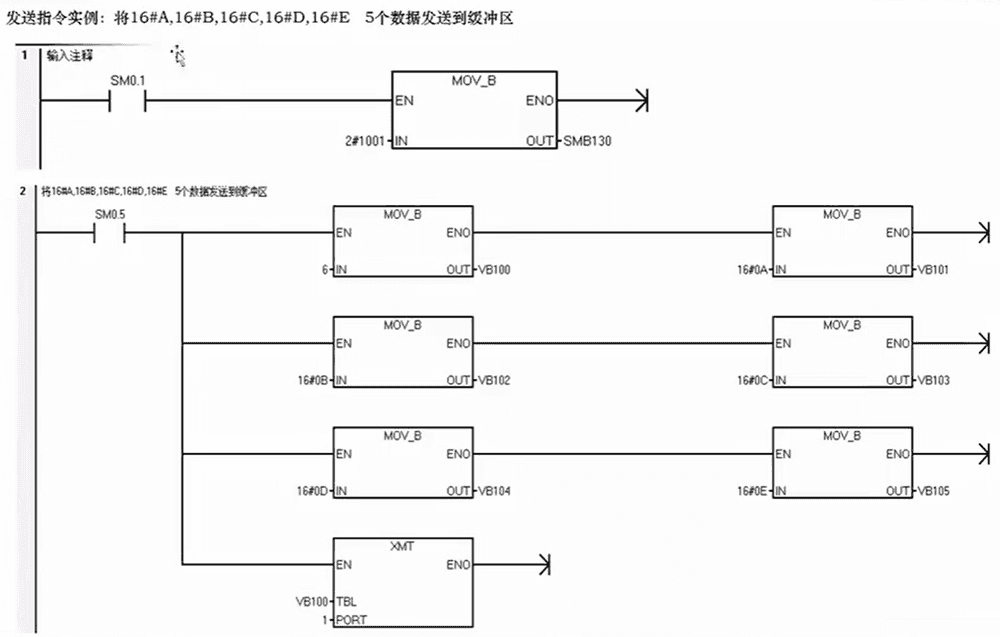

发送指令的实例：将16进制的ABCDE这5个数据发送到缓冲区

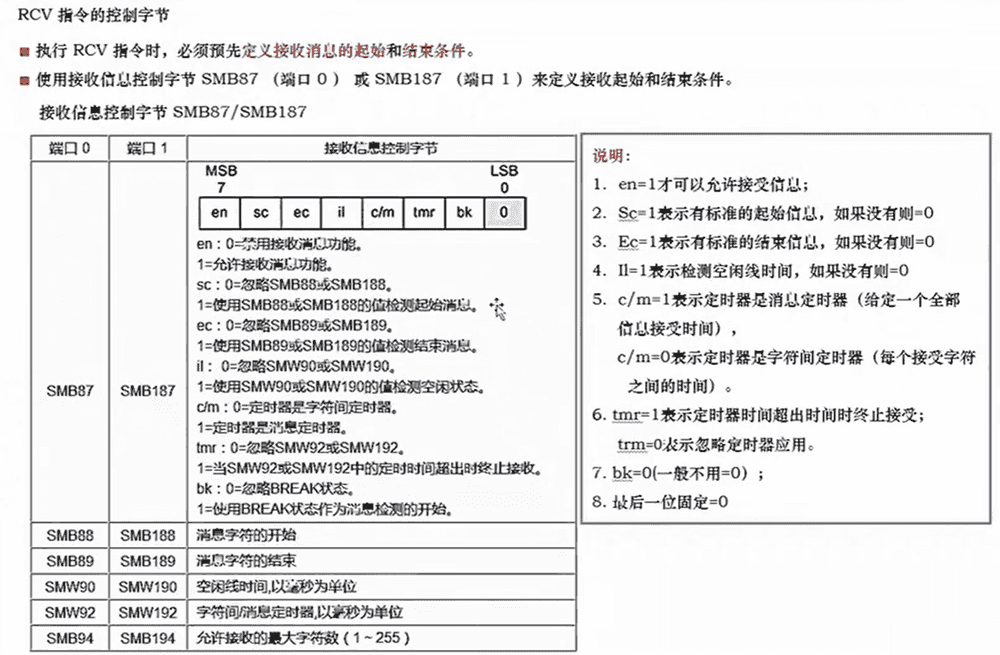

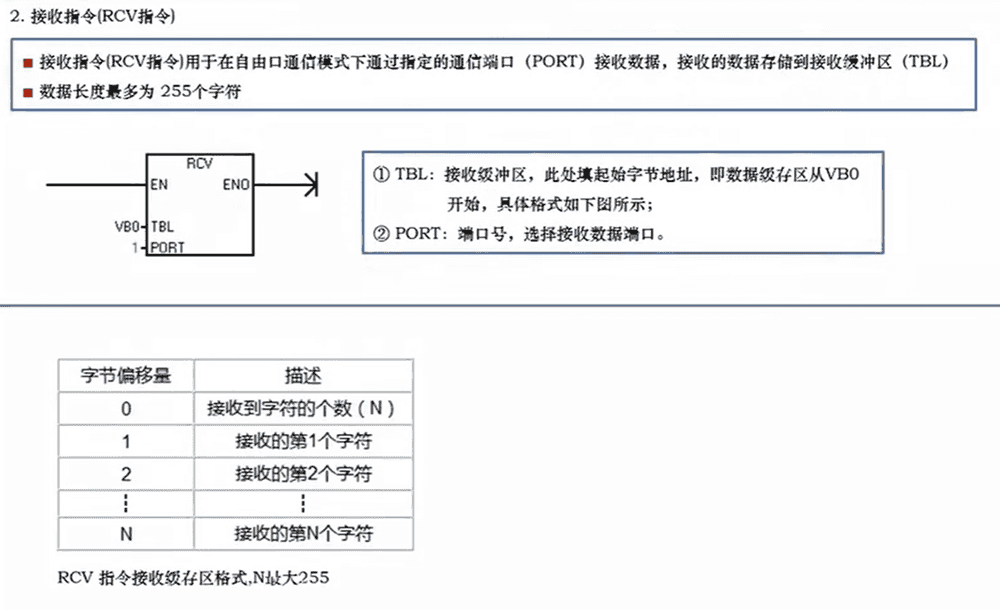

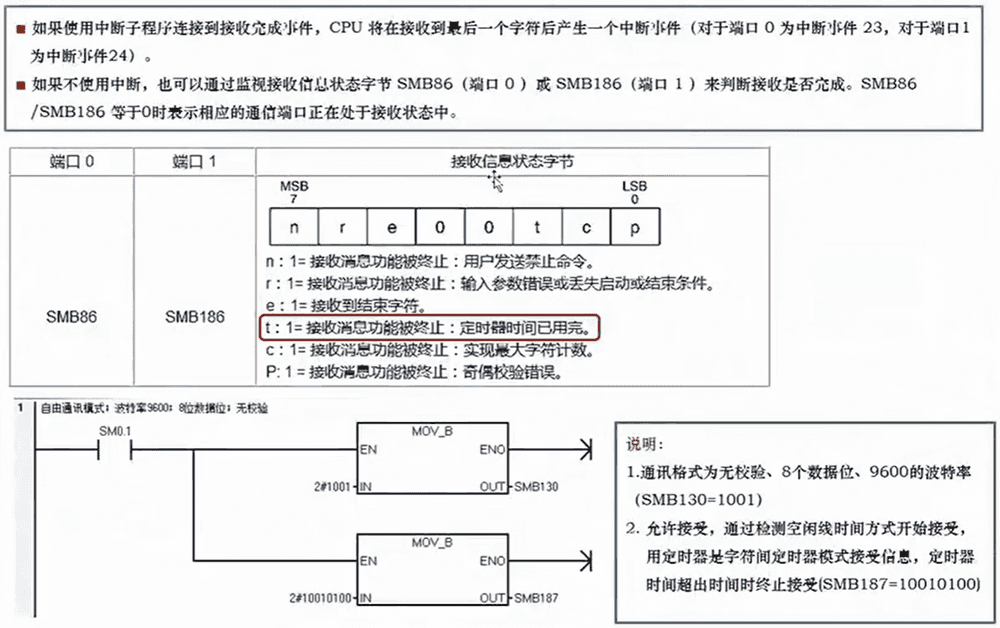

接收指令RCV的控制字详解；

在接收指令RCV接收数据完成后会产生一个中断，这是一种方式；还有另一种方式就是通过SMB86/SMB186中的一个位也能显示是否完成；即smb86.2或smb186.2完成后会产生一个上升沿；
