数字电路设计及实现

LogicCircuit – 一款免费开源的教育软件，用于设计和模拟数字逻辑电路。直观的图形用户界面，允许你创建多位总线的无限制电路层级，用示波器调试电路行为，并导航运行电路层级结构。把你的设计导出成图片或Verilog代码，然后用真实硬件构建。

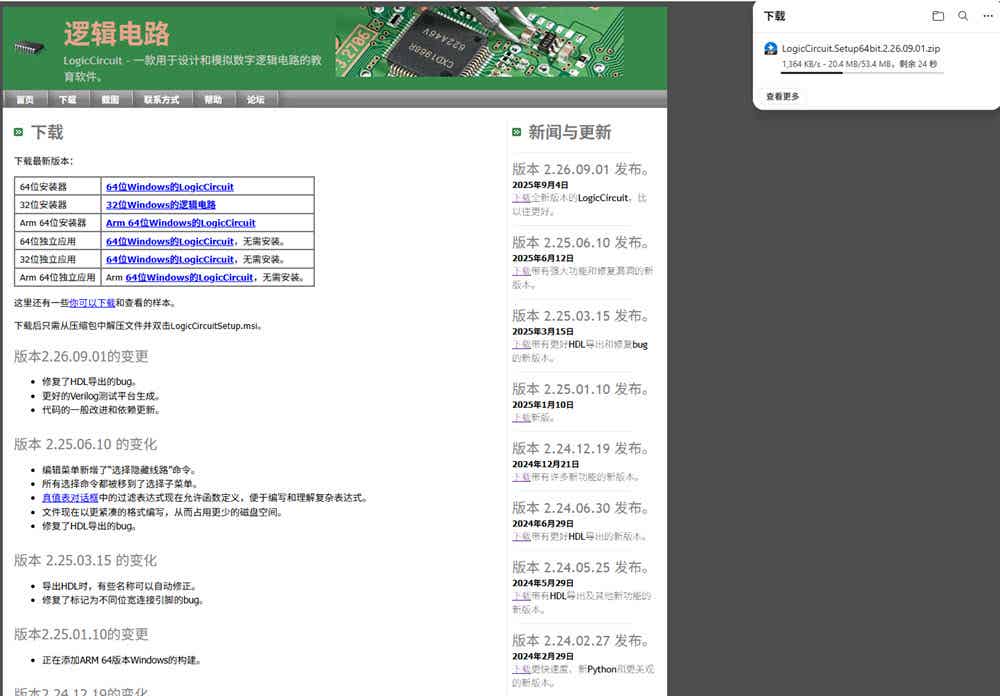

LogicCircuit的下载及安装

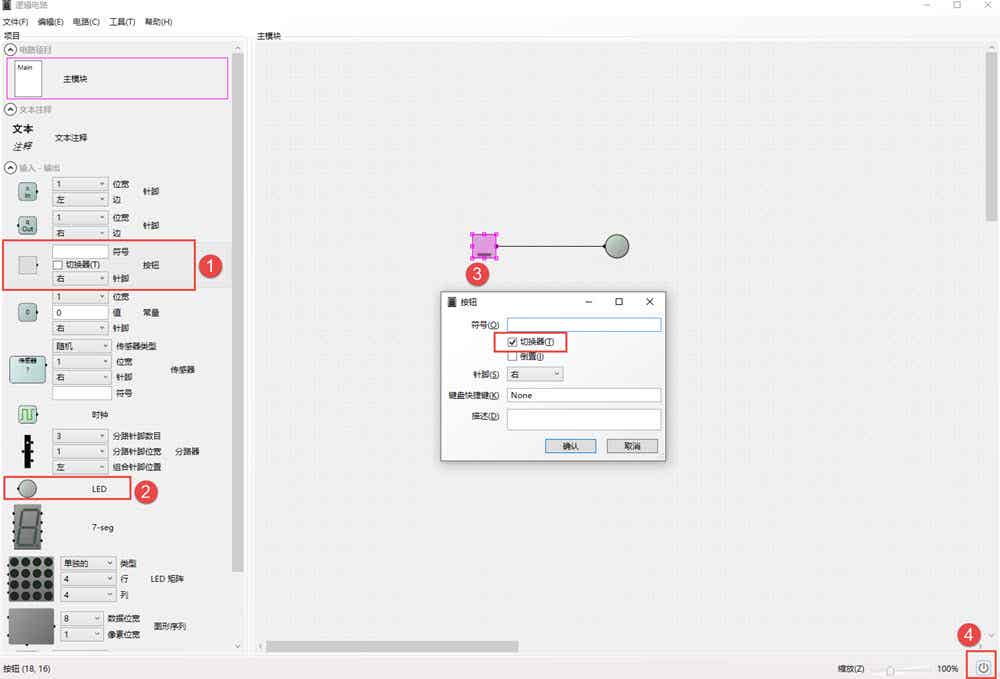

拖放一个LED，然后再拖放一个按钮，此时双击按钮，勾选切换量，此时再点4通断电开关，此时再点击按钮就可以一直亮LED了。

常用的公式编辑器，也可以插入公式块，按以下格式进行书写。

电压、电流和电阻之间的关系：

根据欧姆定律：

或者：

$$
\begin{aligned}
P &amp;= UI \\
  &amp;= I^2R \\
  &amp;= \frac{U^2}{R}
 \end{aligned}
$$

二极管电流可以近似表示为：

$$
I_D=I_S
\left(
e^{\frac{V_D}{nV_T}}-1
\right)
$$

功率：

P_D=V_{DS}I_D

$$
Y=\overline{A}B+A\overline{B}
$

V_{DS(on)}

X^2  \\
I_D

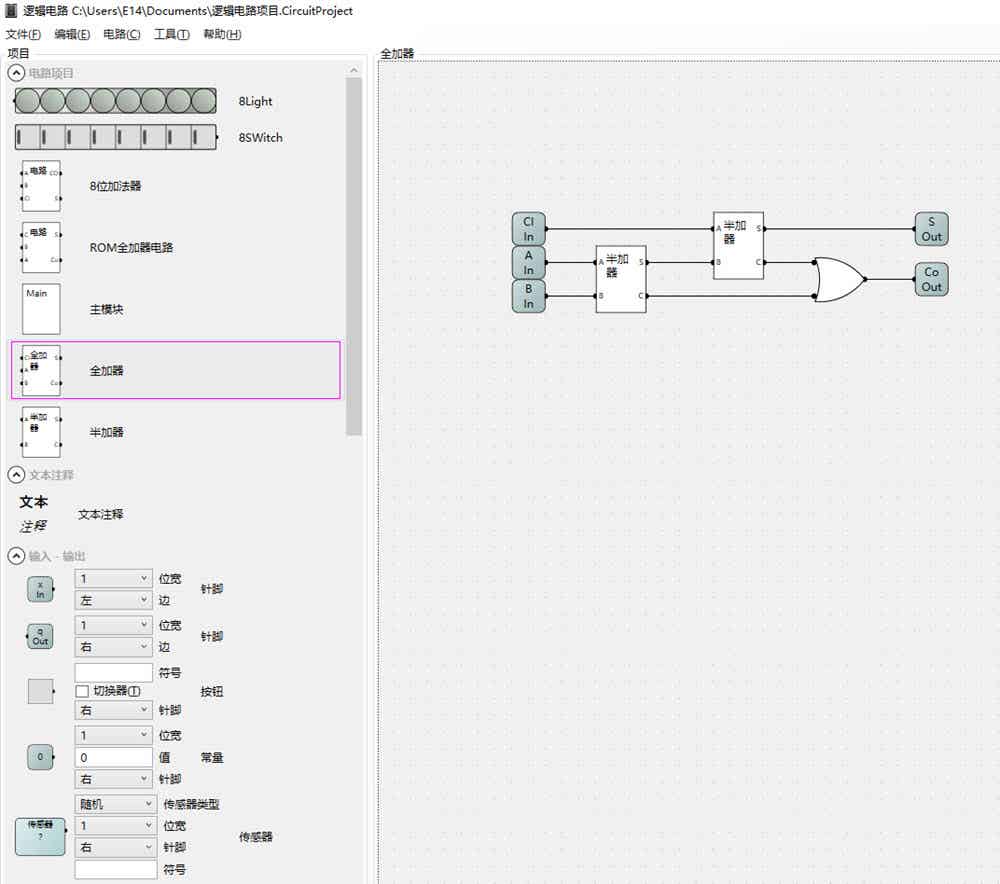

1、点击菜单栏中的电路—–新建逻辑电路就可以新建一个空白的电路，一个电路也就是一个函数的概念；

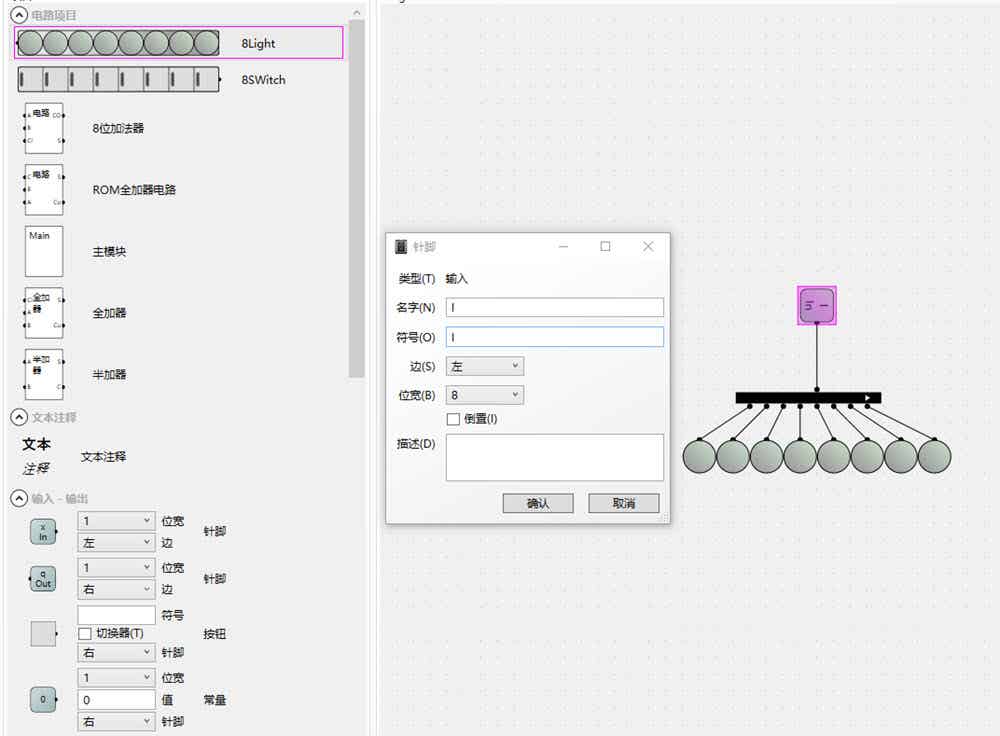

2、不管是输入还是输出都可以设置位数的，如本示例中设置的是8位输入的；

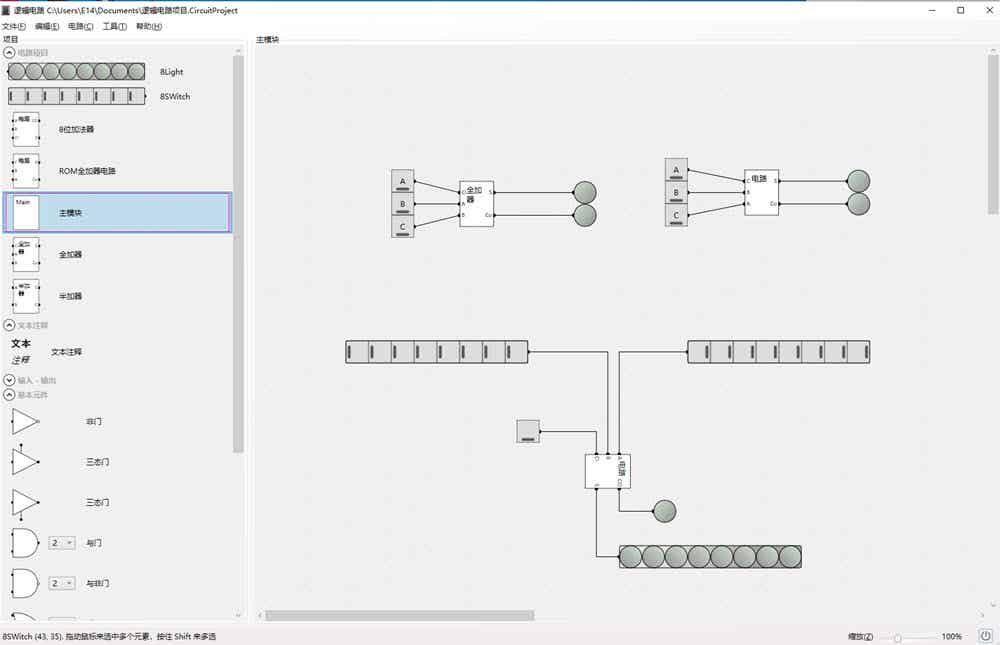

3、在主模块中进行调用函数，也就是调用新的电路就可以运行了。
