中控SCADA上位机软件

软件的下载与安装

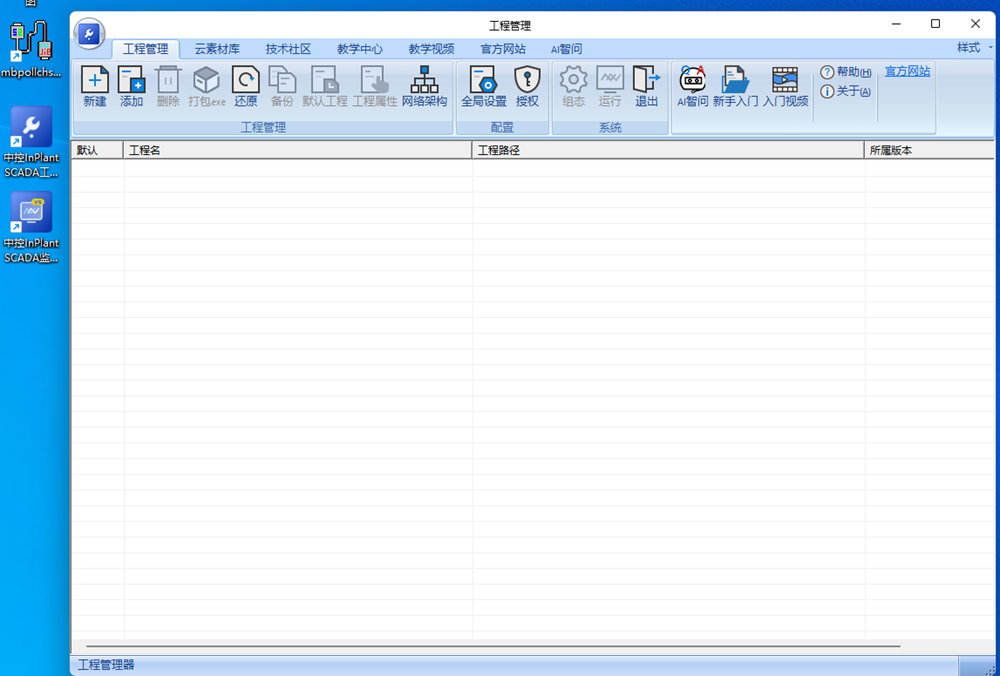

软件下载并安装后桌面上有两个图标，一个是工程管理，一个是监控运行的图标。打开工程管页面。

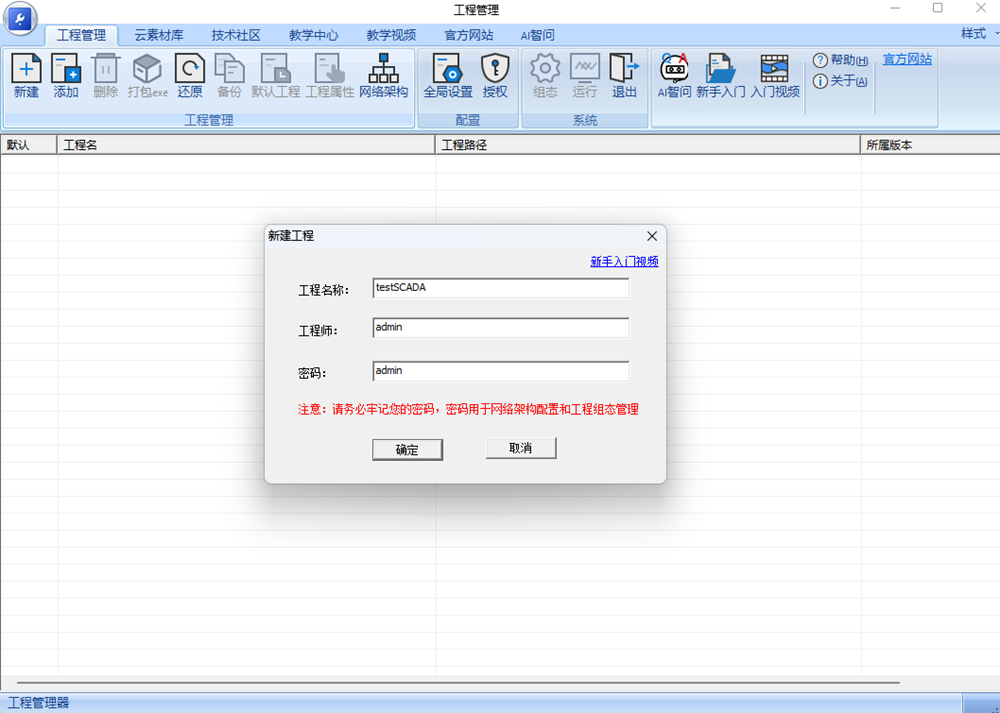

点击新建按钮，新建一个空白的工程，并填写工程名、工程师的账号、密码等信息。此时一个空的工程就建好了。

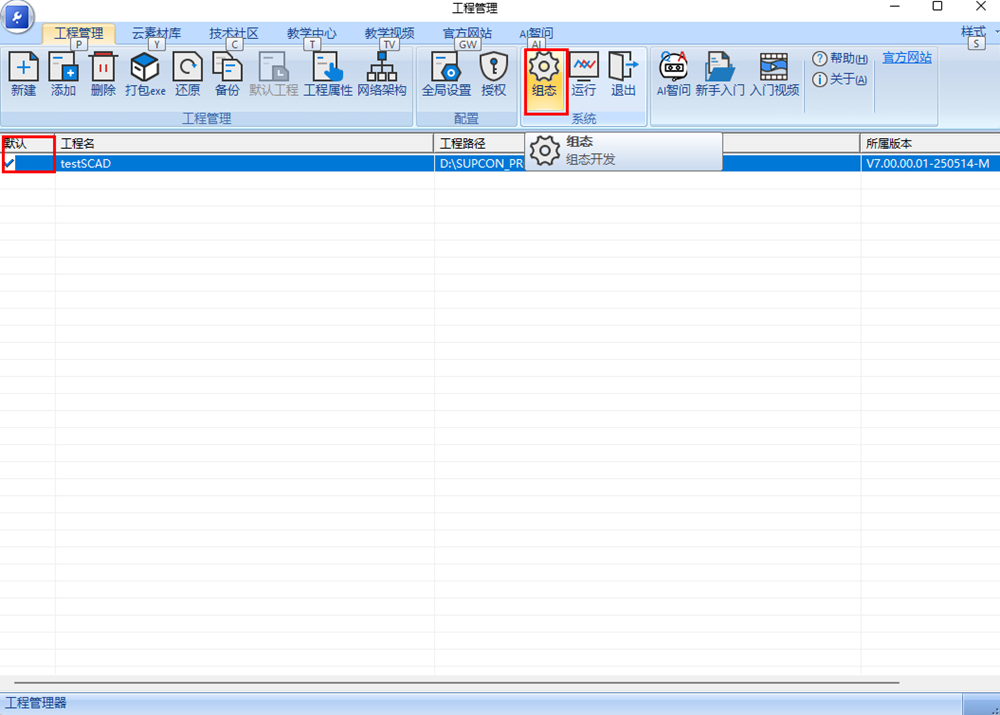

要将其设为默认工程才可以开发，然后点击组态开发按钮；

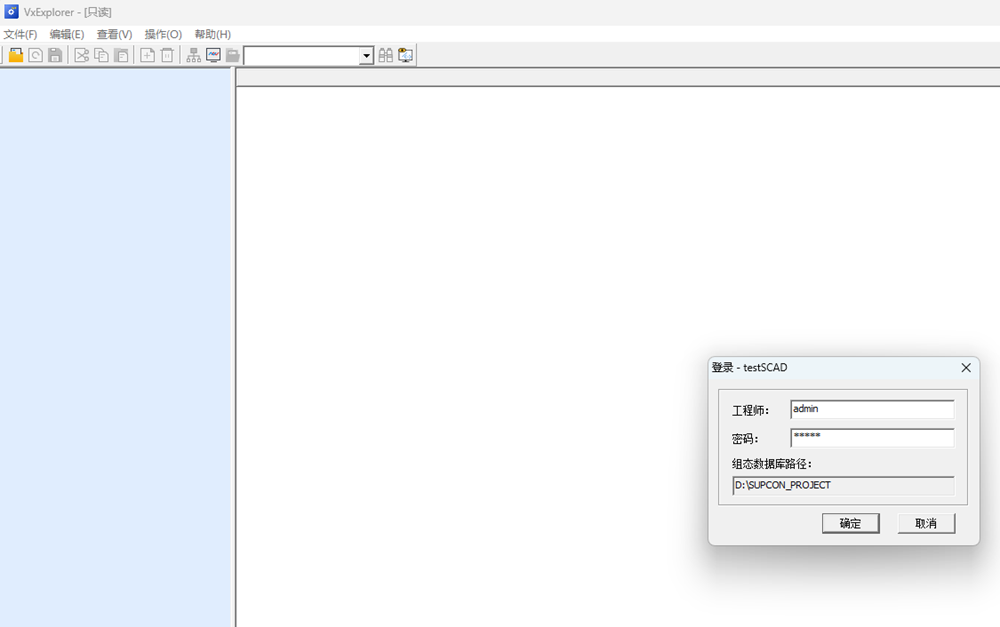

输入工程师帐户和密码，就可以组态开发了，否则的话是只读的。

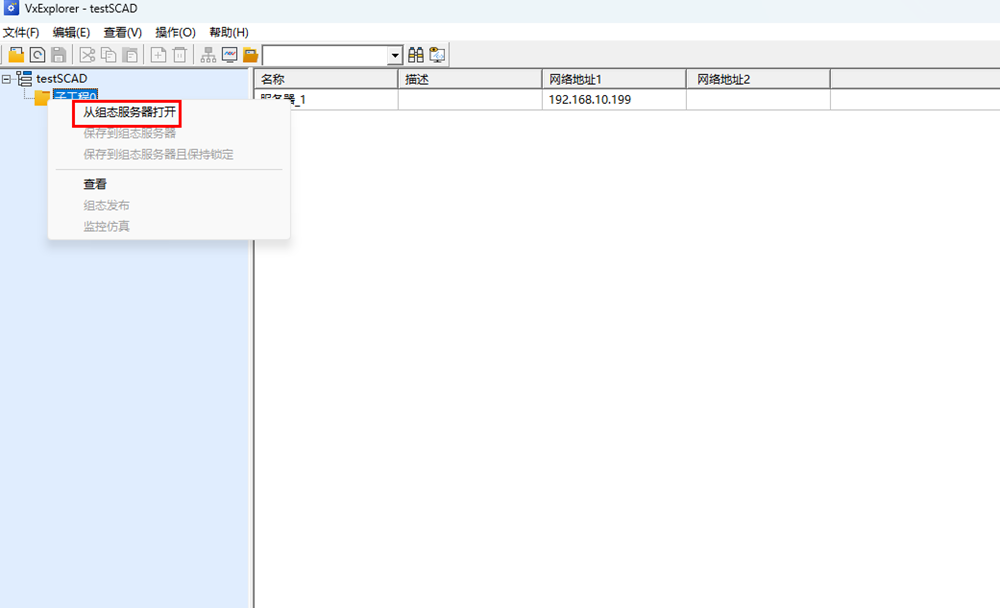

在子工程0上右击，选择从组态服务器打开。

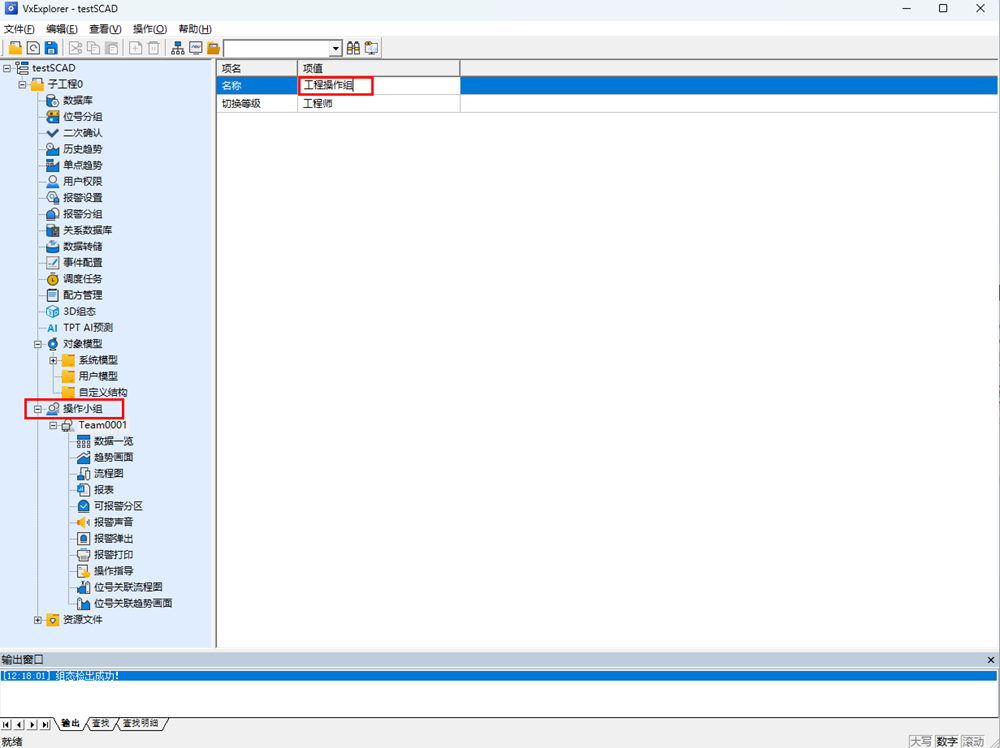

在操作小组上右击新建一个操作组，并改名为工程操作组。

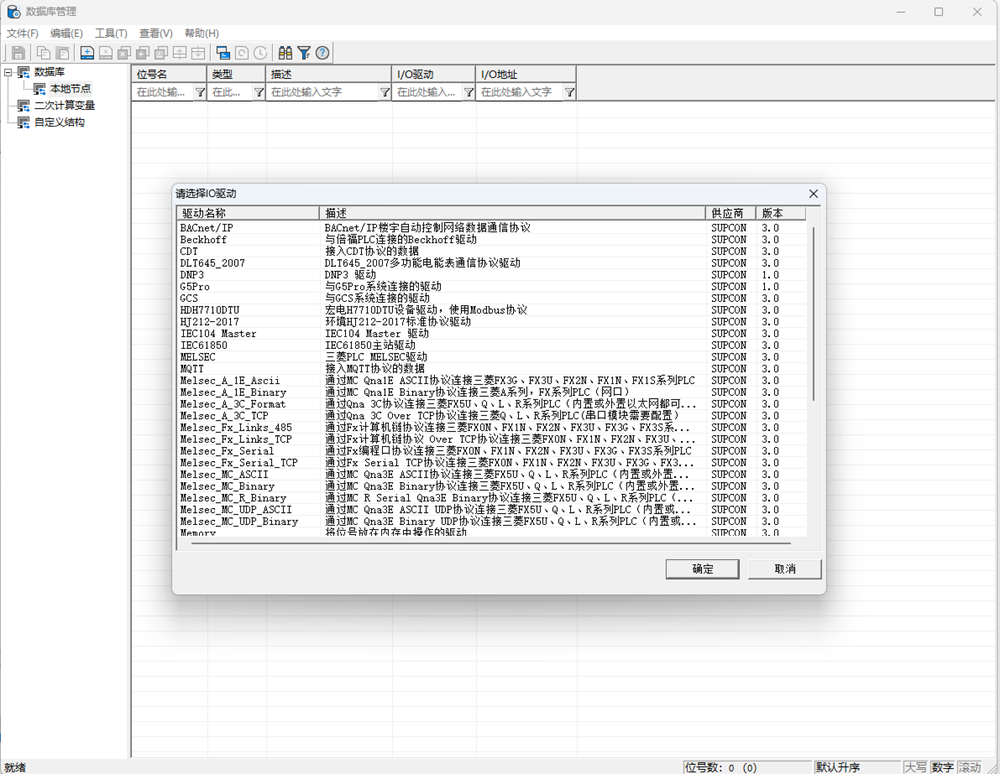

在组态上首先要进行数据接入，也就是定义它的位号，双击数据库，在数据库管理的界面，在本地节点上右键添加驱动，选择一个我们要对接的协议的驱动。

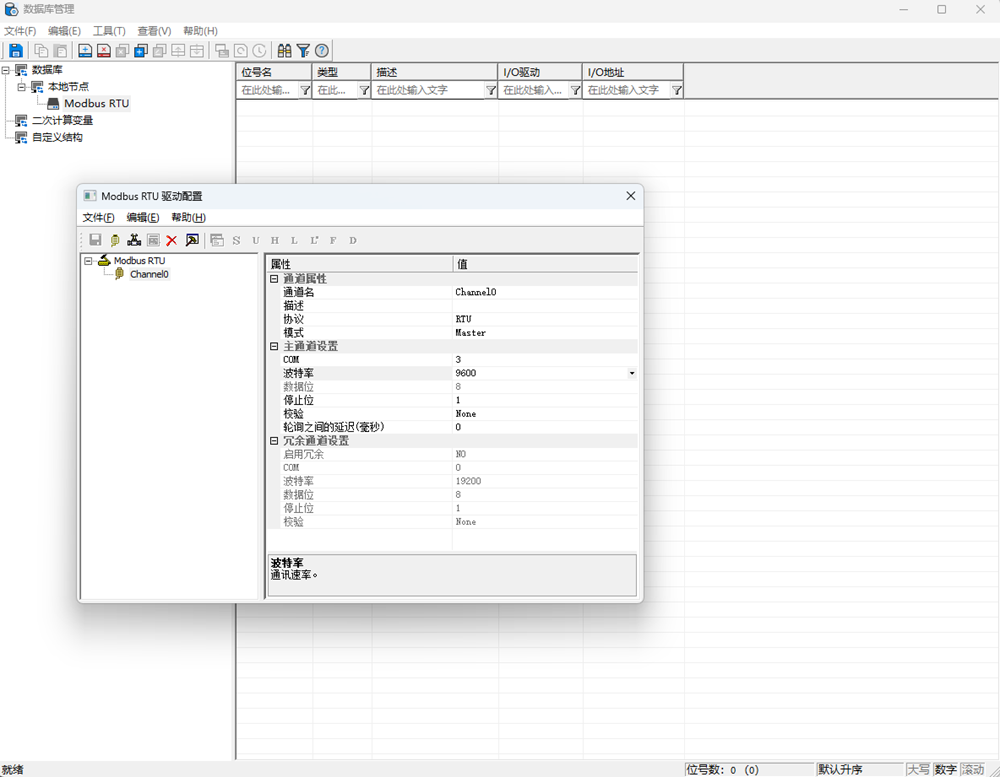

添加一个Modbus RTU的驱动

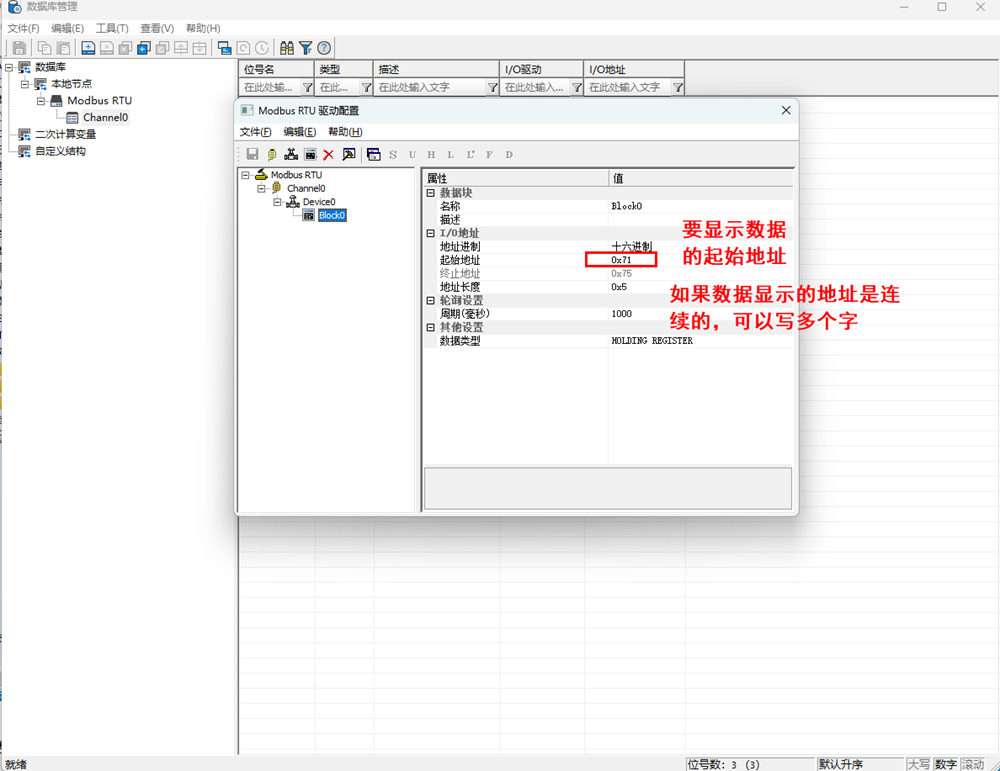

此处的地址是连续的，长度可以写是5个字，目的是显示年月日时分共5个字，0x71是分的起始地址；

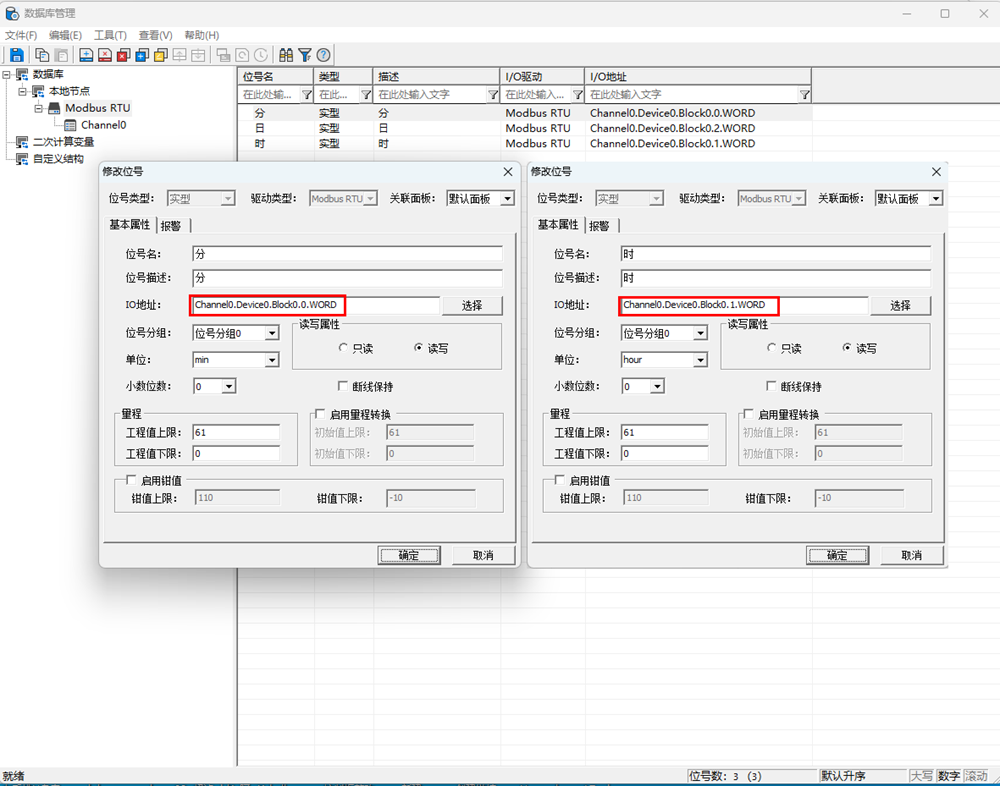

在Modbus RTU上右击添加位号，在IO地址中偏移量就可以移到下一个数据，前提是连续的数据，因为显示年月日时分共5个字是连续的，所以偏移量递增。如果不是连续的则需要单独添加block块，如PH值；

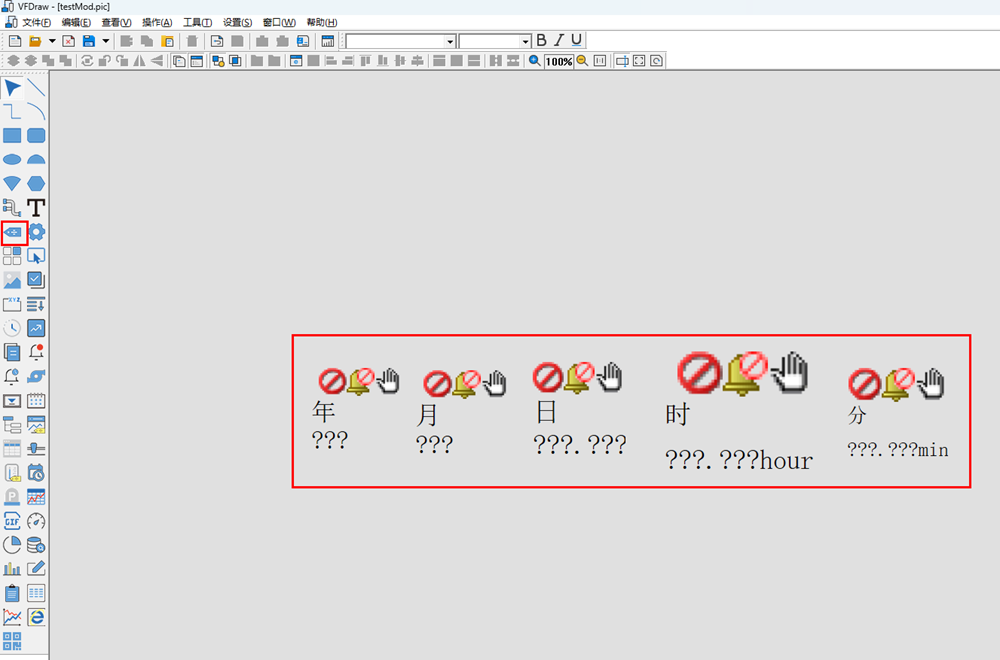

在操作小组的流程图中添 加一个流程图，并时行编辑。点击添加位号，将位号添加到流程图中；当位号都添加并保存以后，

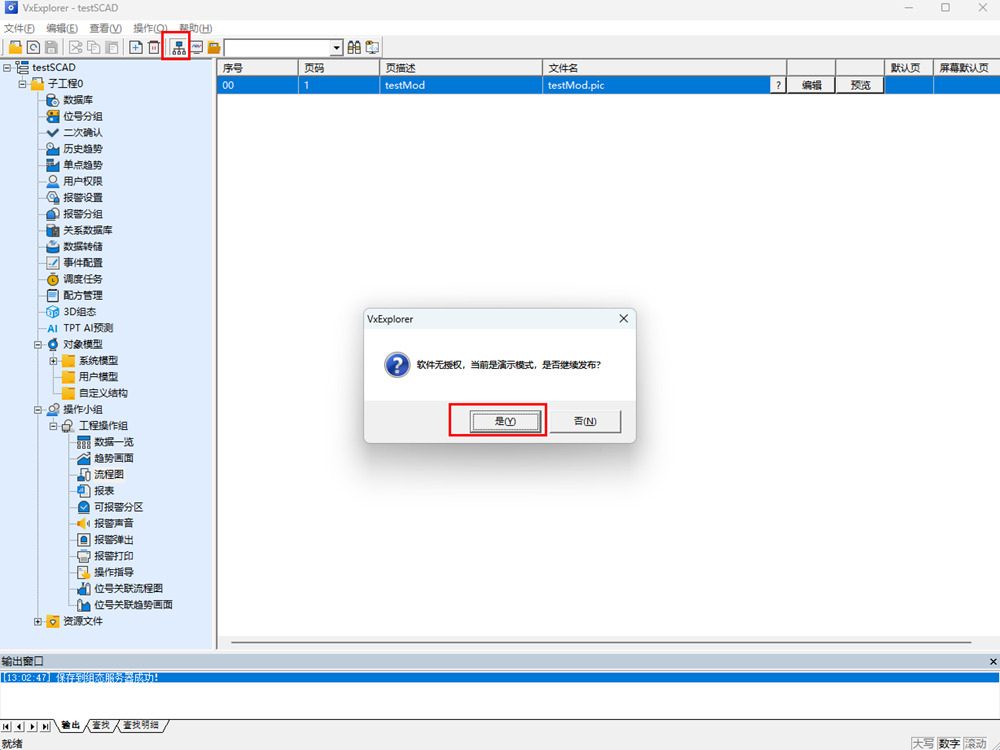

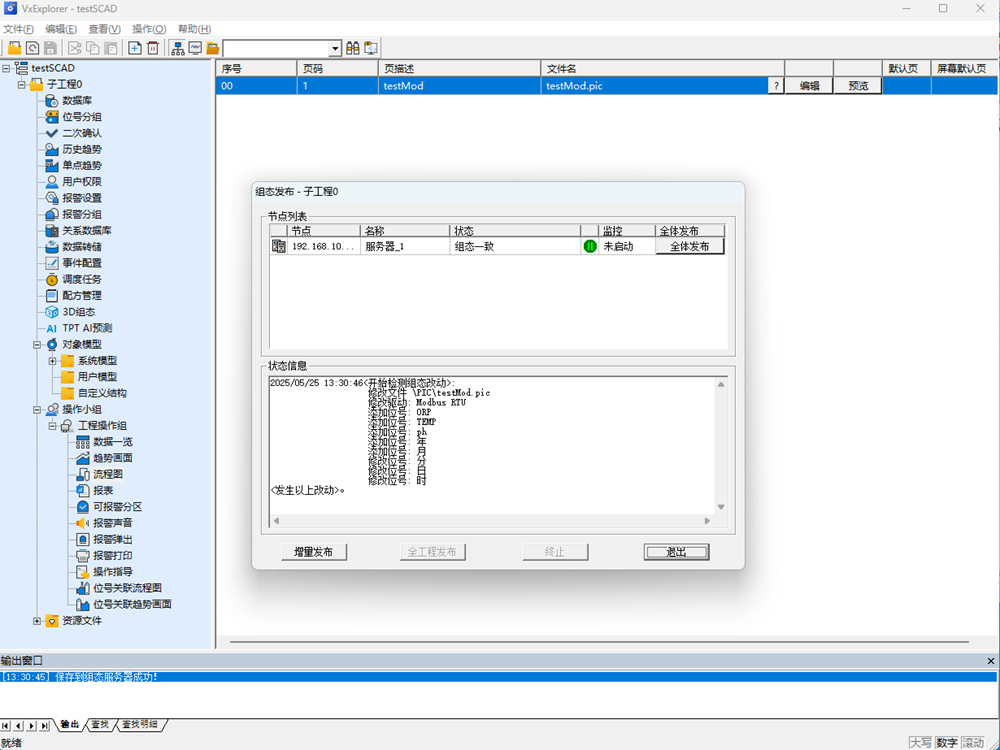

点击发布

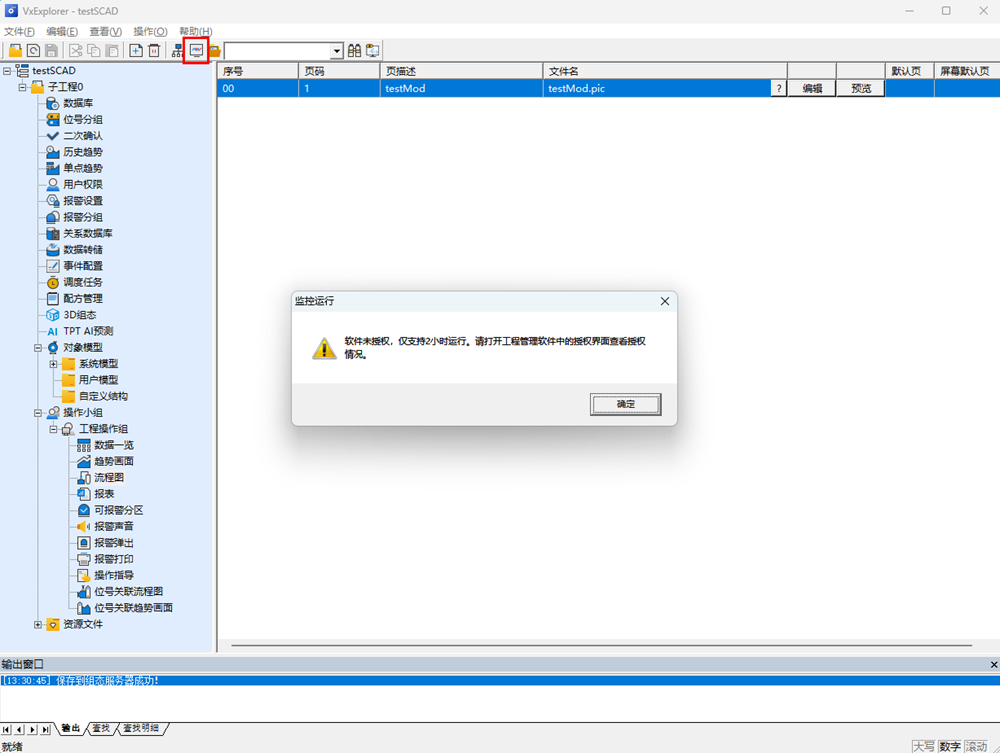

点击运行监控

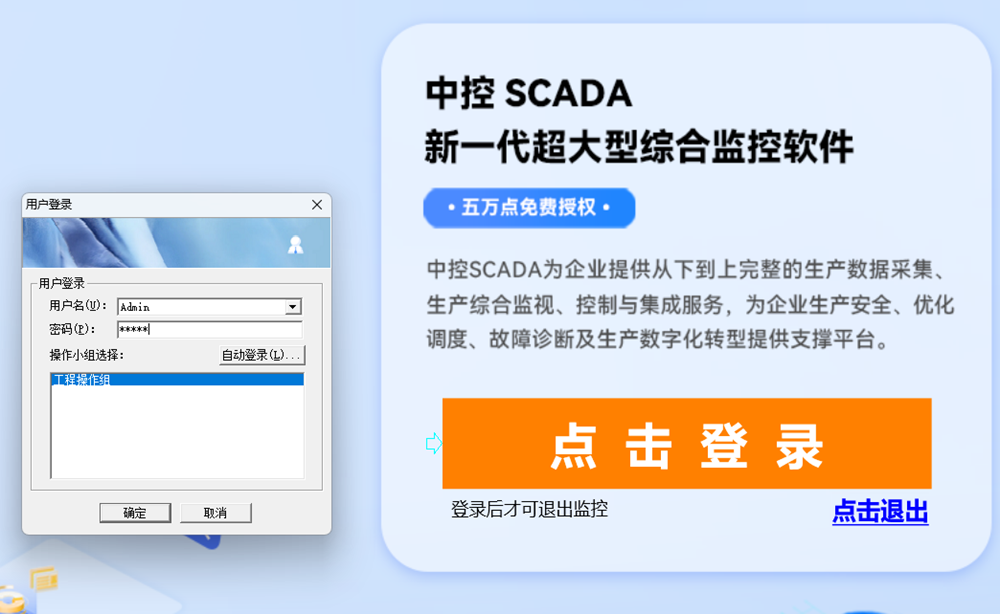

输入帐号密码就可以运行监控了。

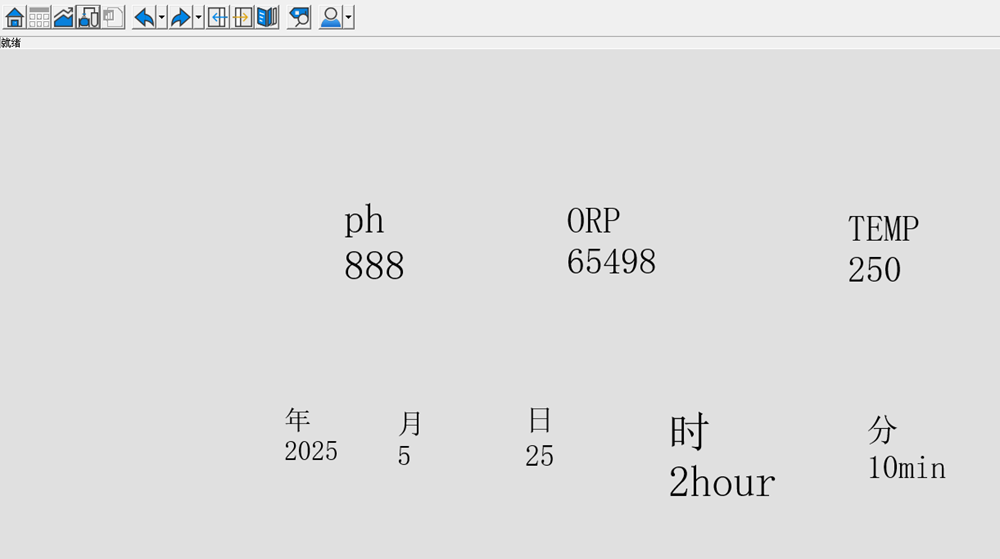

运行效果如下图所示
