IGBT大功率模块测量及好坏判断方法：英飞凌 FP100R12KT4

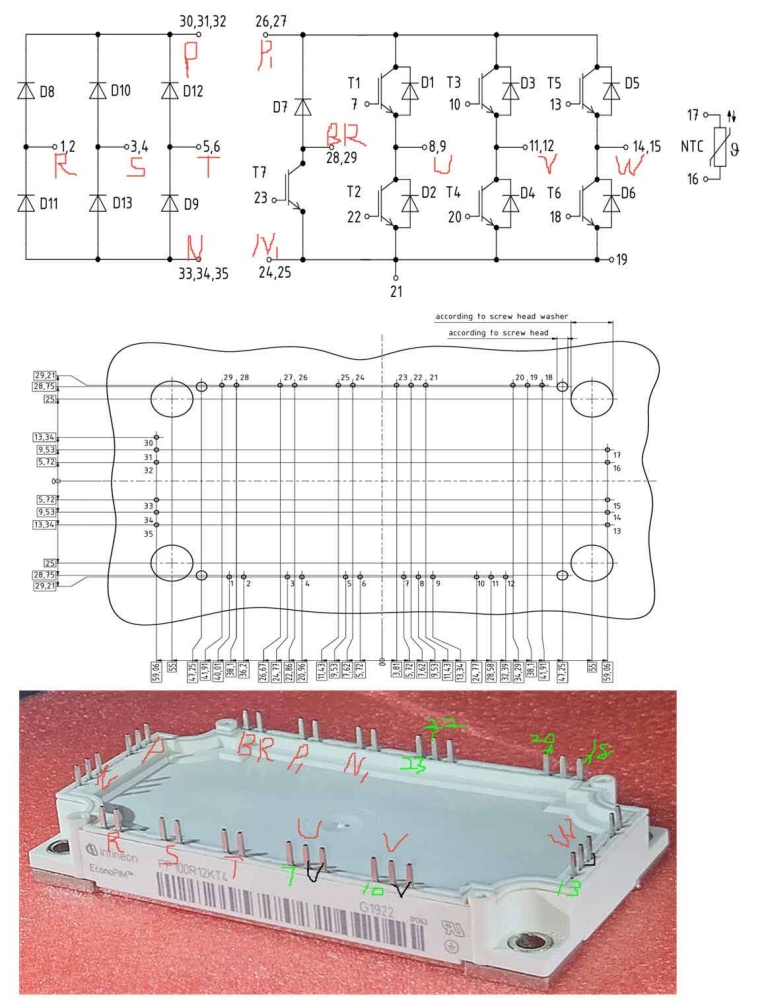

下面介绍IGBT大功率模块完整测量 及判断好坏的方法 ，型号是英飞凌FP100R12KT4模块

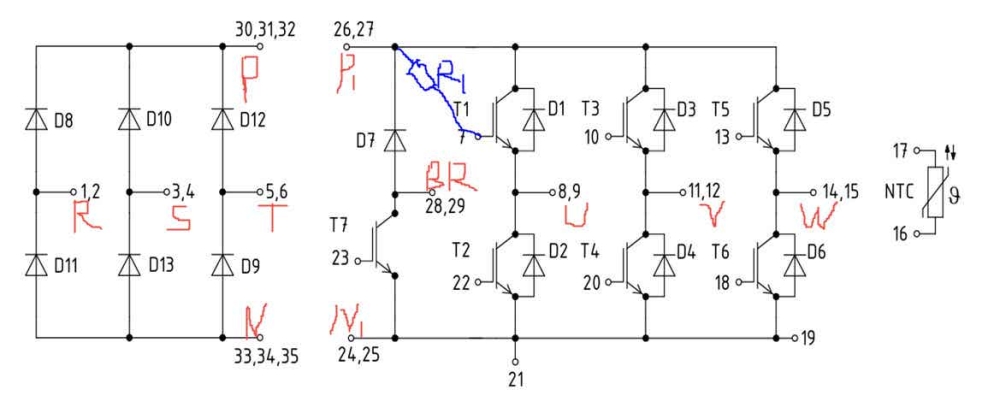

在上面的图中为什么P和P1,为什么中间是断开的呢，因为中间接的大电容； N和N1间很多是安装的有电抗；

输入部分好坏的测量

• 分别测R S T 与P间的二极管特性；数字万用表的二极管档，红接P，黑分别接R S T 应都不通；黑接P，红分别接R S T 应都有二极管特性；
• 分别测R S T 与N间的二极管特性；数字万用表的二极管档，红接N，黑分别接R S T 应都有二极管特性；黑接N，红分别接R S T 应都不通；

输出部分IGBT体二极管好坏的测量

• 数字万用表的二极管档，红接P1，黑分别接U V W 应都有二极管特性；黑接P1，红分别接U V W 应都不通；上桥；
• 数字万用表的二极管档，红接N1，黑分别接U V W 应都有二极管特性；黑接N1，红分别接U V W 应都不通；下桥；

输出部分IGBT好坏的测量

指针万用表x10K档位，输出电压一般在10V以位，以上桥为例，如 G极7脚与U加5v以上的电压；G极10脚与V加5v以上的电压；G极13脚与W加5v以上的电压; 此时需要两组电源的，一组是G与U V W间加5V以上电压；另一组是P1与U V W间加5V以上电压；

指针万用表x10K档位，如图所示，指针表的黑笔放在P1处，指针表的红笔放U、V、W处，此时用手代替电阻R1，碰一下P1和7脚，此时指针会偏转并保持状态；因为IGBT内部是有间电容的可以保持。要关掉此时可以用手碰一下7脚与U就可关掉了，V、W同理；此为上桥判断方法。

指针万用表x10K档位，如图所示，指针表的黑笔放在U、V、W处，指针表的红笔放N1处，此时用手代替电阻R，碰一下U1和22脚，此时指针会偏转并保持状态；因为IGBT内部是有间电容的可以保持。要关掉此时可以用手碰一下22脚与N1就可关掉了，V、W同理；此为下桥判断方法。
