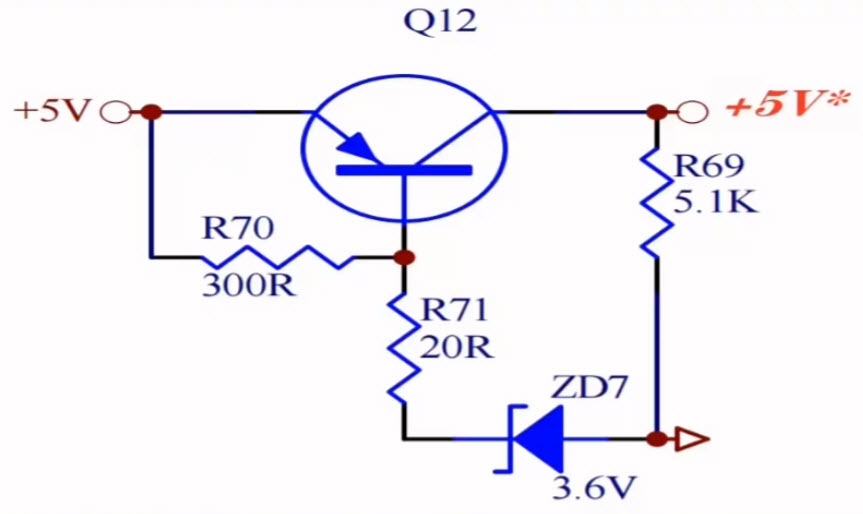

三极管稳压及控制电路

启动过程

它有两条支路形成节点到地。

• +5V → R70 → B → R71 → ZD7 → GND
• +5V →Q12 → +5V* → R69 → GND

假设一开始：ZD7还没有击穿

+5V → R70 → B → R71 → X【ZD7】 → GND

这条支路是断路，整条支路没有电流，于是R70、R71都没有压降，所以各处电压相等都是5V。

虽然ZD7一开始是“假设不导通”，但马上会发现：

ZD7阴极 ≈ 5V
ZD7阳极 = GND = 0V
3.6V稳压管,于是5V > 3.6V，ZD7不可能一直保持截止！它会立即进入稳压击穿状态。

ZD7一旦击穿，基极电压的节点电压

+5V →R70 →B节点；

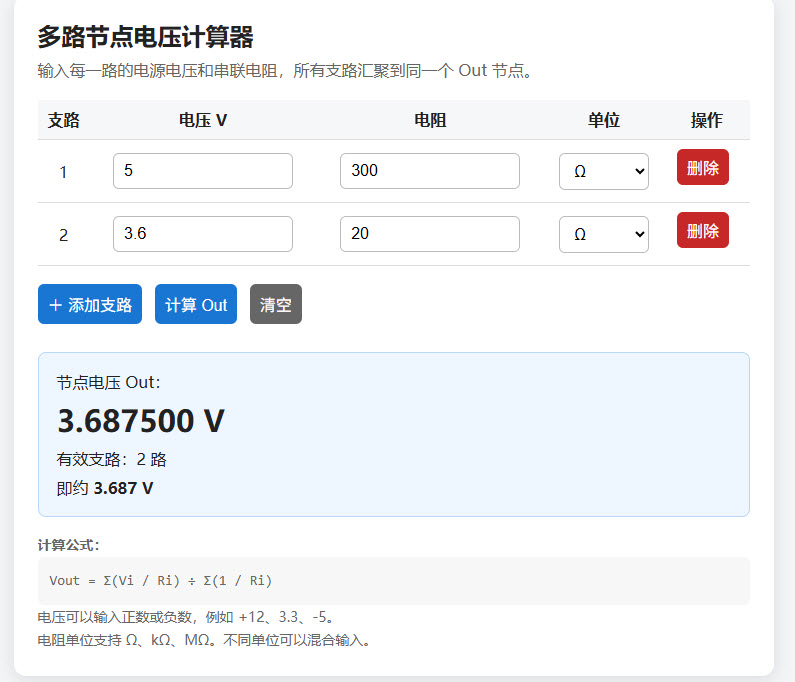

3.6V →R71 →B节点；计算B节点电压为3.6875V;

基极电压是“B点对GND的电压”；R71两端电压是“R71上端与R71下端之间的电压差”。

现在再看Q12，因为Q12是PNP：

E = +5V
B ≈ 3.6875V
Vbe=5v-3.6875v=1.3v;

Vbe的1.3V远远大于通常的0.7V；Q12肯定导通，而且会进入很强的导通状态，相当于是一根导线。

这个电路不是“稳压电路”，而是“受控的高端电源开关”。
