SG3525 推挽、半桥PWM 控制器 介绍与应用

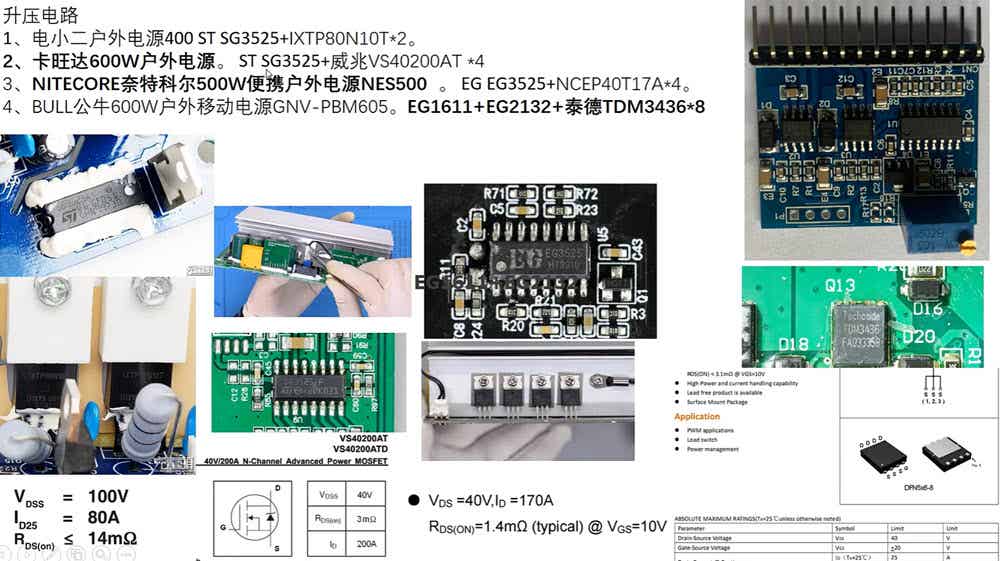

EG3525 UC3525 KA3525 SG3526，在户外电源中应用的很广泛，逆变器电源 ，大功率高频开关电源，UPS电源，DC/DC直流变换器，大功率充电器 ，它可以把12V推挽到400V

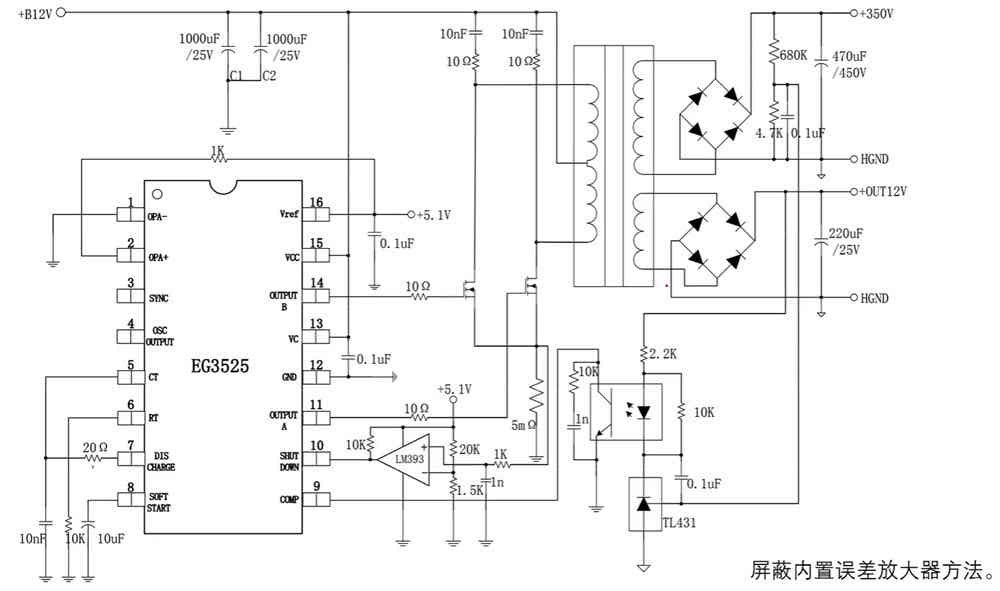

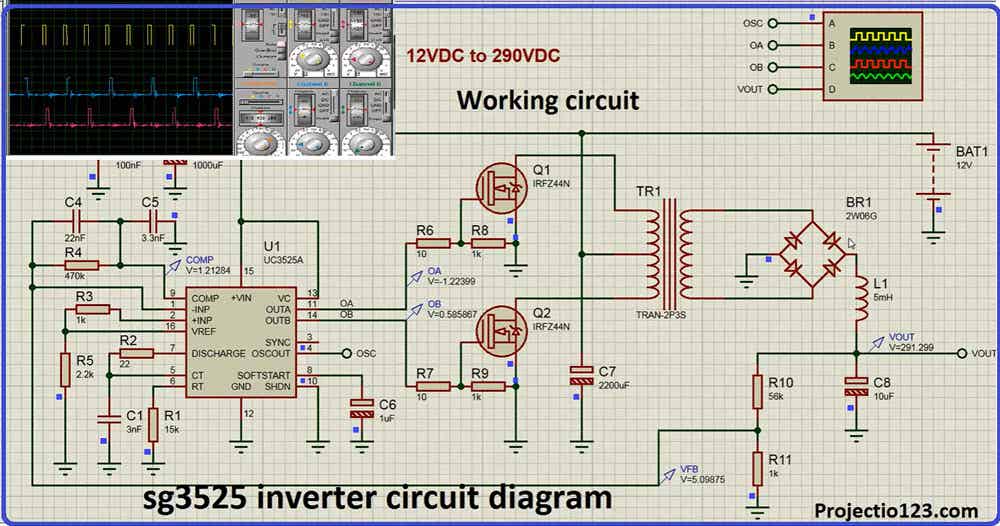

下面介绍用推挽电路应用示例，电瓶的12V直接加到芯片的15，13引脚；

参数特点

• 工作电压范围宽：+8V ～ +35V
• 内置5.1V基准电压，精度±1%
• 振荡频率范围宽：100Hz～ 500KHz
• 双通道灌电流、拉电流驱动能力

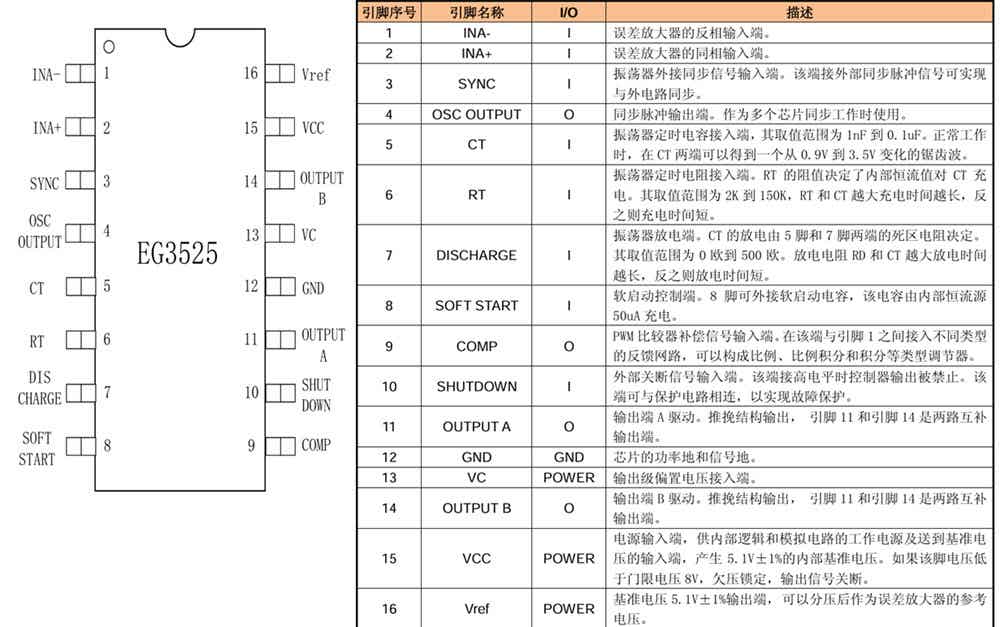

引脚定义说明：

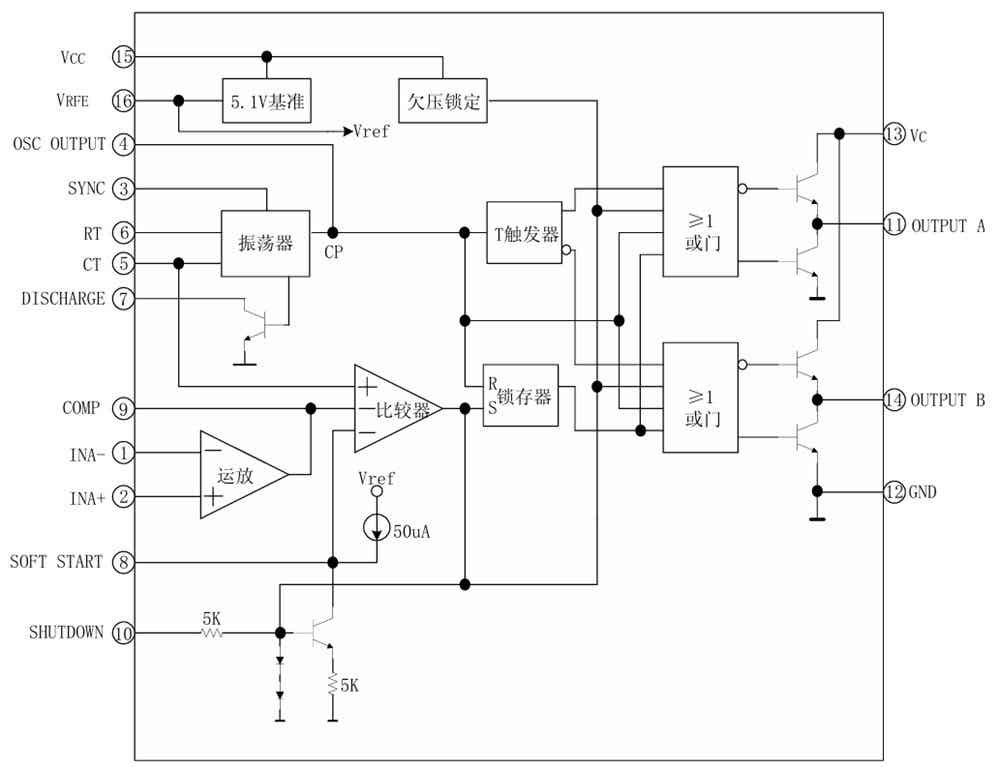

结构框图

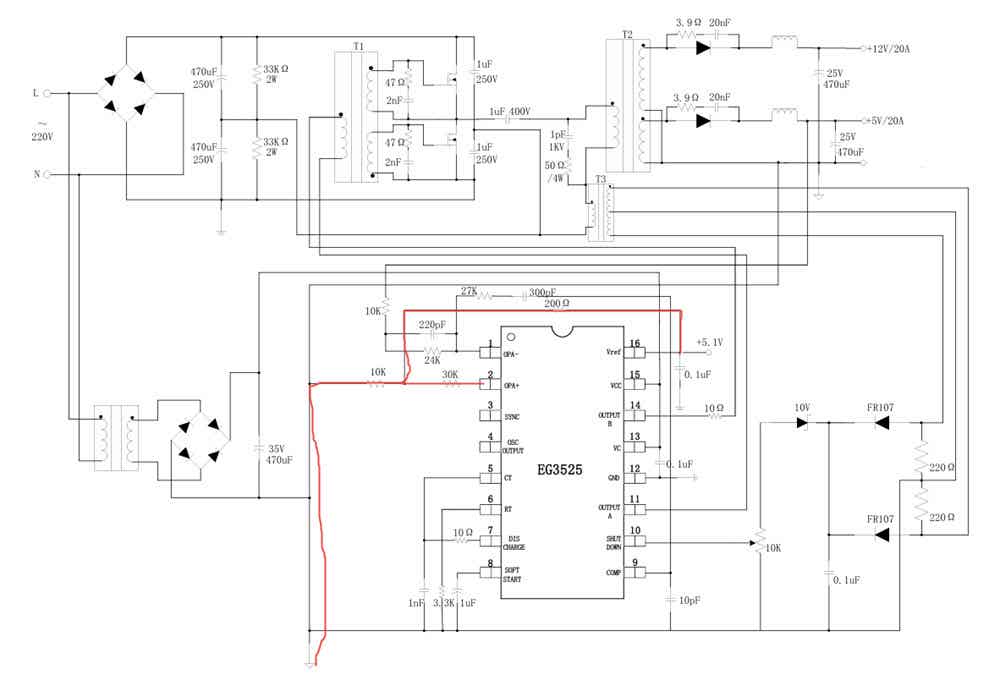

EG3525大功率半桥开关电源应用

5.1V的基准电压通过200Ω和10K电阻分压成5V后经30K电阻限流送到比较器的同相端，5V/20A的输出电压经10K和24K限流后送到比较器的反相端，比较器的输出COMP经300pF电容和27K电阻到比较器的反向输入端。是保证误差产生的一瞬间切断输出。
