中控SCADA工程组态开发管理

中控SCADA工程组态开发管理


工程的创建可以参考

调度的概念及使用范围

调度便于系统按照一定的规律来规划和设定特殊的操作任务,并及时、有效地运行既定任务。
调度任务均为触发类任务,分为两类。

  • 事件触发类任务:当某个事件发生时,执行某个任务。此类任务可通过新增事件操作项或调度脚本实现。
  • 时间触发类任务:当到达某入时间点时,执行某入任务,此类任务可通过新建时间操作项或调度脚本实现。
    调度任务执行范围可分为全局或者局部(某些操作小组)。
  • 全局调度任务:监控系统运行时,调度立即生效。
  • 局部调度任务:只有当操作小组内有权限的用户登录后,调度才生效。
    i-SCADA系统中,1个子工程下,最多可组10个调度文件。1个调度文件中包含1个调度脚本,同时可设置50个时间调度操作和50个事件调度操作。

调度的操作示例

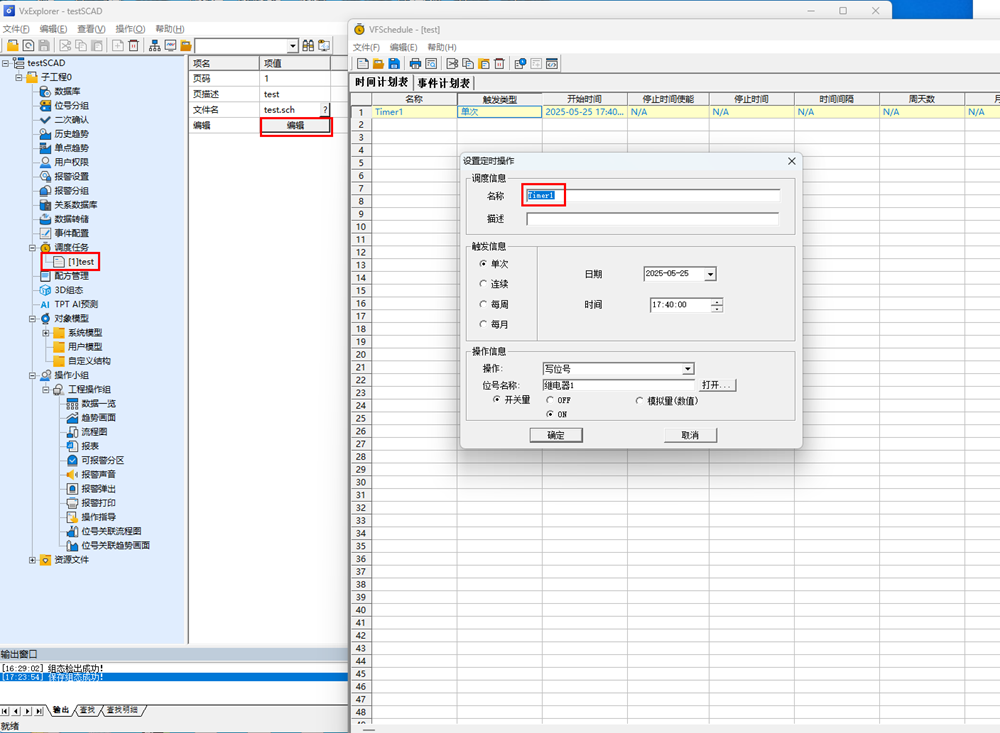

在调度任务中添加一个调度,再点击编辑,建一个时间计划表写触发信息,和操作信息,再事件计划表中设定要触发的事件;

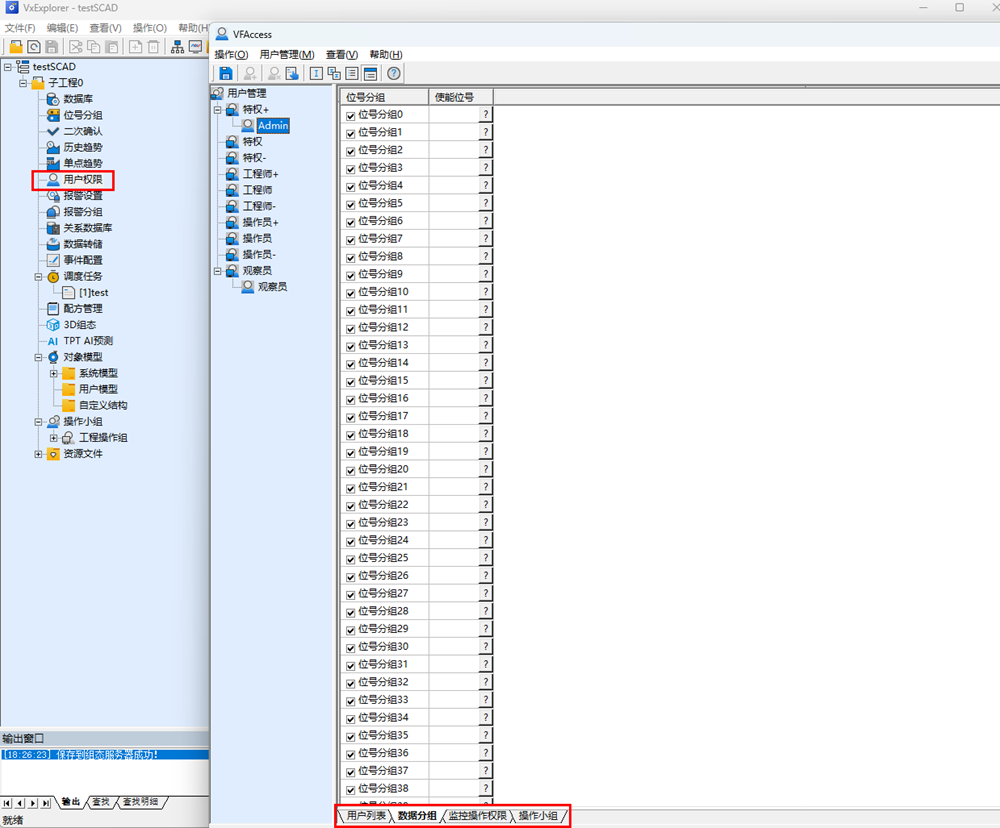

监控用户的授权使用方法

它是对用户使用权限的分配,如浏览权限,修改权限等的操作。系统自带一个Admin权限,它是拥有最高的权限,权限是最大的也无法修改。

点组(参数组合)

应用场景:大量同型号设备,如一种泵,一种阀,设备参数一致(如都具有功率、电流、转速参数)、同样的操作面板。优点是高效组态及模板的复用。

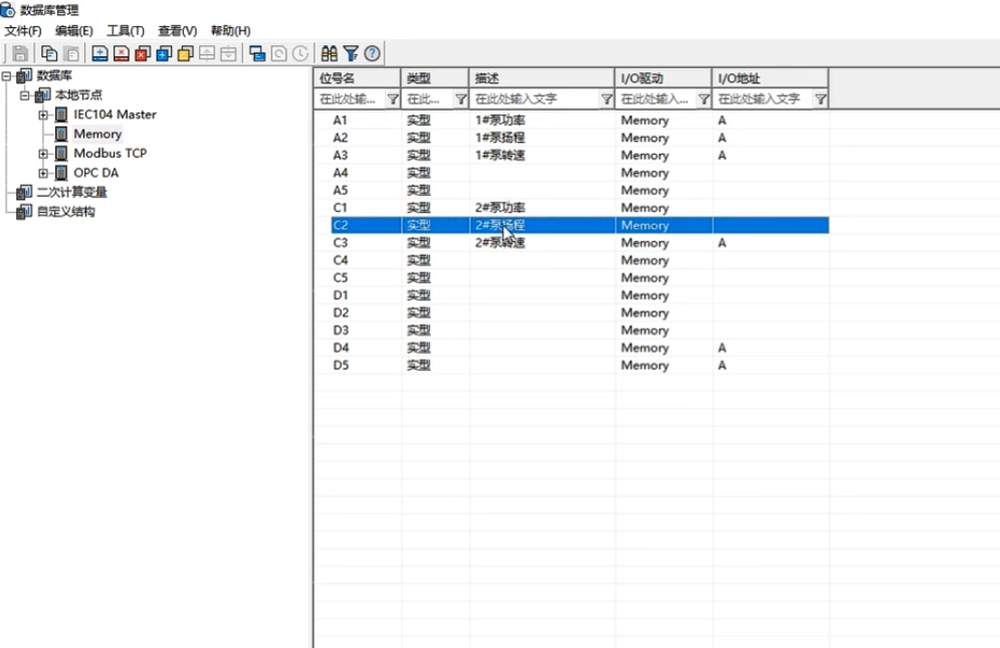

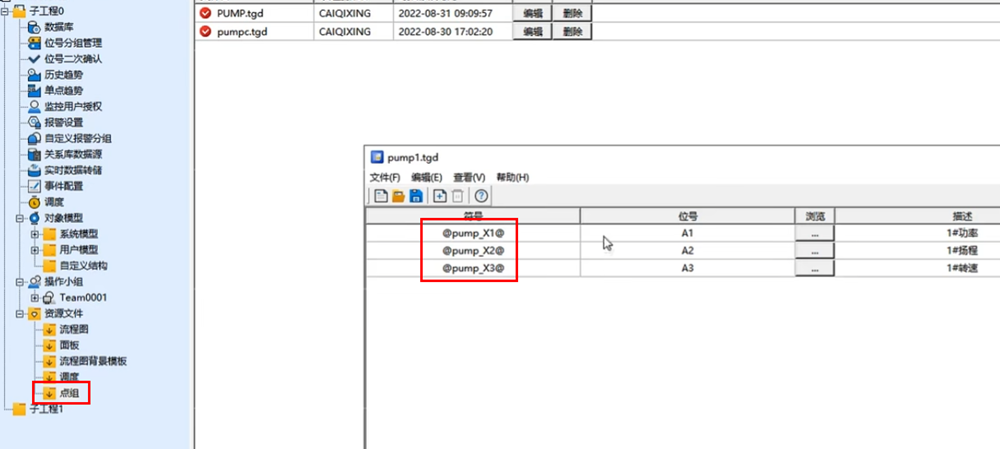

添加好两组数据点位数据后,在资源文件菜单中选中点组然后添击添加,分别将1号泵的参数添加并保存为pump1文件,同理再添加一个将2号泵的参数也添加进去并保存为pump2文件。

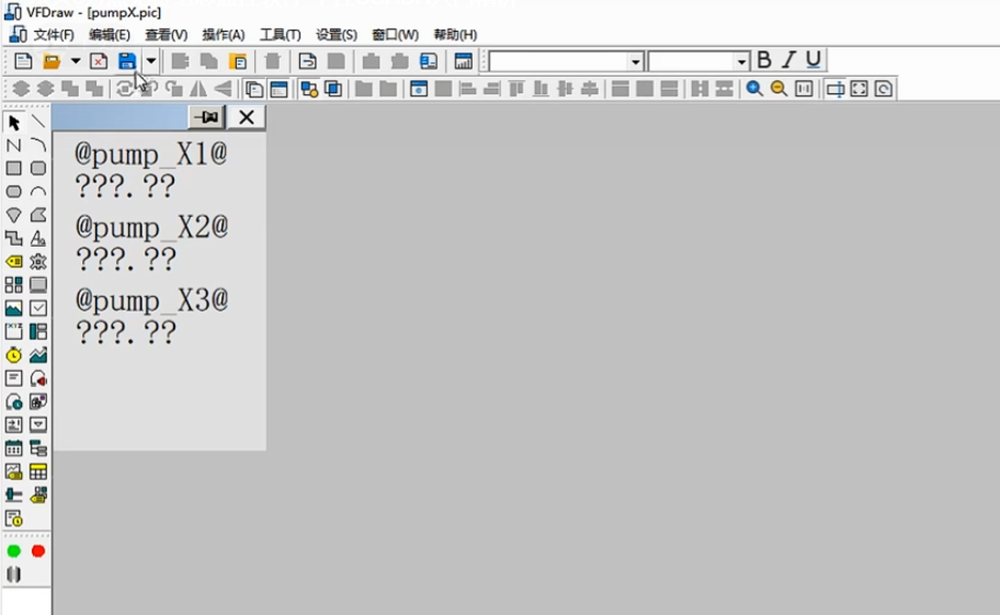

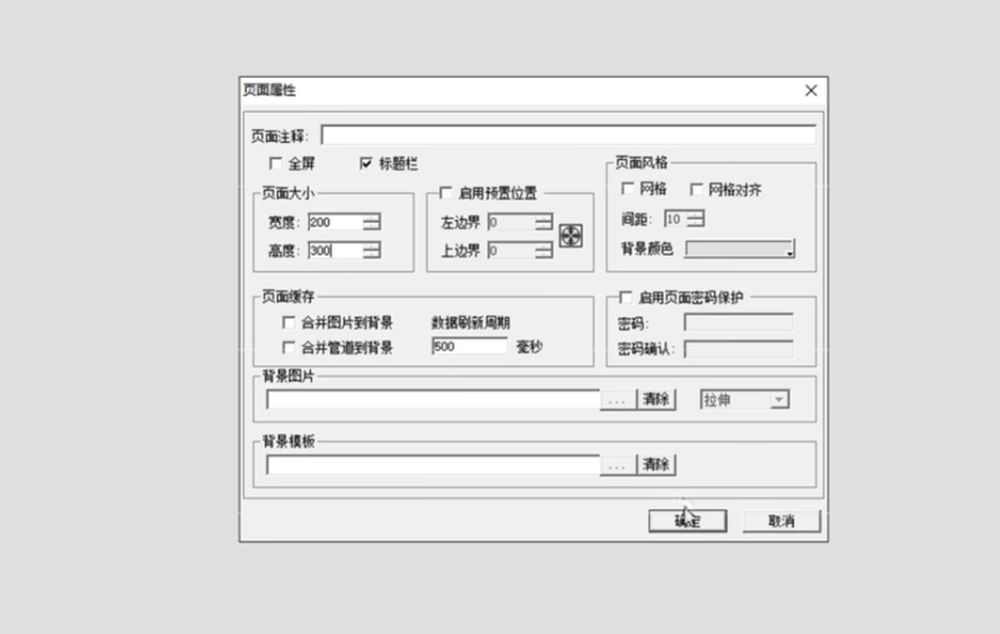

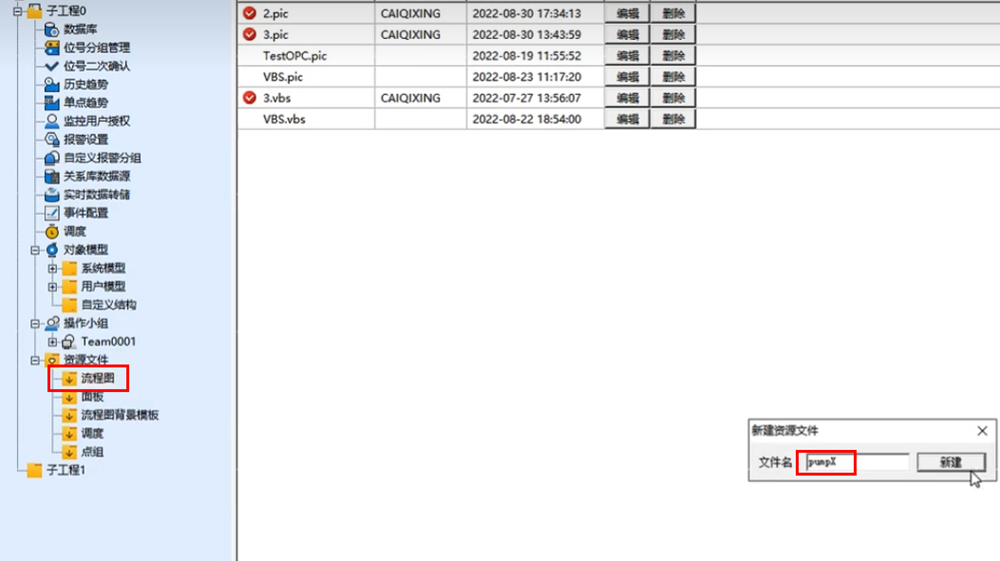

接下来就来绘制面板,在流程图中新建资源文件并命名为pumpX。一般面板是一个弹出的画面,所以将页面属性中的全屏显示模式取消掉,加上标题栏,同时宽度和长度一般都是比较小的。。

关联点组中的点位,用通配符进行关联。

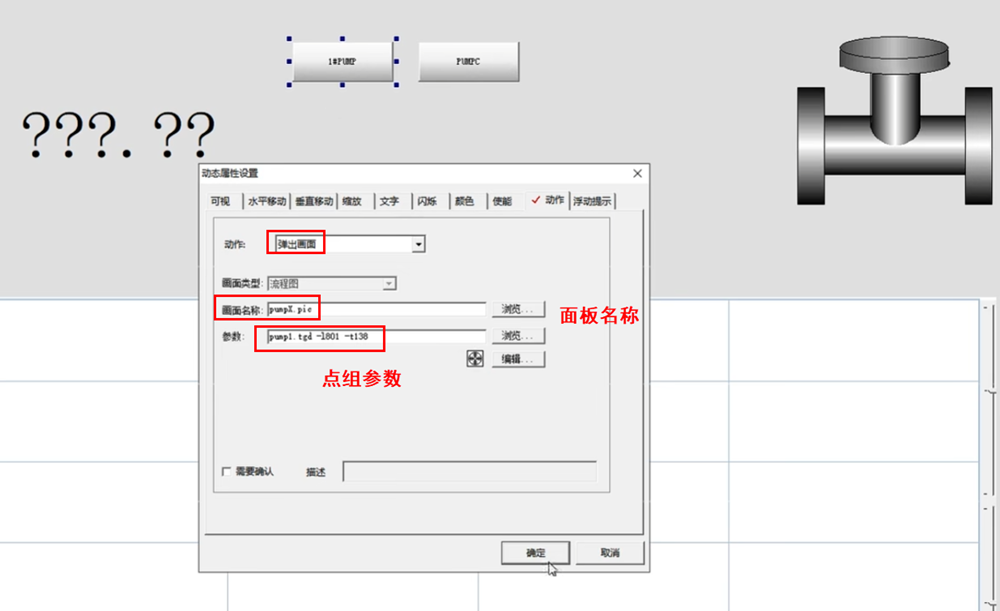

具体使用点组模板,在流程图中进行使用。创建两个按钮分别关联不同的点组参数。
