LED灯常用的小电路(二)
电路分析专题：常用小电路剖析
电动剃须刀充电电路分析

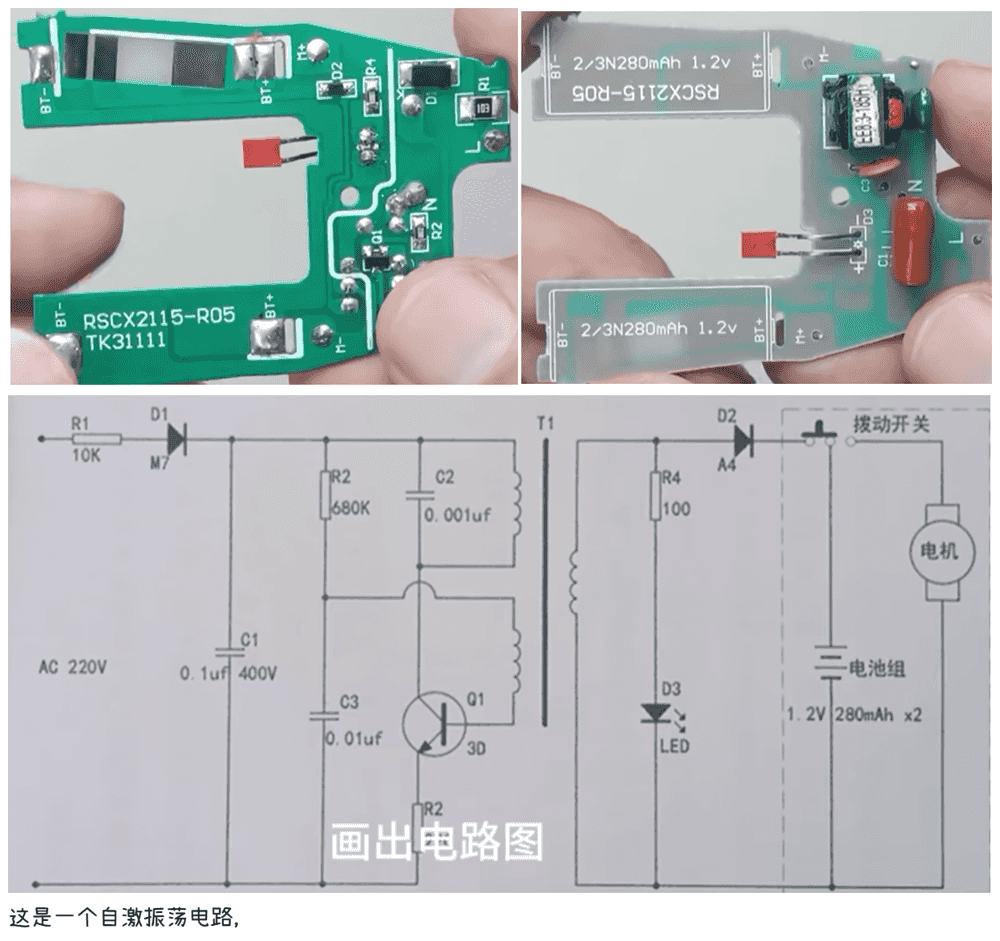

这是一个简易的电动剃须刀充电电路，其中电池、电机、开关都拆掉了。这是一个自激振荡电路
按摩棰可控硅控制电路分析

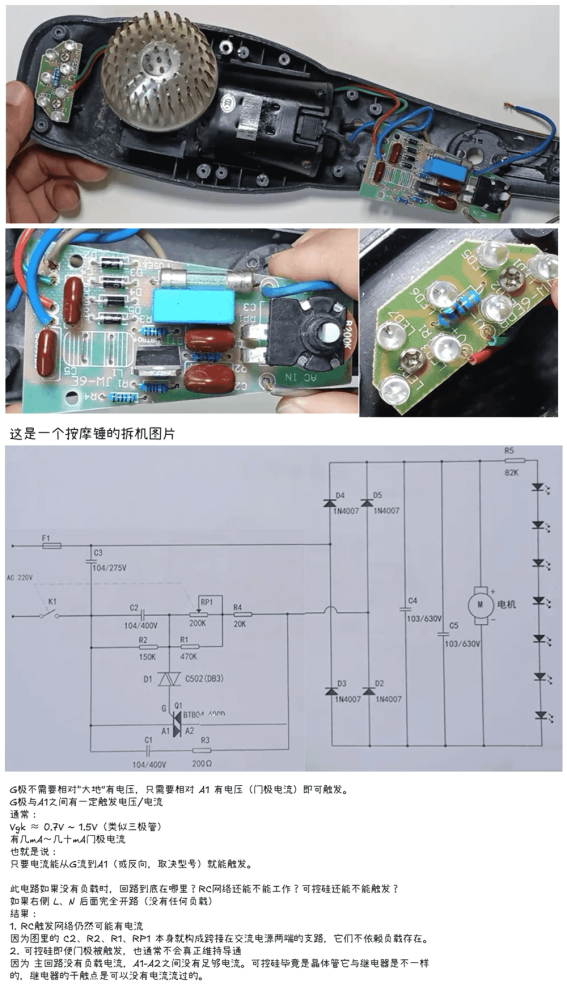

这个是在AC线路上串入了双向可控硅调压电路串联在整流桥电路中形成的电压调整控制；
12伏电源适配器电路分析

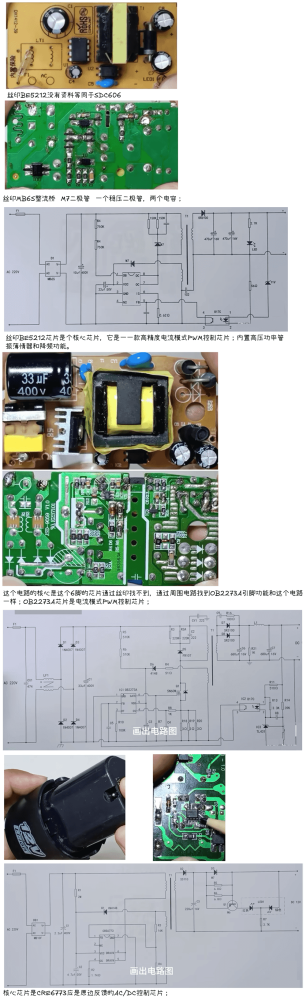

以下是几款12V电源适配器和充电电路
12伏电源适配器电路

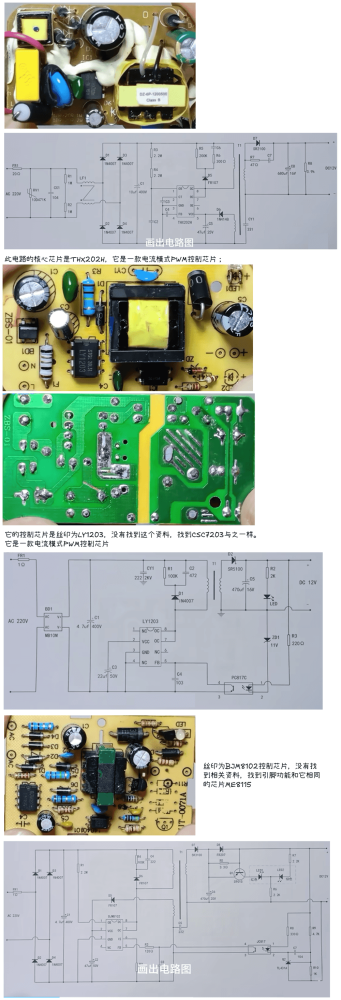

- 此电路的核心芯片是THX202H，它是一款电流模式PWM控制芯片；
- 它的控制芯片是丝印为LY1203，没有找到这个资料，找到CSC7203与之一样。
- 丝印为BJM8102控制芯片，没有找到相关资料，找到引脚功能和它相同的芯片ME8115
- 丝印40LP G12这个三脚芯片没有找到可以用非隔离降压型的LED恒流驱动芯片，通过搜索”三端LED恒流芯片”；找到PT4501
- SGL8022W用于调节LED灯光以及开关控制的单通道触摸芯片
- 丝印BP2831A是非隔离的LED恒流驱动芯片
- 丝印G6G是AP4313六脚芯片
- 丝印32K07A六脚芯片与OB2532电路是一样的；
- 丝印9056AJ这个7脚芯片是WS9056X引脚功能一样；
- 丝印SC1097DG这个7脚是LNK614DG引脚功能一样；
- 丝印67A这个6脚是MLX02367A引脚功能一样；
电子蜂鸣器电路分析

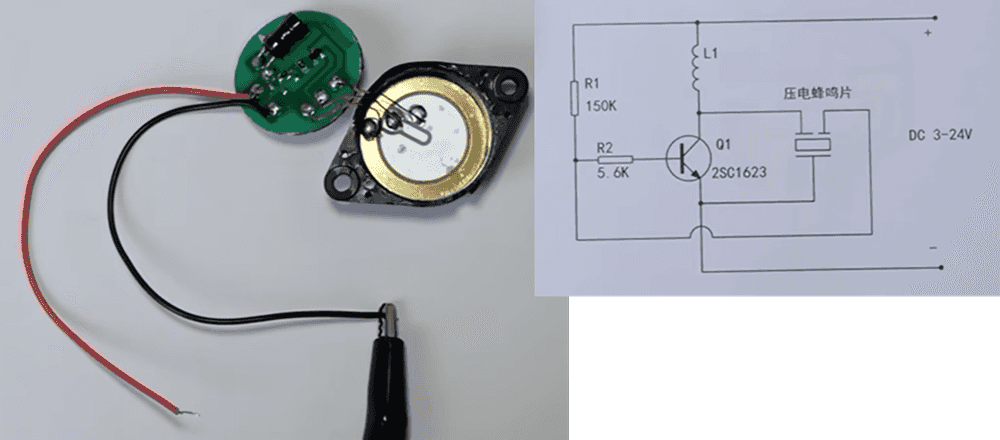

只需要接通3~24V之间的直流电不需要外部驱动就能发出连续的蜂鸣声；是由三极管形成的自激振荡电路产生；
使用两个芯片的车载充电器电路

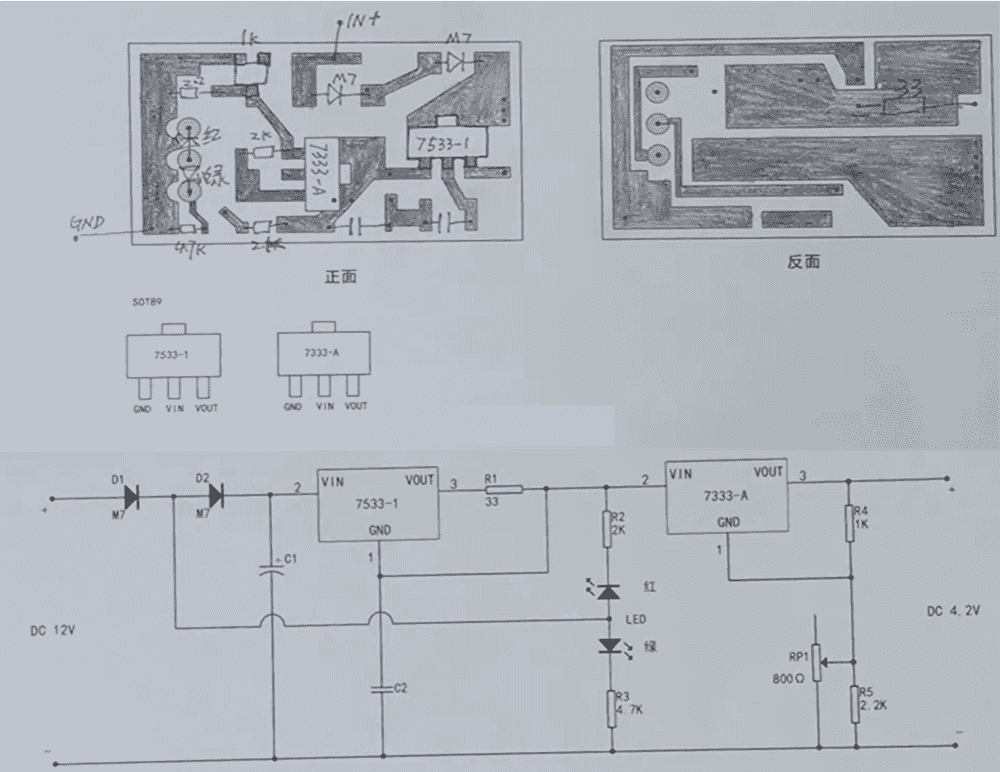

两个核心芯片是HT7533-1 and HT7333-A，这两个芯片都采用SOT89-3封装。
双摇杆航模遥控器电路分析

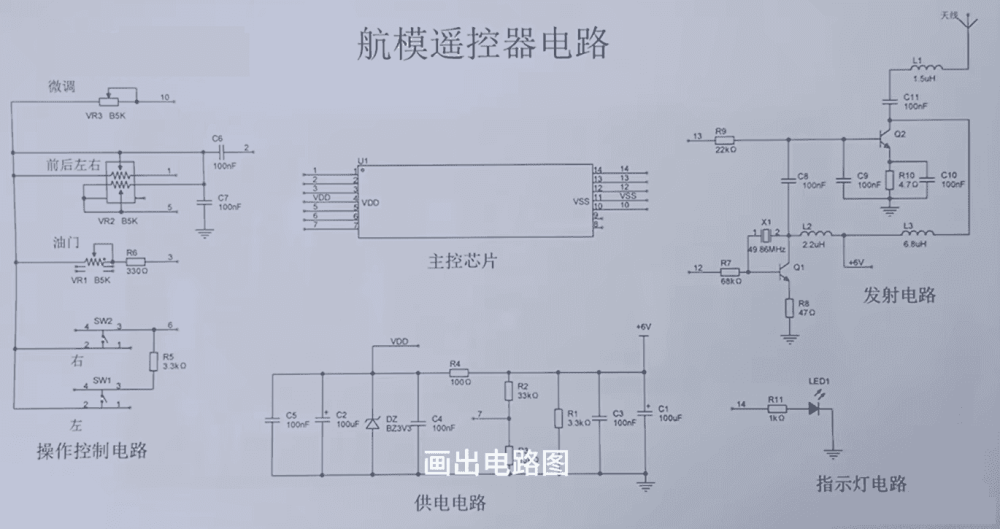

这是一个14个引脚的芯片，通过周围电路的分析，它应该是一个单片机，里面应有程序的。
21伏充电器电路分析

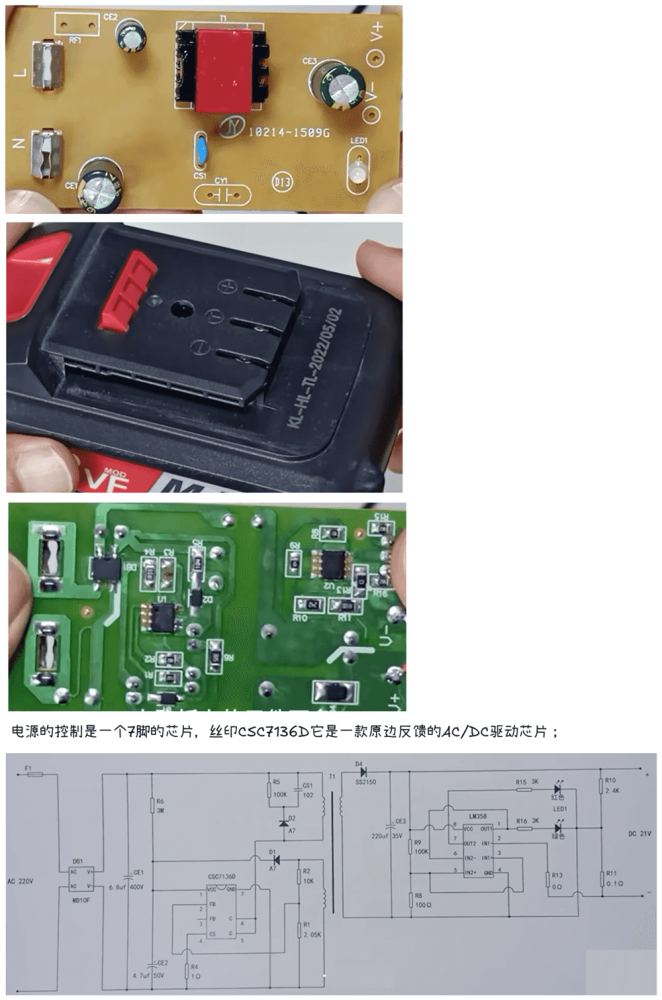

电源的控制是一个7脚的芯片，丝印CSC7136D它是一款原边反馈的AC/DC驱动芯片；

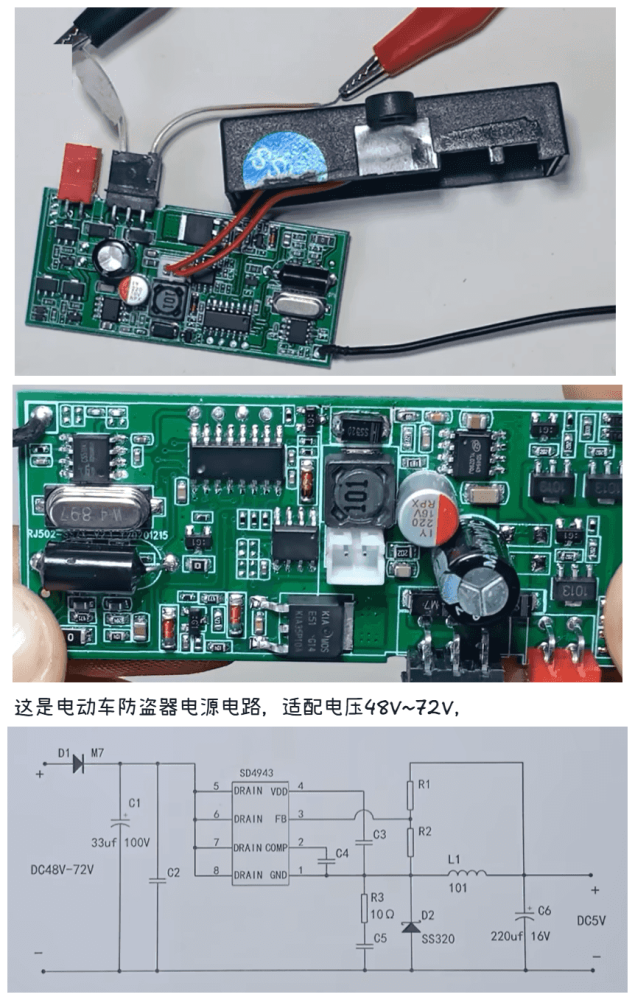

电动车防盗器电源电路分析
