Led灯常用的小电路(一)

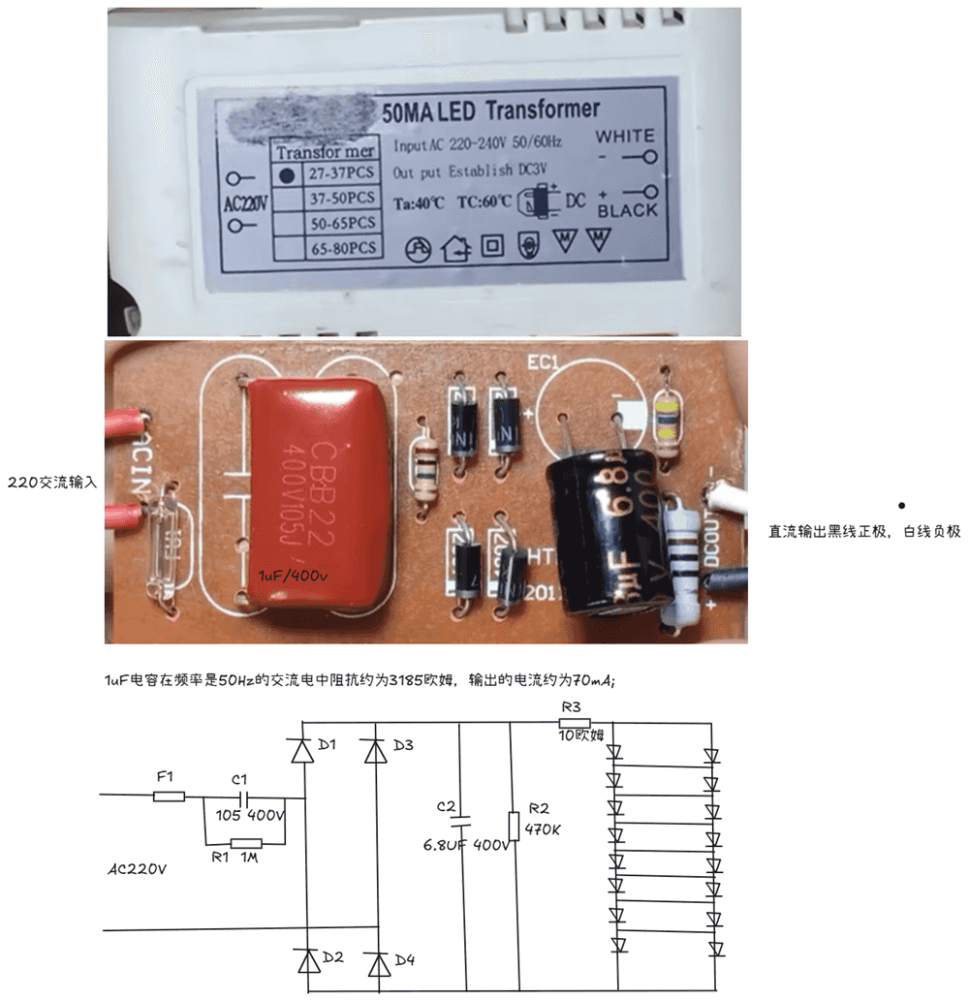

阻容降压LED驱动电路
阻容降压电路是利用电容在一定频率的交流信号下产生的容抗来限制最大工作电流；电容实际上是起到了限制电流和动态分配电容和负载两端电压的角色；
- 1uF电容在频率是50Hz的交流电中阻抗约为3185欧姆，输出的电流约为70mA，早期的LED手电和头灯中给铅酸电池充电的都是这种电路；
- 此时空载时输出310V的直流电压；接上两个并联的3V LED灯珠，此时显示3.1V；输出电流65mA; 随着灯珠的数量增加，电压也会增加，但是电流基本上是不变的；
- 由于LED频闪的问题，现在已经很少使用这种电路了。

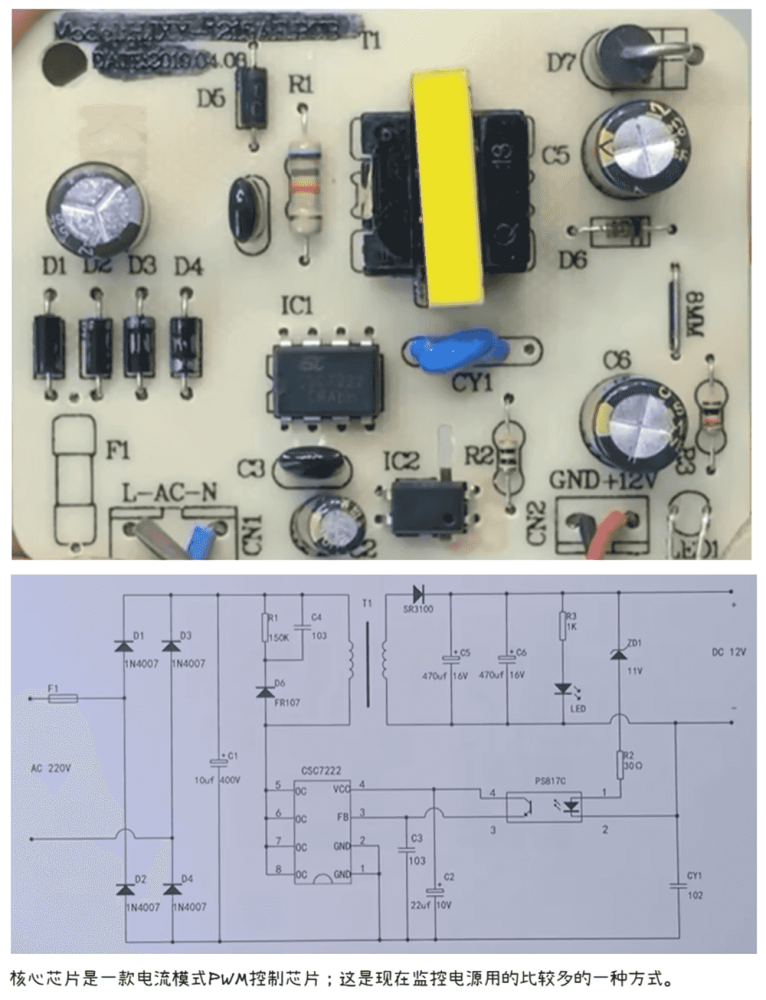

12V监控电源电路分析
核心芯片是一款电流模式PWM控制芯片；这是现在监控电源用的比较多的一种方式。

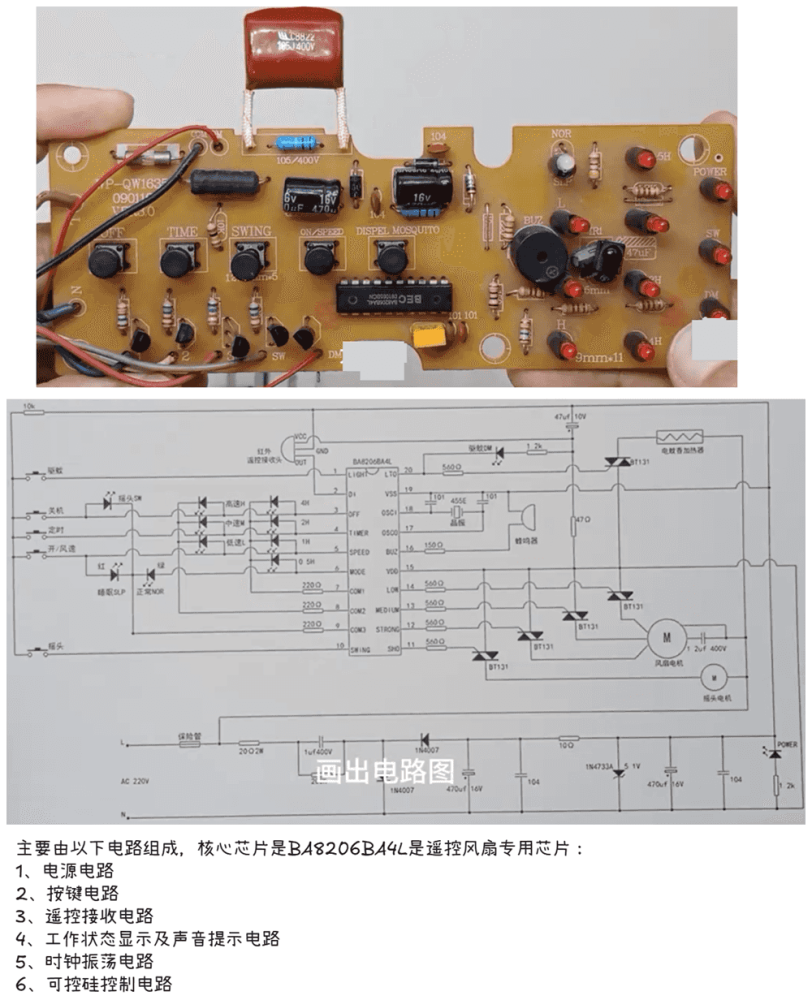

遥控电风扇控制板电路分析
这是从遥控电风扇上拆下的控制板，下面来看看其电路并对其进行分析。
主要由以下电路组成，核心芯片是BA8206BA4L是遥控风扇专用芯片：
- 电源电路
- 按键电路
- 遥控接收电路
- 工作状态显示及声音提示电路
- 时钟振荡电路
- 可控硅控制电路

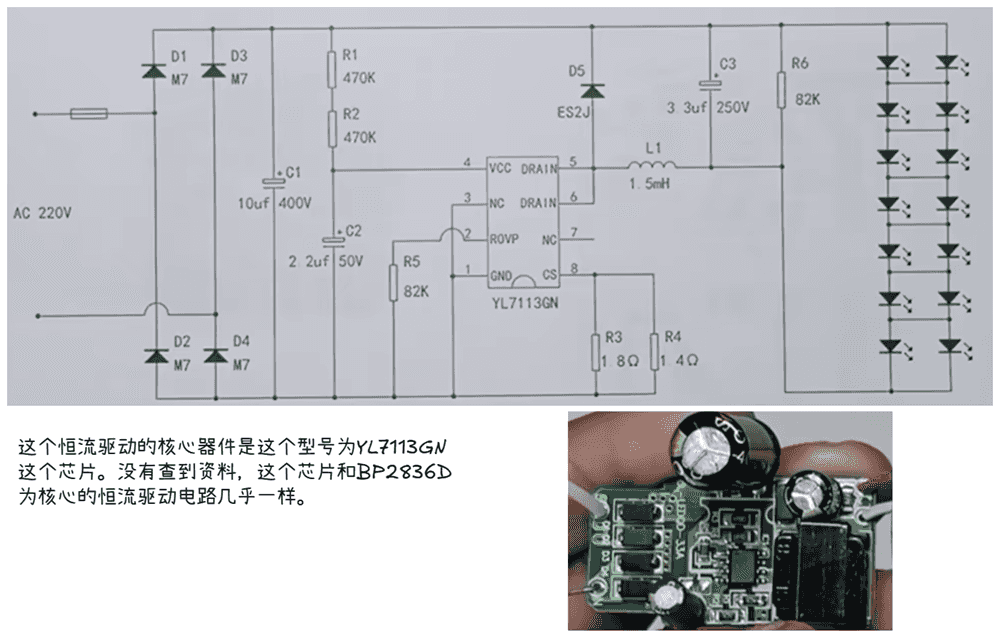

LED灯泡恒流驱动电路分析，使用YL7113GN芯片
这是从LED灯泡里拆的驱动电源板和灯珠板，灯珠板上一共有26颗灯珠，2并13串；灯珠型号是2835；
- 这个恒流驱动的核心器件是这个型号为YL7113GN这个芯片。没有查到资料，这个芯片和BP2836D为核心的恒流驱动电路几乎一样。
- 它也是一款非隔离降压型的LED恒流驱动芯片。

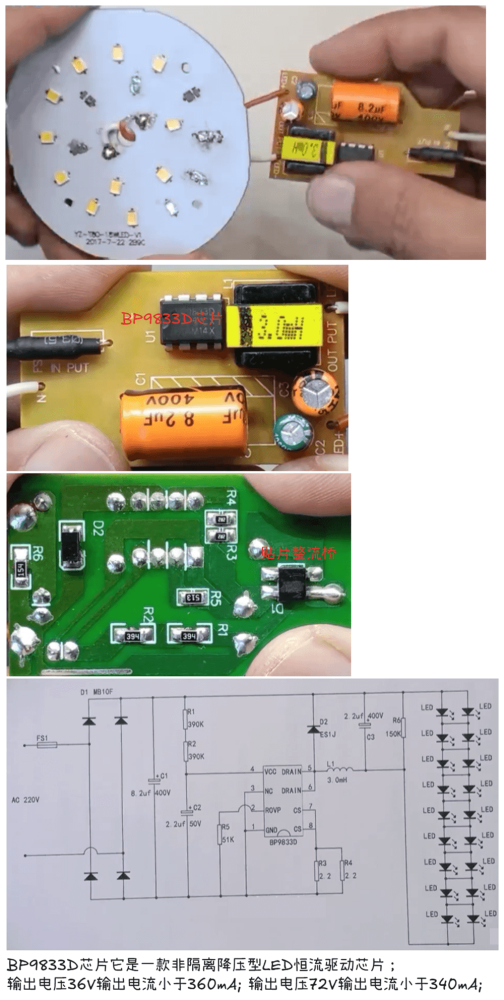

LED灯泡恒流驱动电路分析，使用BP9833D芯片
- 灯板上一共有18个灯珠，两并九串；BP9833D芯片，
- BP9833D芯片它是一款非隔离降压型LED恒流驱动芯片；
- 输出电压36V输出电流小于360mA; 输出电压72V输出电流小于340mA;

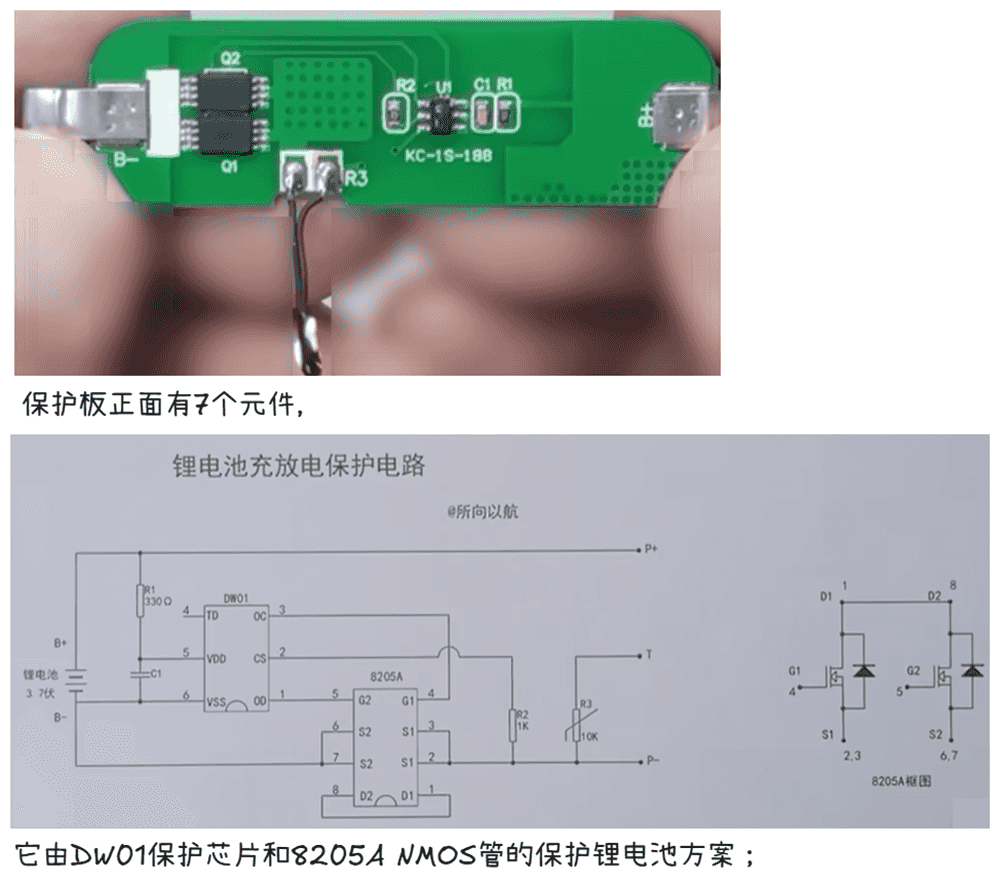

单节锂电池充放电保护板电路分析
它由DW01保护芯片和8205A NMOS管的保护锂电池方案；保护板正面有7个元件

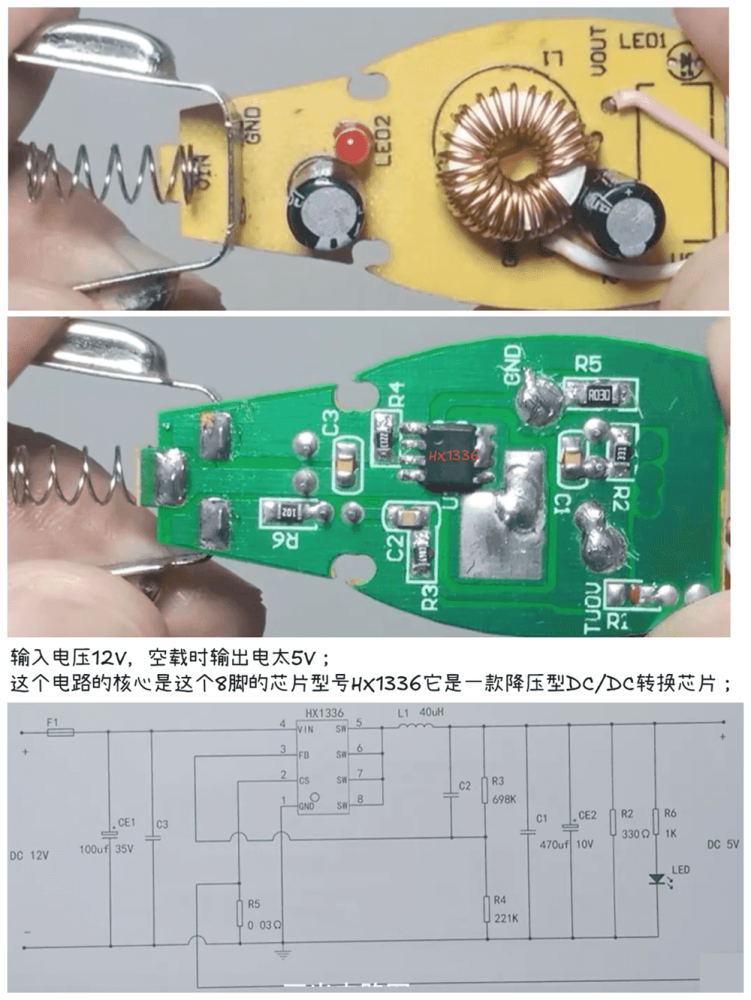

车载充电器电路分析
这个电路的核心芯片是这个8脚芯片，型号为HX1336，它是一款降压型DC/DC转换芯片；

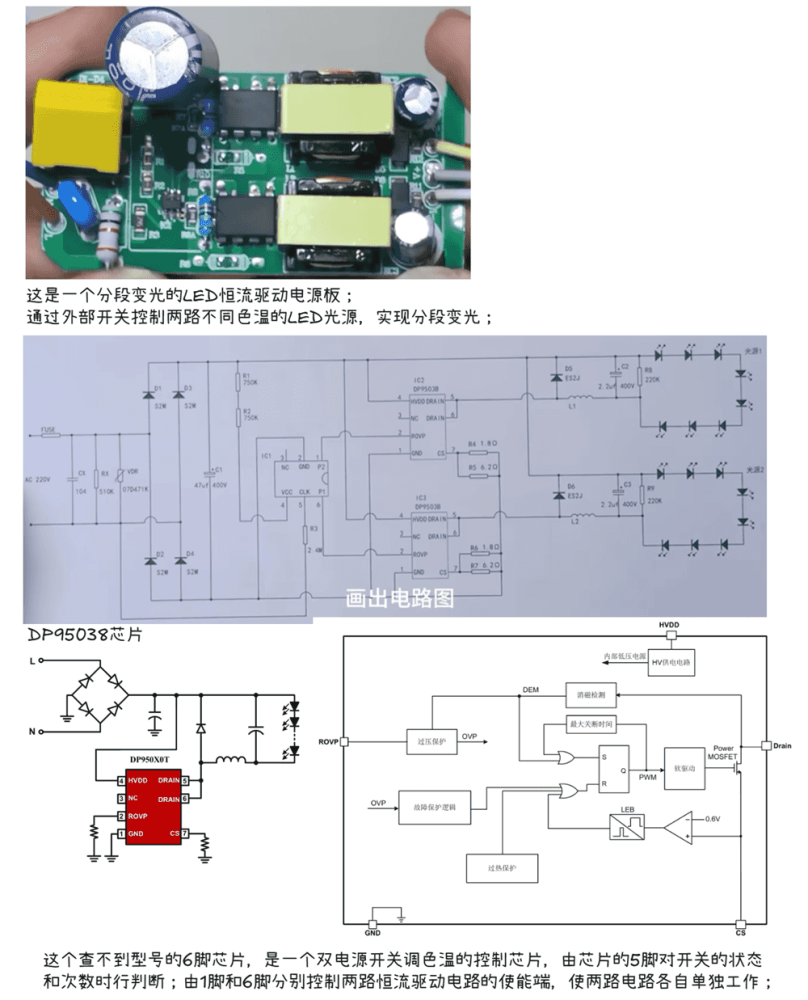

LED分段调色温恒流驱动电路分析
- 这个查不到型号的6脚芯片，是一个双电源开关调色温的控制芯片，由芯片的5脚对开关的状态和次数时行判断；
- 由1脚和6脚分别控制两路恒流驱动电路的使能端，使两路电路各自单独工作；

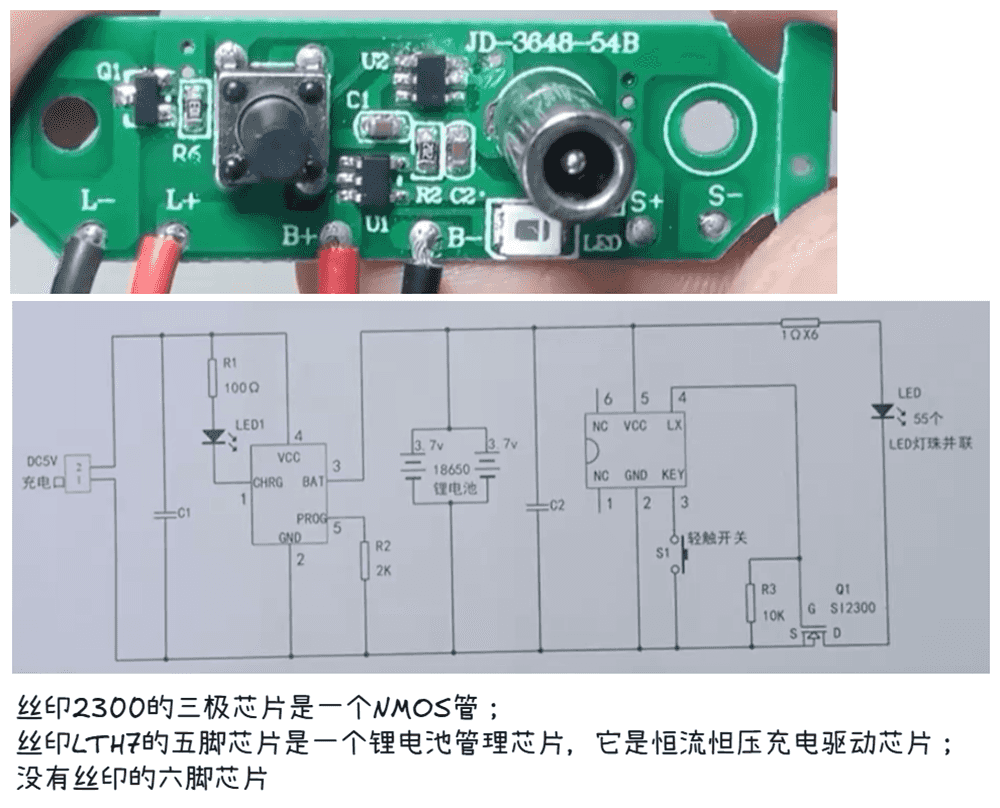

LED充电灯泡电路分析
这是从充电LED灯泡里拆的电路板和灯珠板还有电池，这主要有55颗灯珠并联，
- 丝印2300的三极芯片是一个NMOS管；
- 丝印LTH7的五脚芯片是一个锂电池管理芯片，它是恒流怛压充电驱动芯片；
- 没有丝印的六脚芯片

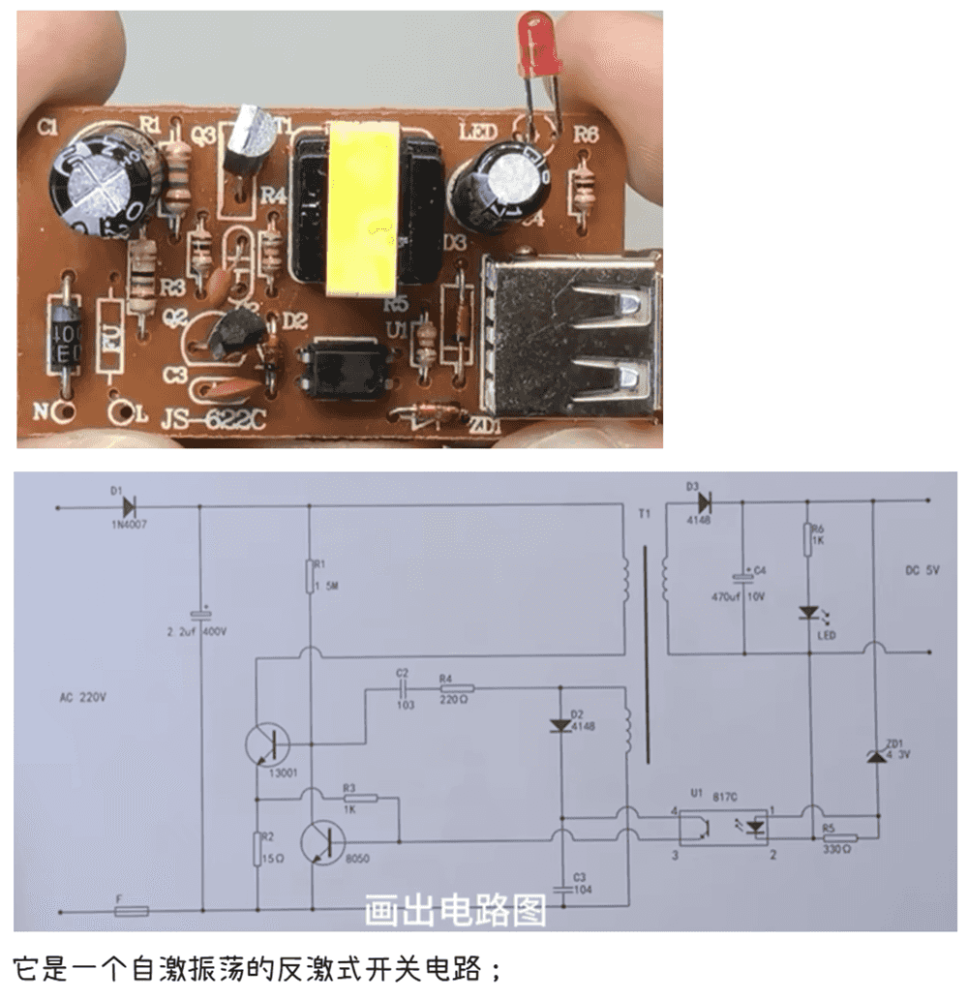

5伏充电器电路分析
这是一个5V充电器的电源板，它是一个自激振荡式反激式开关电路；

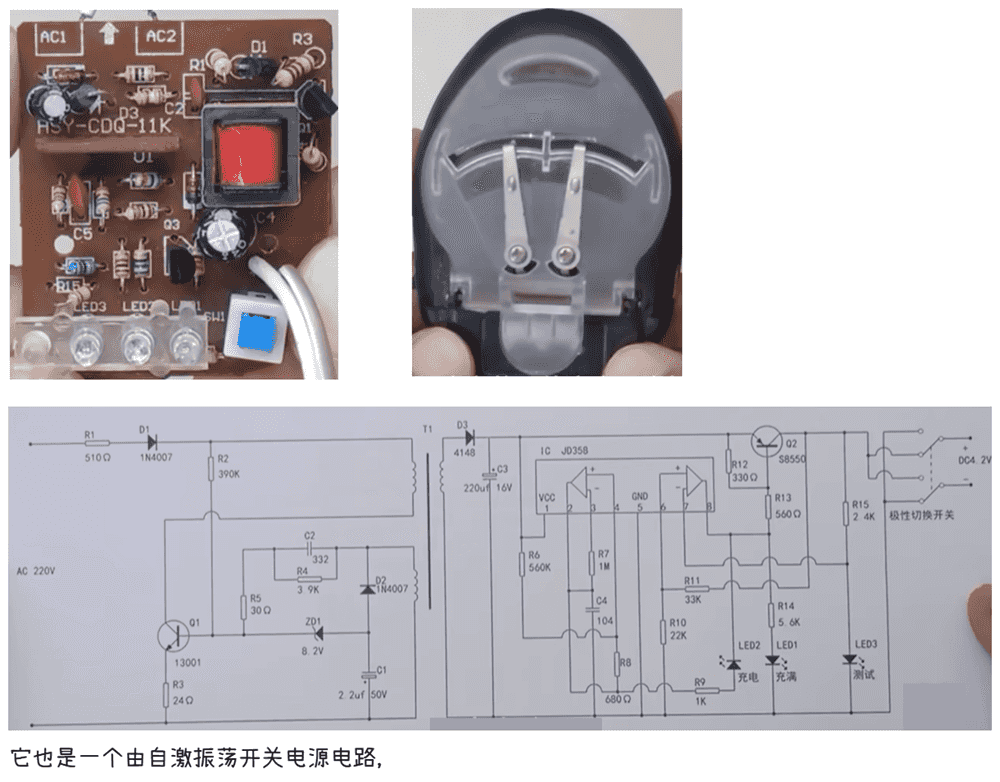

手机充电器电路分析（古董万能充电器）即”万能充”
这是一个手机电池充电器的电源板，从这种很古老的万能充电器中拆的，
输入电压AC220V，输出DC4.5V电压；充电电流约130mA；

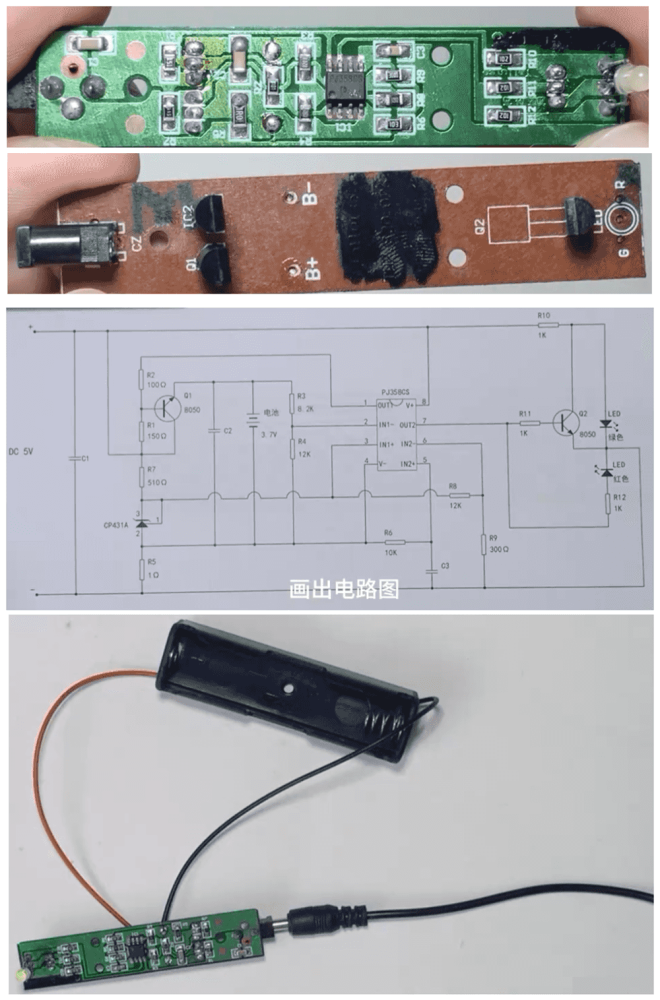

电池充电控制及状态指示器电路分析
这是一块带充电控制和状态指示的电池充电板，8脚管理芯片丝印PJ358CS

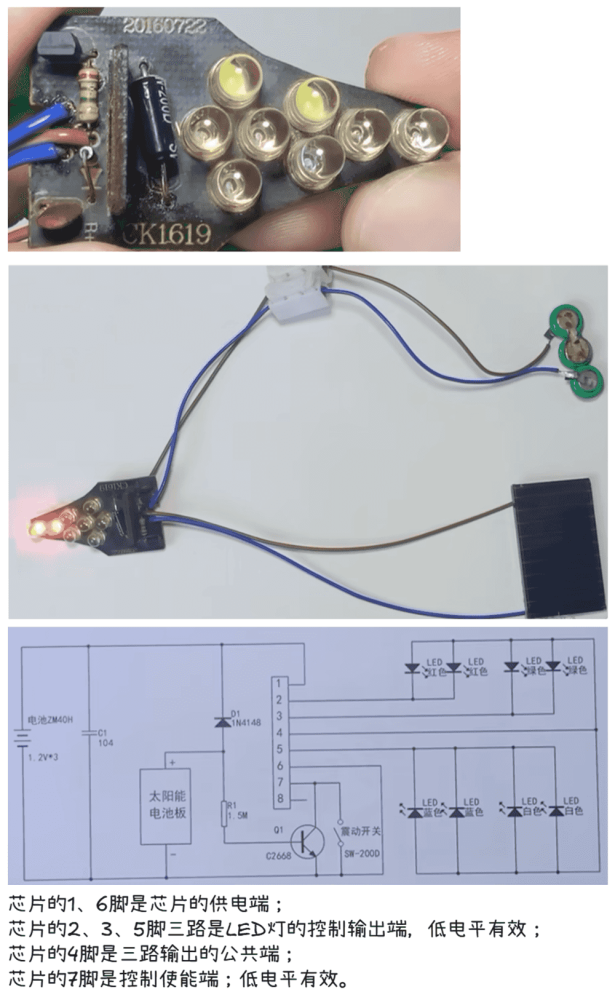

LED爆闪灯电路分析
这是一个LED爆闪灯电路板，有一个震动开关，只要一震动Led灯会交替闪烁，几秒钟以后熄灭；当没有振动时，太阳能板上的光照发生变化时，四种颜色的8个LED灯珠也会交替闪烁。几秒钟以后熄灭；
芯片的1、6脚是芯片的供电端；
芯片的2、3、5脚三路是LED灯的控制输出端，低电平有效；
芯片的4脚是三路输出的公共端；
芯片的7脚是控制使能端；低电平有效。

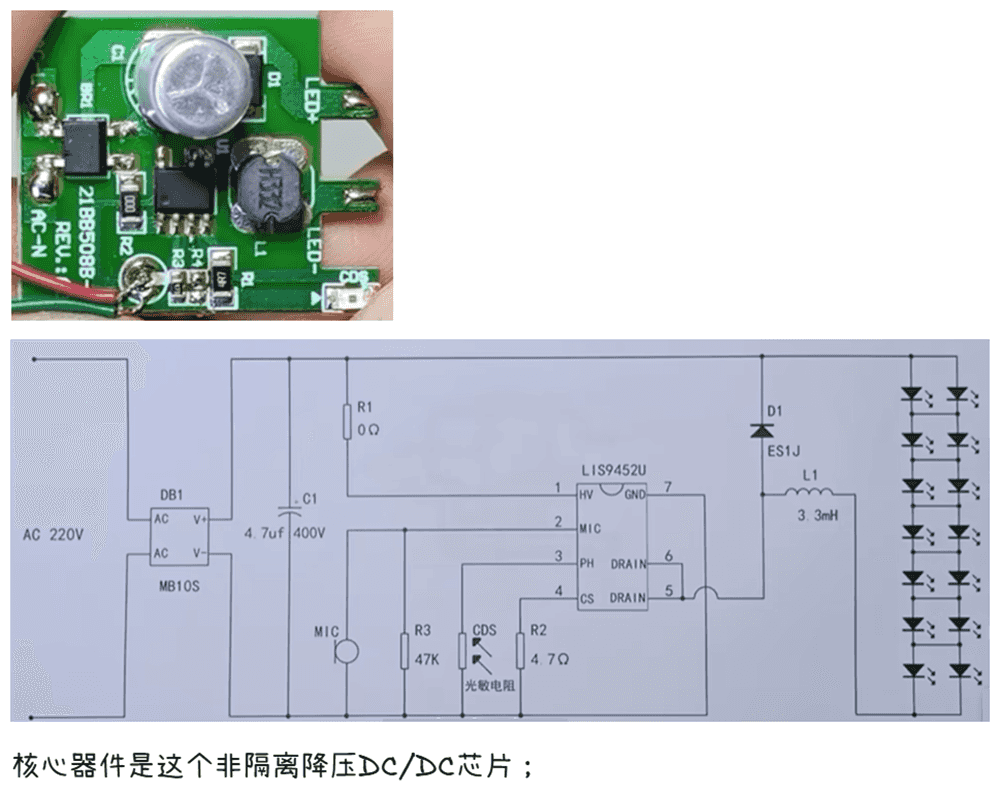

声光控LED灯驱动电路分析
这是一个声光控LED灯上的驱动控制板，元件不多，一个帖片整流桥、一个7脚芯片丝印是LIS9452U、一个电感线圈、一个帖片二极管丝印ES1J、三个帖片电阻、一个帖片光敏电阻、一个驻极体话筒；

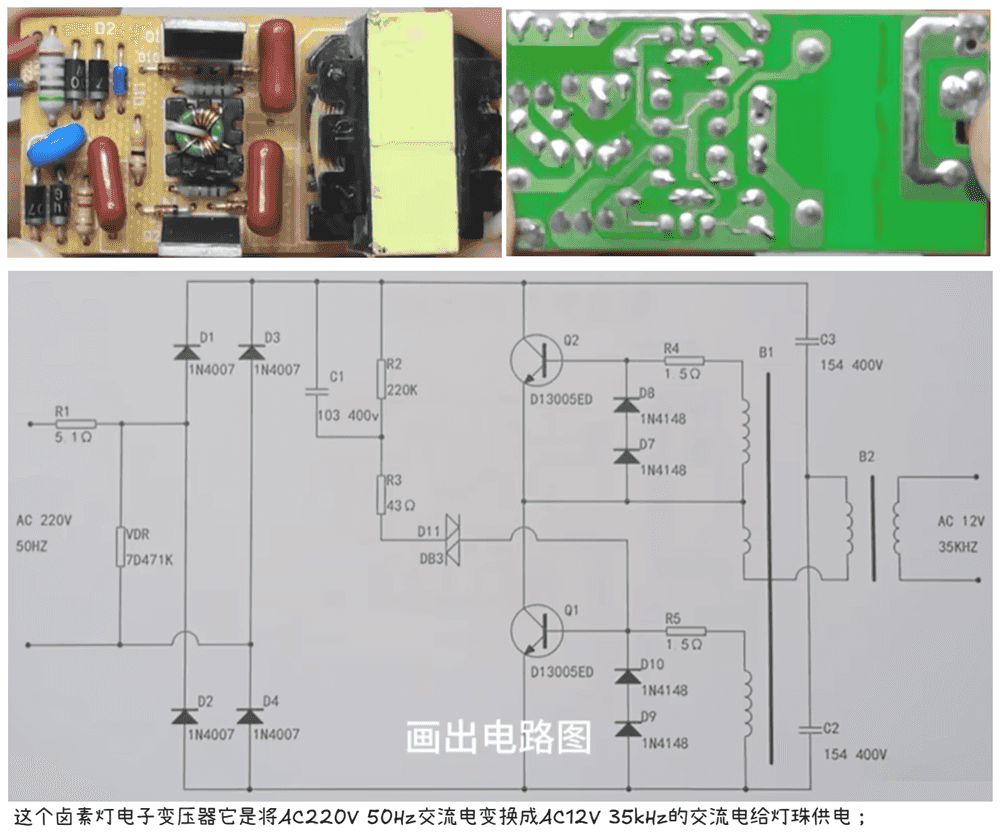

卤素灯电子变压器电路分析
这是12V卤素灯上的电子变压器电源板，这个卤素灯电子变压器它是将AC220V 50Hz交流电变换成AC12V 35kHz的交流电给灯珠供电；

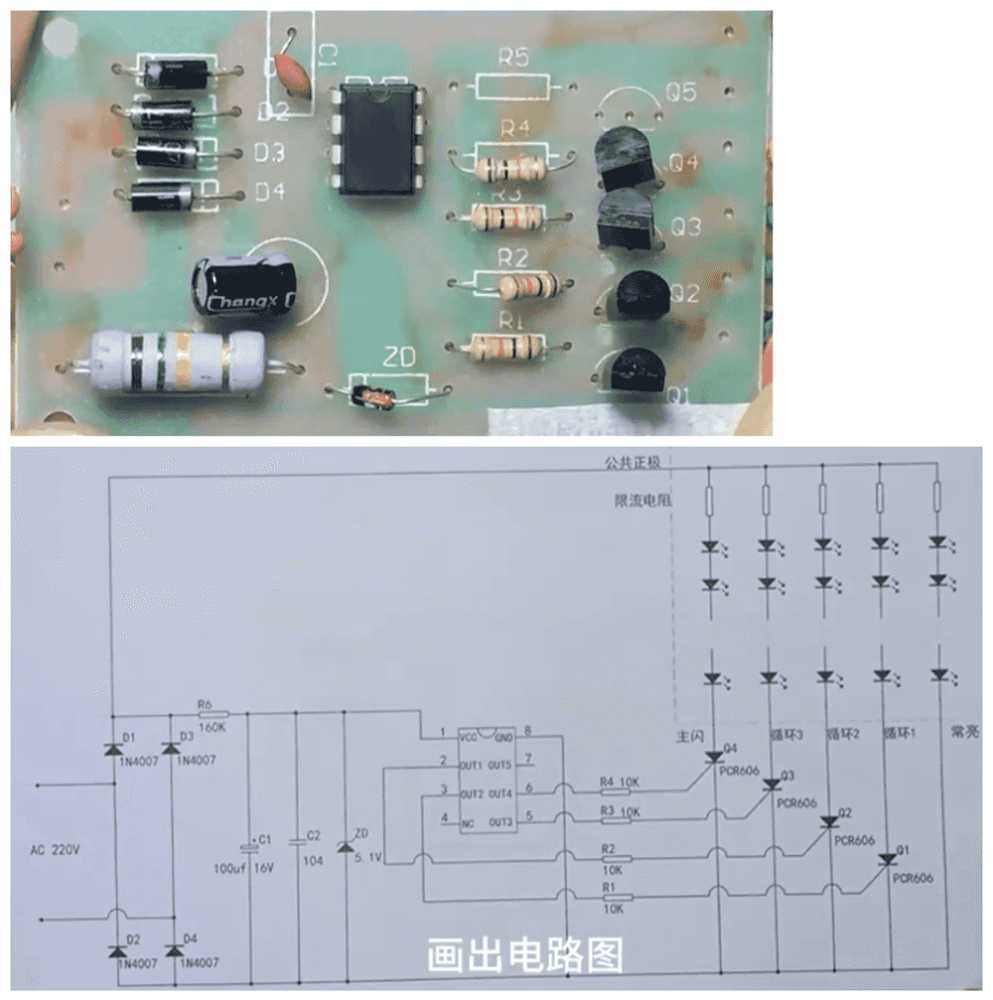

LED灯箱控制器电路分析

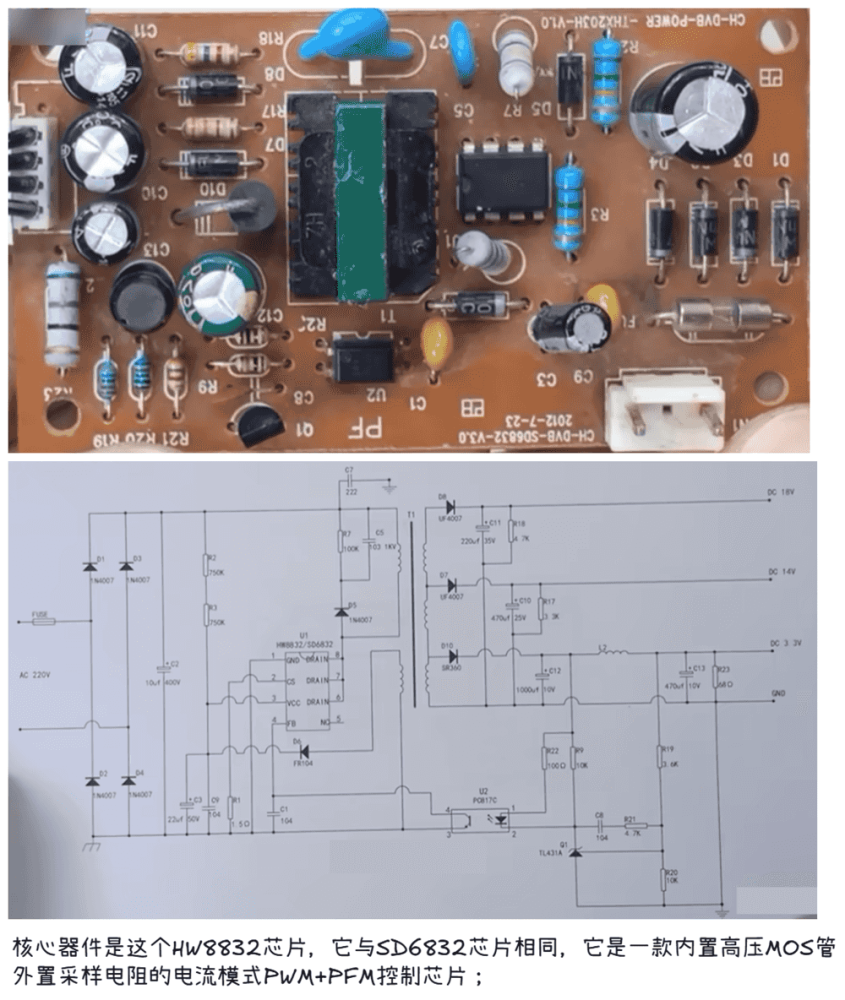

机顶盒电源板电路分析
这是一个卫星机顶盒的电源板，核心器件是这个HW8832芯片，它与SD6832芯片相同，它是一款内置高压MOS管外置采样电阻的电流模式PWM+PFM控制芯片；

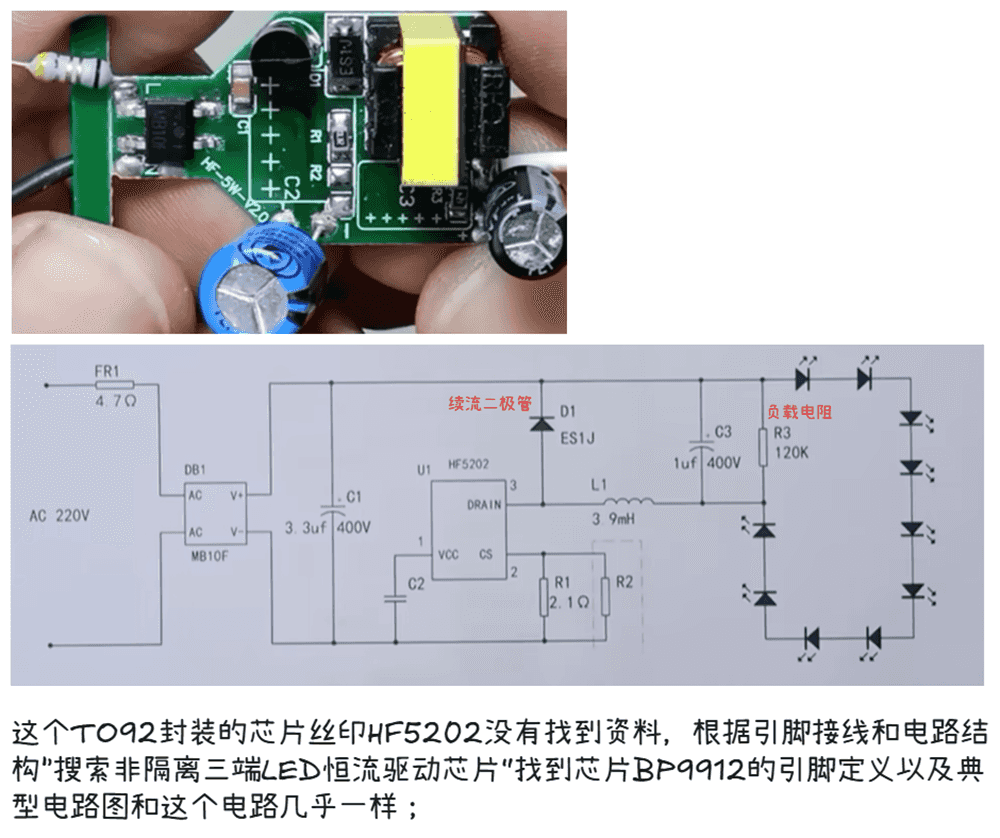

LED灯恒流驱动电路分析，使用HF5202芯片
这是从LED灯泡里拆的驱动电源板，HF5202这个3脚芯片；这个TO92封装的芯片丝印HF5202没有找到资料，根据引脚接线和电路结构“搜索非隔离三端LED恒流驱动芯片”找到芯片BP9912的引脚定义以及典型电路图和这个电路几乎一样；

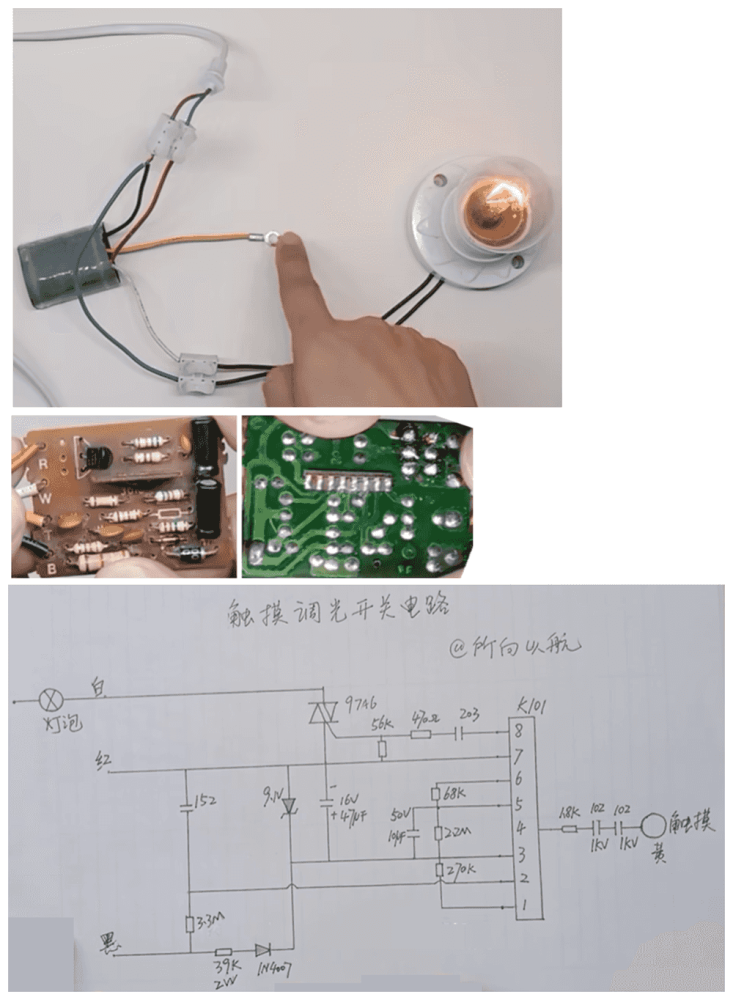

分析触摸调光开关电路
今天拆解一个触摸调光开关，

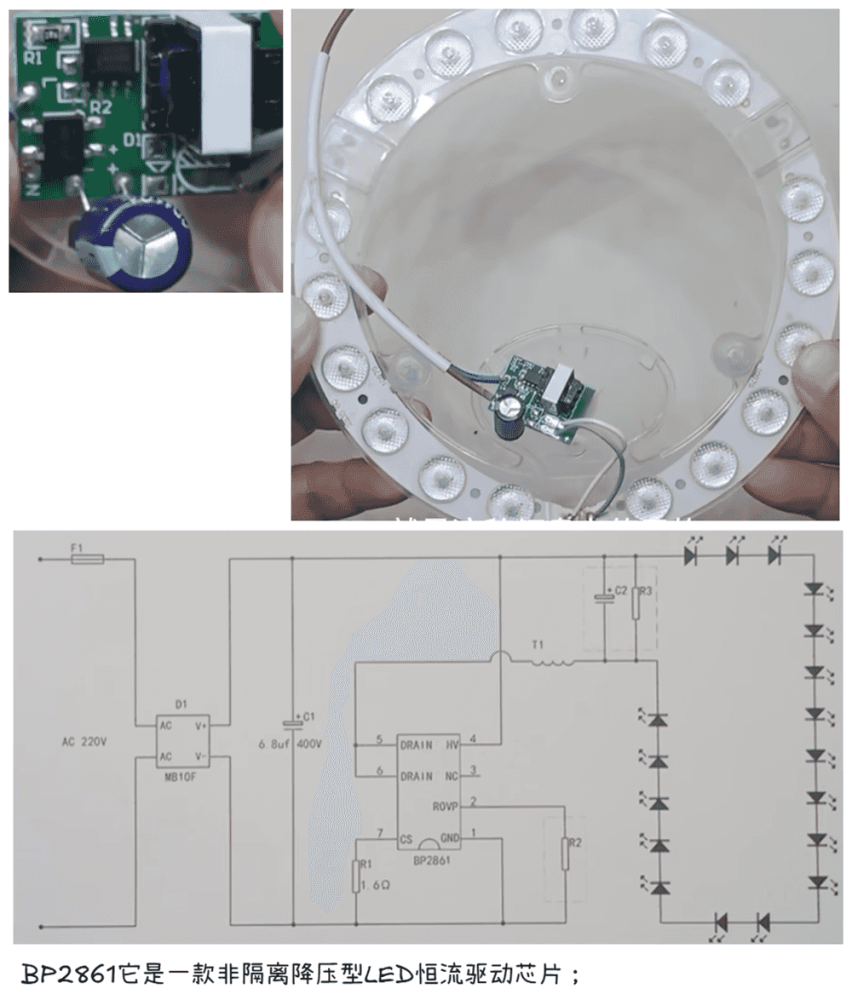

LED灯盘恒流驱动电路分析（BP2861)
这是LED灯盘恒流驱动板【BP2861】，也就是这种灯盘上使用的，在家用的节能灯中使用的比较多；一个贴片整流桥，一个丝印为BP2861的7脚芯片，一个电解电容，一个电感线圈
