示波器使用技巧

钩子相当于万用表的红笔，夹子相当于万用表的黑表笔；

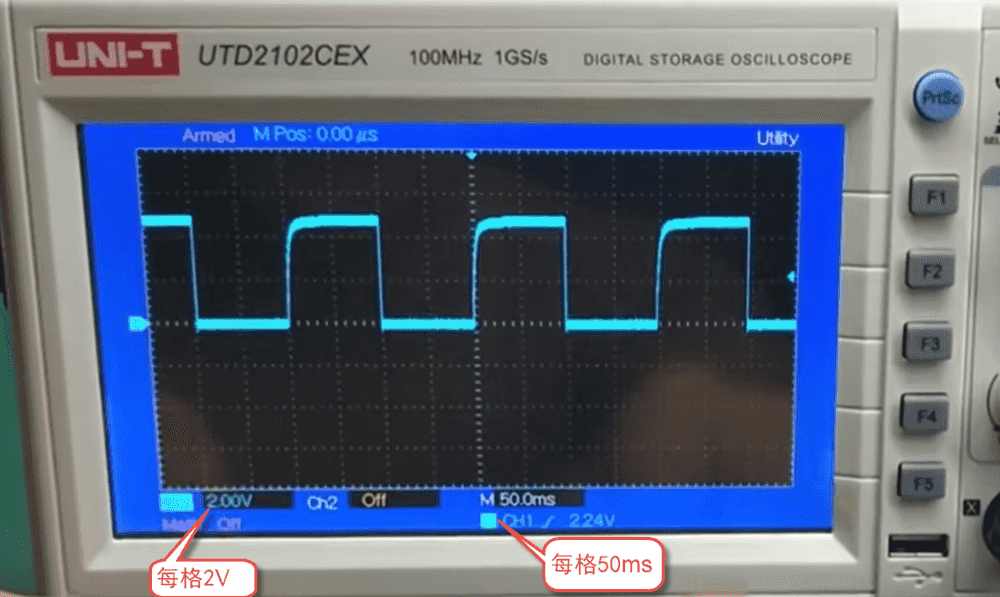

1. 从下图中可以发现每格代表2V，竖向占用两格多点，大概是5V; 横向每格是50ms,占用4格，所以每个周期就是200ms是0.2秒，转成频率就是1/0.2=5hz; 可以打开自动显示当前频率的项；Utility——下一页——频率计打开即可；

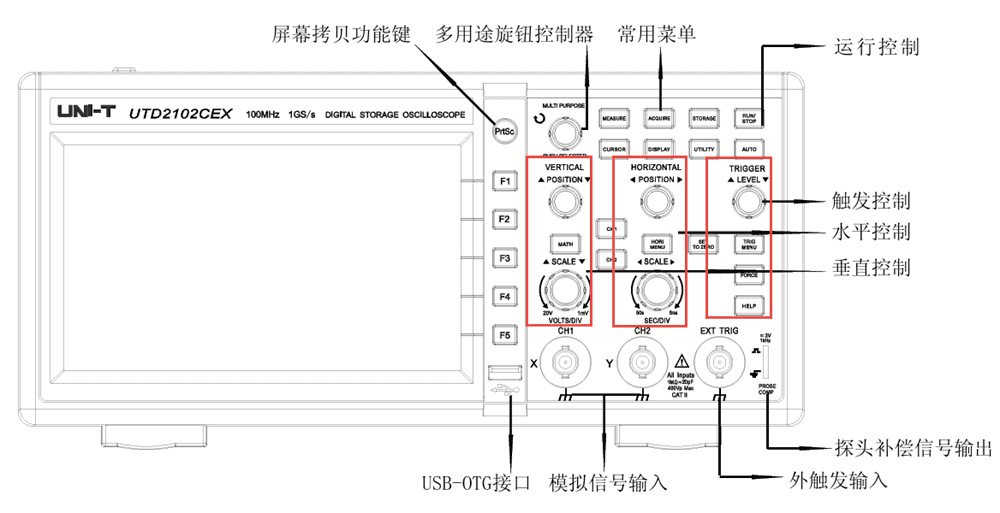

2. 第一列控制波形的上下移动和波形的高矮；第二列控制波形的左右移动和波形的宽窄；第三列是触发操作；

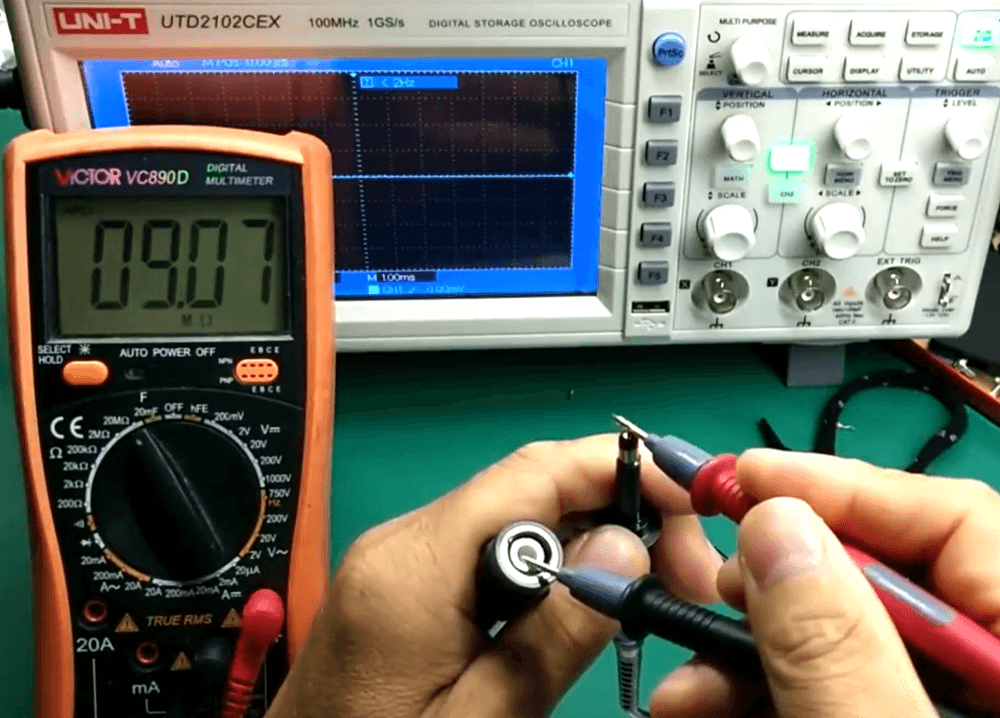

3. 探头的x10档，表示被测的信号经过探头以后衰减到原有信号的1/10加载到示波器内部的；示波器中的探头配置与手里的探头要对应；探头的x10档的阻值很大，大约10M左右；在测试驱动能力比较弱的信号需打到x10档，这样对信号就没有干扰了；x1档阻值很小在测晶振时相当于给晶振并联了一个负载，有时会带不到动造成停振；

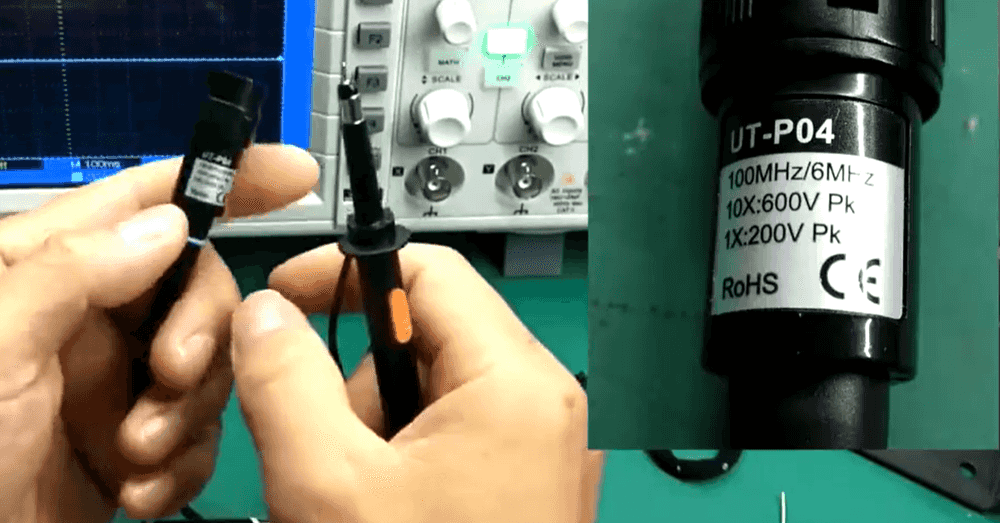

4. 示波器的带宽，指综合带宽；x1档时带宽是6mhz; x10档时带宽是100mhz;
