PLC作为服务器，摩尔信使作为客户端的Modbus TCP通讯

情况描述

现在的场景是这样的，现场的PLC是物理真实的，而模拟软件如摩尔信使，让他们之间进行modbus TCP通讯；先让PLC做服务器，摩尔信使软件做客户端进行通讯；后让PLC做客户端，摩尔信使软件做服务器进行通讯；

摩尔信使MThings做为客户端的配置

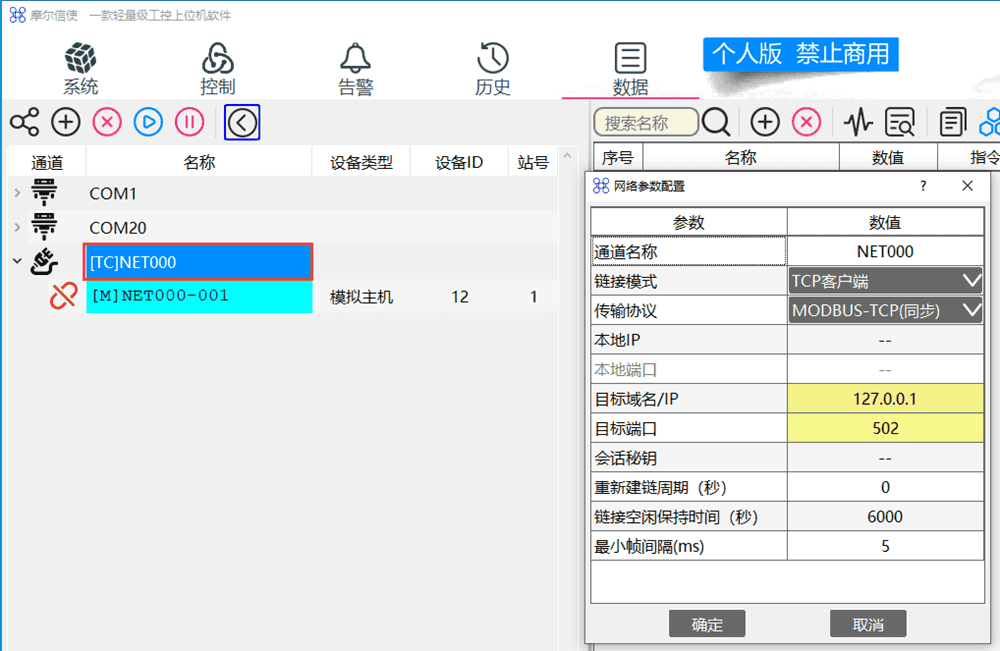

此时我们需要进行修改服务器的地址，将其个改为真实的服务器地址；如192.168.10.50，此时可以明确MThings软件是做为客户端的，PLC是做为服务器的。

将MThings配置成如下图所示，然后启用轮询就可以通讯数据了；如果要传递浮点数Float需要将字序 and 字节序都调成大端；

在PLC中的配置，PLC做服务器端

在PLC中的配置，直接从库指令中拖放Modbus TCP的Server指令即可，因为此时PLC是做作服务器，如果连接成功，在状态图表中修改新值，就会有数据上的变化，如下图所示：

摩尔信使MThings做为服务器的配置

直接新建连接就可以了，可以参数都保持默认即可；

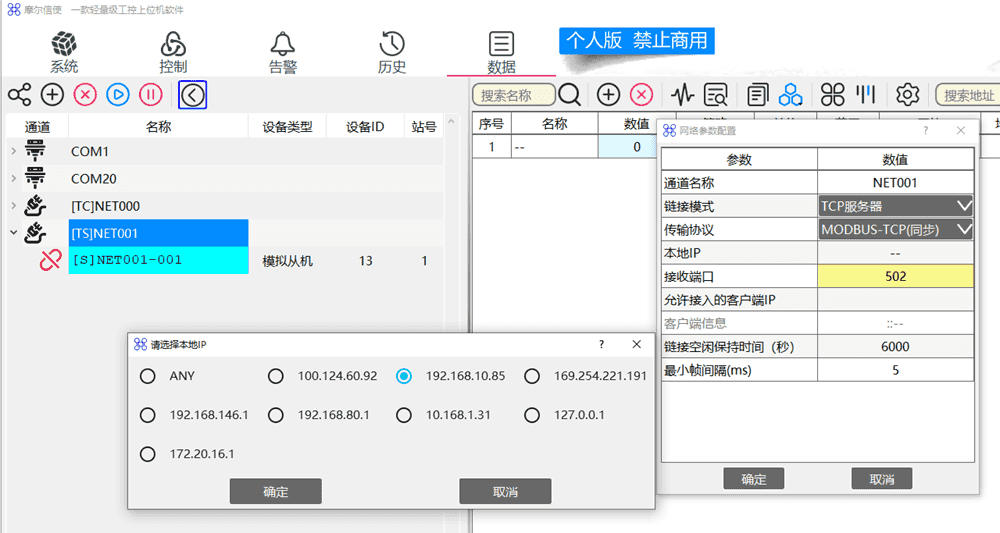

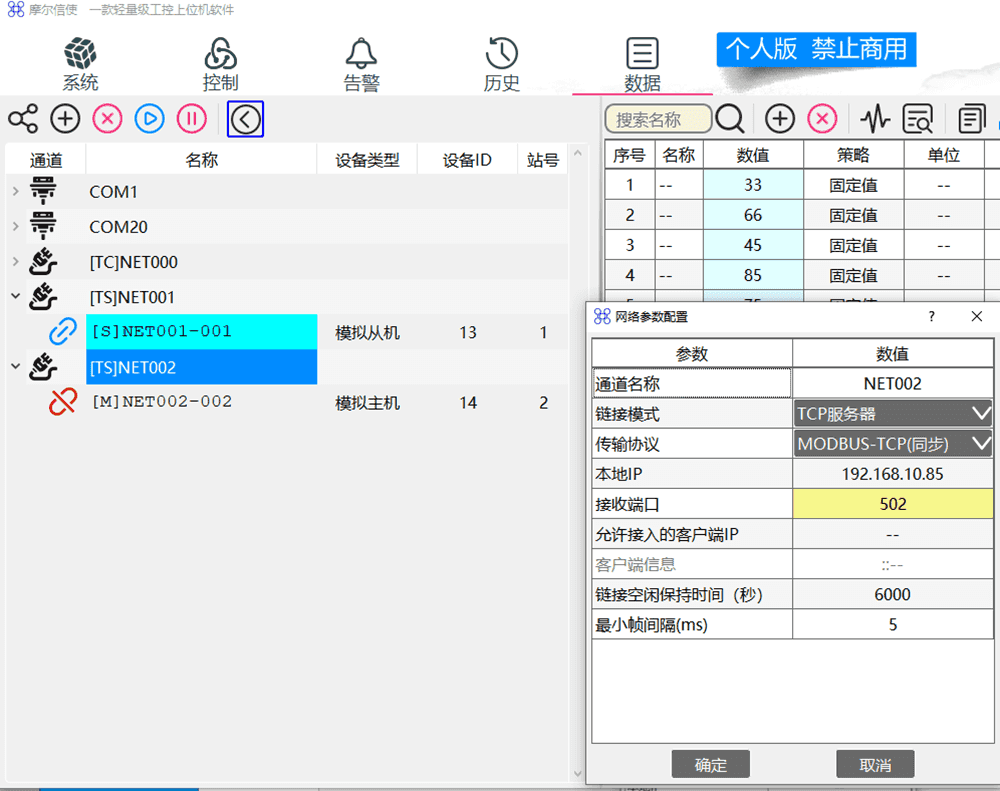

设置本机地IP地址，根据实际情况进行填写。

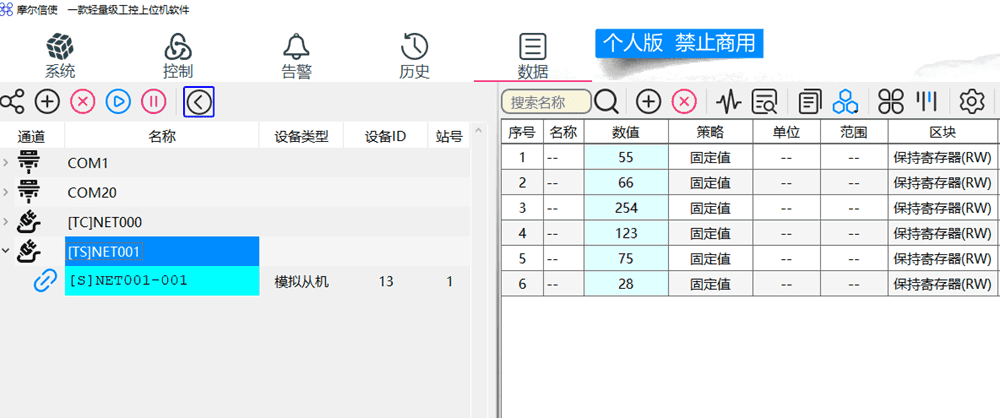

添加寄存器，也就是点击加号新增数据配置；

在PLC中的配置，PLC做客户端

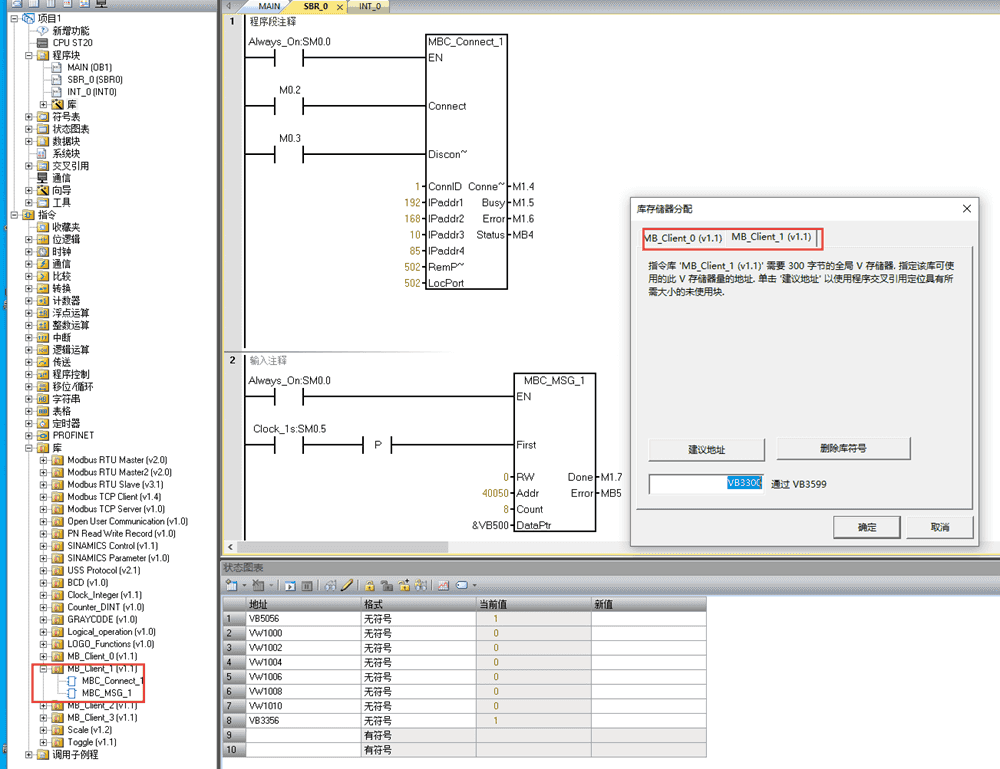

每个 MB_Client指令库只能创建一个Mdobus TCP连接，如果一个S7-200 SMART 需要连接多个Modbus TCP 服务器端，则需要购买多个名称不同的MB_Client指令库（例如MB_Client_0，MB_Client_1，MB_Client_2）。

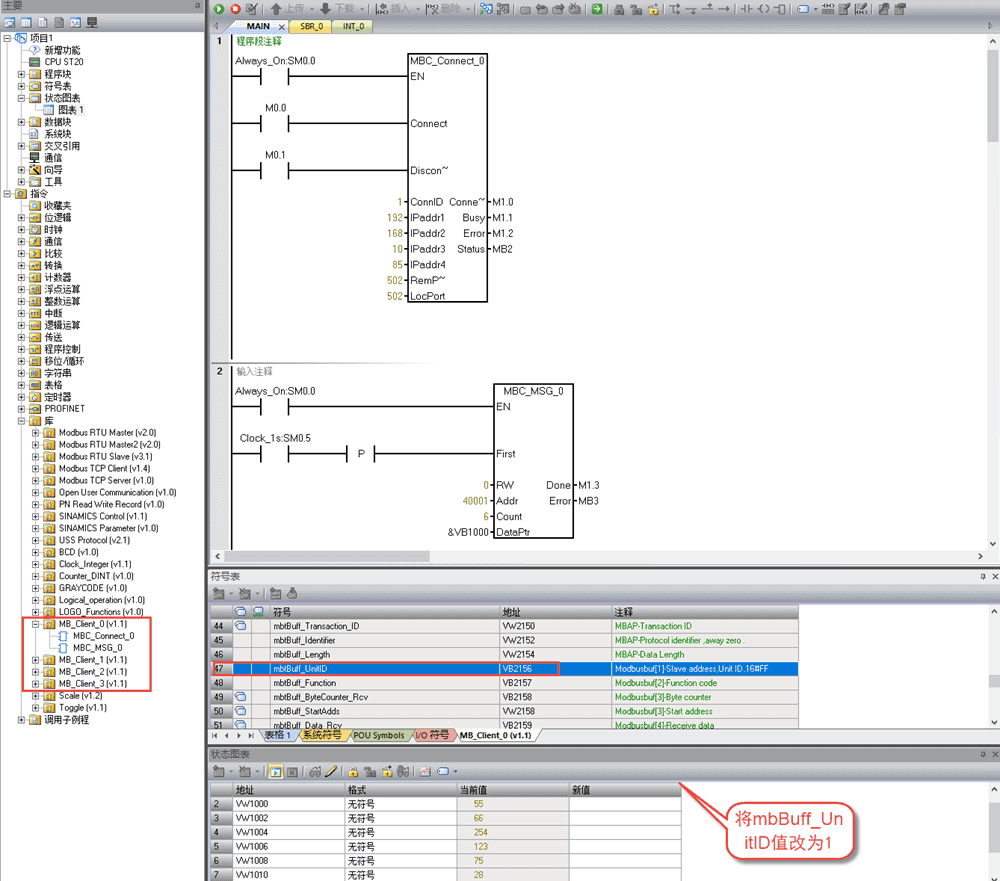

修改MB_Client指令库符号表，S7-200 SMART MB_Client指令库在与一些Modbus TCP 网关通信时，可能需要修改指令库中变量“mbtBuff_UnitID”数值，该数值默认为255 。如果 Modbus TCP 服务器站地址 Unit ID ，则需要将指令库中变量“mbtBuff_UnitID”数值设置与服务器站地址相同即可。

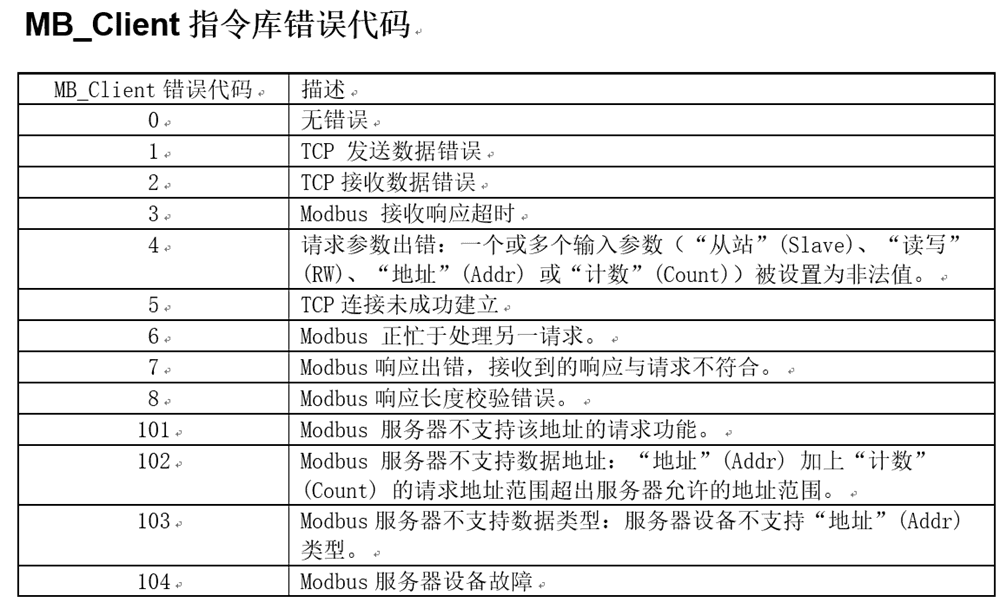

MB_Client指令库错误代码

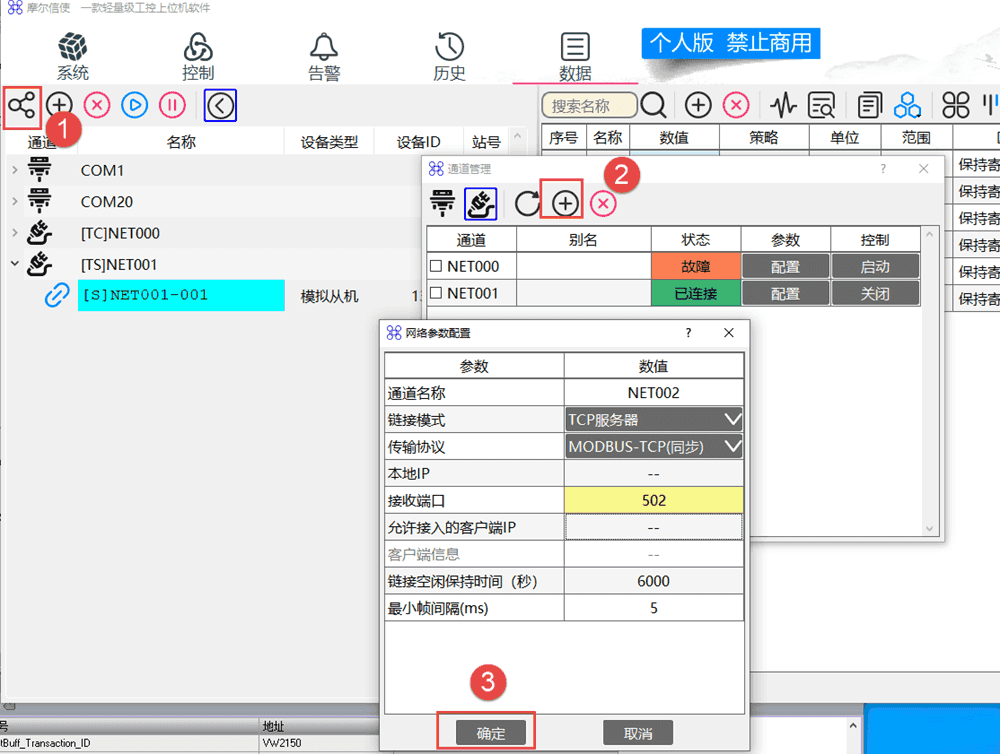

现在测试一台PLC做为Modbus TCP客户端，有多个客户端与不同的服务器进行连接；首先点击通道管理——-网络管理——-网络参数配置；添加更多的网络端口；

需要注意的是不同有Modbus TCP服务器有不同的站号和本地IP，不能一样；由于本只能模拟一台Modbus TCP服务器，所以就不再演示了。

PLC中作为客户端时，有多个客户端时，站号 and 本地IP，不能一样；“mbtBuff_UnitID”数值也要改成与服务器相同的站号；

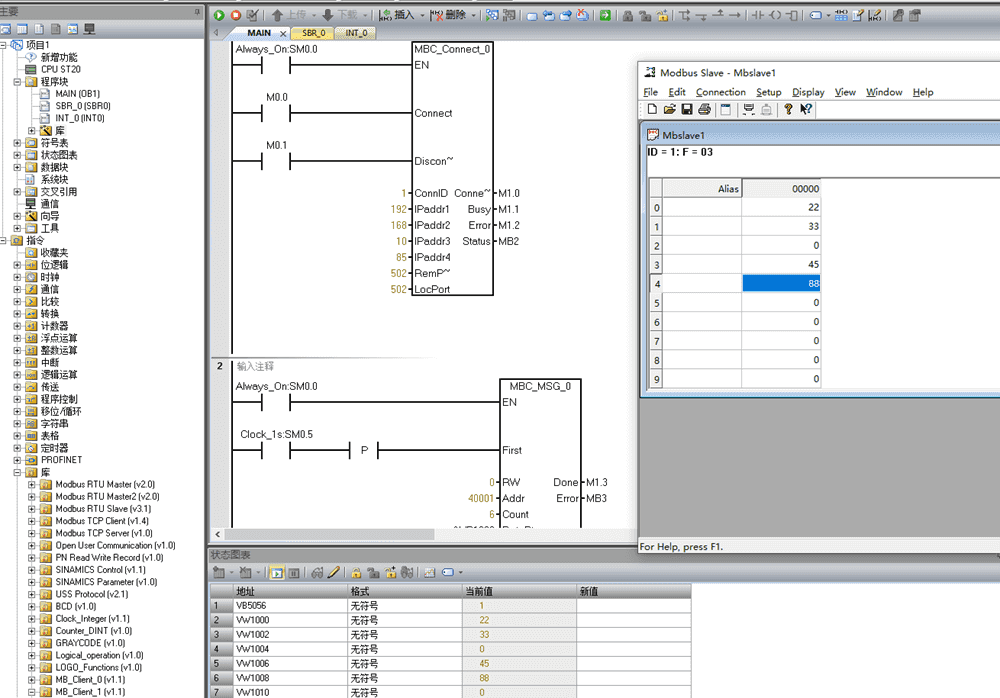

同理使用Modbus Slave来模拟服务器结果也是一样的。
