Modbus通讯常用调试工具

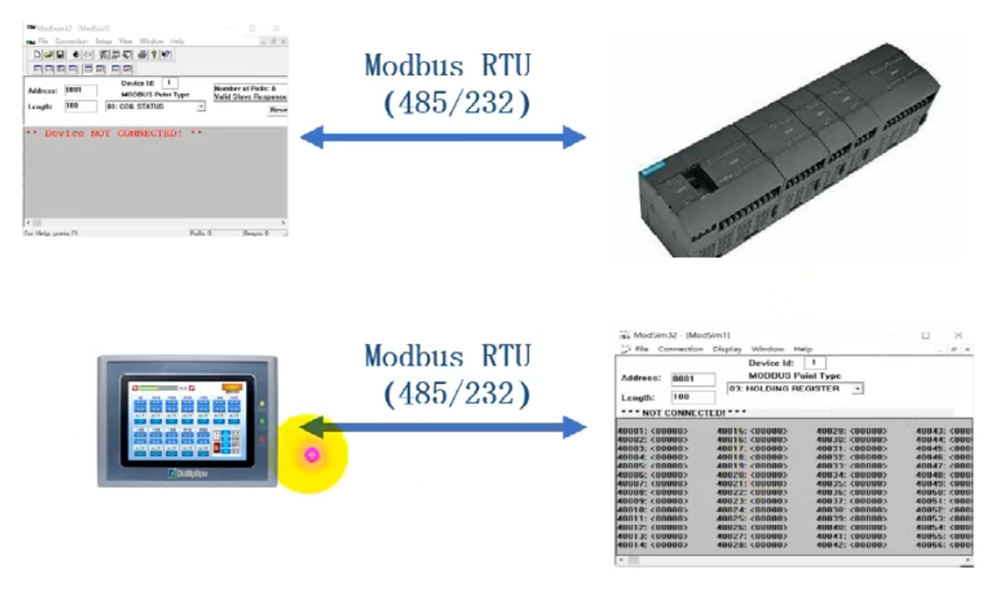

PLC与触摸屏Modbus RTU通讯问题

• 用modscan软件模拟一个上位主站，因为modscan的参数很容易配置；
• 用modsim软件模拟一个从站，与HMI进行通讯；
• 用到USB 转RS485模块；

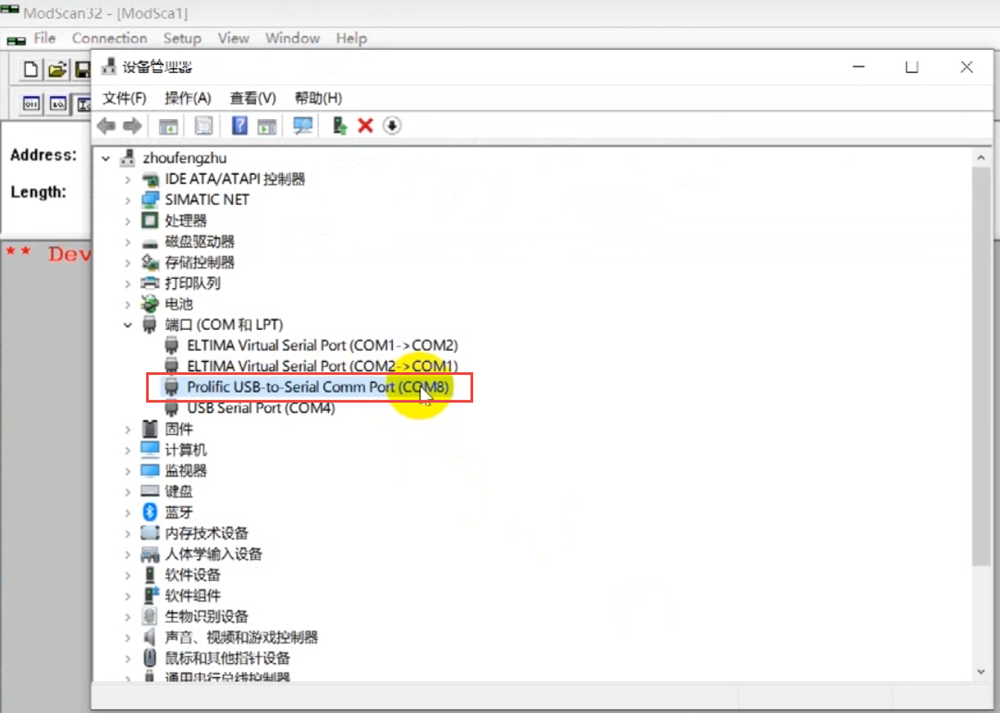

查看COM口的端口号；

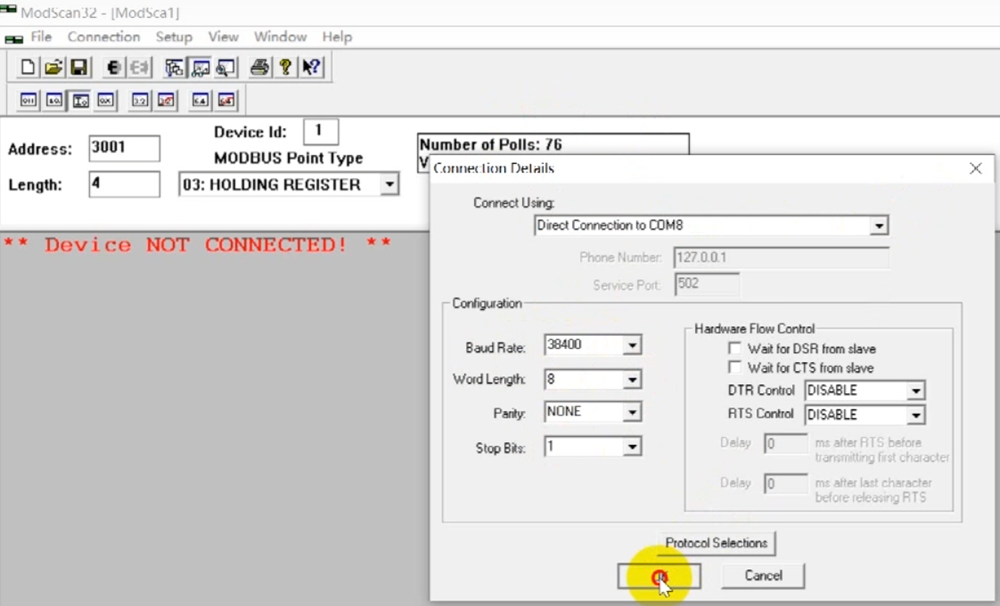

Modscan的连接参数；

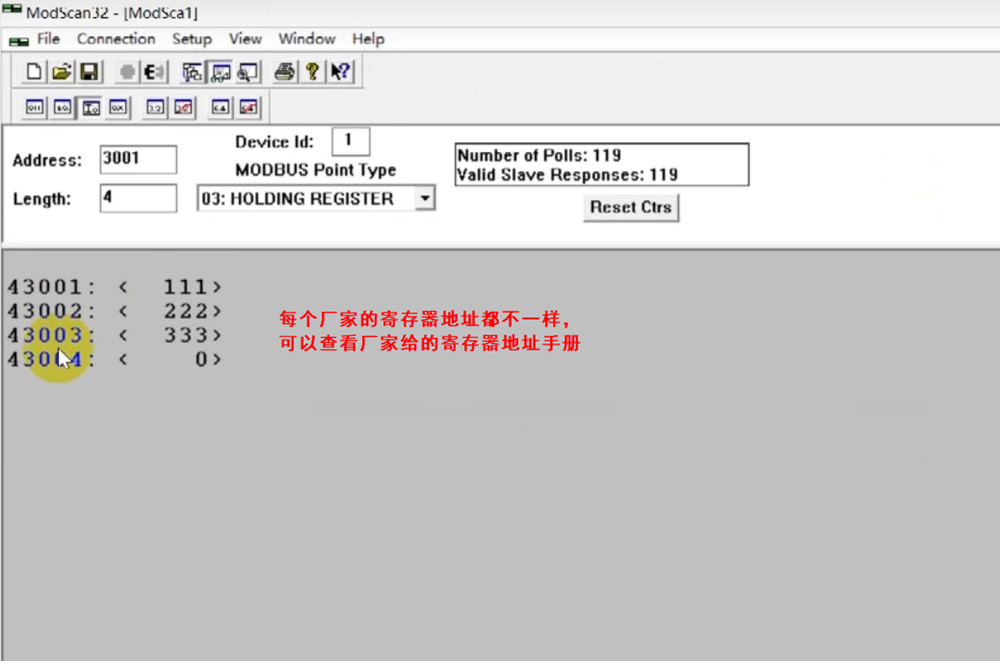

此例ModScan软件是模拟HMI触摸屏的，可以可以在里面修改数据。

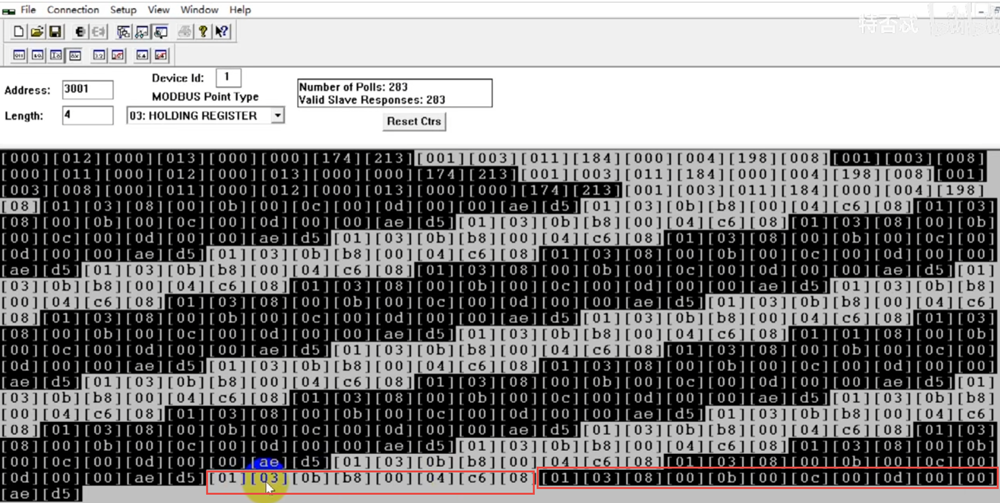

灰色是请求报文，黑色的是响应报文；Device Id从站号，功能码03；0B B8是3000；0004个WORD即8个字节，C6 08校验码；

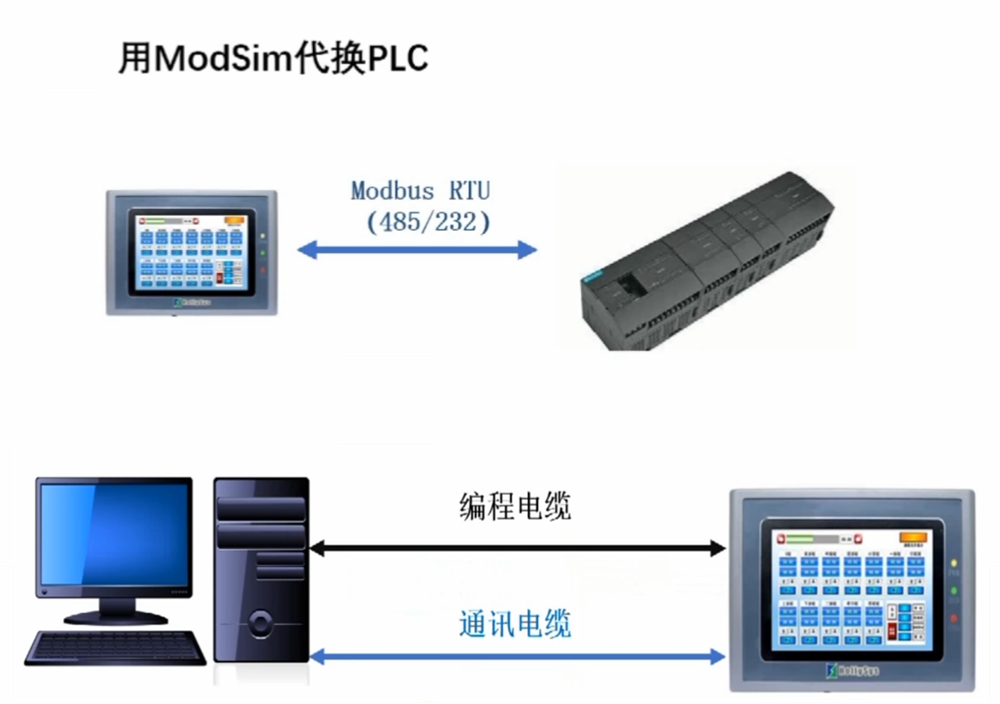

用ModSim代换PLC进行通讯排除故障

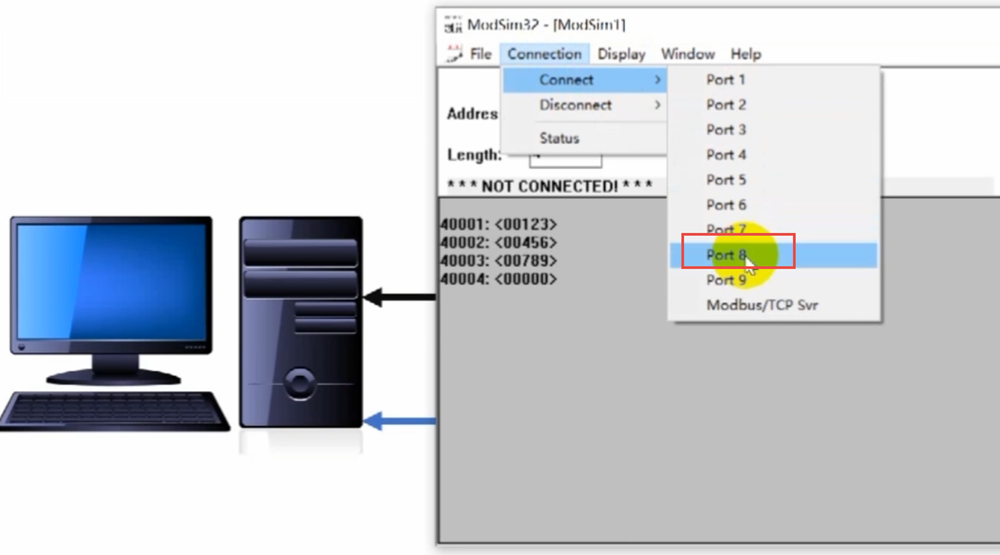

打开ModSim软件设置连接端口；

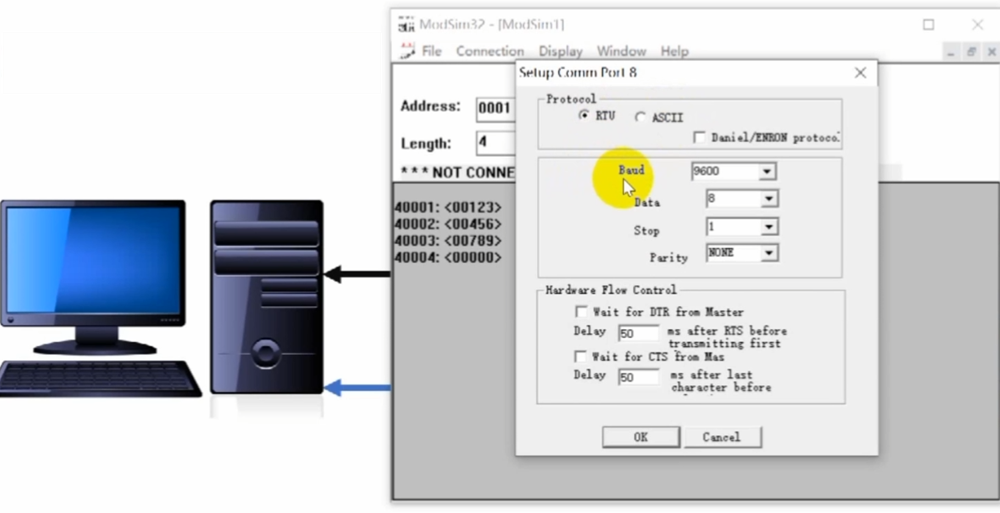

设置modbus 的连接参数

它是作为一个PLC的角色，作为一个从站来处理数据；让HMI来访问；ModSim可以模拟出多个从站来；改变不同的Device Id就是不同的从站了。

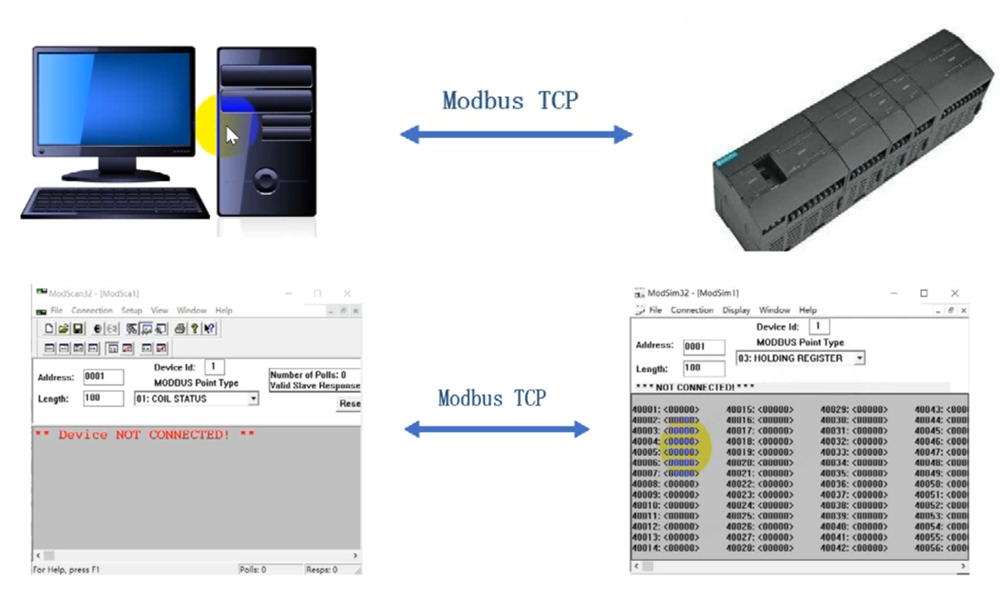

Modbus TCP通讯

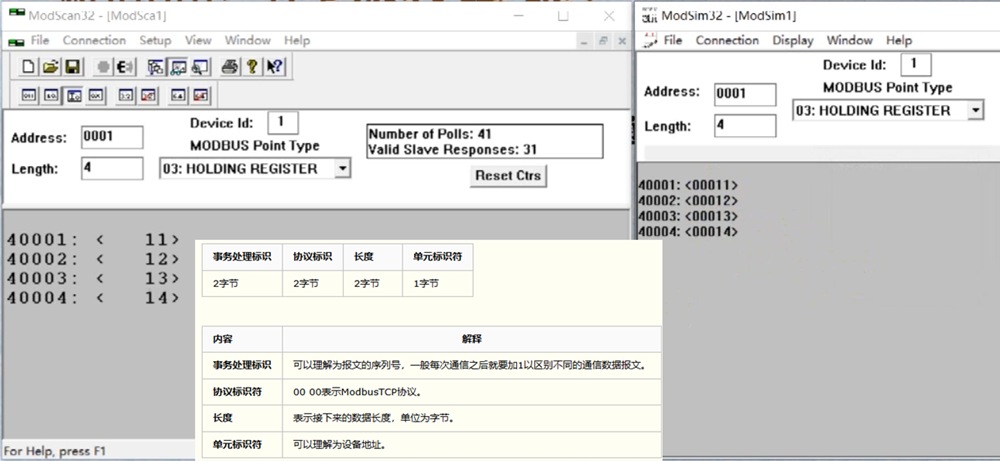

可以查看报文来了解通讯的情况

在Modbus-TCP中是可以一个从站ModSim，和多个从站ModScan的; 也就是可以多个主站同时扫描通讯，只是读取的区域不同，这样也就比较方便Modbus_TCP组网；
