本例介绍了 WinCC 通过 Modbus TCP 协议直接读取仪表数据的实战过程。通常情况下，仪表上传的数据多为整数，但面对浮点数需求时，直接在 WinCC 中处理往往比在 PLC 中（通过大端小端转换或移位）更为复杂且容易出错。

1. 驱动配置与连接设置

首先在 WinCC 中添加 Modbus TCP 驱动并创建连接，设置服务器地址（本例为本地电脑 IP）。关键步骤：必须勾选「转换字类型数据为 32 位值」选项，这是正确读取浮点数的基础。

2. 仿真测试环境搭建

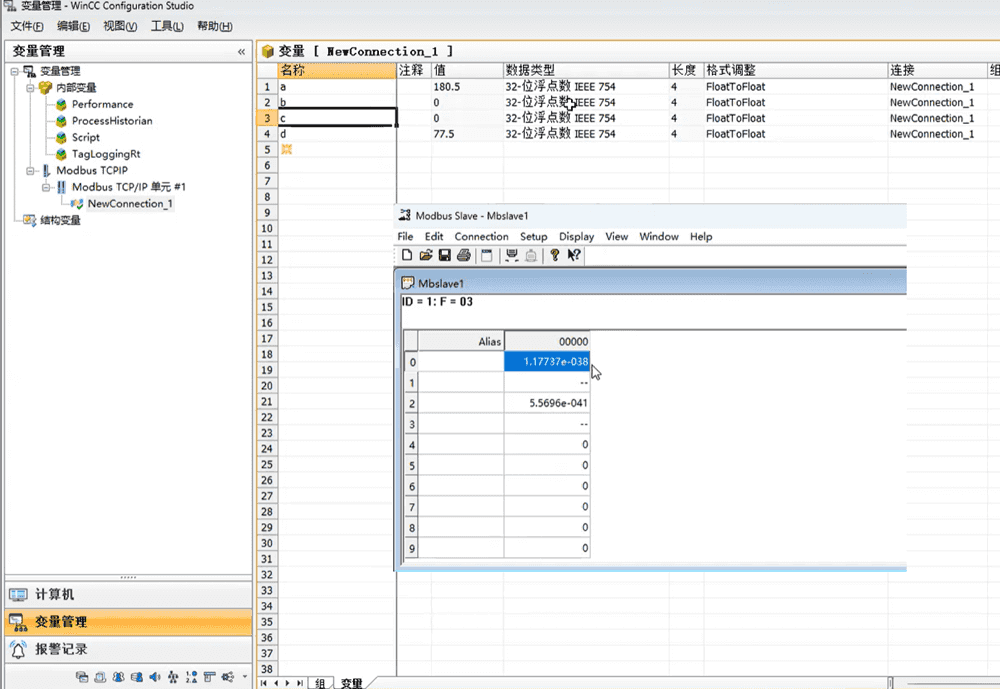

为了验证处理效果，我们使用 Modbus Slave 软件来模拟仪表端。通过该工具，我们可以直观地观察到浮点数在寄存器中的排列方式。

3. 字节序（Endianness）对显示的影响

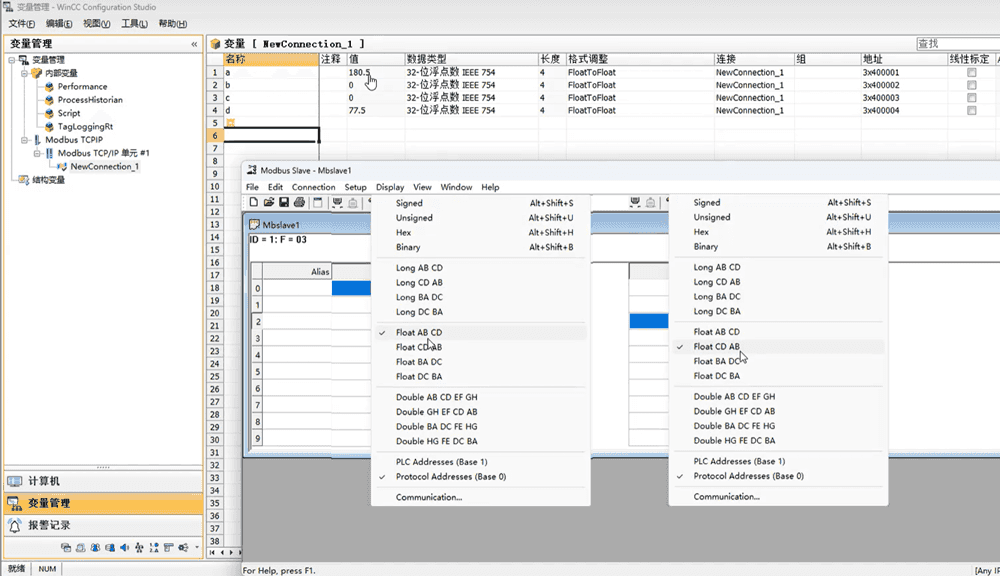

运行 WinCC 后，有时会发现数据出现在非预期的寄存器位置（如 a 处或 d 处）。这通常是由大端在前（Big-endian）或小端在前（Little-endian）的差异造成的：

• 位置 a 使用的是 Float AB CD 格式
• 位置 b 使用的是 Float CD AB 格式

4. 兼容性与局限性

Modbus 驱动通常能很好地支持 AB CD 或 CD AB 这种常见的排列。然而，如果仪表采用的是 Float BA DC 或 Float DC BA 这种特殊的字节交换方式，WinCC 可能无法直接识别。

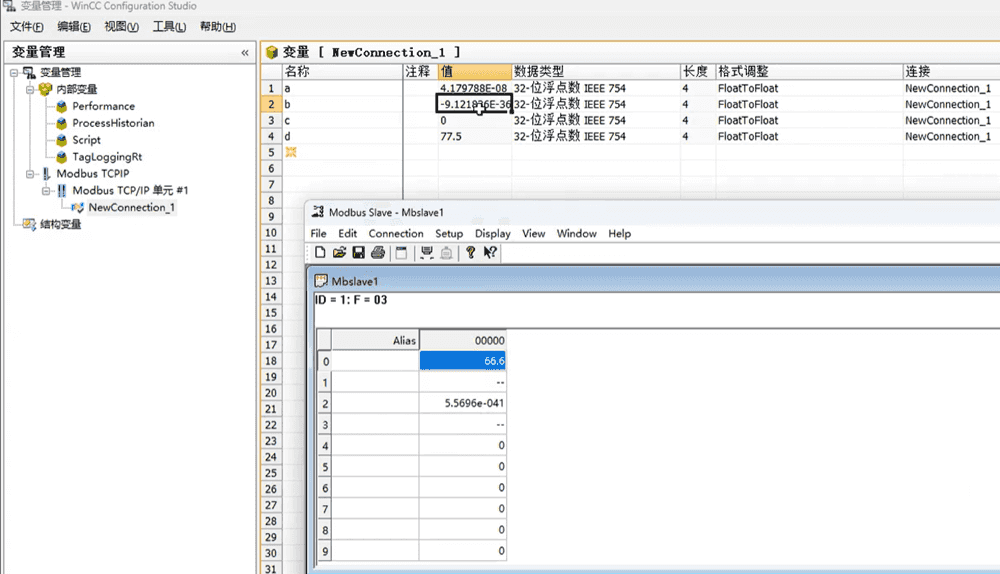

实践案例：若将数据 A 改为 66.6，而在 WinCC 中显示值异常，说明字节序设置不匹配。正规仪表厂家通常支持标准的大端或小端转换。若遇到非标的字节交换，建议直接更换支持标准的仪表以降低开发难度。
