Modbus RTU 485通讯结构详解

Modbus RTU 通讯结构详解

功能码 01H – 读线圈状态

主站 → 从站（请求帧）
字段名称	说明	示例值
从站地址	目标设备编号	`0x01`
功能码	读线圈状态	`0x01`
起始地址	地址高 + 低	`0x00 0x13`
线圈数量	高位 + 低位	`0x00 0x25`
CRC	CRC 校验	`0xXXXX`

从站 → 主站（响应帧）
字段名称	说明	示例值
从站地址	响应地址	`0x01`
功能码	回显功能码	`0x01`
字节数	返回字节	`0x05`
线圈状态	状态打包	`0xCD 0x6B 0x05 0x00 0x00`
CRC	CRC 校验	`0xXXXX`

功能码 03H – 读保持寄存器

主站 → 从站（请求帧）
从站地址	目标地址	`0x01`
功能码	读取保持寄存器	`0x03`
起始地址	高位 + 低位	`0x00 0x6B`
寄存器数量	高位 + 低位	`0x00 0x03`
CRC	CRC 校验	`0xXXXX`

从站 → 主站（响应帧）
从站地址	回显地址	`0x01`
功能码	回显功能码	`0x03`
字节数	返回字节数	`0x06`
数据	寄存器值	`0x02 0x2B 0x00 0x00 0x00 0x64`
CRC	校验	`0xXXXX`

功能码 05H – 写单个线圈

主站 → 从站（请求帧）
从站地址	设备地址	`0x01`
功能码	写线圈	`0x05`
线圈地址	高位 + 低位	`0x00 0xAC`
写入值	`0xFF00 = ON, 0x0000 = OFF`	`0xFF 0x00`
CRC	校验	`0xXXXX`

从站 → 主站（响应帧）
回显请求	所有字段与请求帧一致	完全一致

功能码 06H – 写单个保持寄存器

主站 → 从站（请求帧）
从站地址	设备地址	`0x01`
功能码	写单个寄存器	`0x06`
寄存器地址	高位 + 低位	`0x00 0x01`
写入值	2 字节	`0x00 0x03`
CRC	校验	`0xXXXX`

从站 → 主站（响应帧）
回显请求	所有字段与请求帧一致	完全一致

功能码 10H – 写多个保持寄存器

主站 → 从站（请求帧）
从站地址	设备地址	`0x01`
功能码	写多个寄存器	`0x10`
起始地址	高位 + 低位	`0x00 0x01`
寄存器数量	写几个寄存器	`0x00 0x02`
字节数	后续数据长度	`0x04`
数据	数据内容	`0x00 0x0A 0x01 0x02`
CRC	校验	`0xXXXX`

从站 → 主站（响应帧）
从站地址	响应设备	`0x01`
功能码	回显	`0x10`
起始地址	确认地址	`0x00 0x01`
寄存器数量	确认写入个数	`0x00 0x02`
CRC	校验	`0xXXXX`

下面以工业在线PH/ORP分析仪进行modbus rtu 485通讯采集PH值为例：【有些时候使用modscan32软件无法采集，得使用串口调试助手软件才可以】

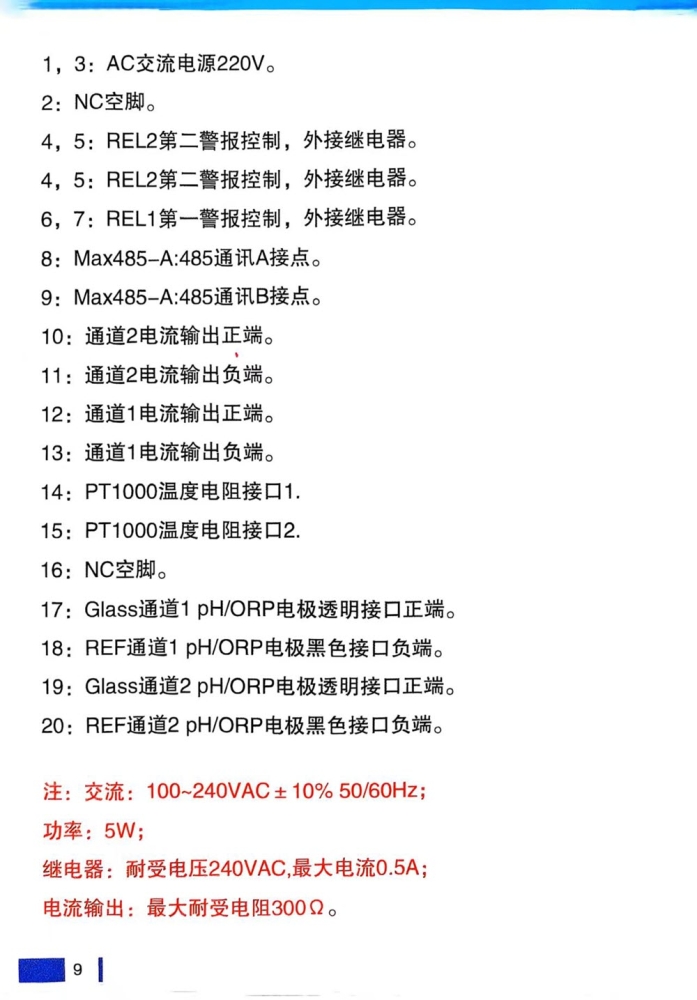

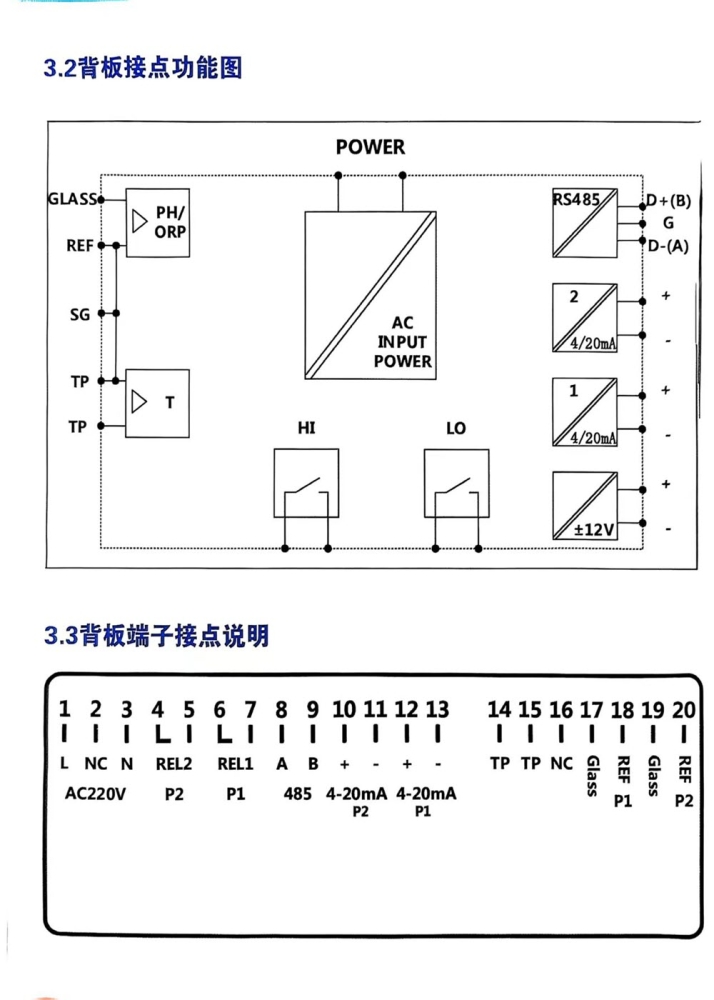

接线图

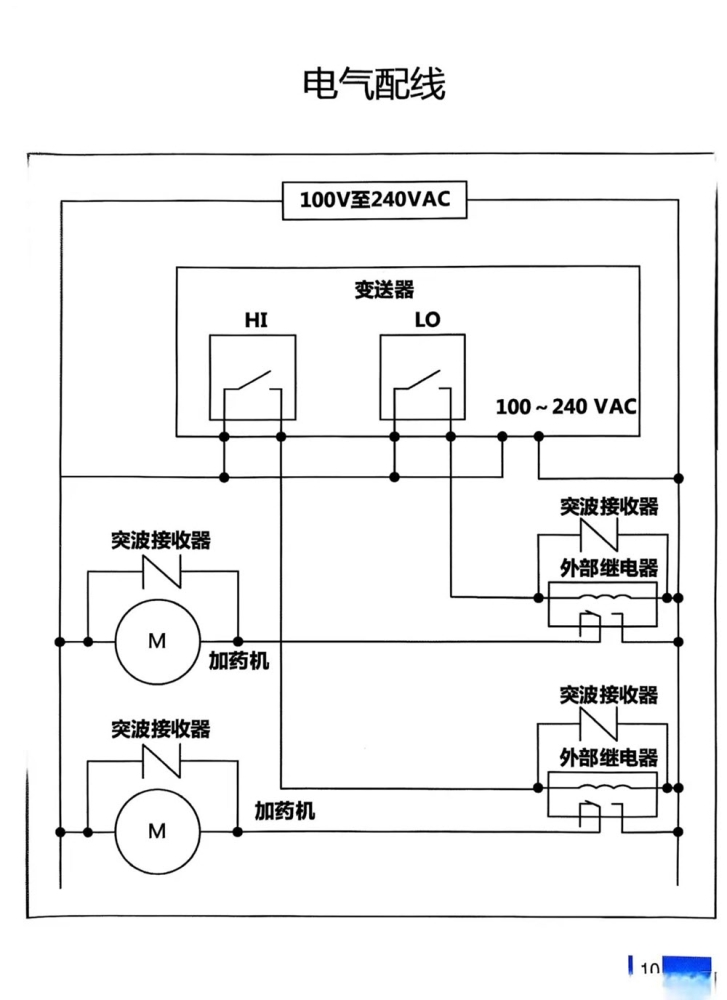

电气接线图

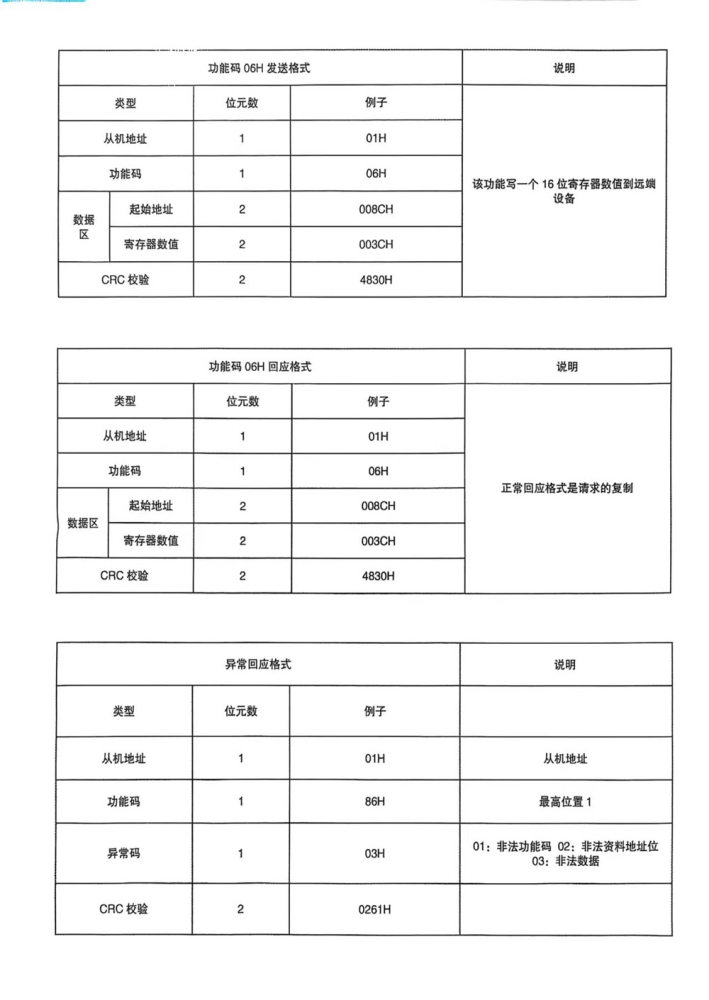

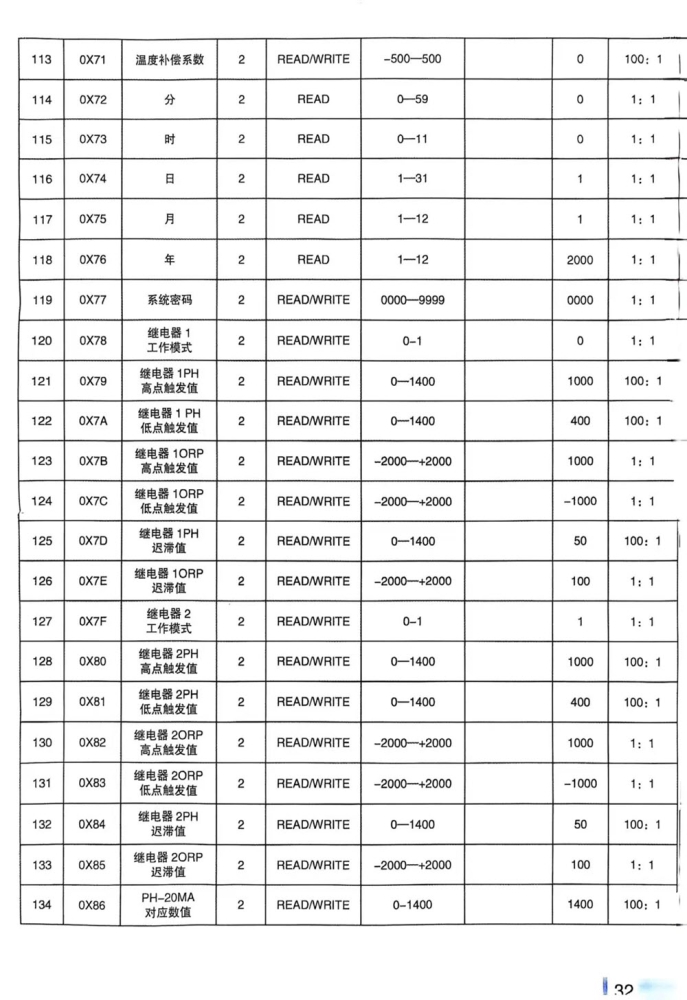

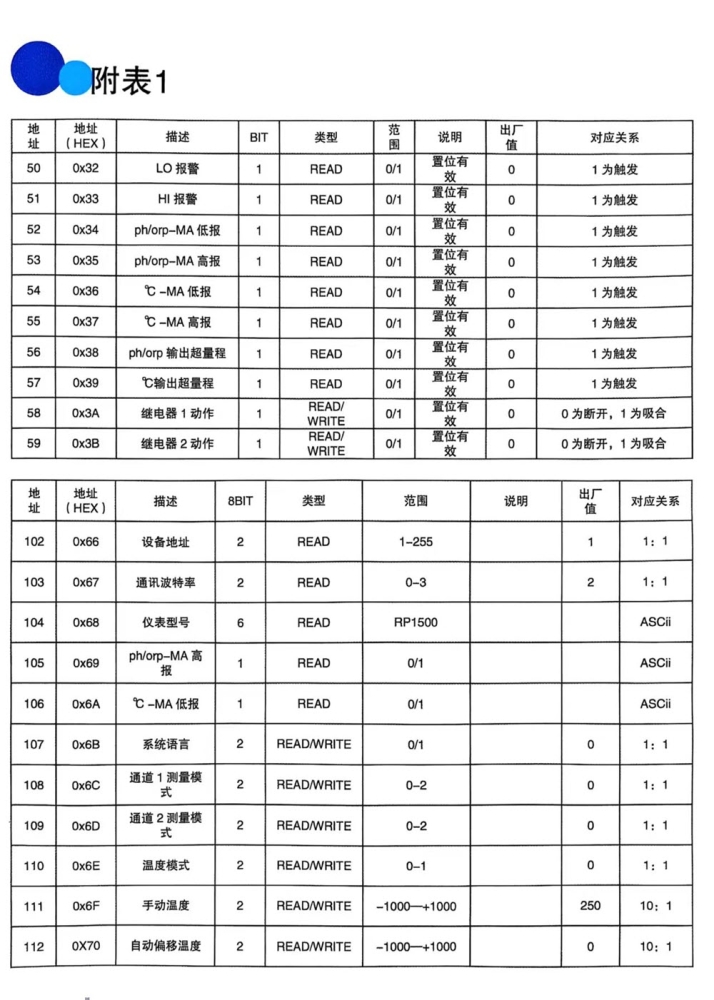

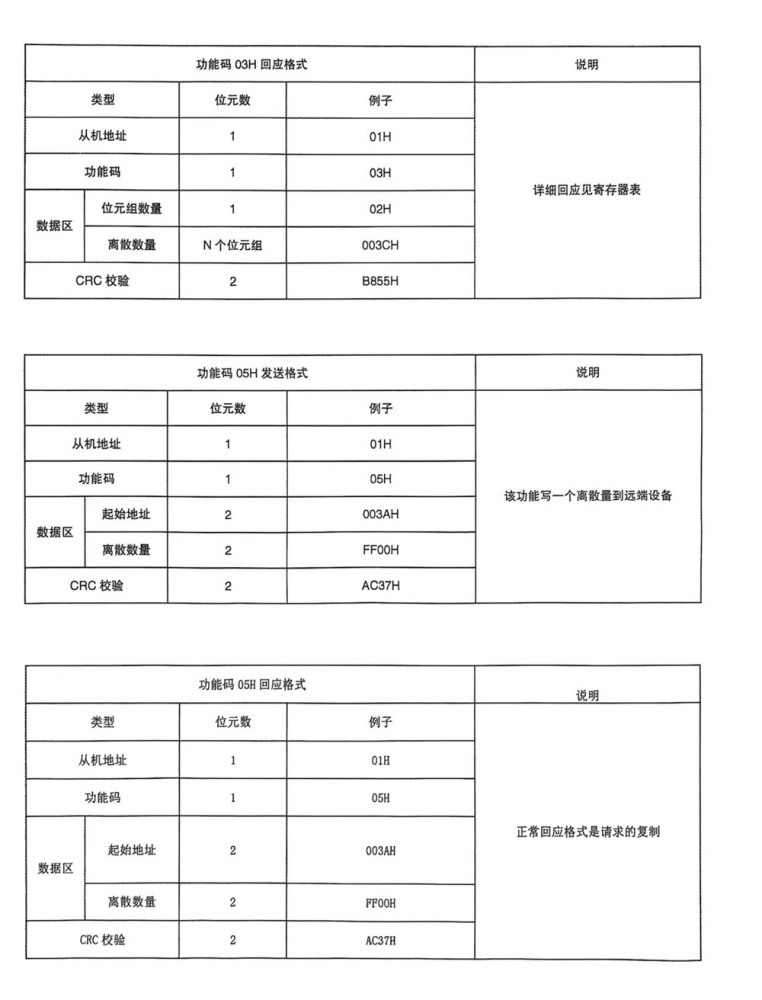

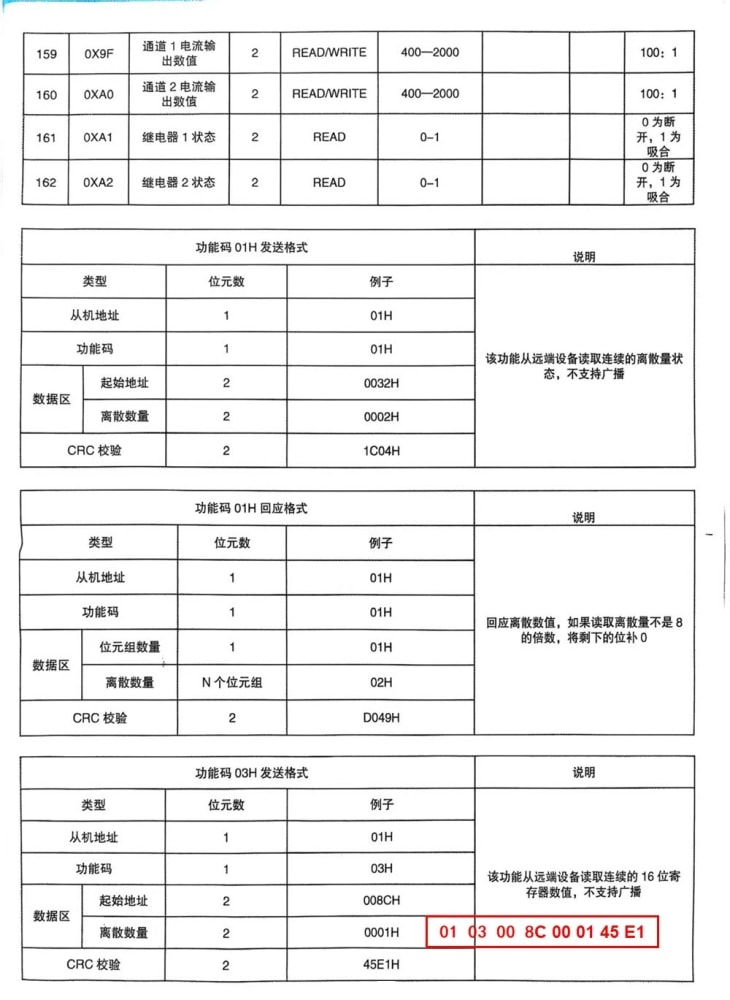

Modbus RTU通讯地址功能码列表

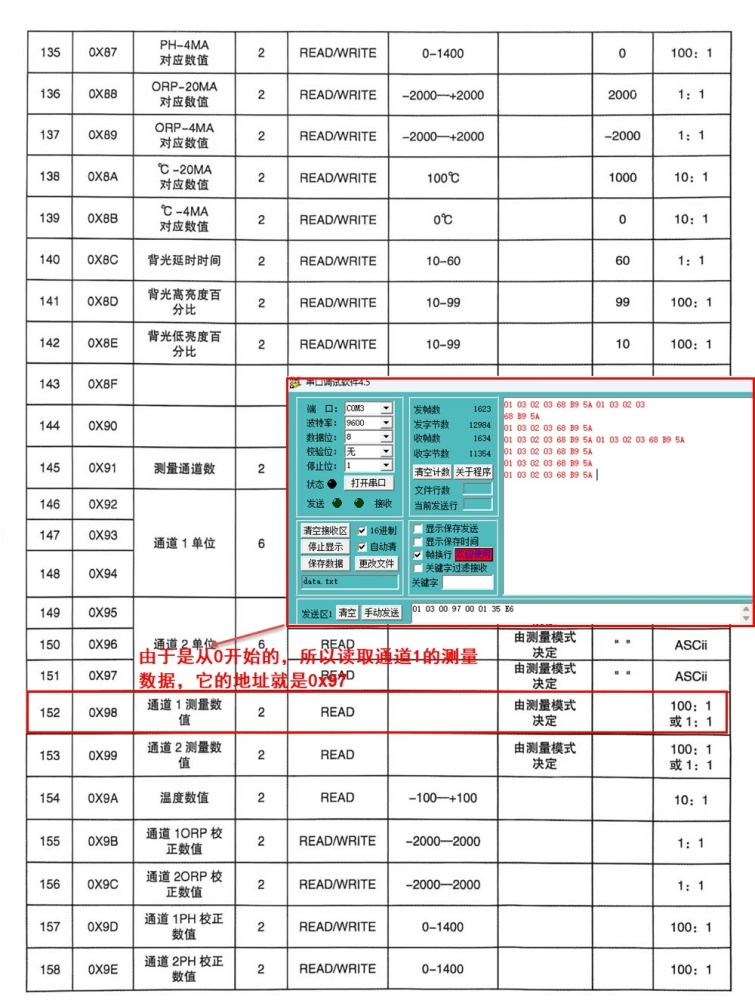

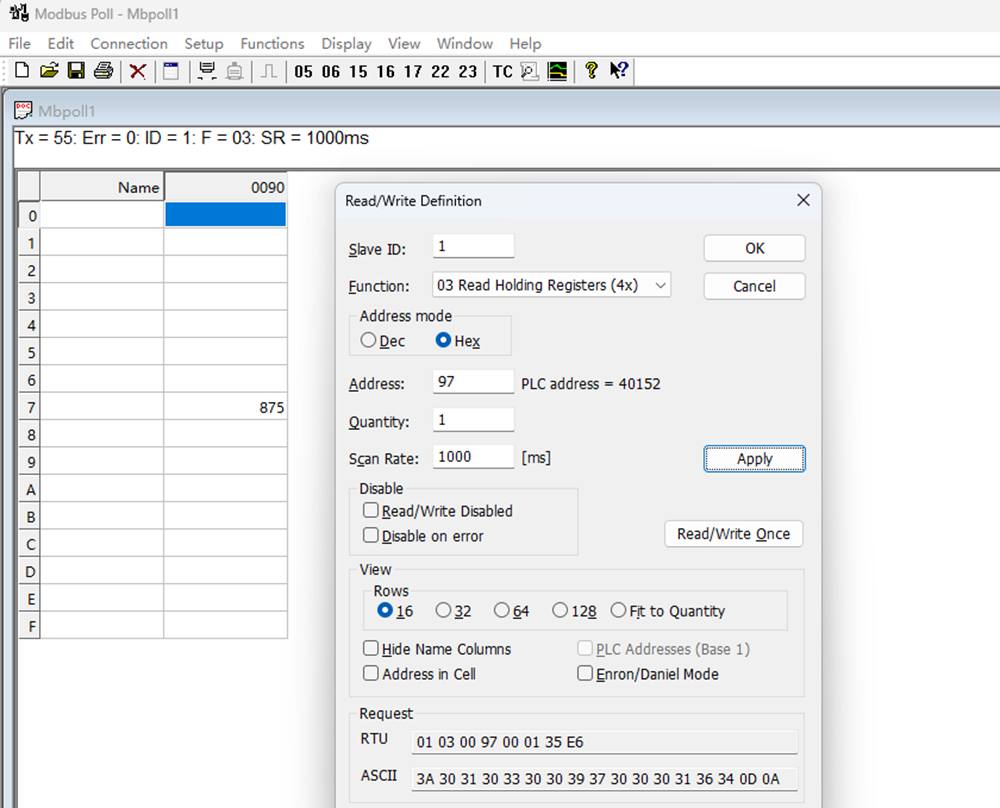

如图所示：01 从站地址 03功能码 00 97是0x97起始地址 00 01是读取两个字节即1个字，35 6E是CRC；响应帧 01 从站地址 03功能码 02 返回2个字节分别是03 68，即0x0368就是872，小数点左移2位就是PH值为8.72；B9 5A是CRC
