Modbus通信案例解析

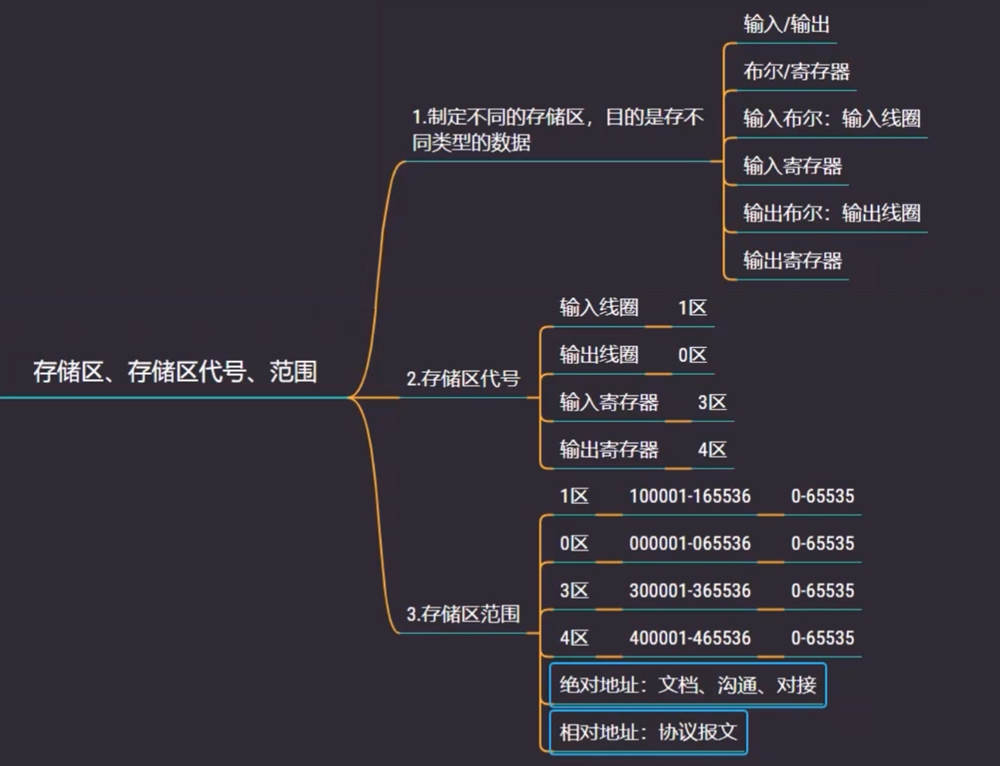

存储区，存储区代码、范围，为了便于记忆，可将输入线圈1区看成是I区，输出线圈0区看成是Q区；

地址模型分为长地址模型是6位和短地址模型是5位

1区：【类似线圈输入I点 只读】：10001~19999；
0区：【类似线圈输出Q点 可读可写】：00001~09999；
3区：【类似AIW模拟量 只读】：30001~39999；
4区：【类似V区 可读可写】：40001~49999；

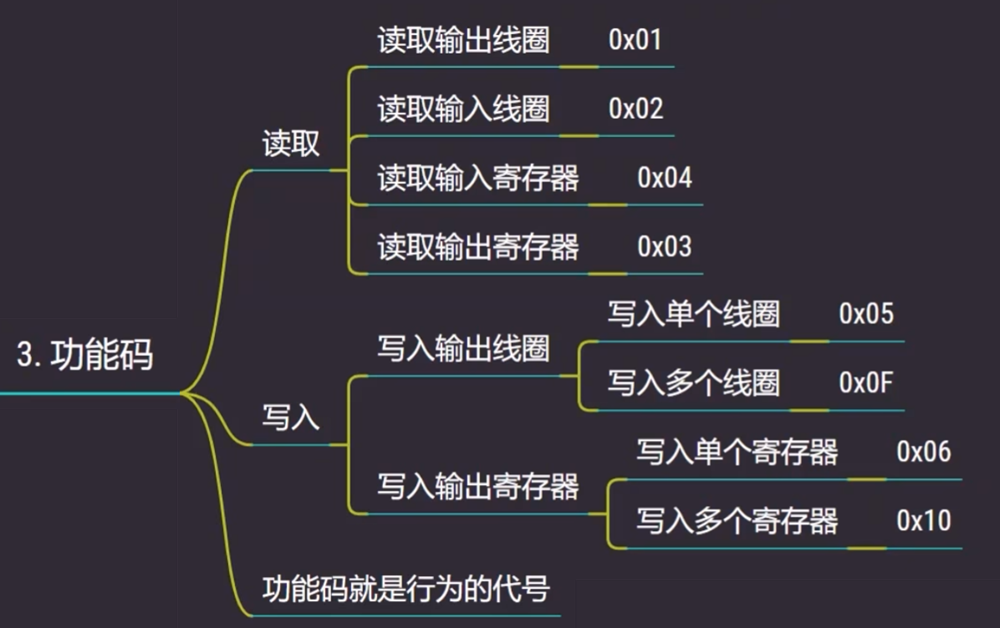

功能码

1、读取 0 1 3 4区都是可以读取的；
2、写入0 4区可以写入；

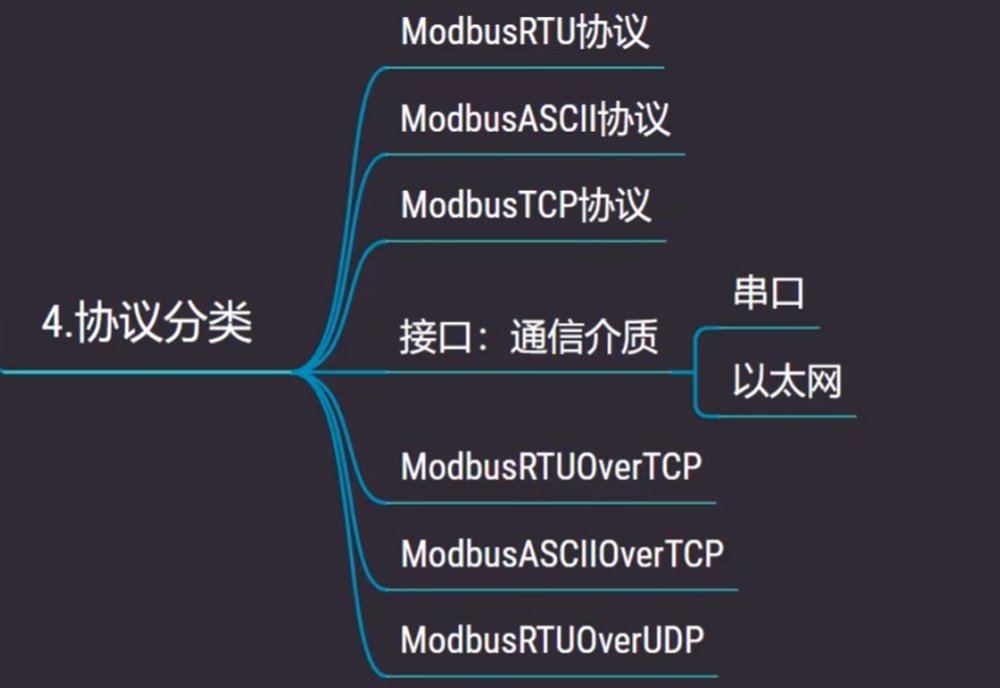

协议分类

ModbusRTU协议和ModbusASCII协议在串口上运行的，ModbusTCP协议在以太网口上运行的。

ModbusRTU也可以在以太网上运行，它主要应用在串口服务器上，如仪表是485 modbus RTU通讯的串口，想接入到以太网中，就需要串口服务器【它走的是透传，也可以串口服务器自己处理，就是把串口的报文传过去】。

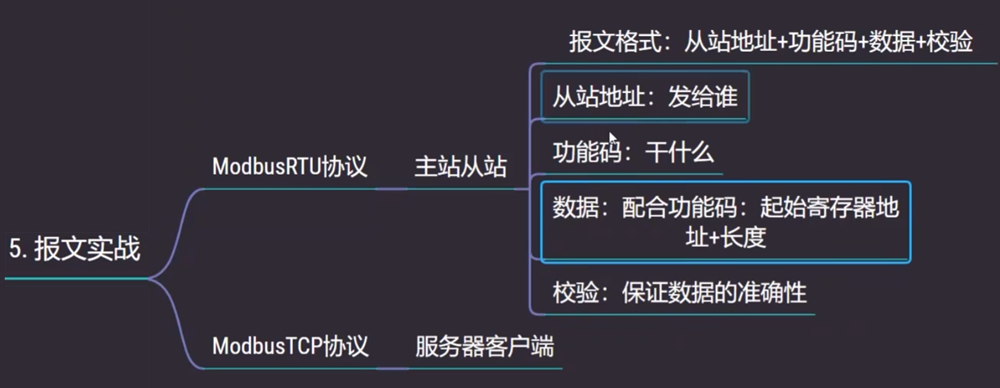

报文实战

主站从站，是很容易弄混淆的，一般来说进行通讯是要采集数据的，谁主动谁就主站，谁被动谁就是从站。服务器端是作为从站，客户端是主作为主站；

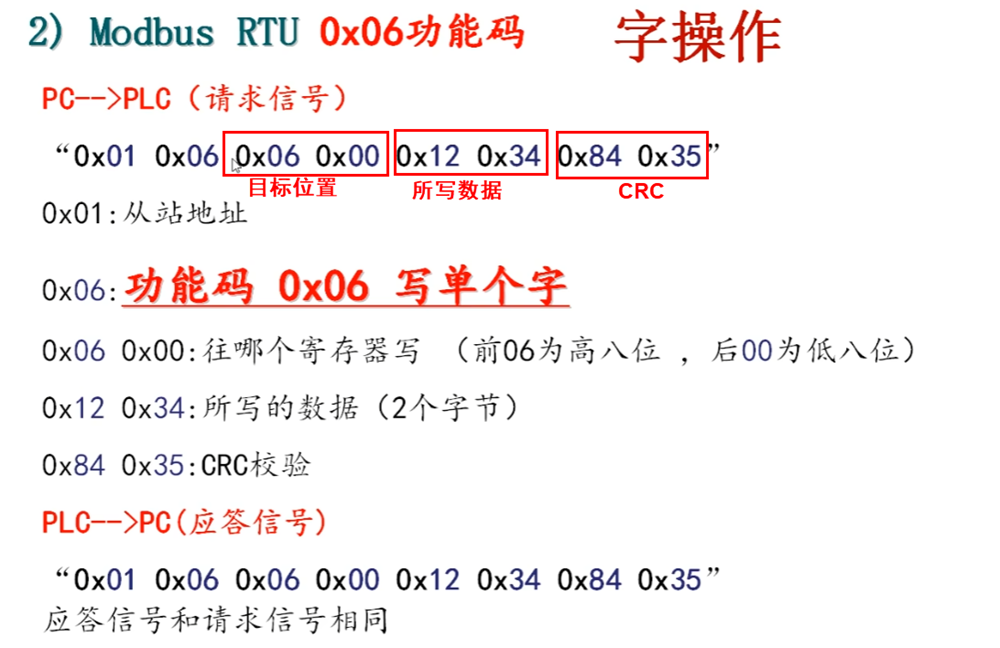

Modbus RTU 0x06功能码写单个字

0x06功能码一次只能写单个字

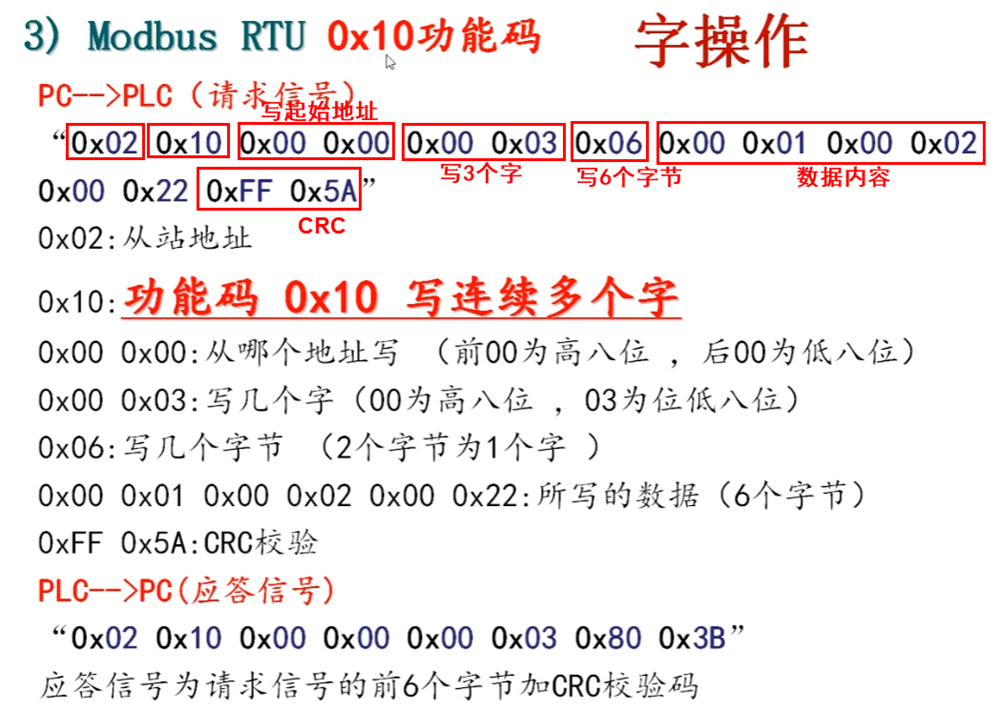

Modbus RTU 0x10功能码写连续多个字

0x06功能码一次可以写连续多个字，前提条件是地址是连续的才可以。如果地址是不连续的就写不了了。对前6个字节时行CRC校验就可以了。

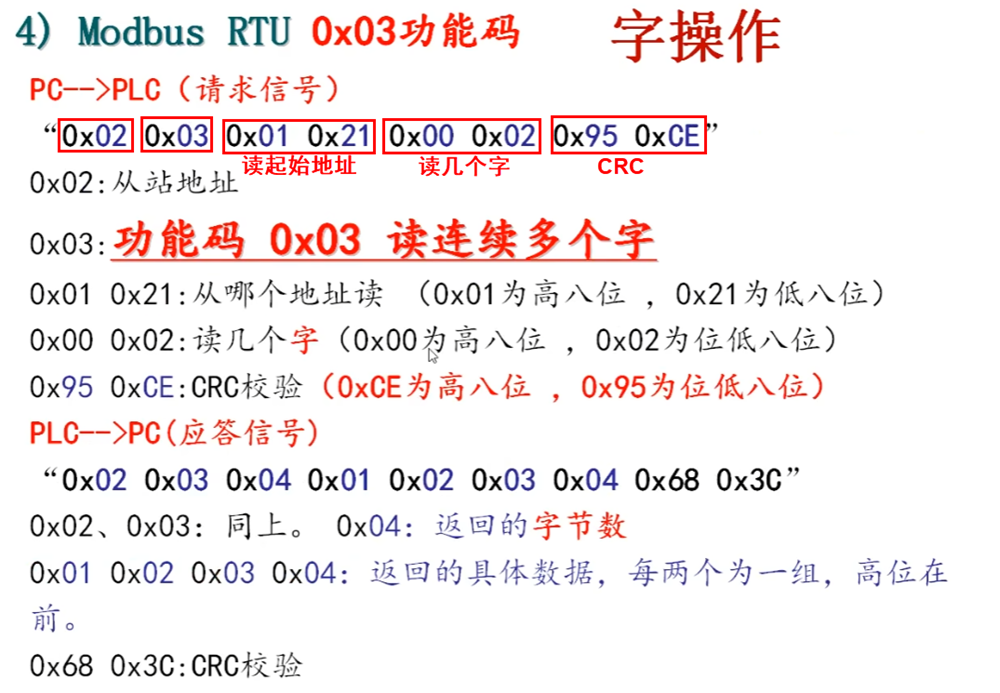

Modbus RTU 0x03功能码读连续多个字

CRC校验的低位在前，高位在后；返回的具体数据为两个为一组，即两个字节为一组，高位在前，低位在后；

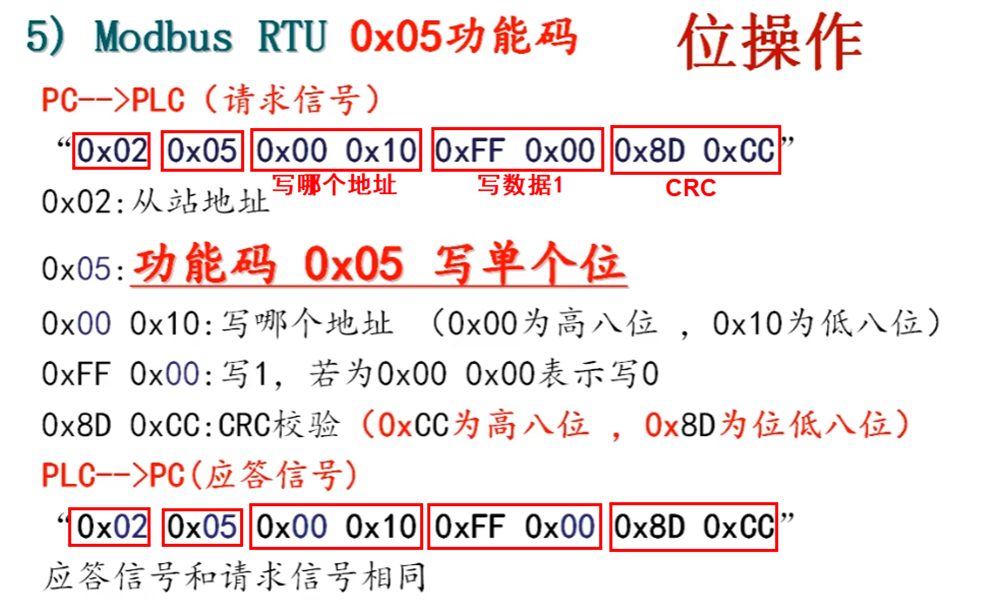

Modbus RTU 0x05功能码写单个位

0x05功能码是写单个位，是位操作。

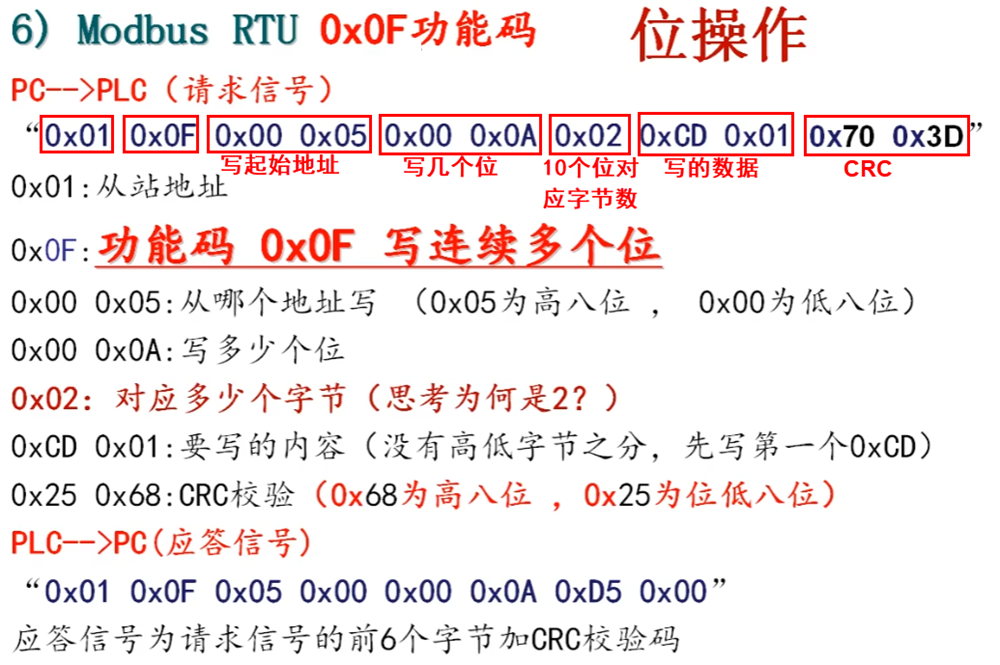

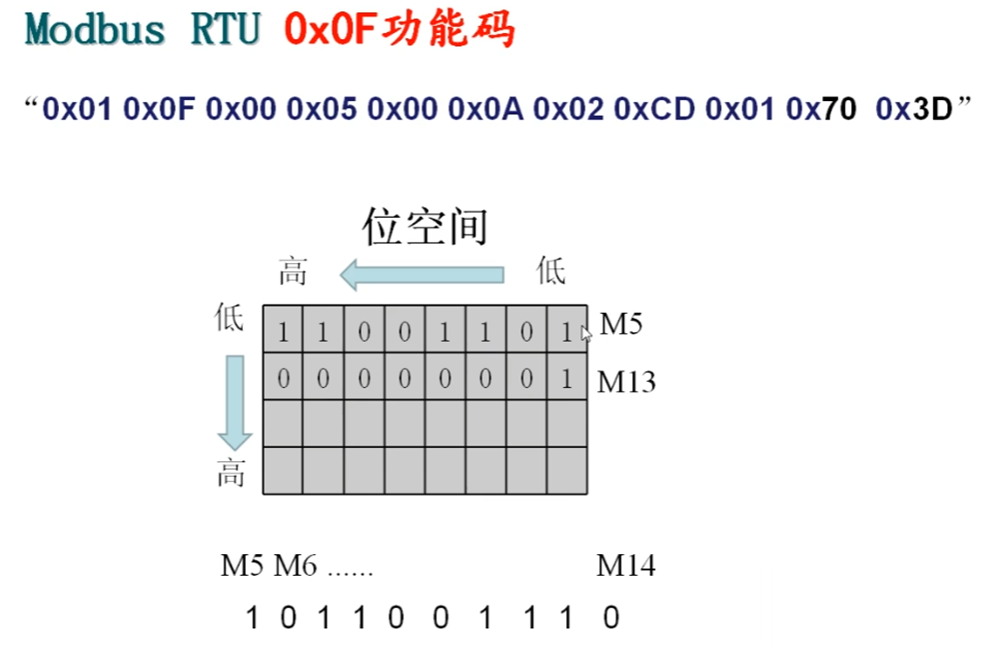

Modbus RTU 0x0F功能码连续写多个位

0x0F是连续写多个位的位操作。

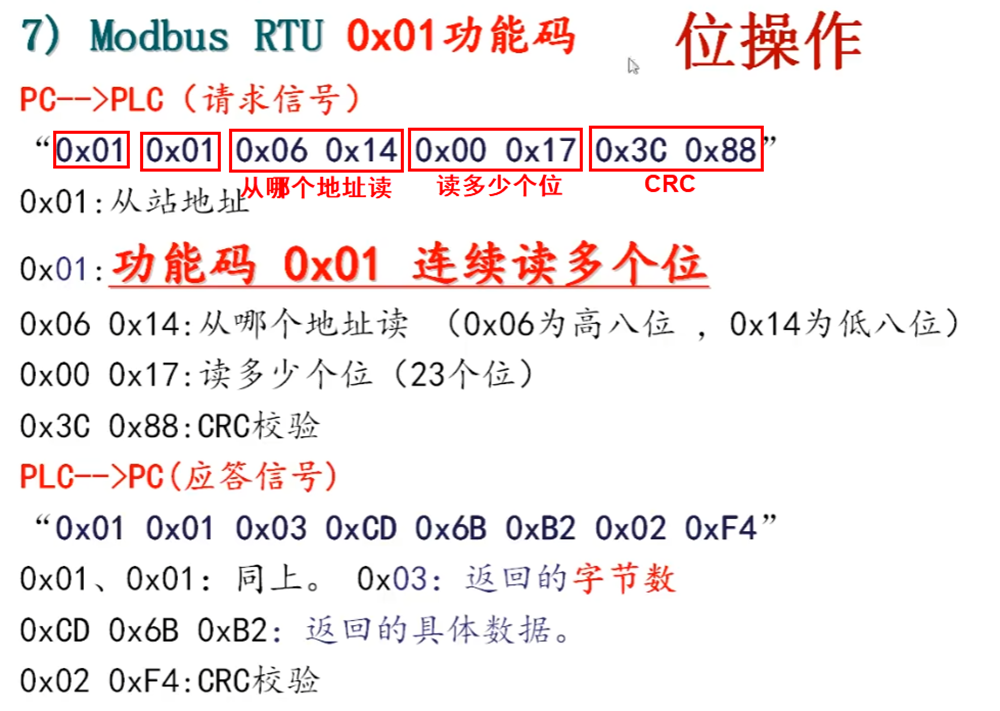

Modbus RTU 0x01功能码连续读多个位

0x01功能码是连续读多个位的位操作；

RS485接口

RS485接口通常使用两根线，传输距离1200米左右，一根用于发送数据(TXD)，另一根用于接收数据(RXD)。在A和B两格线之间的电压差，逻辑1=+2V~+6V；逻辑0=-6V~-2V；
