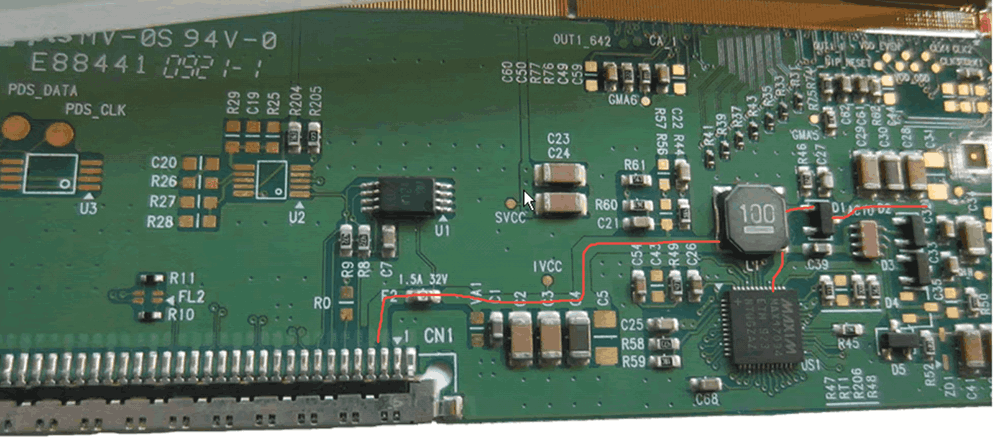

LED升压原理与跑线

BOOST升压电路的原理

注：其中的8个引脚就组成了一个简单的BOOST升压芯片；

• 如果Vin电压等于输出电压，一般是D1击穿或Q开关管没有工作；
• 芯片供电VCC以后此时SS电压就会上升，再得到EN使用Q就开始工作了；
• 如果还不工作，说明Q开关管保护了，要么是过压保护，要么是过流保护；
• Rsense最大通过多大的电流计算：如Rsense的阻为0.2欧姆，则参考电压为0.8V，则最大电流为: 0.8 / 0.2 = 4A;

故障总结

烧开关管：L电感量变小、开关管控制极电阻与二极管坏、芯片坏电压偏高：R1损坏、芯片损坏
电压偏低：R2损坏、电流检测电阻坏、芯片损坏
电感对地短路：Q击穿、芯片短路损坏、相关电容短路
没有输出：检查芯片VCC、EN、SS、CT/RT、电流检测电阻、开关管控制极等、换芯片
带载能力差：芯片供电脚滤波电容、CT/RT外置电阻电容坏、补偿电路损坏负载端、电容严重漏电、芯片虚焊或损坏、电流检测电阻坏；

注：如果开关管的DS极击穿，则电流检测电阻必查，如果开关管的GD极击穿，而G极无稳压二极管，Vin为高电压时，芯片一般也会跟着坏；

电感一端接供电一端接芯片和二极管它通常都是BOOST升压电路；AVDD一般都是升压后的高电压；

以下是典型的电流保护电路，Q3的基极是2.5V由于体二极管特性则E极则有1.9V的电压也就是25mA的电流可以通过，超过此值后电压也就升高了，Q3也就截止了，起到了保护LED的作用。

BIT3251驱动芯片如何不接驱动板使电路工作，来确定驱动板是不是好的，将可调电源调至12V给VCC供电，再给使能引脚供电，再接个地线就可以工作了。对于EA使能是否接电阻根据实际情况，如果原来有就不用接了，如果原来没有接一个电阻比较安全；

注：50V以下的低压驱动电路，多数都是使用这种BOOST升压电路；

节点电压的计算，通过上拉和下拉电阻及输出节点的电压【可通过芯片手册的引脚查到引脚的电压】如：上拉470K，下拉10K，输出节点查得电压为1.5V，则计算出最大的输入Vin电压为72V；

BIT3251功能框图；

一般来说液晶显示的驱动板很少修，也叫高压板因为驱动板上没有了变压器，所以也就叫升压板了，因为升压板应用的是电感不是变压器，体积会小很多；

VCC一般与保险相连，线比较粗；GND一般与接线柱或大电容的负极相连；可以用万用表的蜂鸣档来确定；中间的两脚一个是EN、一个是亮度调节；

10.1寸或9.7寸触摸屏电路图

注：亮度调节的驱动电动一般不会超过5V，也有3.3V以下的；
