MCGS昆仑通泰触摸屏RS485 Modbus rtu做主站读写从站温湿度

查HMI触摸屏的引脚定义

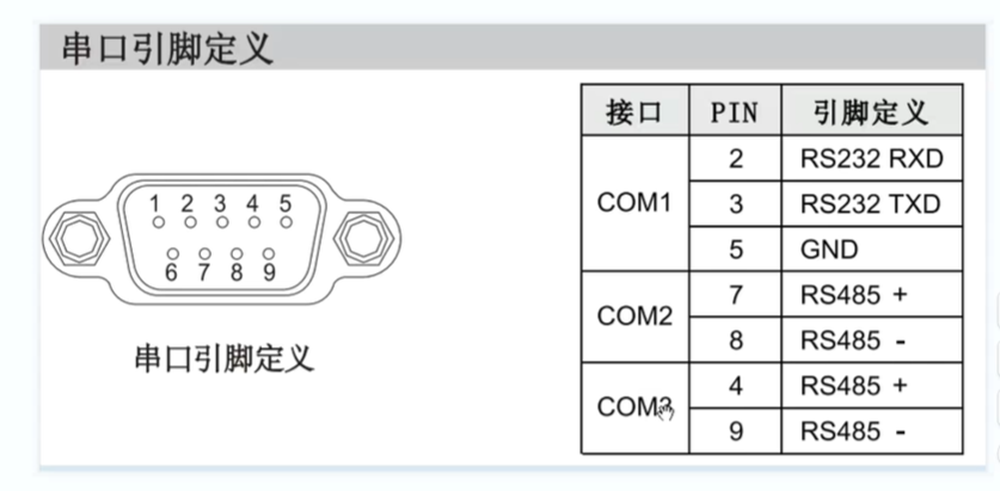

查看一MCGS昆仑通泰触摸屏的串口引脚定义

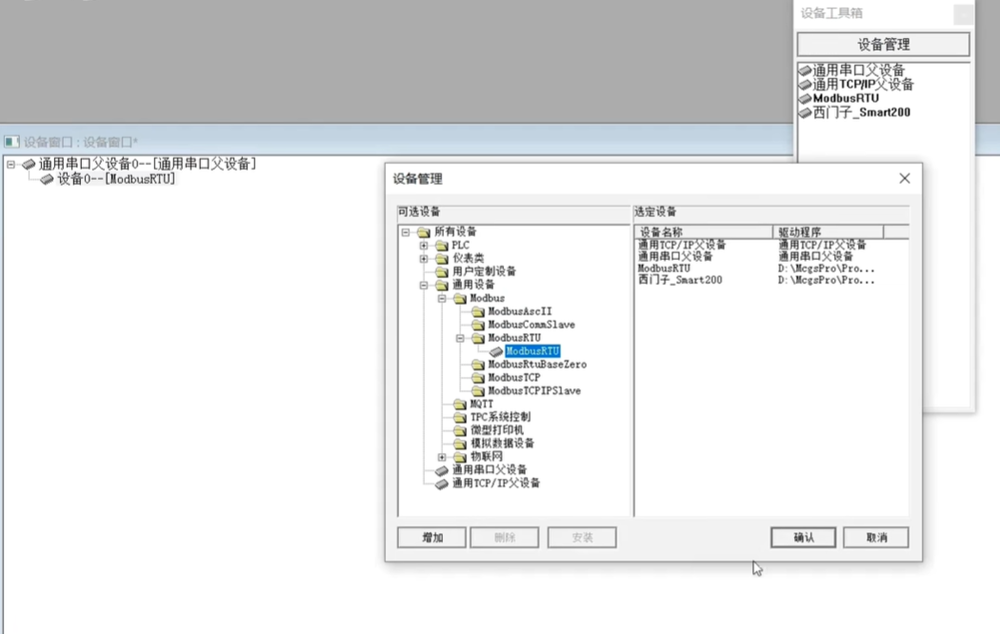

添加一个ModbusRTU设备，如果没有可以在设备管理中进行选择添加。

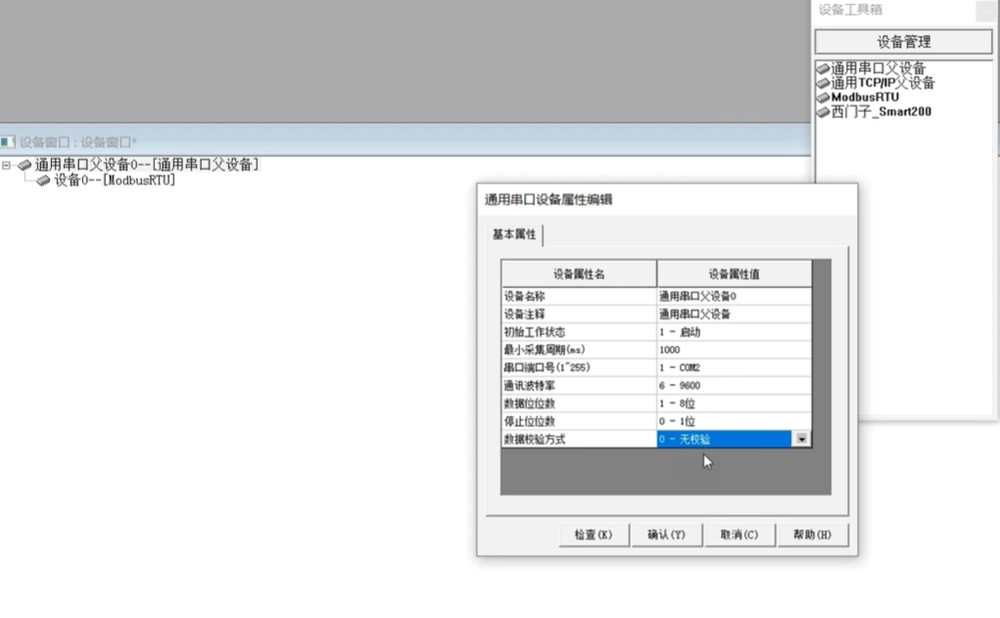

首先在通用串口父设备0上右击查看其属性，串口端口号是HMI连接的哪个COM口，本例连接的是COM2；也就是默认的9600 8 N 1

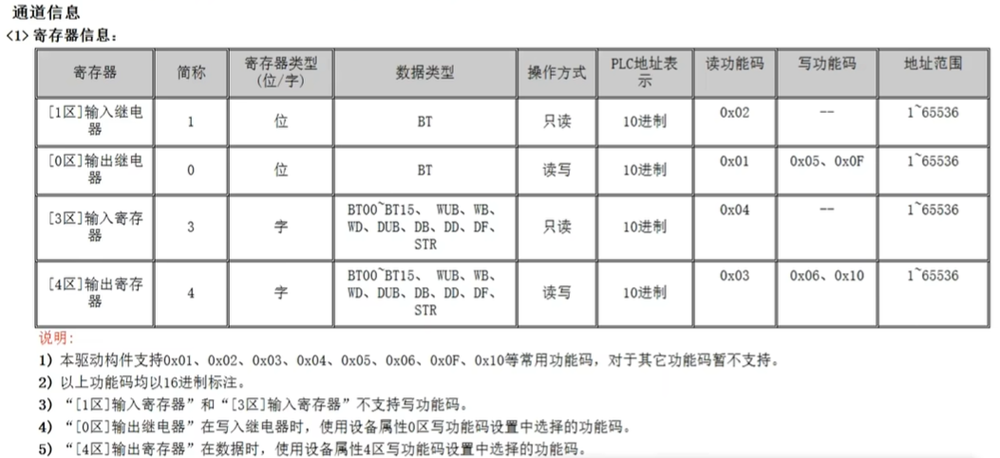

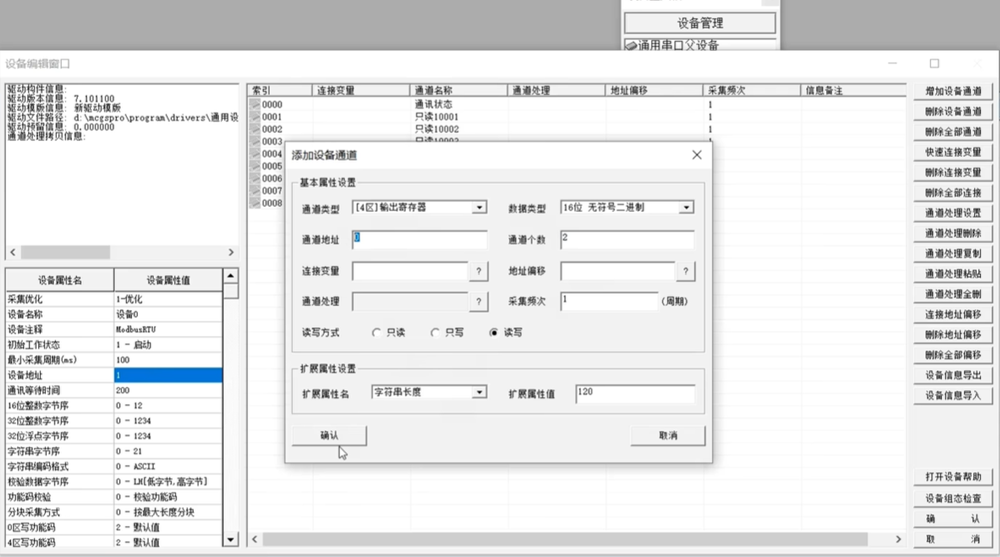

在设备0–[ModbusRTU]右击属性，设备地址就是从站地址，本例是从站1，然后再添加一个设备通道，无符号16进制，通道个数2，表示采集两个字，温度和湿度；

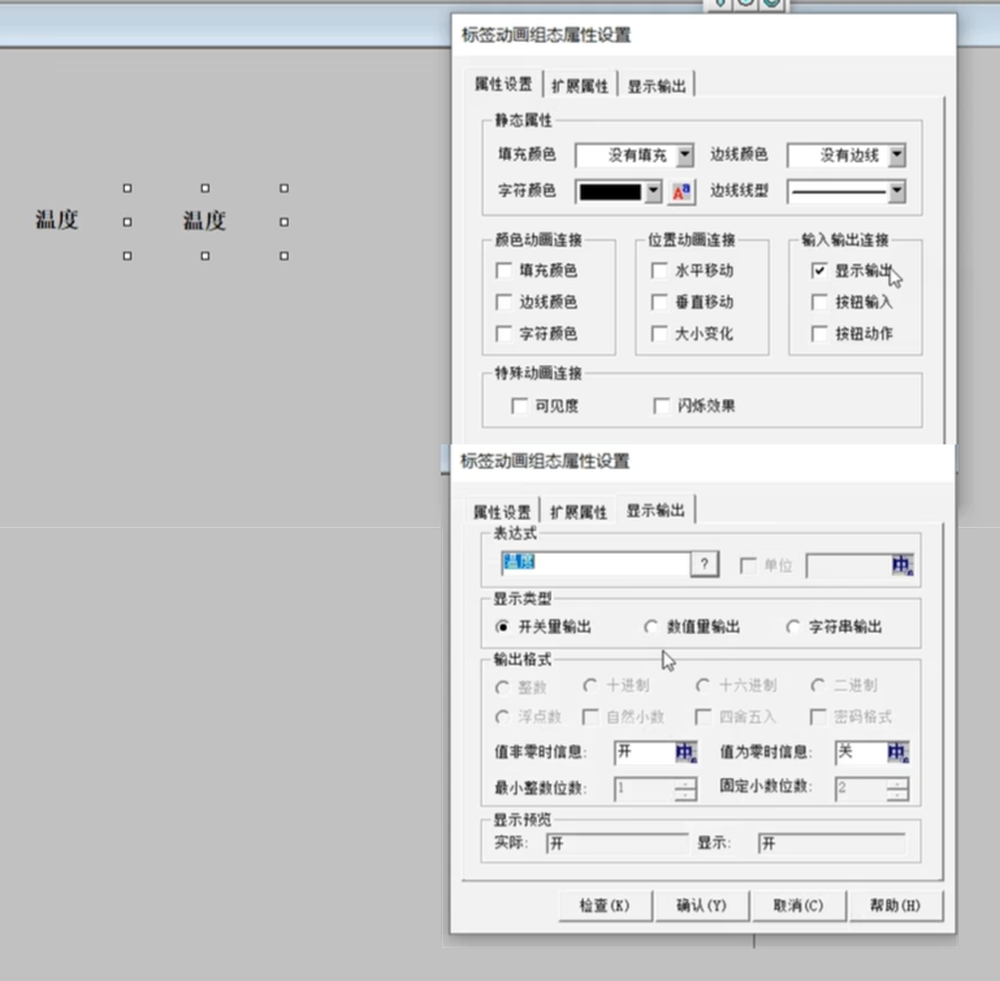

在文本标签中设置为显示输出变量，和显示输出的特性；

下载到HMI中进行测试，

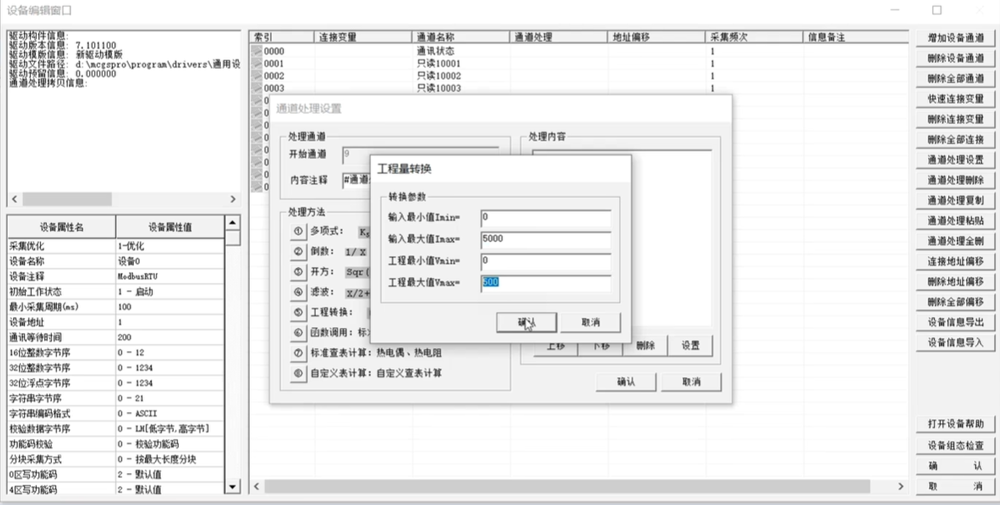

显示的数据需要进行除以10才能得到实际的温度，依实际情况而定。在通道处理设置中可以对温度值进行工程量转换，让其缩小10倍。

查询一下仪表的通讯协议和寄存器地址

模块采用标准的Modbus RTU协议，默认的通讯地址为1，9600， 8 ， N， 1
