等电位接线与PE接地

用电器金属外壳会存在感应电压，会误判为漏电

下面以一台电视机的金属外壳测试来说明问题；此时测试有27V的电压，此时家里的漏保是处于正常运行的状态；

此时用一根据导线，一端接测试点一端碰墙上，测试有14V电压，此时的接触电阻较大，所以它上面的电压会减小；如果另一端用手摄住，电压也就消失了；

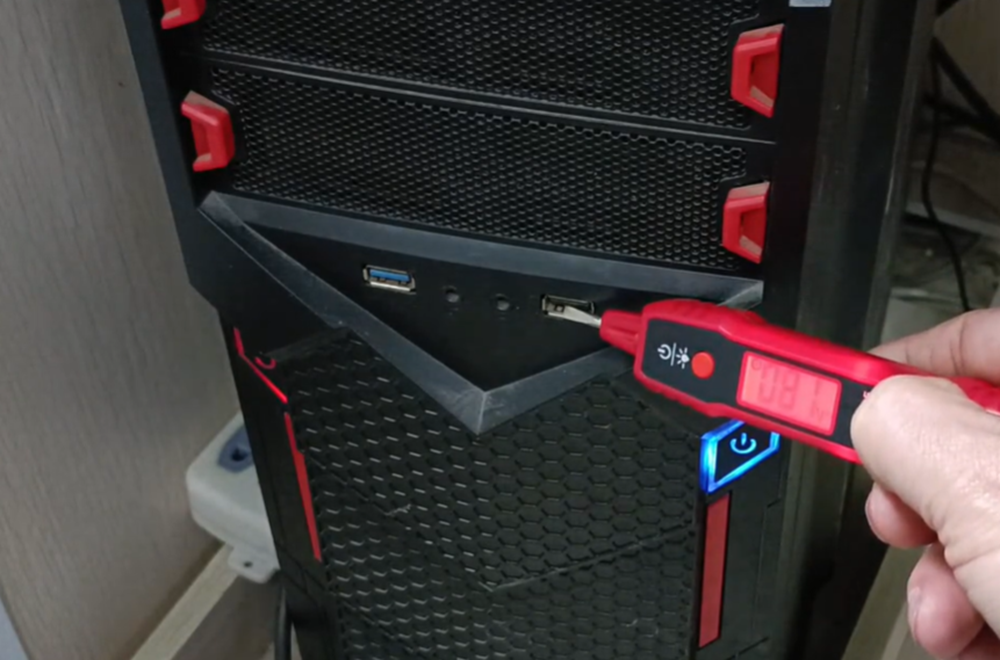

此时再来测试电脑前端的USB接口为例，它有82V的电压，

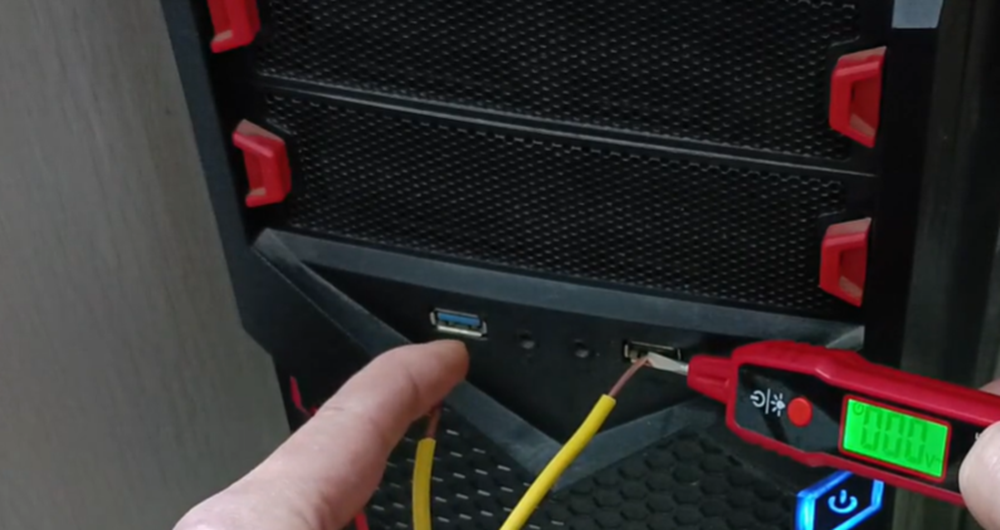

同样另一端用手摄住，此时的静电也就消失了；综合以上说明是感应电压，不是漏电；

零线 地线 有10几伏电压的原因

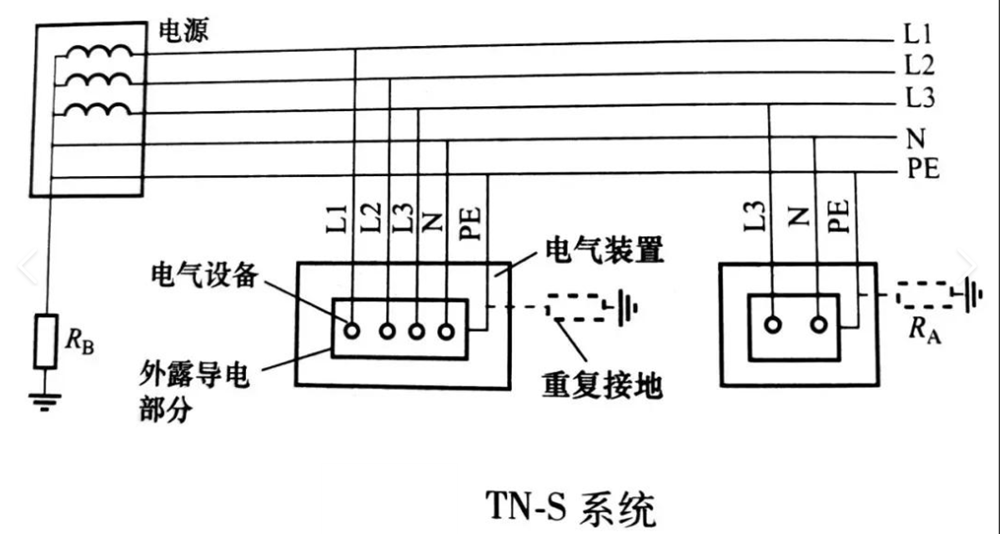

• 家里的电器能正常使用，但零线对地有20多伏的电压，这个现象在TN-S供电系统中是非常常见的现象。这是由系统性质决定的，TN-S系统是三相五线制，零线和地线分开敷设，零线和火线组成了220V照明市电；每家的用天情况不一样，导致三相不平衡；零线上就有了电流的流过，U=IR
• 零线的长度是不断的增长，所以电阻是不断加大的。所以在不同家的零线对地电压也是不一样的；
• PE是每隔1000米【室外】，20~30米【室内】重复接地，保证电阻小于10欧姆，保证PE在0V的状态；
• 但是N线是不允许重复接地的，当三相不平衡就会存在剩余电流了；

等电位的作用

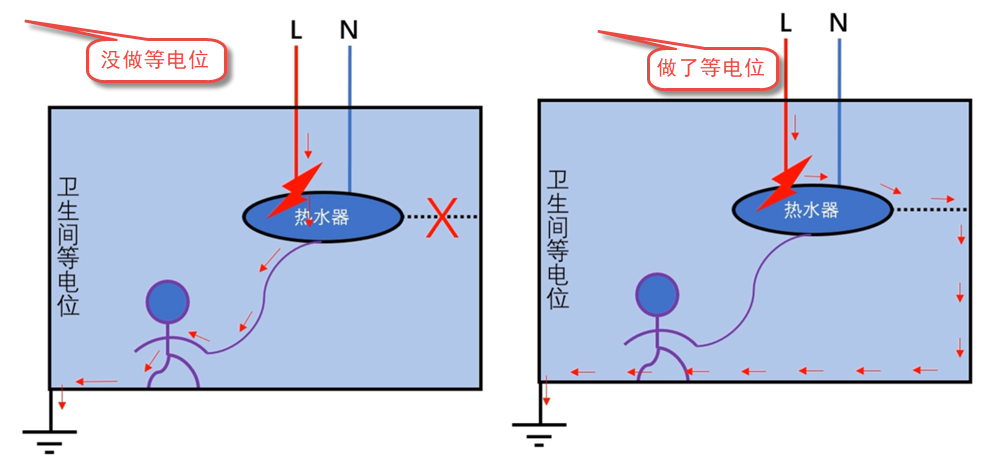

1、当设备漏电时，人即使碰到也不会发生触电；比如人在卫生间洗澡，热水器发生漏电了，由于某种原因漏电开关并没有跳闸；此时等电位也能保证不会发生触电；

2、防止室外电压顺着金属管道入侵室内，建筑内有很多金属管道，如煤气管、热水管、供电供暖设备。假如某个管道漏电了，那么等电位可以降低这些道管与地之间的电压。

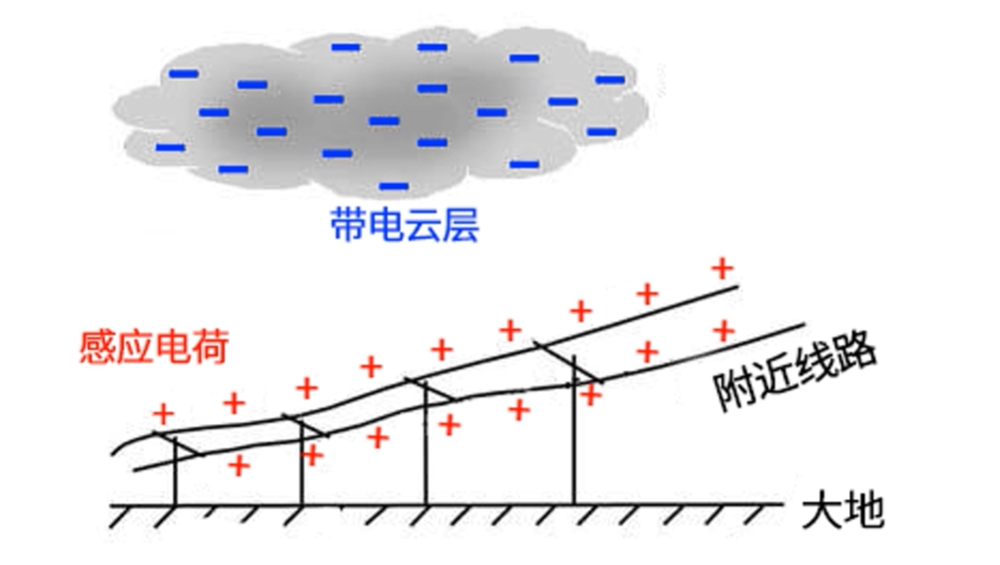

3、降低外界磁场干扰，防止室外磁场对室内设备的干扰，比如弱电机房必须要做等电位连接；打雷时会使金属表面或导线表面产生感应电压或静电；

等电位的工作原理

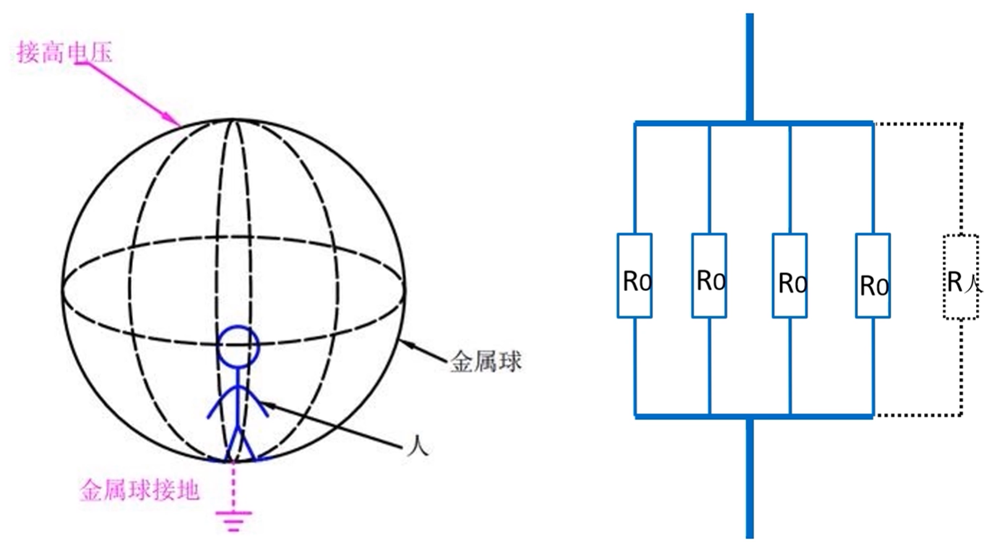

下面以人在金属笼内对其进行通电做为试验，此时人是不会触电，是因为人体电阻远远大于金属的阻值，根据并联电路的原理，电流不会从人体经过。

等电位的施工方法

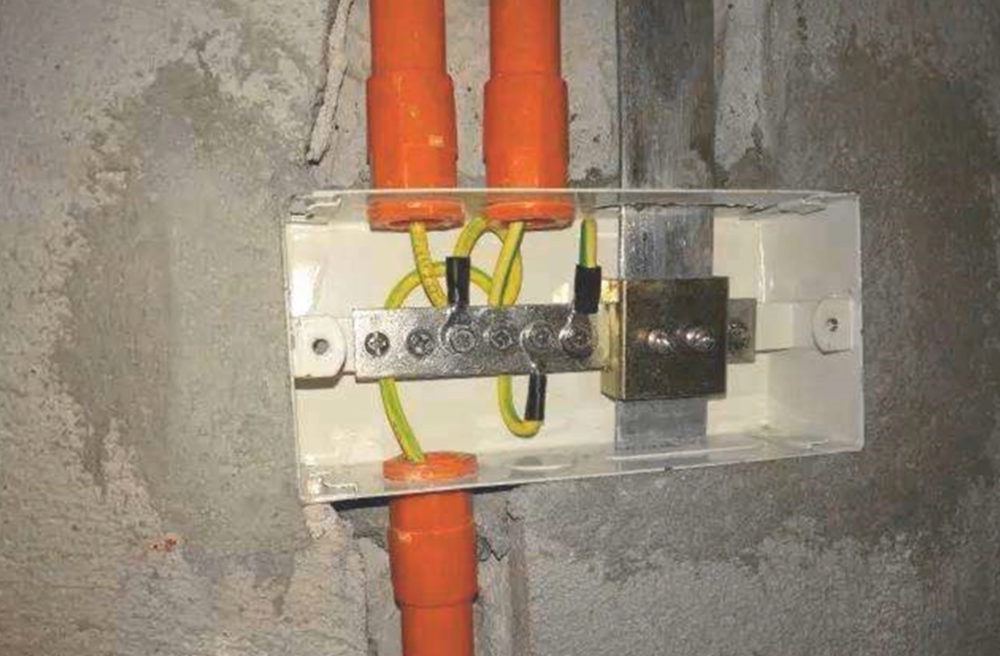

• 在卫生间内有个等电位联结端子箱TD28，它安装离地高度一般在30~50cm；

• 宽的与钢筋扁铁相连，其它的等电位接线端子与家庭总电箱地线排、接暖气片、电热水器、水管等。卫生间如果是混凝土墙，墙内的钢筋也要连接到等电位箱；其它的室外或室内地面金属网也要做等电位连接；

• 现在的一些家用电器自身就带有等电位连接端子，一般是一条黑色线，它不是插座的地线，它们的作用是不一样的。现在卫生间的水管基本上采用PPR塑料管，因为水是导电的，所以也需要做等电位连接，连接方法是采用专用的PPR等电位水管配件。

• 卫生间的火线不会与等电位连接在一起，否则的话不是漏电了吗。

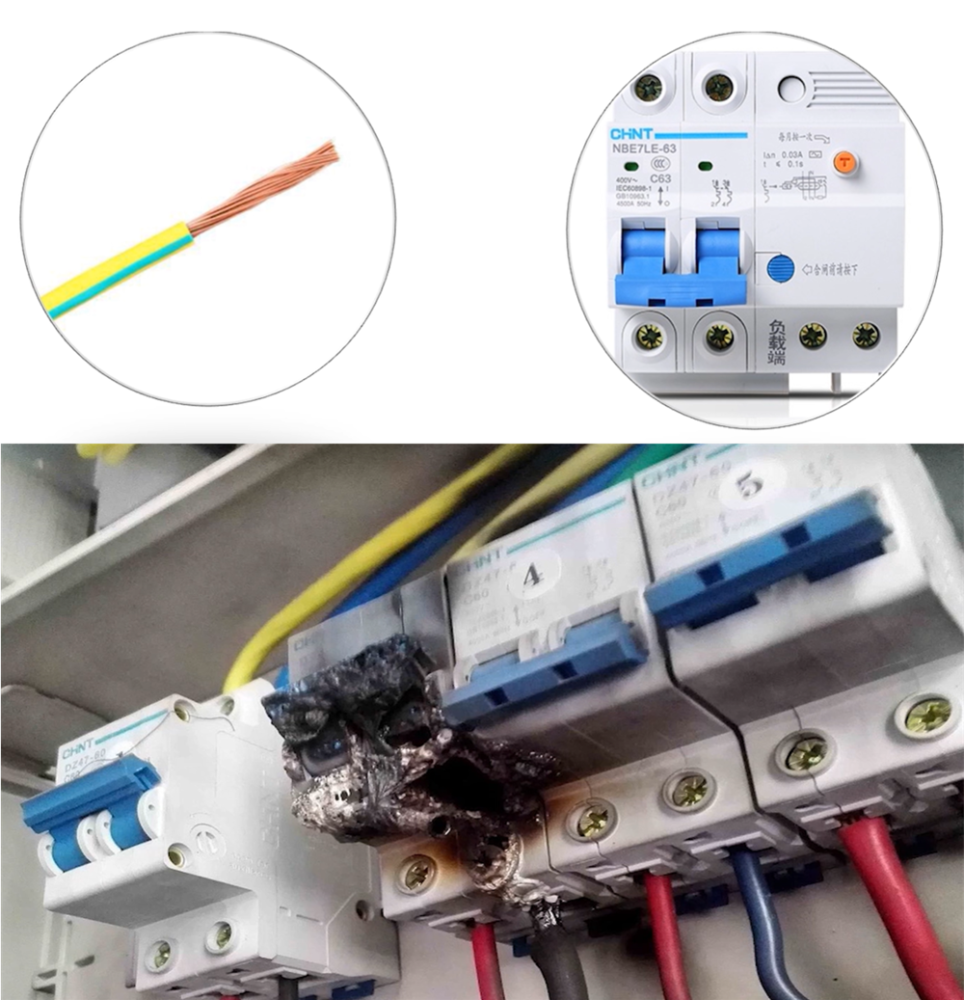

• 卫生间不是有地线和漏保为什么还要做等电位连接，地线和漏保对防触电确实有很好的作用，但它可能有失效的时候，接地装置因为时间太长被腐蚀，又或者漏保坏了，等电位就是最后一道防线了。

• 毛巾杆，浴巾架并不是用电设备，为什么也需要接等电位？主要是防止打雷的时候产生的感应电，从而引发的触电。

• 卫生间的等电位一定需要接地吗？是一定要接地的，目的是降低等电位与大地之间的电压，如果卫生间的等电位不接地，当设备漏电的时候，整个卫生间的电位都会变成220V，此时人在卫生间洗澡不会发生触电，但是卫生间外面的电位为0，此时人一跨出卫生间就会发生触电；
