wincc中数据运算与缩放

在wincc中经常会遇到对数据进行简单的运算，也就是IO中的数据进行科学计算，运行得到自己想要的结果；比如对数据除以1000等。

• 是IO域的设置
• 编写脚本去运算
• 脚本结合IO域设置
• 线性转转

IO域设置法

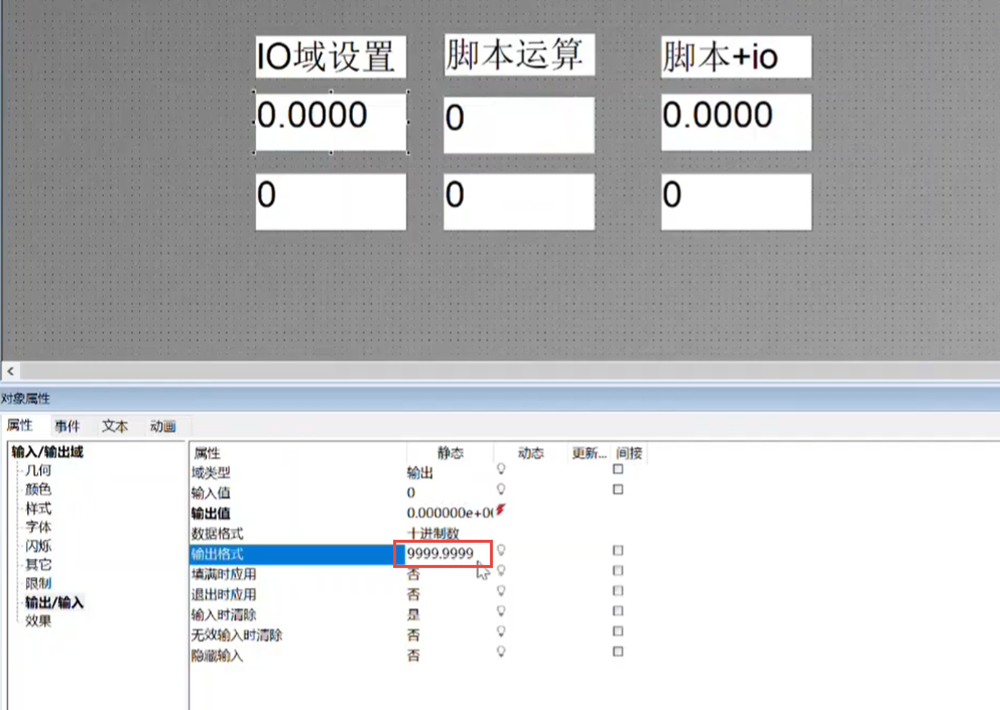

比如9999除以1000这样就变成了9，从属性中可知输出格式是没问题的。

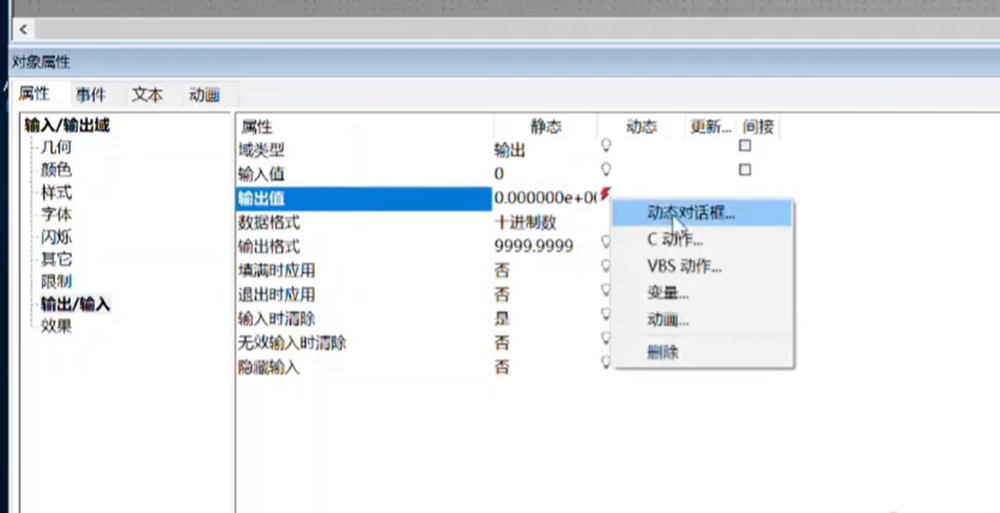

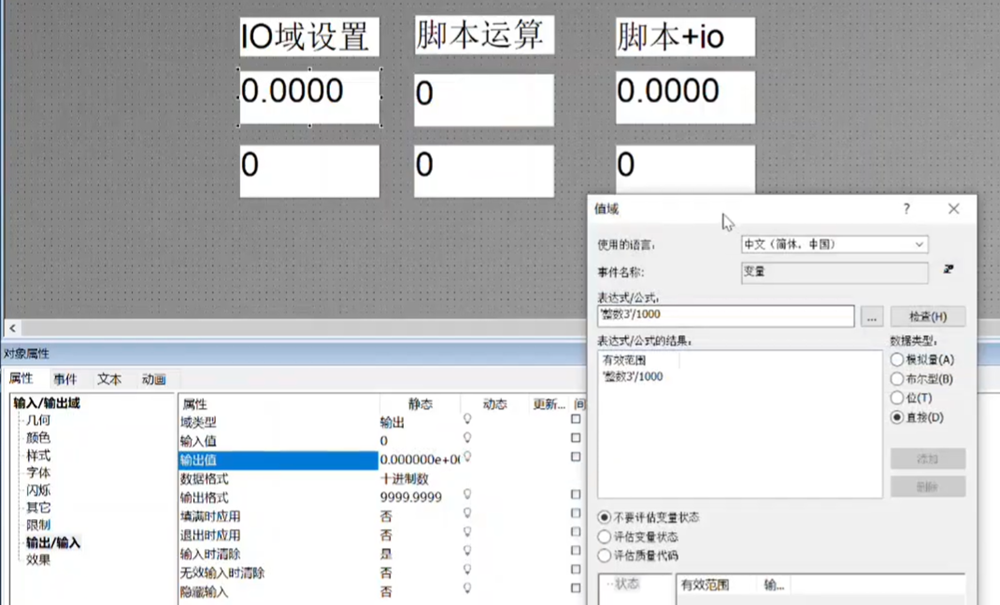

问题出在动态对话框上；

也就是说输入框的类型就是一个整数，它只能用于一个整数的计算，如果要浮点数运算，这样IO域设置就行不通了。只能通过脚本来实现了。

脚本实现的运算

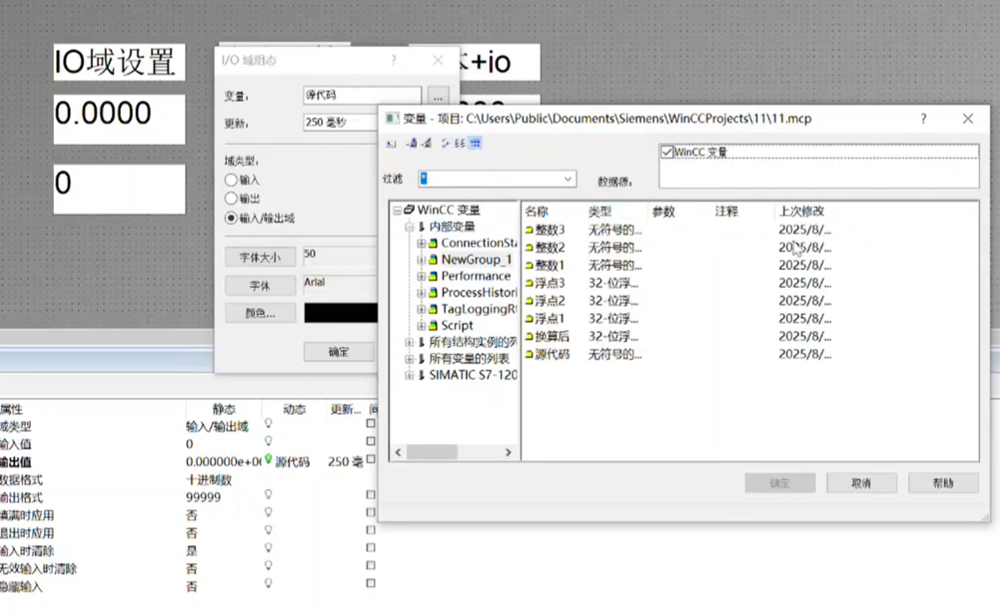

新建几个用于测试的变量

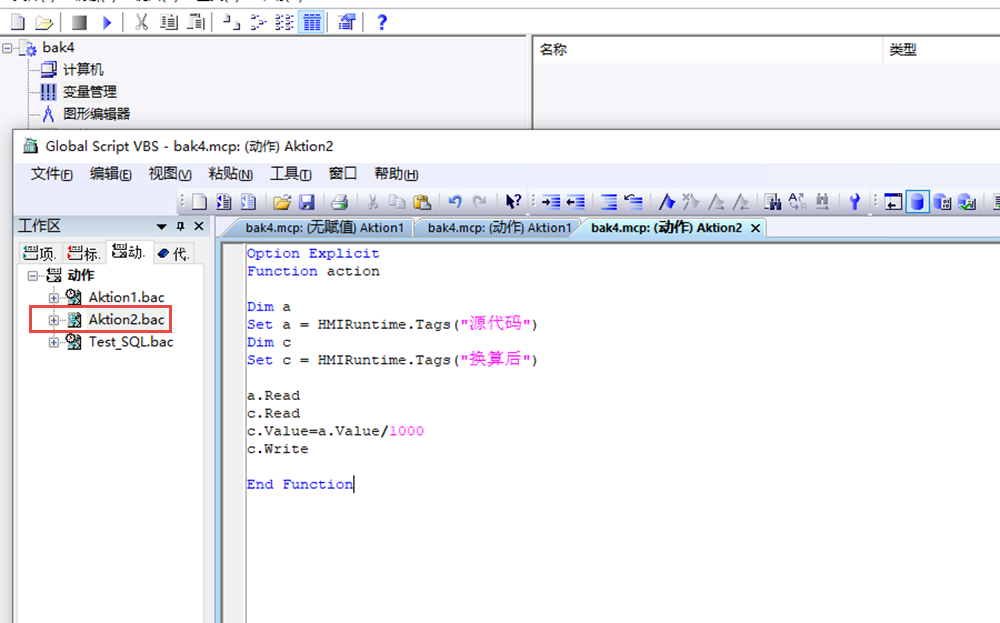

打开VBS脚本创建一个动作

Option Explicit
Function action

Dim a
Set a = HMIRuntime.Tags("源代码")
Dim c
Set c = HMIRuntime.Tags("换算后")

a.Read
c.Read
c.Value=a.Value/1000
c.Write

End Function

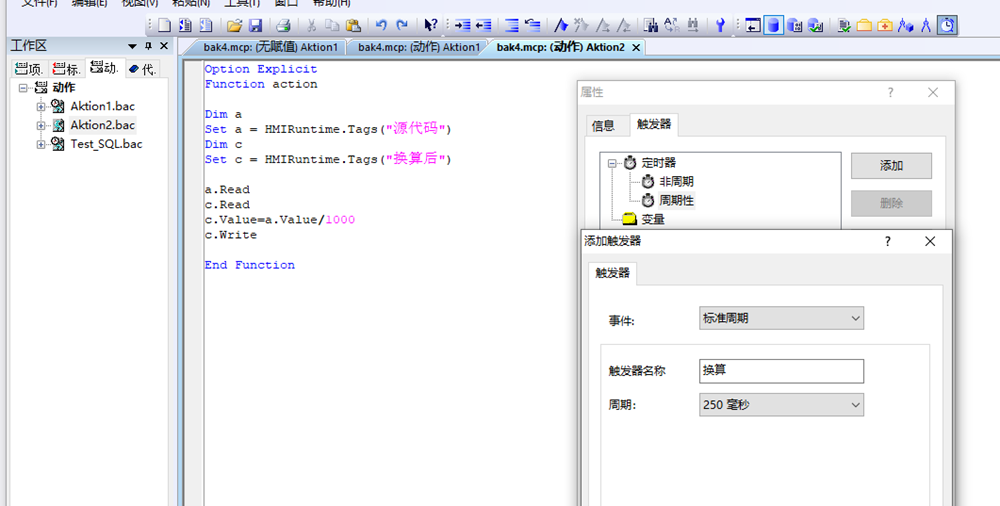

创建一个周期性的定时器，时间设为250ms即可。

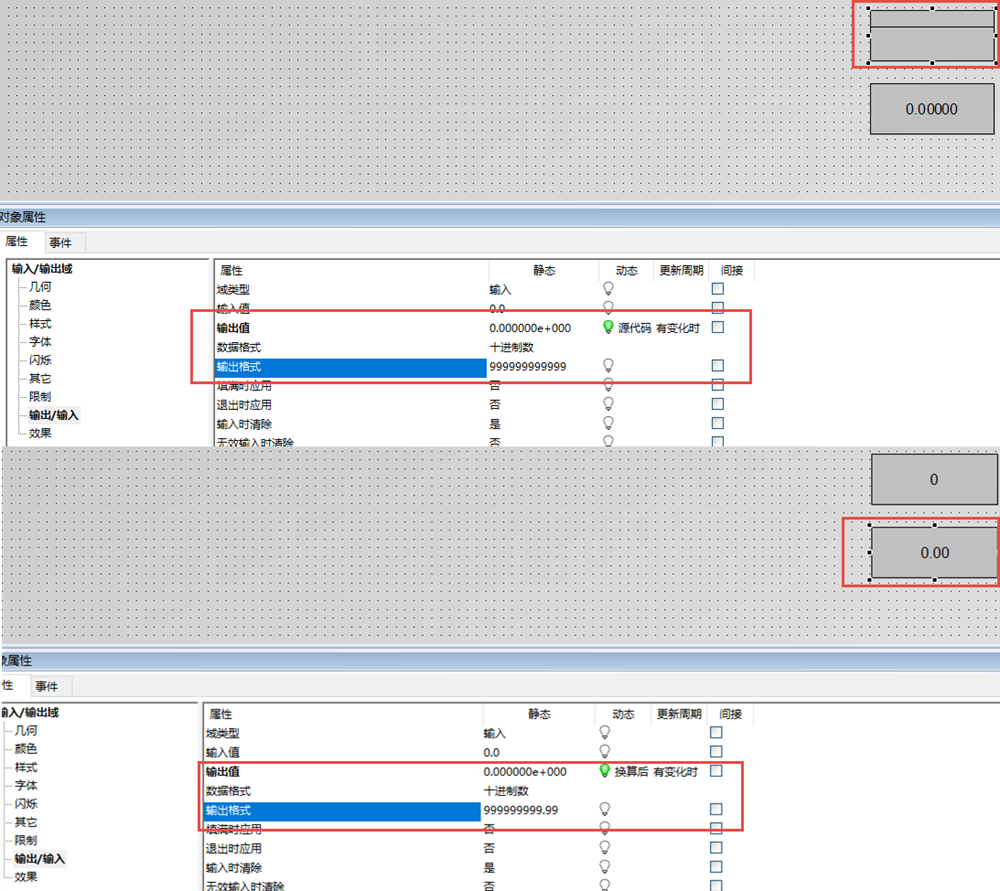

创建两个输入IO域进行关联两个变量源代码和换算后；源代码是一个32位无符号整数，换算后是一个32位浮点数；

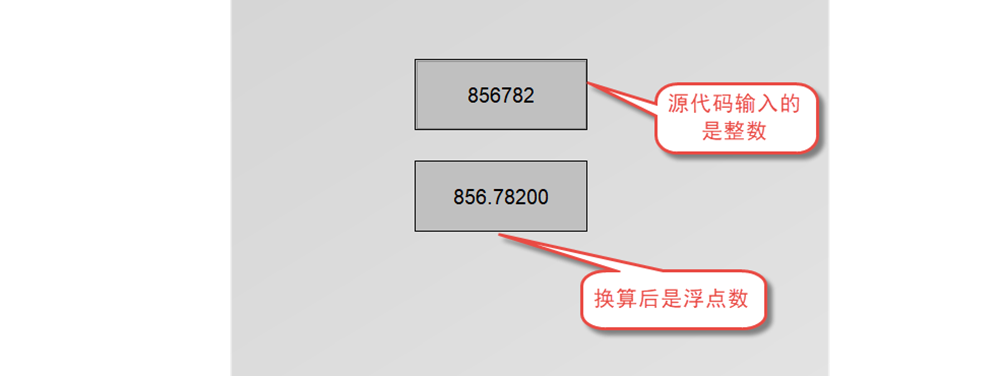

关联后运行效果。
