PLC与触摸屏的时间同步

在实际项目中，触摸屏与PLC的时间同步是必要的。比如我们有时候需要根据触摸屏的报警时间去查找问题，如果触摸屏与PLC的时间不同步，便不利于故障查找及原因分析。今天这篇文章，给大家介绍下西门子触摸屏如何与PLC保持时间同步，这个方法对西门子精简面板、精致面板、精彩面板（SMART Line）都是适用的。

实现触摸屏与PLC的时间同步，需要用到“区域指针”。

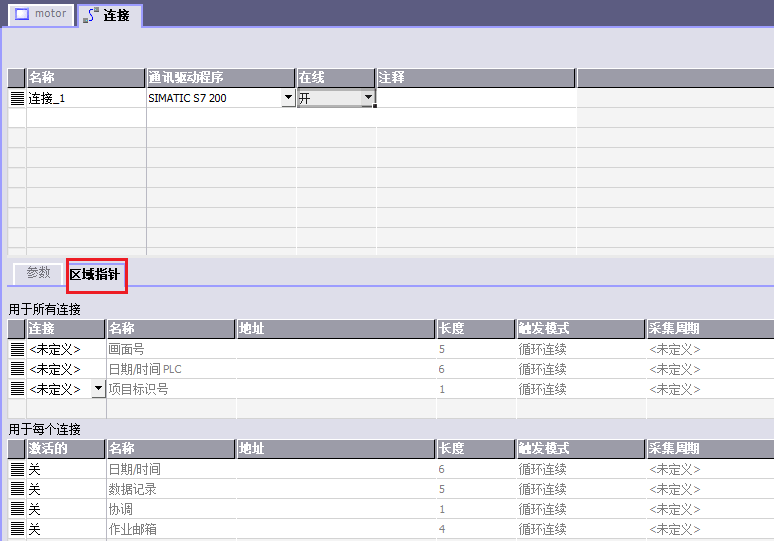

双击触摸屏与PLC的“连接”，可以看到选项卡“区域指针”，如下图（精彩面板）所示：

区域指针是预定义的系统变量，包括两种：全局区域指针和局部区域指针。

全局区域指针是全局范围内、对所有连接均有效，包括画面编号、日期时间、项目标识等内容；

局部区域指针只对某个连接有效，包括日期时间、数据记录、作业邮箱等内容；

由于全局区域指针和局部区域指针均有日期时间变量，因此可以自由选择。这里以全局区域指针中的日期时间变量为例进行介绍。

我们将全局区域指针的“日期/时间PLC”设置为“连接1”，根据实际情况设置其对应的PLC存储区地址，比如下图中设置为VW0：

它表示触摸屏的系统时间将从PLC的存储区地址VW0读取，长度为6个字节。因此，我们只需要在PLC程序中将时钟写入到该地址，就可实现触摸屏时间与PLC时间同步。

比如下面的代码，S7-200 SMART使用指令READ_RTC读取系统时钟并存放到VB0开始的8个字节中：

对于西门子S7-300/1200/1500，其触摸屏与PLC时间同步是相同的思路，比如下面的图片显示了精智面板（Comfort）的区域指针设置：

同样需要在PLC中编写代码将时钟数据写入到对应的PLC存储区中（一般使用数据块）。好了，关于触摸屏与PLC时间同步就先介绍到这里。
