mcgs昆仑通态触摸屏通过RS485 Modbus通讯控制变频器

mcgs昆仑通态触摸屏通过RS485/Modbus通讯控制变频器，实际上是MCGS触摸屏做为主站，而变频器做为从站来进行通讯的示例。

步骤一：查看MCGS触摸屏的用户手册，查看其说明书；

注意：用不同的COM口它的接线也是不一样的。

步骤二：变频器的接线和通讯参数

波特率：9600；校验方式：8N1（8个数据位，1个停止位，无校验）从站地址：2等参数；

MCGS触摸屏程序的编写

根据触摸屏的的型号选择，新建一个空的项目工程。

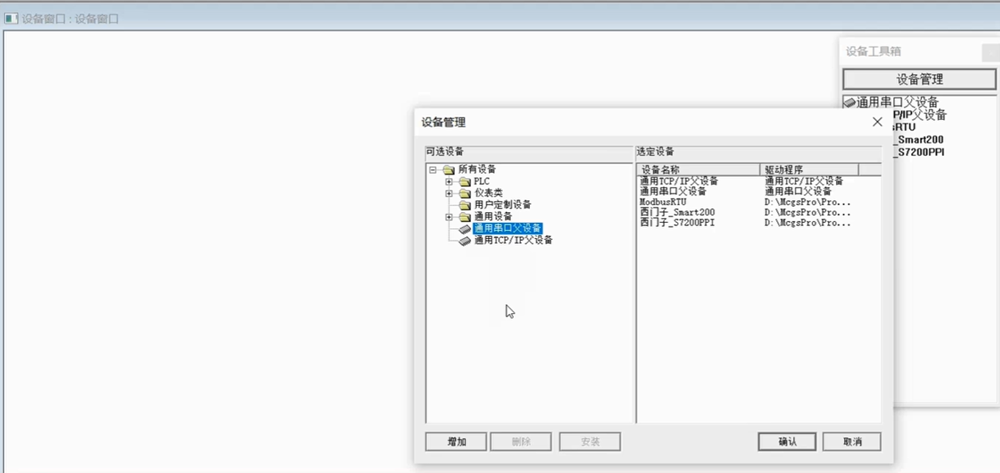

选择设备窗口，添加一个通用串口父设备

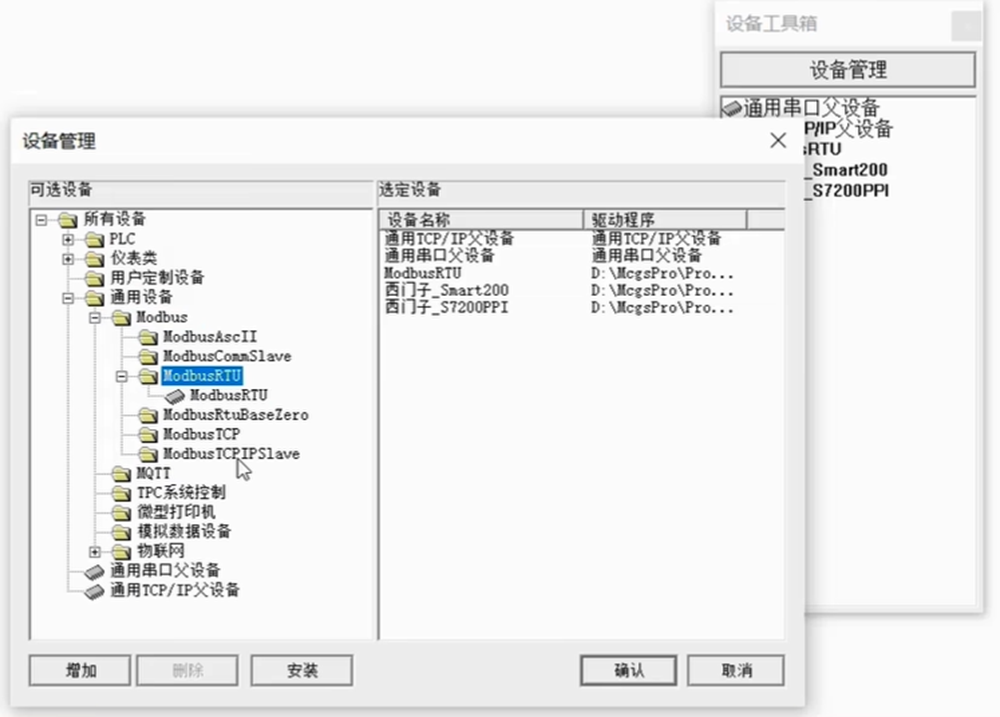

再添加一个ModbusRTU在通用设备中可以找到。

先添加一个通用串口父设备—–>再双击ModbusRTU这样就添加成功了。

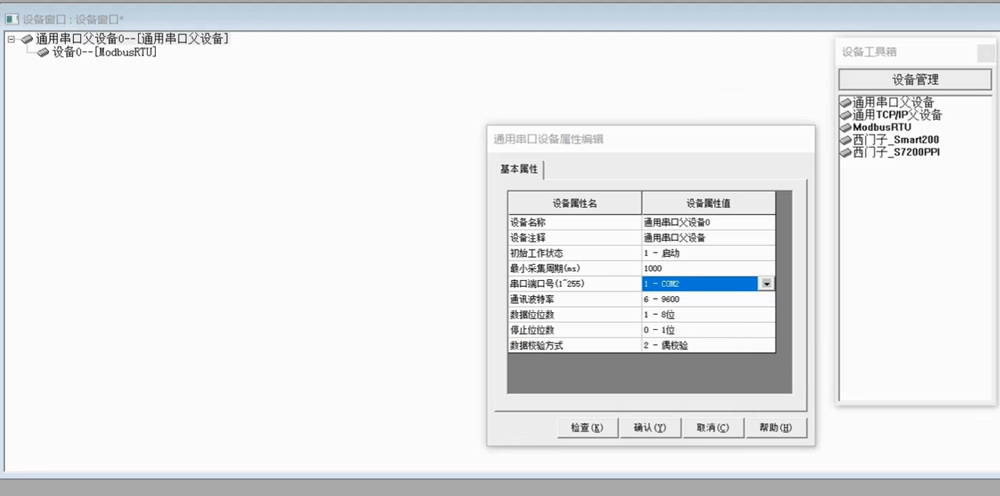

双击通用串口父设备，选择串口端口号和通讯参数。

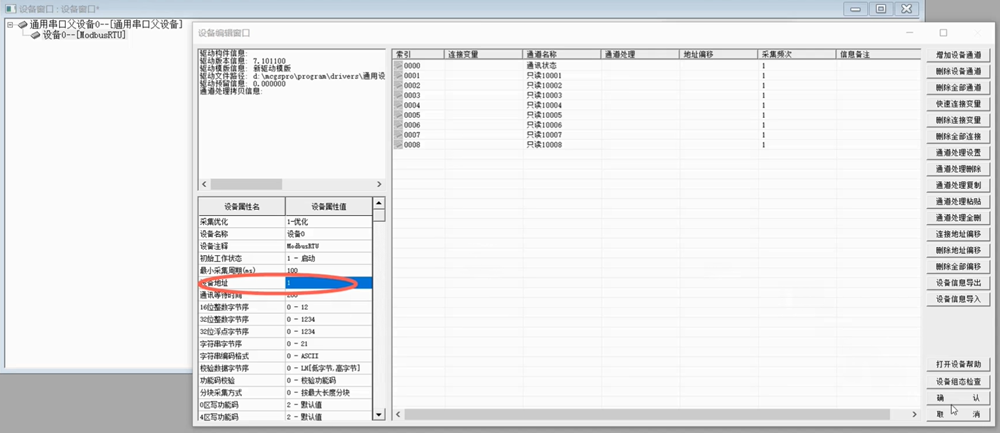

设置从站的设备地址要改成与变频器一样的站地址2；

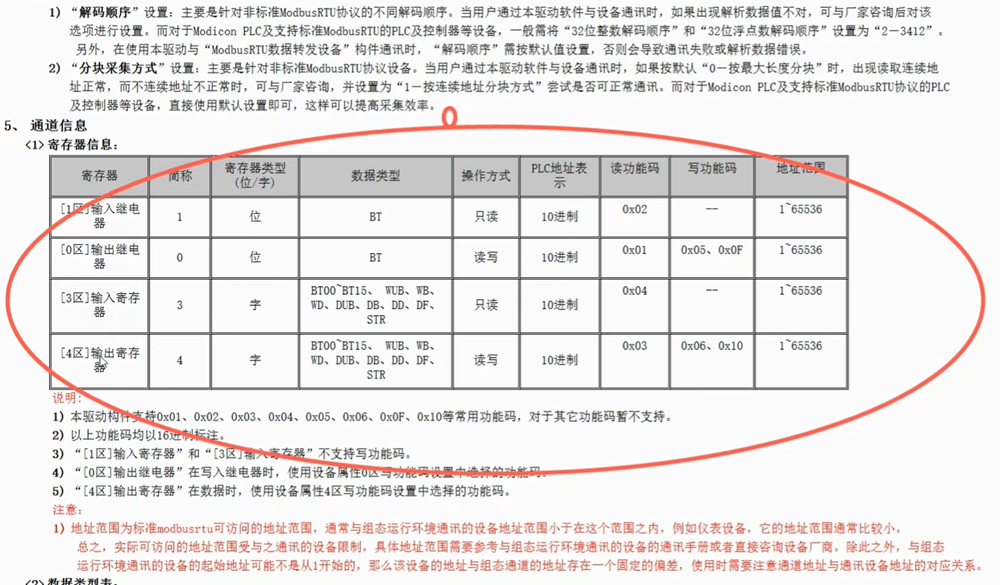

对于寄存器的相关信息可以打开MCGS的帮助信息进行查看。

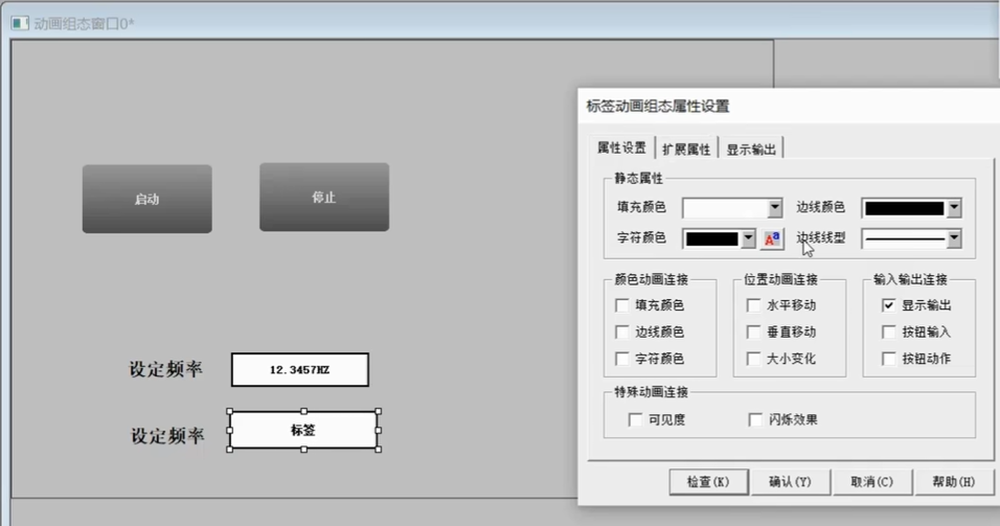

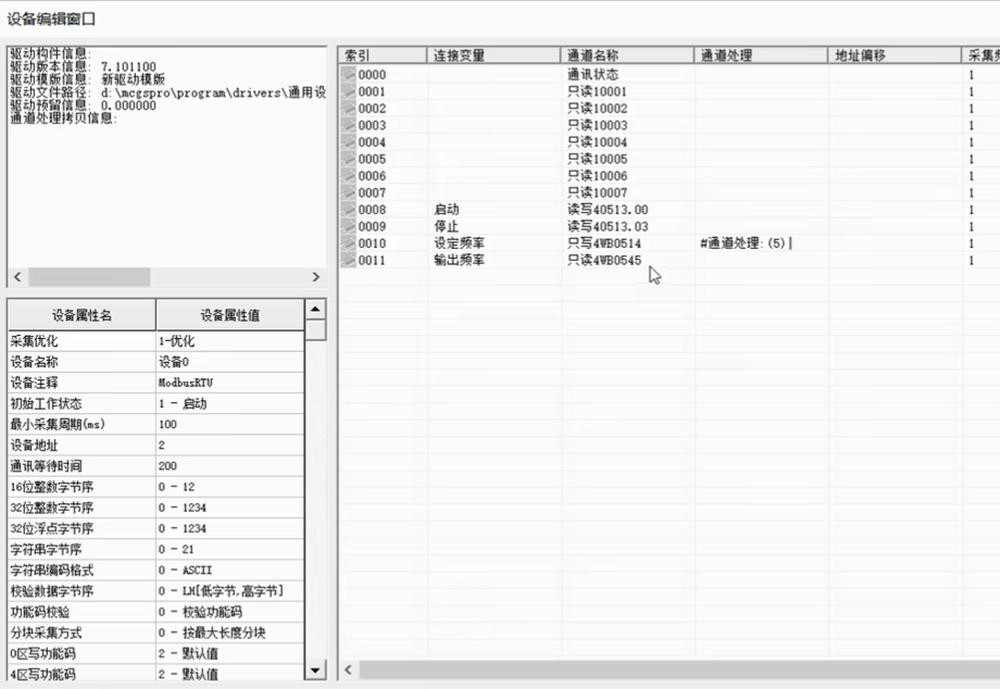

添加变量
