万用表二极管档的精准改良方案

数字万用表的二极管档由于输出电压只有3V左右，电流也比较小只有0.3mA左右，所以好多大点功率的稳压二极管的稳压值大功率秘开启电压的二极管或三极管及场管，IGBT等都测试不了。

先看下测试效果，将万用表置电压档，并上自制的改良电路，测出的效果是相当准确的。下图测试的是TL431基准电压。

用未改良的万用表去测量同一TL431基准电压，此时误差还是比较大的。

将万用表置电压档，并上自制的改良电路，测出的效果是相当准确的。下图测试的是IGBT的开启电压。

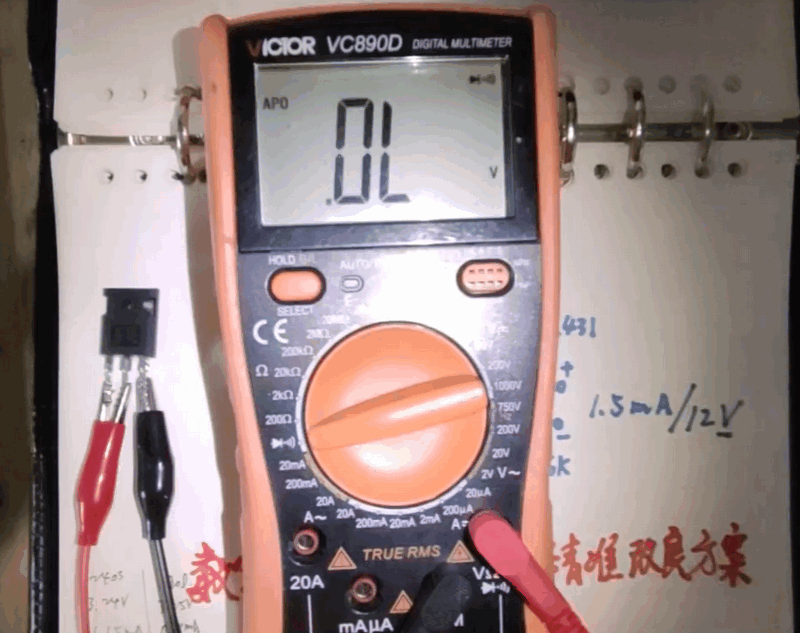

用未改良的万用表去测量同一个IGBT的开启电压，此时是测不出来的。

测量万用表的二极管档输出电压只有3V左右，而电流只有0.39mA的驱动电流。

改良后的电路思路是：通过两个TL431产生一个1.5mA的恒流源并联在万用表电压档的红表笔和黑表笔之间。来完成二极管档的所有功能。

供电可以使用12V稳压电压供电也可以使用9V叠层电池，在特殊情况下，比如测高电压值的稳压二极管的时候，可以输入大于12V，最高30V的电压。
