摇表的内部结构及工作原理

摇表简介

手动摇表也称兆欧表主要用于测量电气设备的绝缘电阻。摇表的额定电压有500V 、1000V、2500V等几种。摇表由一个手摇发电机、表头和三个接线柱（即l：线路端、e：接地端、g：屏蔽端）组成。

拆开摇表看内部结构

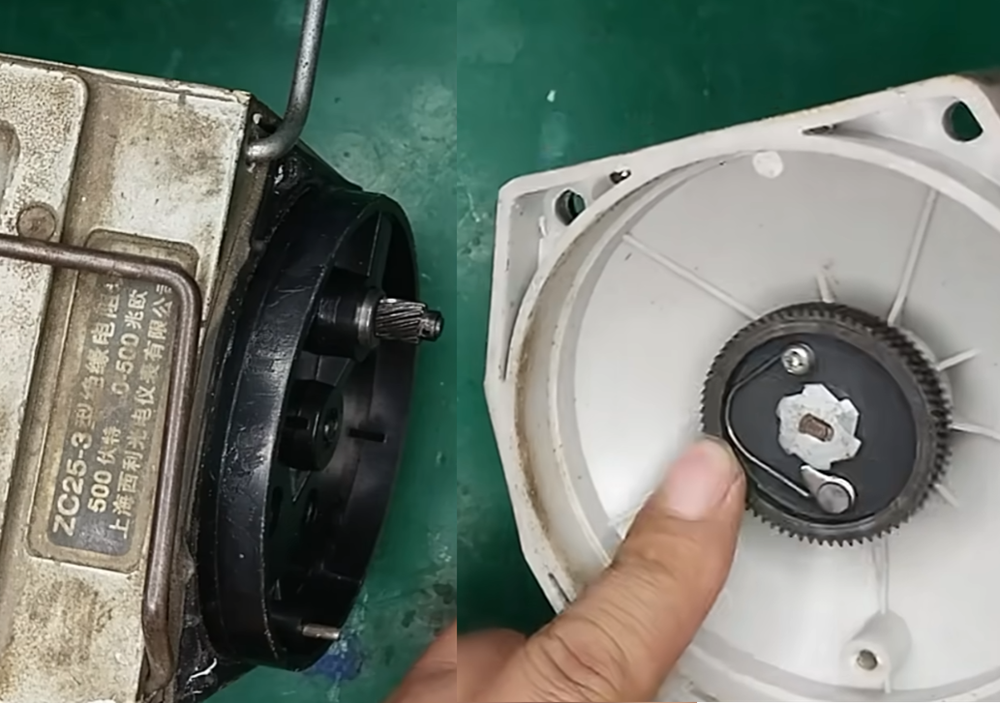

• 手摇的手柄连着一个大的齿轮，与减速齿轮连接；

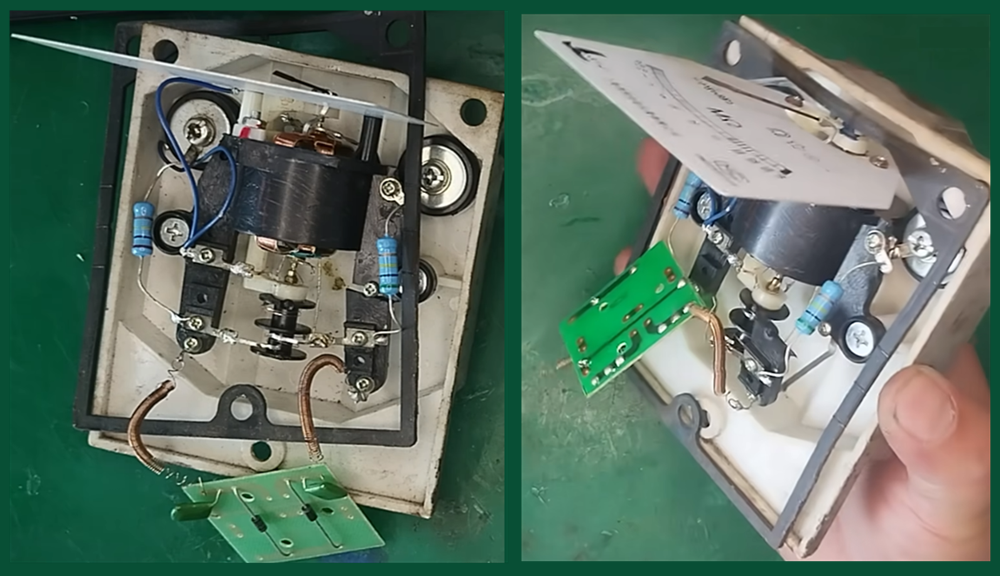

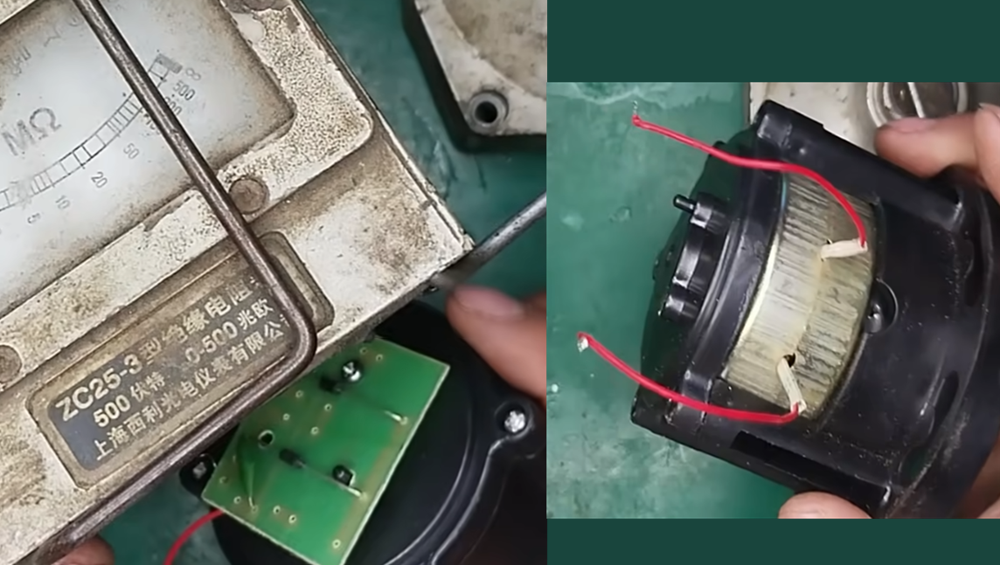

• 拆开以后一个大个子电机就是发电机了，后面连接的电路板是一个整流电路板；

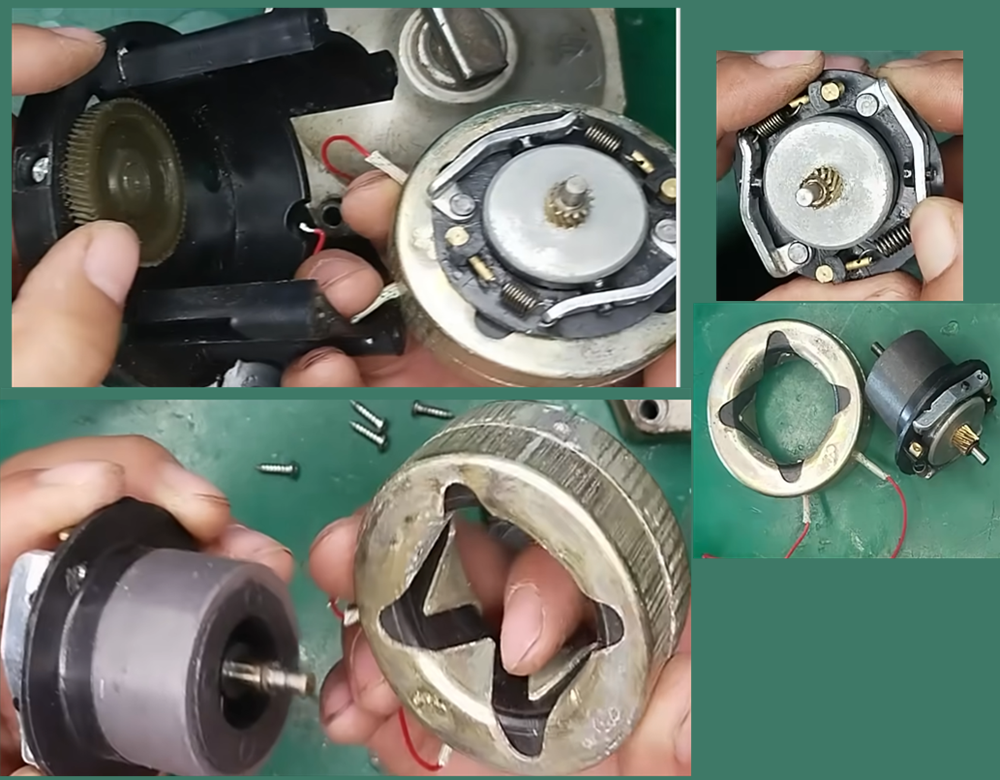

• 它的定子就是一块磁铁，外边有两个甩锤，当手柄摇的太快时，这两个甩块就会分离，这样内部的轴就空转了，这样用来保证发的电压不会超过一定的范围；

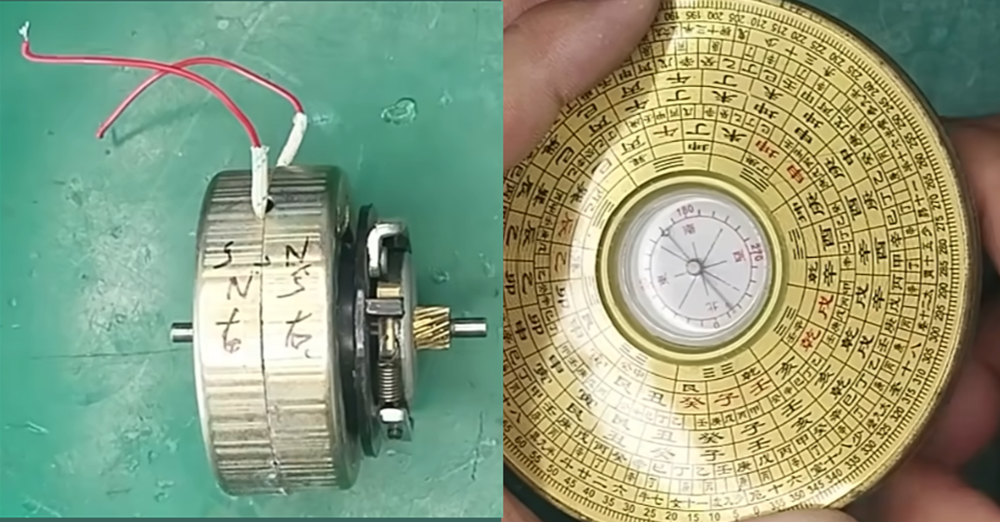

• 转子的线圈是竖着绕的，而且两组线圈是串联在一起的，可以在转子上放置一个罗盘，转动定子此时罗盘就会转动。以此来验证磁级的产生。

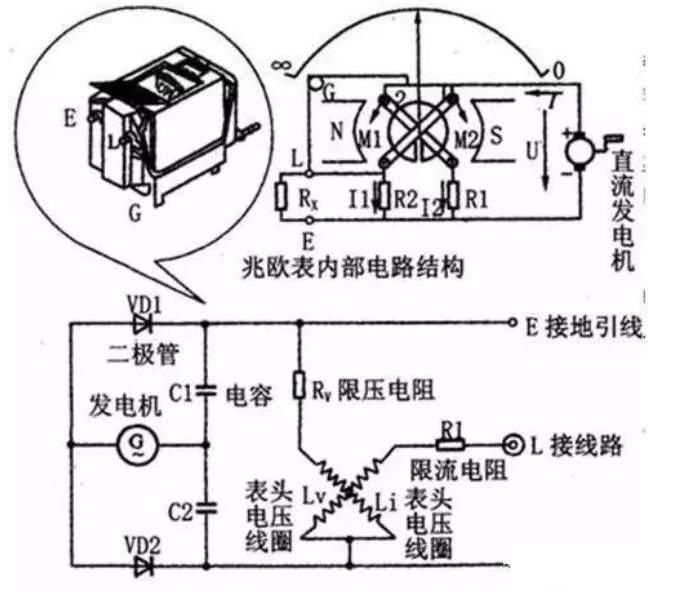

• 表头的整流模块只有几个小元件，分别是电阻、电容、二极管构成的倍压电路。

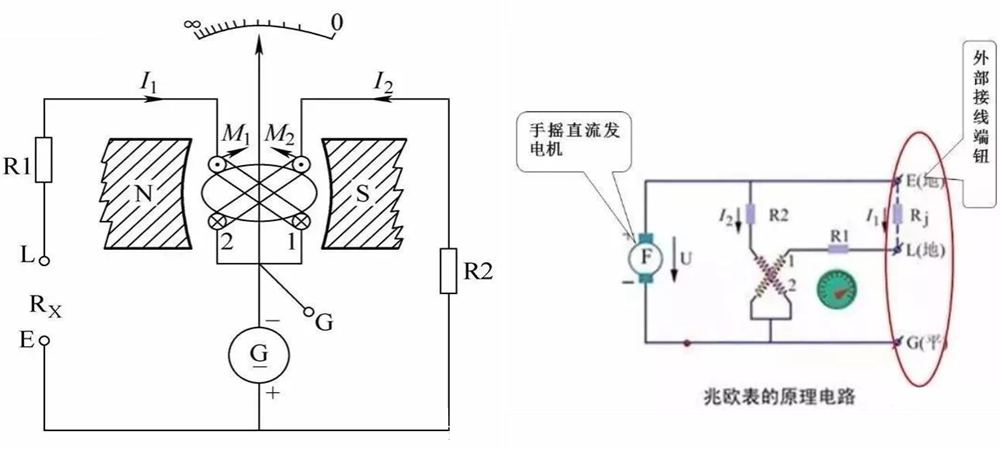

• 摇动直流发电机的手柄，发电机两端产生较高的直流电压，线圈1和线圈2同时通电。当以120转/分速度均匀摇动手柄时，表内的直流发电机输出该表的额定电压，在线圈1与被测电阻间有电流I1，在线圈2与表内附加电阻R2有电流I2，两种电流与磁场作用。

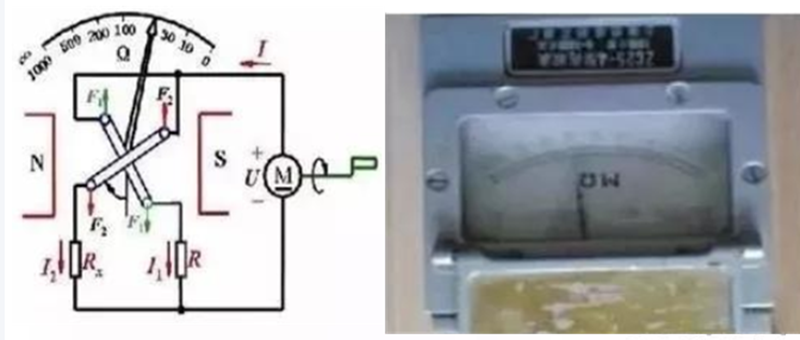

• 产生相反的力矩，当I1电流最大（即被测电阻为0），指针指向刻度0。当I2电流最大（即开路状态），指针指向刻度无穷大∝，当被测电阻为一定值时，指针指在被测电阻的数值，由于摇表没有游丝，不能产生反作用力矩，所以摇表在不测时停留在任意位置（即不定位），而不是回到零，这跟其他指针式的仪表有区别的。
