优利德UT61E+万用表电路分析

首先拆开电池仓就能看到四个7号电池位置，怎么说呢，我觉得比9V电池好。然后就看到两个240V的保险。这个号称最大1000V量程的表，用240V的保险,压敏热敏元件数量还行吧。取出电路板就看到了人工焊接痕迹，换了四个电阻两个电容,PCB看起来是镀金的；有一个PTC包了热缩管；单片机是HC32L130；祖传3.999M晶振；后壳有钢板屏蔽层。

首先是电源部分，电池负极进来通过先通过走线进到转盘，应该是做了一个总开关。 可以看到转盘最内圈是地，第二圈是电池负极，关机的时候触电确实是断开的。

然后就是电源变换部分了，可以看到电池正极进来过Q4，这是个放反接的PMOS。然后接了一个R4，这是蜂鸣器的高端限流电阻，不用管。然后进入C33，这是个手焊过的电容。从这里开始电源主要分了三路。

1，ES232的负压电源。VBAT经过Q1进入U1，将VBAT转成负VBAT，然后进入C1滤波。Q1是个PMOS，型号同Q4，做高端开关用的，用单片机控制。U1是个负压的电荷泵，型号是CE7660，和SGM3209脚位兼容。C7是个电荷泵内部用的电容。接着进入U2，这是个负压的可调LDO，型号是SGM2209。U2是个ADJ的LDO，1.2V的基准，通过45.3K和27K的电阻反馈到3.21左右。

2，ES232的正电源。VBAT进入U5，这是个LDO，型号是SGM2202，固定3.3V输出。U5的使能脚被引了出来，用单片机控制。

3， MCU的电源。VBAT进入U6，型号同U5。

下面是整理出来的部分电路图。

接着是红外通信部分

UT61E+配了一个红外通信的USB转接头，应该是串口。正面看是两颗红外LED，看电路可能是LED4收LED2发。U13，是个霍尔开关，判断USB转红外插入的。

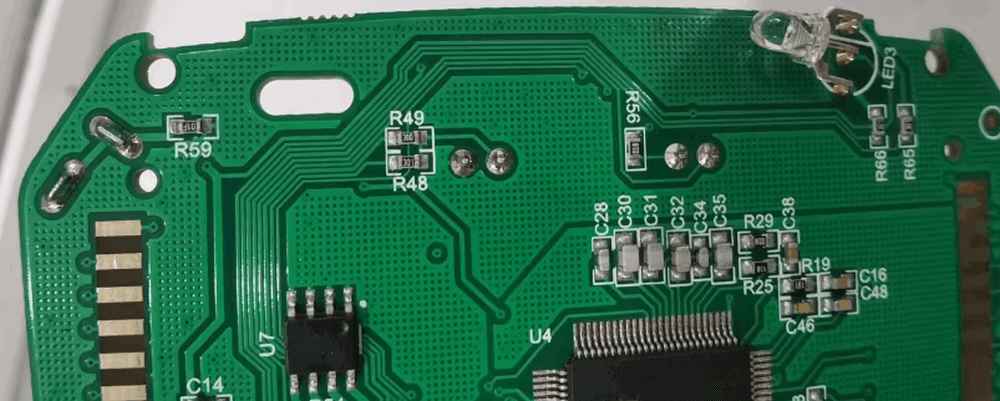

LED4的一个脚接R56到3.3V，说明LED4应该是低有效的发射管，正好符合串口特性。LED2的一个脚接R49，一个脚接地，R49的两边走线明显比R48左边的粗，说明是作接收管的电源用的，连接到单片机的GPIO。LED2的光电流过R49产生压降实现串口接收。不用红外时，GPIO拉低不给电源，实现低功耗

然后就是换档部分

正面可以看到第三层是一个档位一格的，很可能就是单片机识别档位的电路。通过上面的分析，我们知道开机后内部第一和第二圈都是地，那么这个档位就是通过拉低单片机的脚判断的。左上角有四根线从单片机过来，应该就是这四根了。

四根线怎么判断10个档位。直到我看见背后的一堆双二极管。它的原理和键盘扫描有点相似又有点不同，是通过拉低多个引脚判断档位，使用二极管防止回流。

蜂鸣器部分

首先，ES232本身有个蜂鸣器输出，判断通断的时候直接用比较器输出，反应速度很快。其次，单片机也要输出，比如发出自动关机提示音。这个万用表里，ES232的输出从R10右边过来，从左边打个过孔去蜂鸣器使能，MCU的输出从R7右边过来，经过D15到R10左边到蜂鸣器。这样就做了一个或操作，两边同时控制一个蜂鸣器

竟然找到了一个NTC。它的位置在检流电阻旁边，距离10A和1A的电阻都比较近，应该是做温度报警用的。

这个电阻用一个专门的LDO供电U9，型号还没查。R73是NTC的分压电阻。单片机的PB00做ADC采集。
