充电器BT151可控硅防反接电路无输出的解决办法

充电器BT151可控硅防反接电路无输出的解决办法

电源的功率大小,电压的高低,都可以去调节电阻丝的长度,方便去测试<

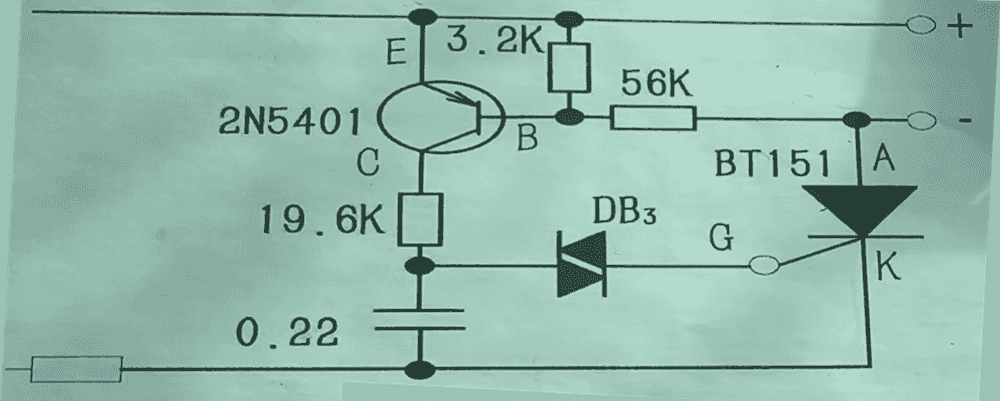

充电器BT151可控硅防反接电路

在输出端引两根线接电容,容量一定要大于电瓶的电压如60V,则要大于60V,

先对电容进行充电,然后正接正,负接负接上后。

给电容进行充电。

正确连接好后,指示灯就亮了。此时充电插头就有输出了。

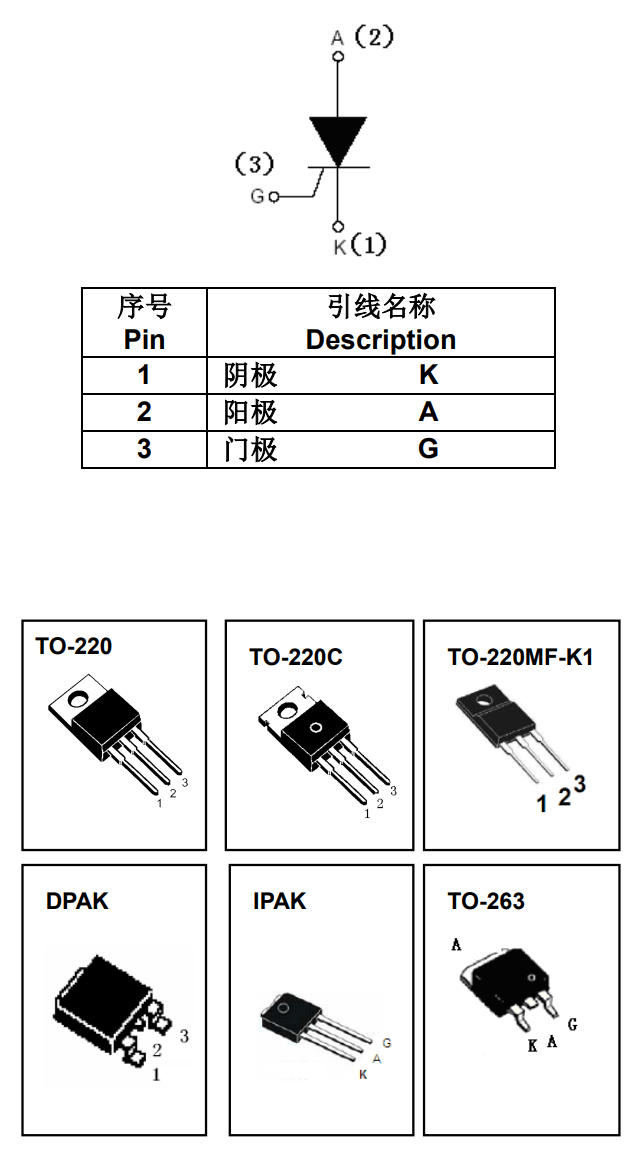

BT151封装参数,还是比较方便的只要在G极加1V的电压,1,2脚就能导通,也就是A,K就导能了。此时去掉触发电压也仍然会导通,A,K之间的压降很小,此时A,K引脚加反向电压也会关断。

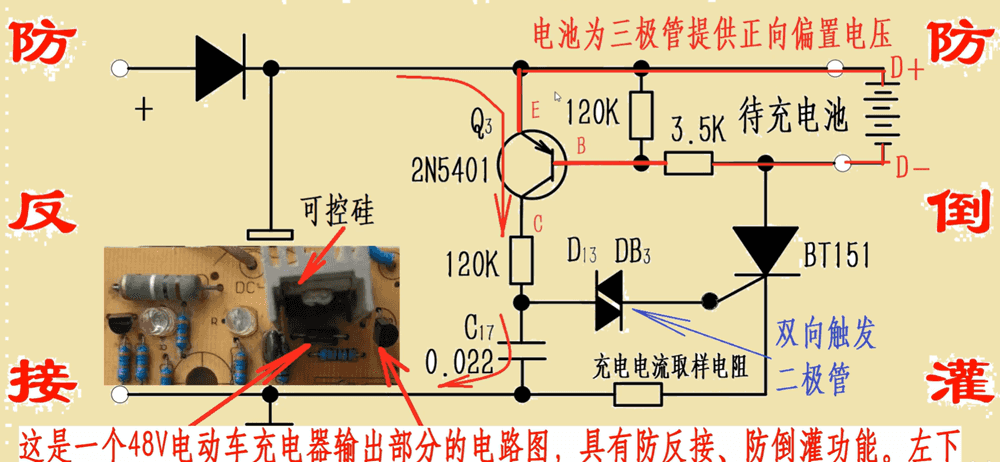

当输出端没有接电瓶会没有输出或输出的电压比较低。是否有防反接功能,在输出端:可控硅、三极管、快恢复二极管、两个电阻等元件。如果想取消防反接功能可以短接可控硅的A、K引脚

BT151可以用万用表测量其好坏的判断,用万用表的二极管档,测BT151二极管特性在1、3脚间正反都有0.25V左右的电压;其它都没有数值,说明是好的。
