AOC冠捷液晶电视原理与维修

首先副电产生5V的供电电压，让主板的CPU、内存等电路能正常的工作并进入待机状态，当遥控器给微电脑开机信号后，主板就会反过来给电源一个PS-ON开机信号。只要一通电就有5V的供电了，此时从5V上引一根线串一个1k或2k的电阻到PS-ON触点上。此时12V， 24V的都接上灯炮做为负载才能工作，否则的话电源板检测不到负载也会保护的。

220交流电通守热敏电阻，压敏电阻，磁珠电感过滤干扰通过共模电感，安规Y电容【跨接在冷地和热地之间的】。

整流桥整脉动直流后通过电容滤波成平滑直流电。得到220v*1.414=310V的直流电。

310V通过启动电阻到达芯片，启动电源管理芯片。

LD7576A典型应用案例

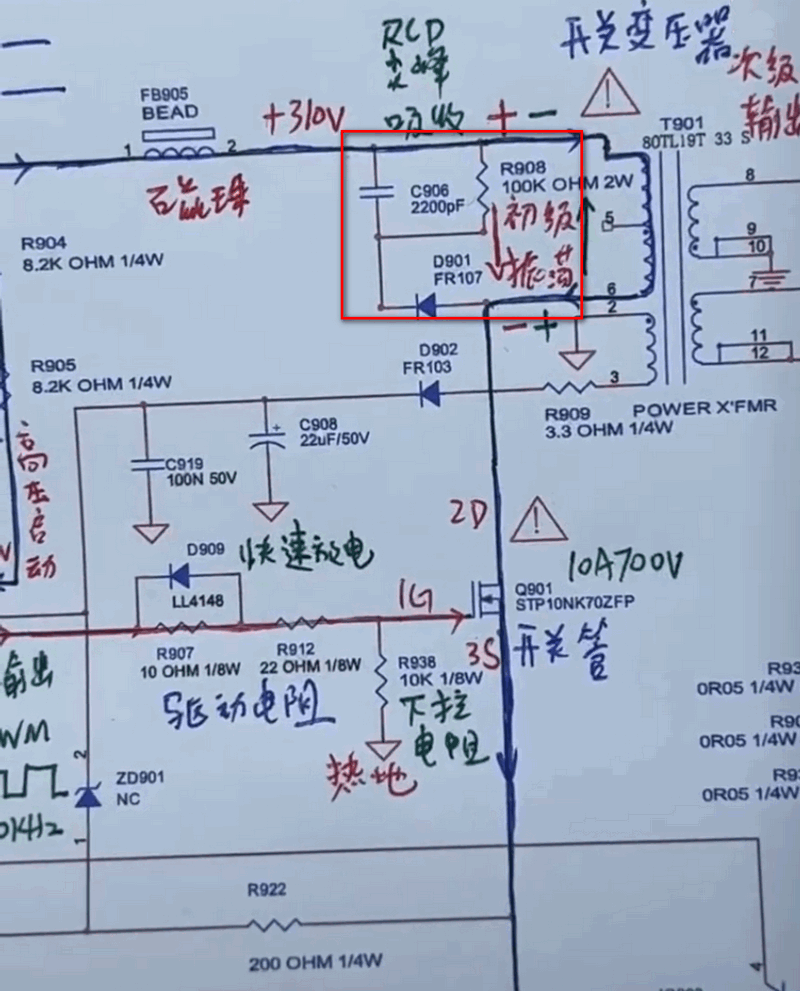

310V过启动电阻到达芯片，启动电源管理芯片。给芯片提供一个300V的高压启动供电，此时在芯片的1脚会产生锯齿丝，在芯片的5脚就开始工作输出工作脉冲，通过R907,R912启动电阻到达开关管的G极。D909二极管的作用是加快开关管的关断，因为开关管的GS间节电容可以通过二极管放掉。

开关管的下拉电阻可以有效的保护静电，误动作。

310V电容的正极—-磁珠滤高频—–变压器初级—-开关管D极到S极—–R914采样电阻—–地形成回路。

变压器初级间的D901，C906，R908构成了RCD尖峰吸收电路，当开关管处于关断时变压器初级会产生上负下正的310V电动势，再与310V的电解电压形成串联第构成了620V的电压，通过此吸收电路放掉一部分，加载到开关管D极的电压就小了很多，否则会损坏开关管。

二次供电线—-限流电阻—-二极管整流—-电解电容滤波，无极电容滤除高频—-到电源芯片的6脚，为电源芯片提供持续供电。如果二次供电损坏导致电源芯片一会工作一会停止所谓的"喘"

电源芯片的3脚—-限流电阻—-采样电阻—-地。假如采样电阻上有2A的电流，在其两端就会产生0.78V的电压，经限流电阻后会有0.78V 3.9mA的电流， 当电源芯片的3脚电压大于0.85V将保护。

电源芯片的2脚是电压反馈，通过光耦的1、2脚采集，当1、2脚发光部分增亮，在接收端3、4脚导通程度加大，把电源芯片的2脚电压拉低，从而改变芯片输出脉冲。当2脚电压大于5V则保护起来。

变压器次级通过整流滤波后得到稳定的12V电压，如果电压升高了，则稳压管就导通了然后通过两个电阻进行分压，当三极管的B极得到0.6V的电压CE间就导通了，然后R940这个假负载也阻也就导通了，拉低输出的电压达到稳压的目的。

次级5V通过整流滤波尖峰吸收—–限流电限(保护光耦)—通过431稳压芯片到地(与光耦并联的电阻起到分流的作作)。

在变压器次级12V和5V都经过电阻分压送到431稳压芯片的参考极R（2.5V的标准），C912和R928用于431芯片的补偿提高431的抗干扰和稳定性。
