芯片手册选型

电阻的选型

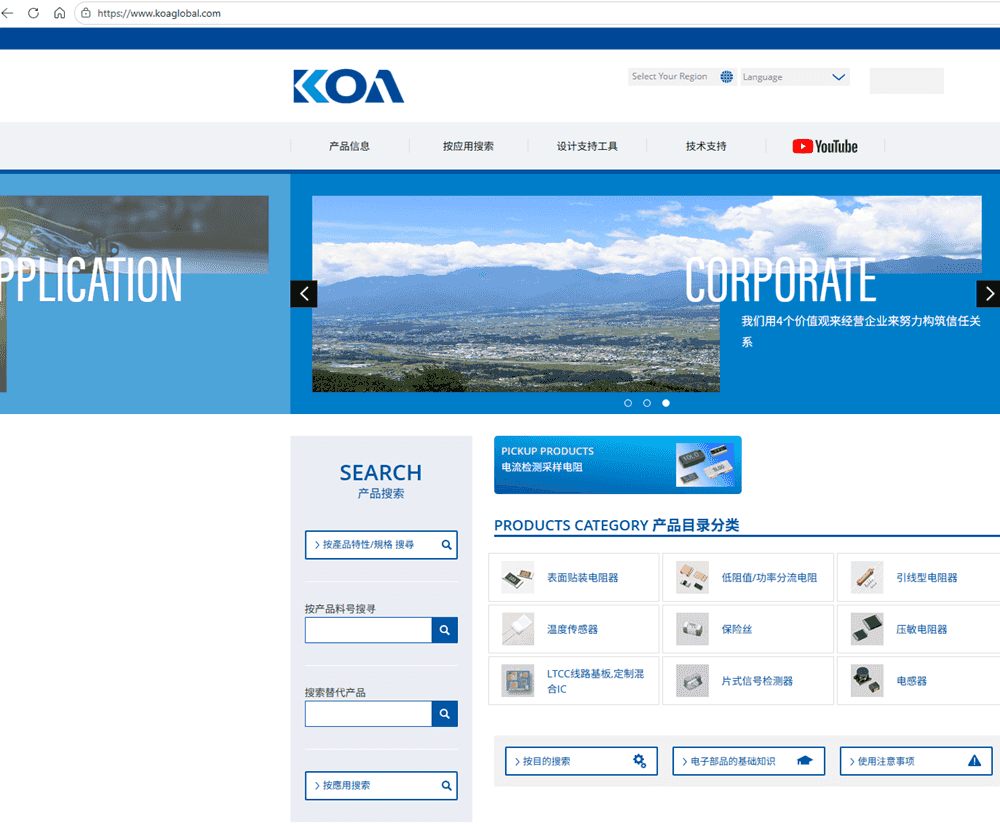

可以参考Koa官网；

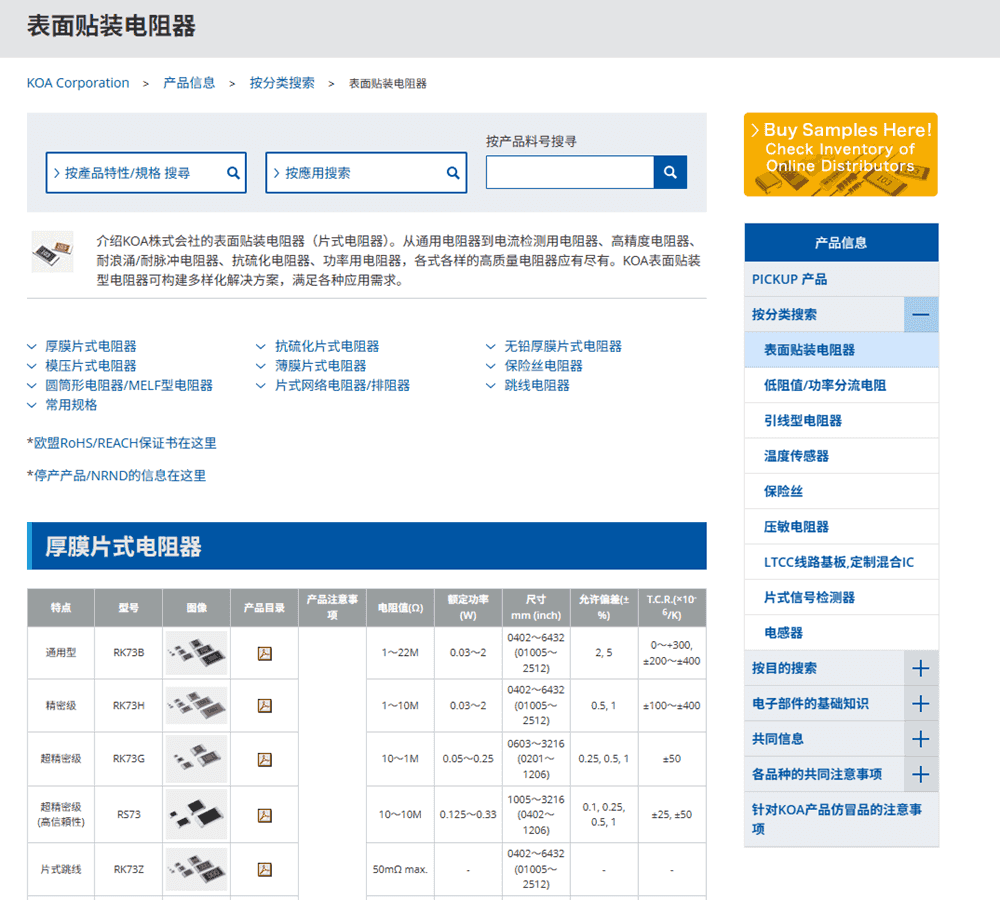

选择上图听表面贴装电阻器，然后在里面寻找自己需要的电阻，观看其参数。

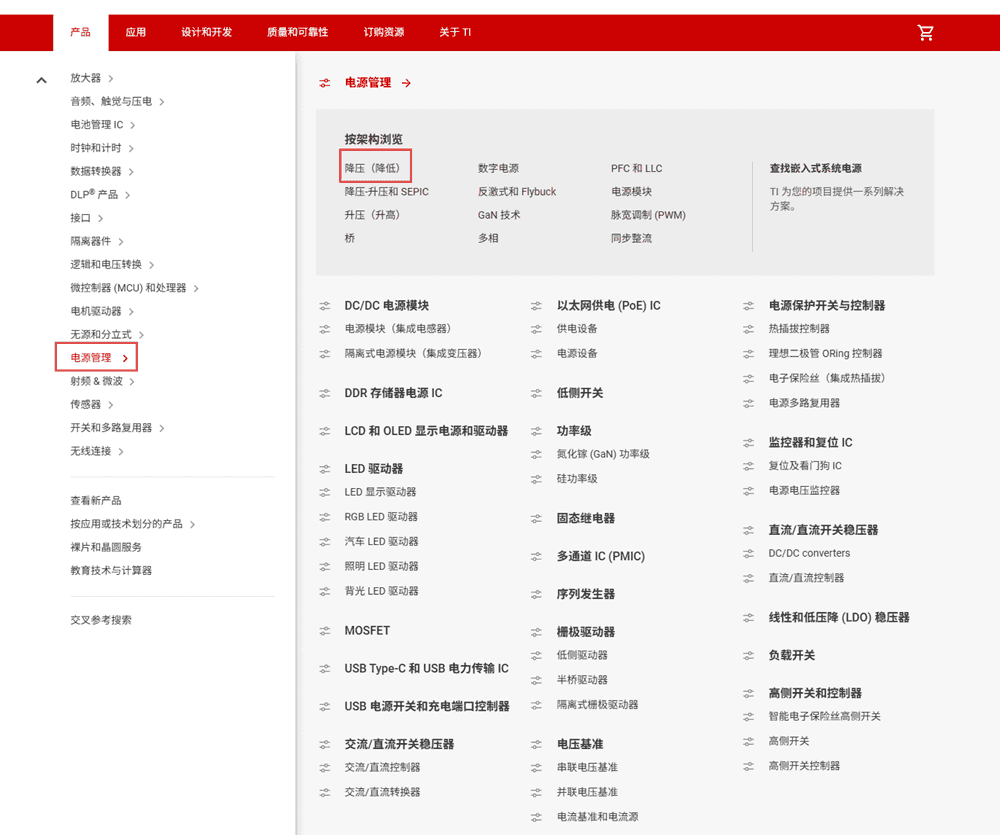

进入TI官网进行查询；根据自己的需求进行选择类别和用途；

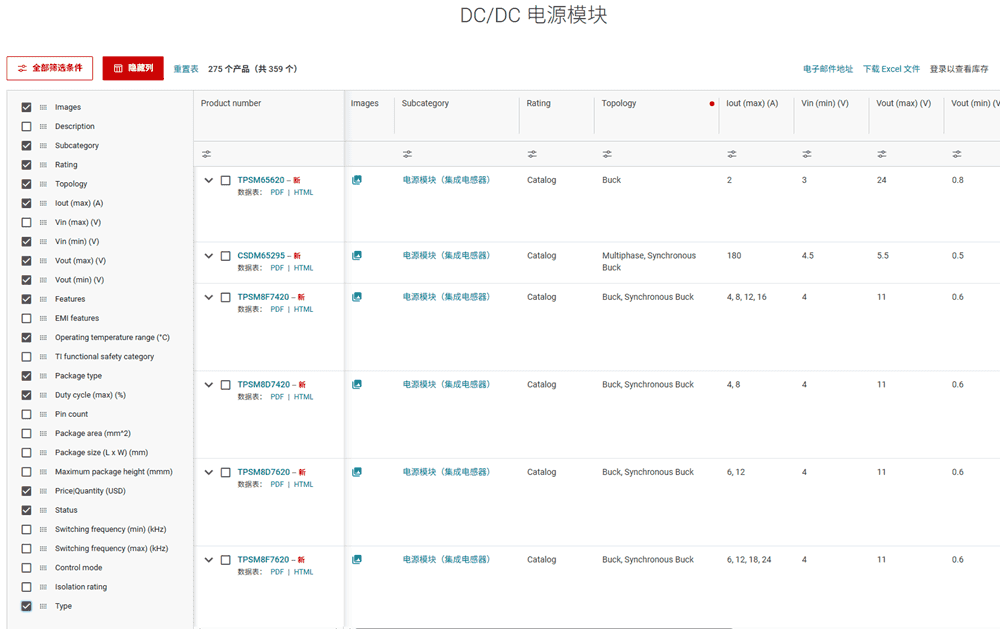

点选自己的选择类型，然后就可以进行筛选自己的芯片了。

电容

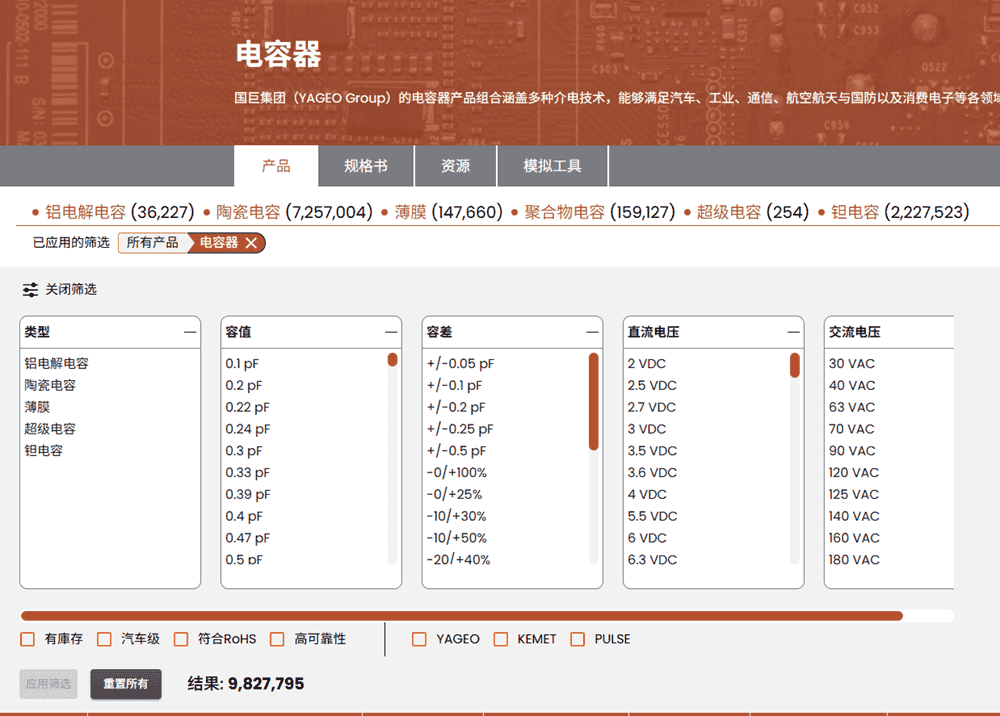

可以参考yageo官网

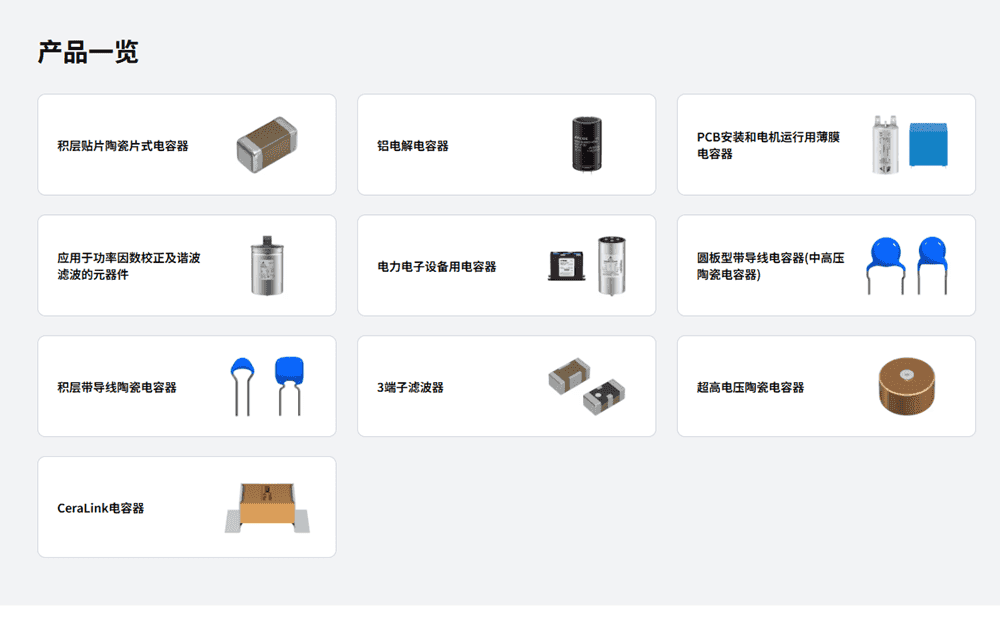

参考tdk官网

二极管与三极管

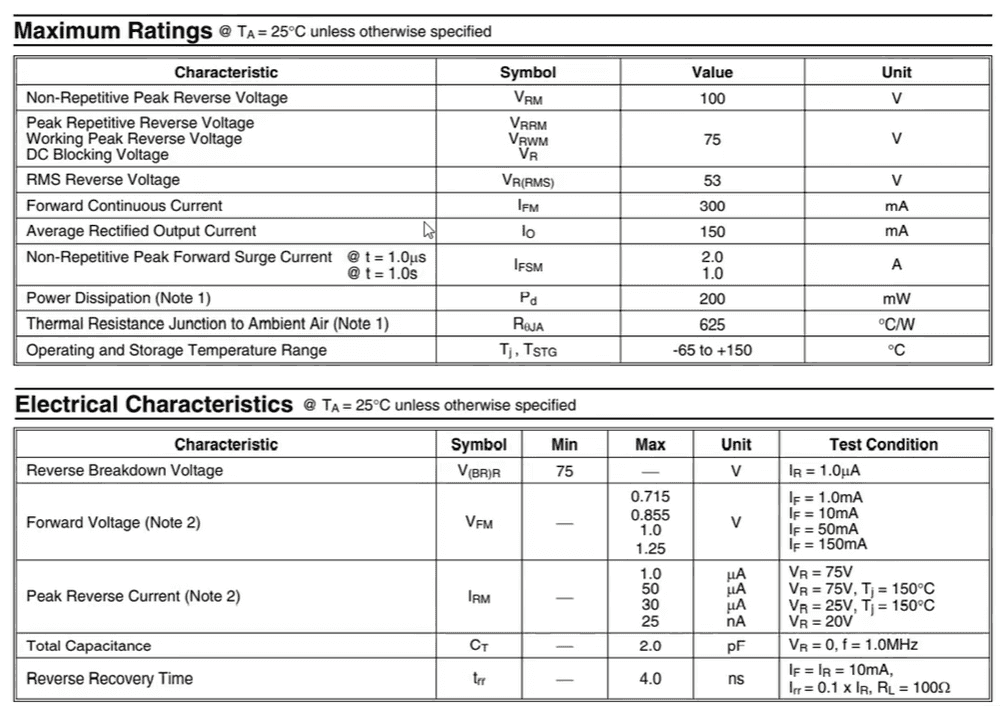

1. VRM（Non-Repetitive Peak Reverse Voltage）

   只能承受瞬间冲击，不能长期或周期性出现

2. VRRM / VRWM（Working / Repetitive Peak Reverse Voltage）

   可以长期、周期性承受的最大反向电压，工程原则：实际电压 ≤ 0.7~0.8 × VRRM

3. VR（DC Blocking Voltage）

   在直流情况下可长期承受的反向电压。

4. VR(RMS)

   对应交流电的有效值，如果是正弦波：VRRM ≈ √2 × VR(RMS)

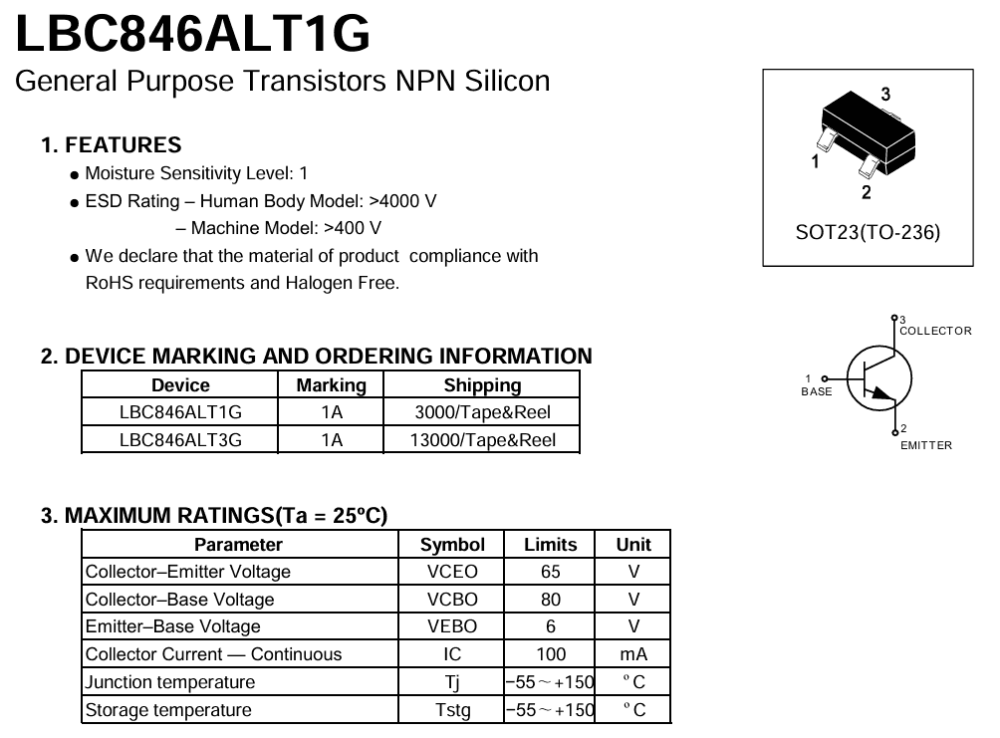

三极管的参数

VCEO（Collector–Emitter Voltage）：集电极-发射极耐压（基极开路），条件：基极悬空（开路），C → E 能承受的最大电压，这是最常用、最重要的耐压。

非常重要：BE结反向击穿会永久损伤三极管！

74HC165集成逻辑芯片把“多路并行信号”变成“一路串行信号”的芯片

通俗理解：

• 有 8根输入线（A~H）
• 只有 1根输出线（QH）
• 它可以把这8路数据“排队，一个一个吐出来”

单片机/PLC 引脚不够用

比如：

• 你有 8个按键
• 但控制器只有 1个输入口

用 74HC165，把8个按键状态“压缩”成一条线读回来

工作原理芯片有两种工作状态：

① 装数据（并行装载）

条件：

• SH/LD = 低电平

这时：

• 👉 A~H 这8个引脚的电平
• 👉 一次性“存进芯片内部”

可以理解为：

• 👉 拍一张快照

② 读数据（串行移位）

条件：

• SH/LD = 高电平
• 给 CLK（时钟）

每来一个时钟：

• 👉 数据往后移动一位
• 👉 从 QH 输出一位

就像：

原始数据：A B C D E F G H

第1次时钟 → 输出 H
第2次时钟 → 输出 G
第3次时钟 → 输出 F
...

• 👉 一位一位“吐出来”

需要理解的关键作用

1. 1️⃣ SH/LD（核心控制）

   • 低：装数据
   • 高：开始移位输出
   • 👉 相当于“模式切换开关”

2. 2️⃣ CLK（时钟）

   • 每跳一下 → 输出下一位
   • 👉 相当于“读数据的节奏”

3. 3️⃣ A~H

   • 8路输入
   • 👉 接按键 / 开关 / 传感器

4. 4️⃣ QH

   • 串行输出
   • 👉 接单片机输入口

5. 5️⃣ CLK INH（时钟禁止）

   • 高：禁止时钟（不动）
   • 低：允许移位
   • 👉 类似“暂停键”
