普通维修人员使用示波器应掌握的几个小技巧

普通维修人员使用示波器应掌握的几个小技巧

一般测电压，测波形，测瞬间的上升电压或下降电压，测瞬间波形

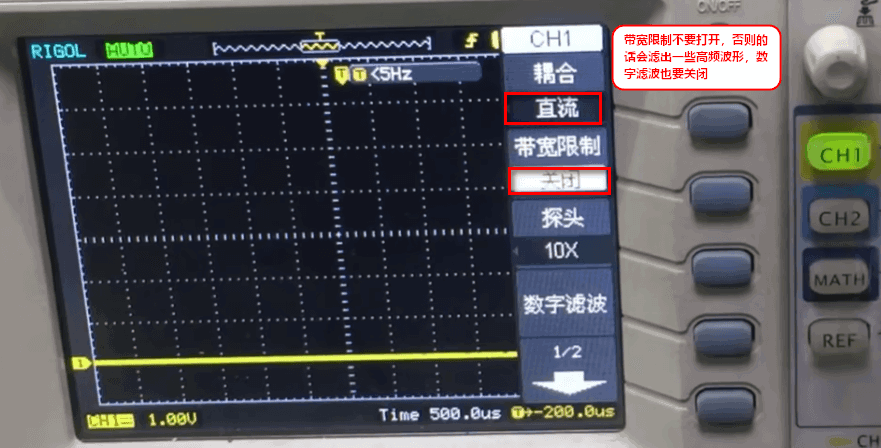

1 使用前对示波器进行较准；应净表笔和示示波器都调到x10档位，如果调在x1档测高频的如晶振有可能就停振了。也有可能有些波形就测不到了，就有可能用的是x1档；

2 测电压的时候要调到平均值，跟万用表一样，因为万用表测的都是平均值；峰值是3V，平均值是1.5V左右；

3 测波形，如测晶振的波形，可以用自动模式；

4 抓取瞬间的上升电压，上升沿或下降沿；

现在设置的触发电压是0.8V，只有达到0.8V才会触发上升沿；下降沿的设置也是一样的；

5 抓取波形；先将边沿触发设成上升沿触发

设置触发抓取波形的触发电压如下图所示1.68V触发抓波；

这样就抓取到了波形

注意：抓取波形都应先将探针放在待测的主板上，再对主板进行加电，只有这样才能抓到波形；
