示波器的使用操作详细教程

为什么示波器测量函数发器的电压是设定值的2倍。例如在发生器上设定的幅值电压为10V则示波器测量出来就是20V；

本例以信号发生器上的设置，频率为500kHz，幅值峰峰值为1V；此时可以发现示波器测量的频率是一致的，但是幅度却相差20倍左右，对于10位的差值是因为探头的X10档与示波器的设置不一致所致。

但是这两倍左右的差值，是由于信号发生器的输出阻搞不匹配所致，默认发生器是50欧姆的负载，如果输出阻抗是高阻抗，就是2倍的关系了。

解决2倍的关系，可以修改信号发生器的输出阻抗，将其改为高阻抗；

如下图所示有500mv的直流成份与交流信号叠加。也就是加了所谓的直流偏置。

那如何去掉这个直流成份呢？如果不想看到直流信号，只需要看交流信号，那就需要进行交流耦合了就可以了。【默认是直流耦合也就是允许所有的信号进入示波器】，这样就把直流信号给过滤掉了。

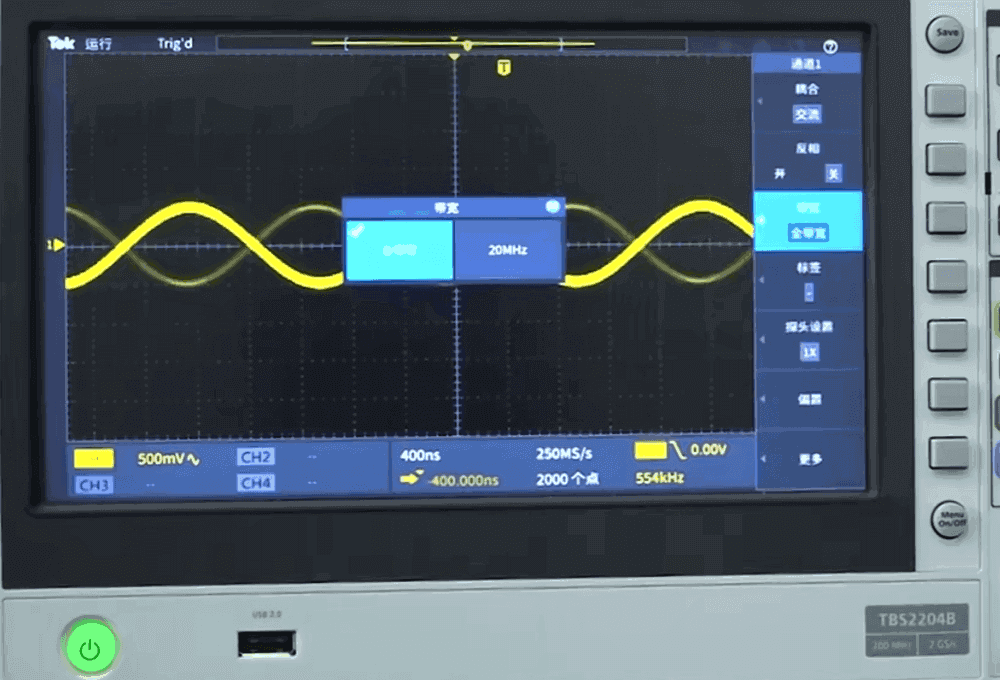

那如果示波器带有噪声如何去掉呢，因为噪声是无处不在的，也是无法避免的。如果噪声过大会造成误触发，从而无法得到一个稳定的波形。可以在通道设置——带宽——有全带宽和20MHz【相当于低通滤波】

处理正弦波的常规操作方法。

如何测量开关瞬态信号，自动触是无论有没有触发它都会显示触发，普通触发是有触发就显示，下一个触发会覆盖上一个触发；单触发是满足条件触发后就停下了，需要手动再次触发才可以。

如何测量有噪声的信号，消除噪声对触发的影响，消除噪声对波形和测量的影响。菜单—-触发—–耦合【直流什么信号都显示，高频抑制、低频抑制、噪声抑制等】

如何抓取脉冲串，在触发—–触发模式释抑——-将释抑的时间改到稳定为止。这个时候触发就稳定不会一直跑了。可以对脉宽和欠幅进行限制作为触发条件，这样就可以抓取一些异常的信号。
