Dell电源引脚定义

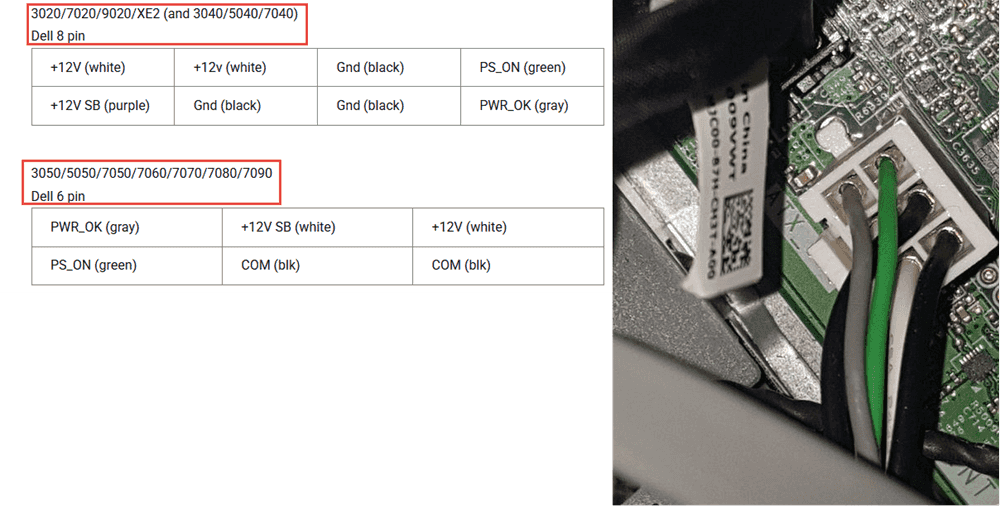

对Dell的小电源引脚有8pin和6pin的，可以参考，下面是Optiplex 专有的 8 针和 6 针针脚位：
Dell 8 pin：3020/7020/9020/XE2 (and 3040/5040/7040)
Dell 6 pin：3050/5050/7050/7060/7070/7080/7090

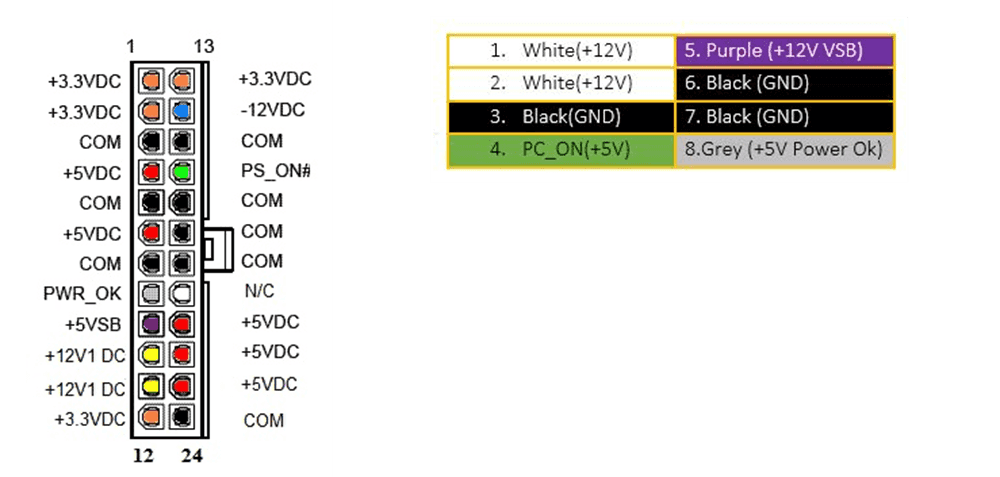

下面是24pin改成8pin的电源接口，将24针SMPS改装为戴尔Optilex 8针SMPS
- 将24pin中的2根黄色线—>8pin中的两根白色线对接；
- 将24pin中的3根黑色线—>8pin中的3根黑色线对接；
- 将24pin中的1根灰色线—>8pin中的1根灰色线对接；
- 将24pin中的1根黄色线—>8pin中的1根紫色线对接；
- 将24pin中将绿线和黑线进行短接；
注：接下来我们要做一些改装，因为24针SMPS中没有12伏待机电压（VSB）引脚，只有+5V电压。有两个方法。
第一种是用升压IC把电压从5VSB升到12VSB，这需要IC和其他电子元件
第二种是使用另一条+12V电源（24针SMPS的黄色线）作为+12VSB电源，这样需要先短接绿黑线下面是24pin改成6pin的电源接口，将24针SMPS改装为戴尔Optilex 6针SMPS方法类似。
| PIN | Signal | Color | PIN | Signal | Color |
|---|---|---|---|---|---|
| 1 | +5V PS_ON | Green | 4 | +5V PWR_OK | Gray |
| 2 | COM | Black | 5 | +12V | White |
| 3 | COM | Black | 6 | +12V | White |
- 将24pin中的2根黄色线—>6pin中的两根白色线对接；
- 将24pin中的2根黑色线—>6pin中的2根黑色线对接；
- 将24pin中的1根灰色线—>6pin中的1根灰色线对接；
- 将24pin中的1根黄色线—>6pin中的1根紫色线对接；
- 将24pin中将绿线和黑线进行短接；
