CM6800内部原理与公版图分析

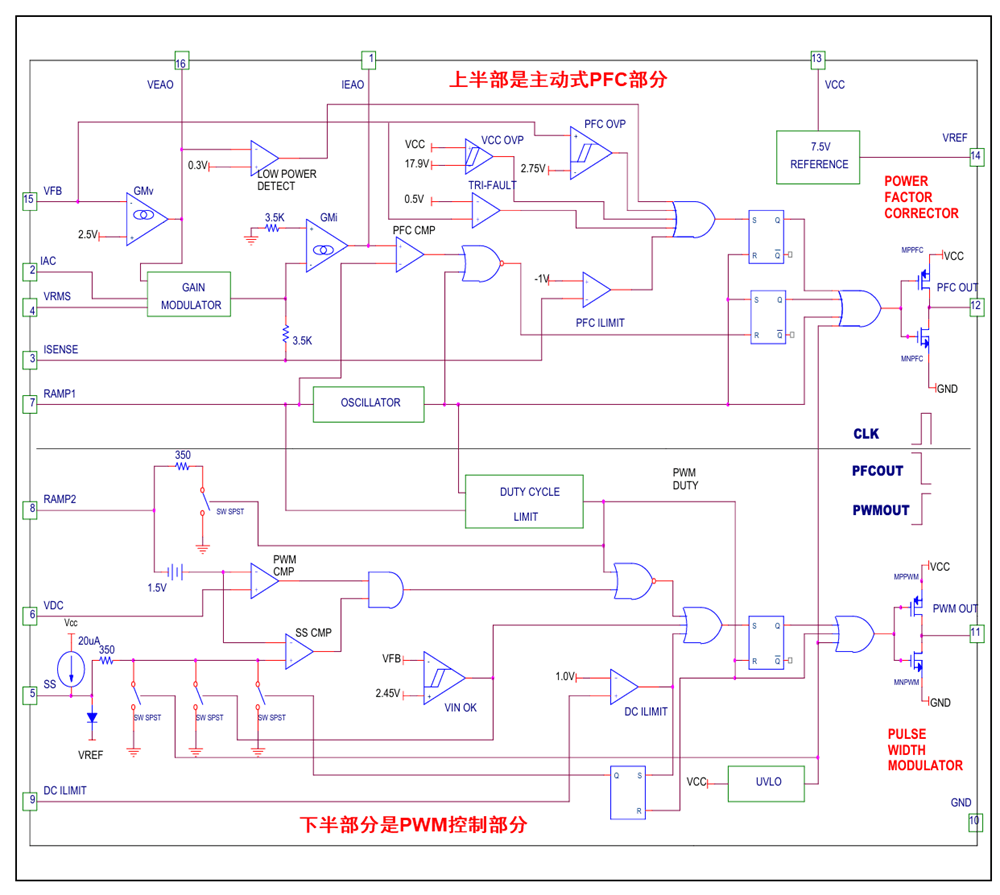

CM6800/C4800它是一个复合芯片，它常用于控制双管正激电路，

• 它上半部分是PFC控制部分PFCOUT，下半部分是PWM控制部分PWMOUT
• 这两部分相位相反，
• 13脚得到供电内部得到7.5V的参考，从14脚输出参考电压7.5V。
• 2脚和4脚用于检测线电压；
• 3脚检测线电流
• 15脚是电压反馈，内部的基准电压是2.5V；

公版图的分析

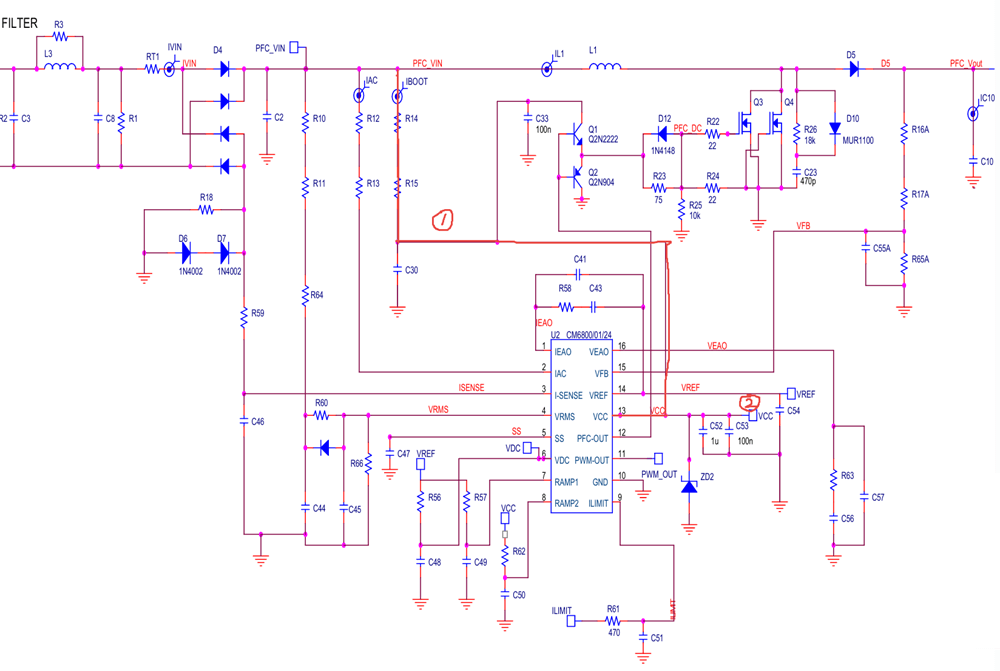

• 13脚VCC供电是由整流桥后的电压—–R14 ，R15滤波稳压后给VCC供电，另一路是二次绕组感应电压经整流，限流后做为可持续供电；

• 得到供电VCC以后就会从14脚输出7.5V的参考电压，经R58 C43 C41对1脚形成一个补偿；
• 14的的7.5V参考电压经R56， R57， R67， C48 ，C49给7脚
• 峰值PFC电流检测它的检测电阻安装在主开关管的E极，而平均值电流检测电阻安装在地线与整流桥的直流总负上，它测得是总电流；

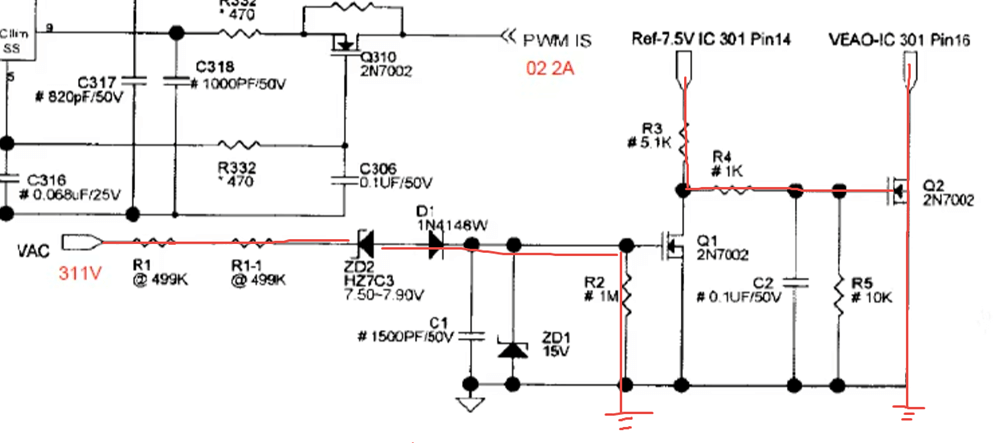

关机保护电路：VAC是桥式整流后的输出，是未经PFC升压的节点，它并联的电容是非常小的，所以放电是非常快的；311V—–R1，R1-1, R2电阻分压后使Q1导通—-Q2不工作，pin16脚就不会被拉低而保护；

如果311V因下降的快而很小时—–R1，R1-1, R2电阻分压后使Q1不导通—–Q2就开始工作，pin16脚就被拉低而保护；

Cisco 3750电源板

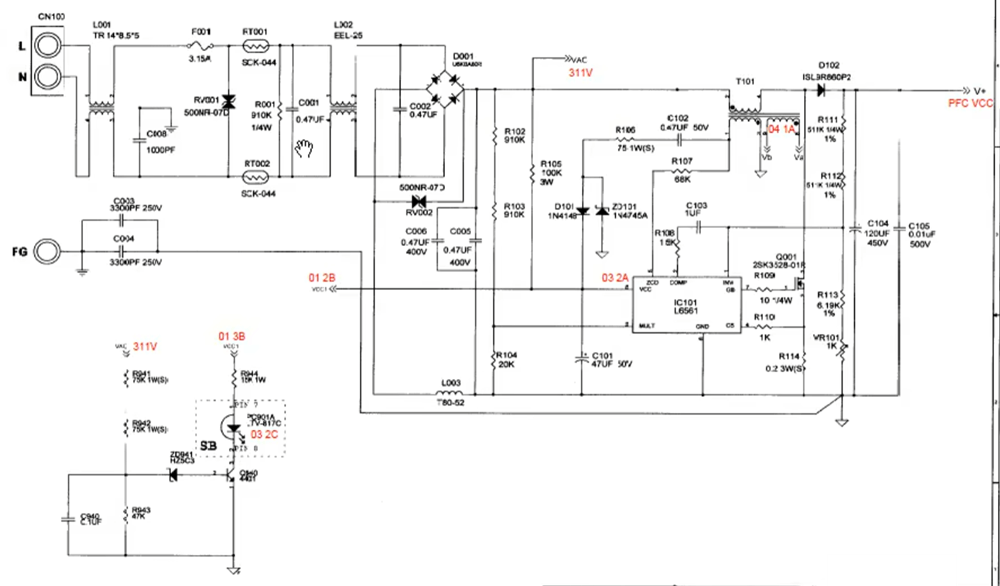

• 绝大部分的FPC电路都是采用BOOST升压电路完成了，在待机时PFC是不工作；

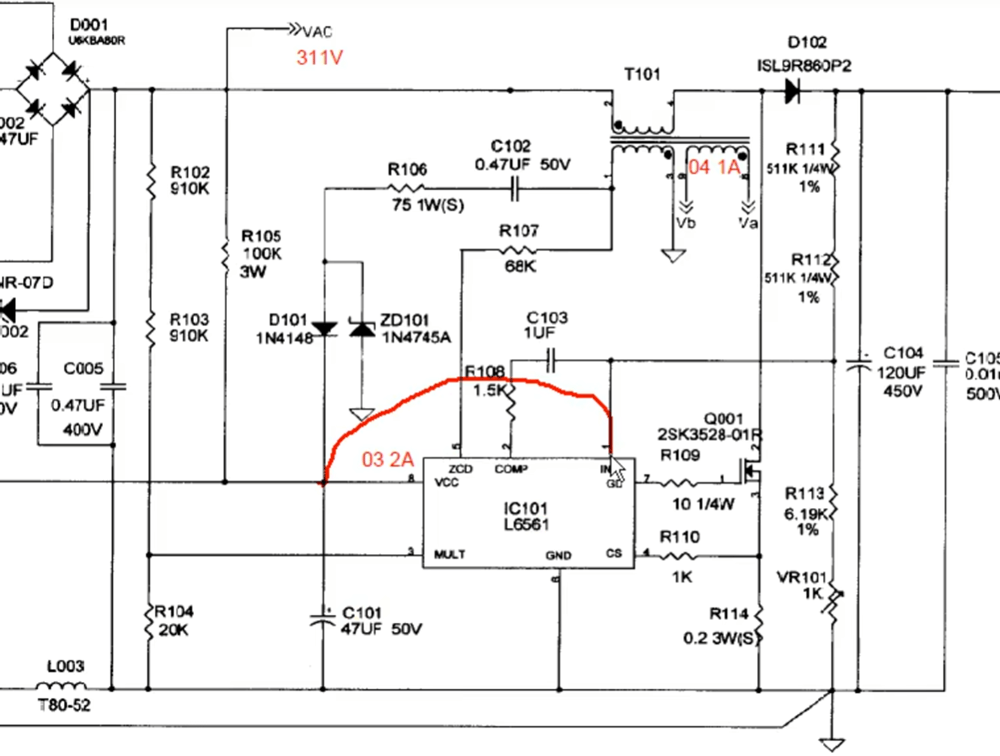

• 检查该芯片L6561的工作条件，VCC通过电阻与311V相连说明在待机时此路有电；而且还分出一路给指示灯；
• MULT通过电阻分压来检测线电压【检测的是311V的电压】；
• CS是开关管的E极电阻检测的是线电流，可以发现是工作在峰值检测的PFC；
• INV电压反馈引脚，因为PFC电压不能无限升高以免损坏后面的电路，也是通过电阻分压的方式【检测的是380V的电压】

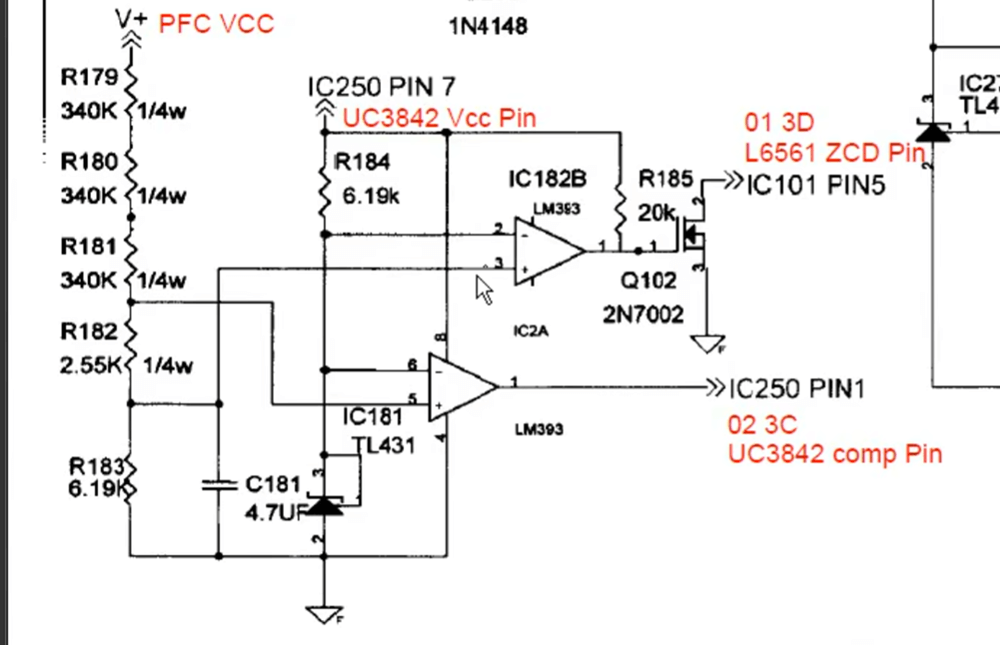

• TL431的R与K相连，相档于一个2.5V的稳压管，这样LM393的反向端都是2.5V的参考电压；同相端的电压是由PFC VCC分压而来；
• 如果L6561芯片的ZCD过零检测接口接地，该芯片也就停止工作了。

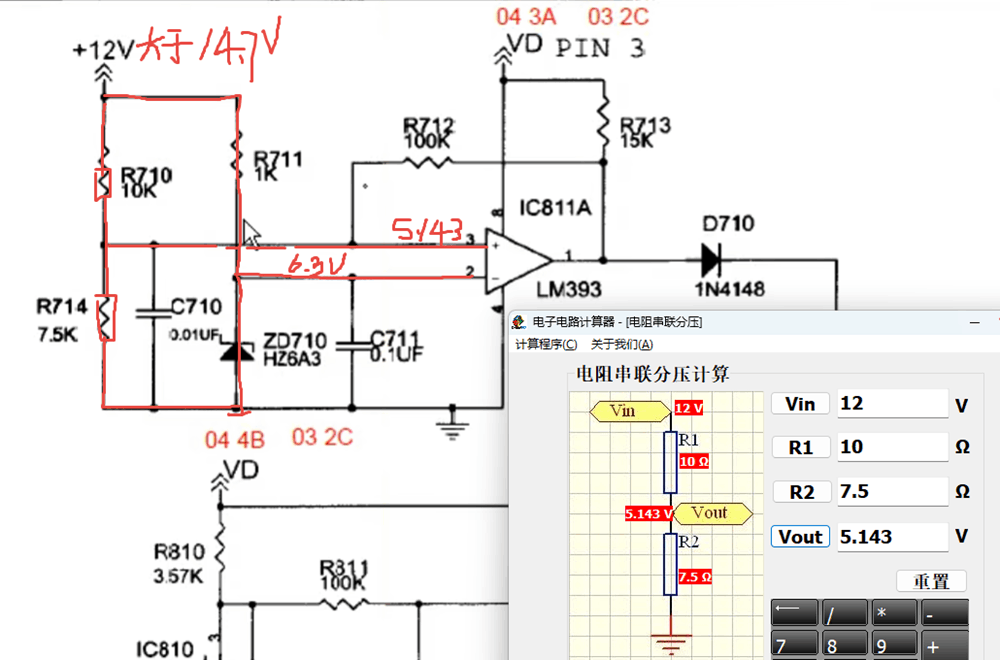

• 一路12V经R711经一个稳压管ZD710给LM393的2脚反向端提供6.3V的参考电压；另一路12V经R710、R714分压后得到5.143V的电压给同相端；此时LM393的1脚输出低电平；通过计算可知候如12V电压升到14.7v以后，此时同相端就大于反向端了就输出高电平了；【过压保护】
• R712是迟滞电阻，它使LM393的1脚不会频繁通断，如果没有则只要同相端一大于反向端立马输出高电平，哪怕是一个波动也会动作；

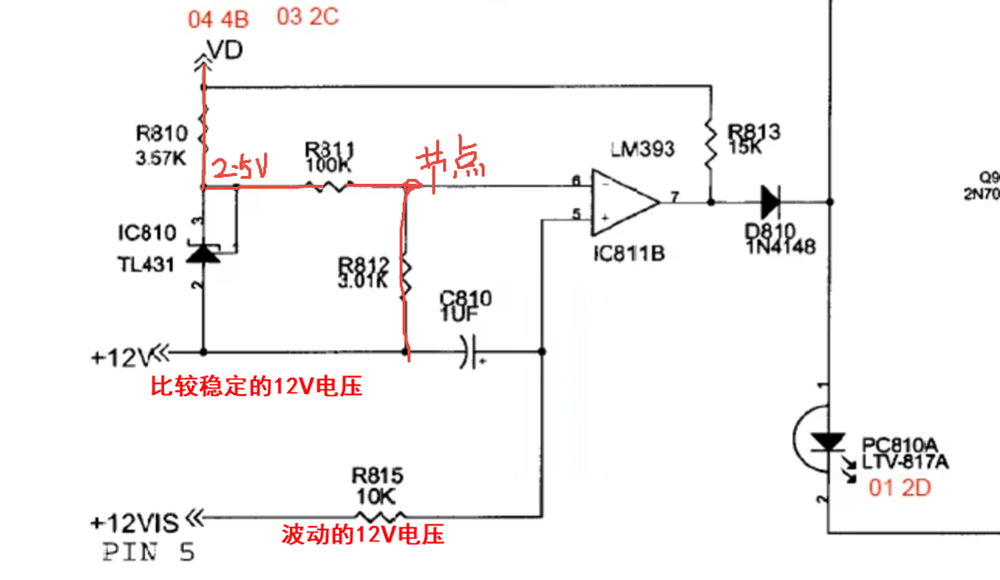

• TL431通常用于检测电流，Vin 2.5V R1 100K R2 3.01K 分得0.073V，那么LM393的反相6脚应为12.073V，同相端的波动电压只要大于12.073V，LM393就会动作；
• 去保护的方法可以将R812取消掉，这样反向端的参考电压就变成了14.5V，这样同相端是不可能达到这个电压的，也就不会动作了。

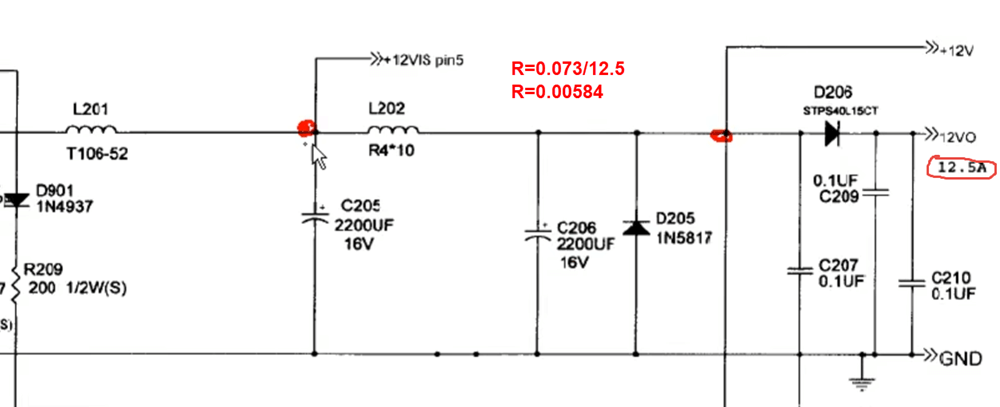

• 有些电路采用电感的内阻来作为电流的检测，而不采用检测电阻；通过上面的计算可知两者的压差为0.073V，那么根据欧姆公式可得 电阻为0.00584
• 由以上的计算可知，当流过的电流越大，在这个电感检测电阻上的压差也就越大；

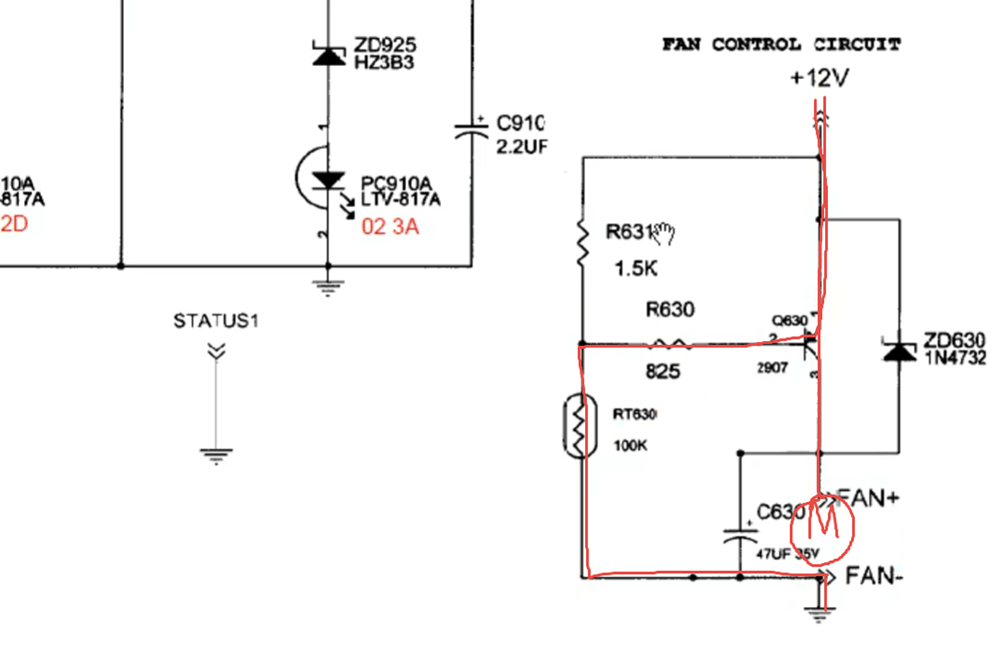

• 智能风扇控制，是通过温控的，在电路中是比较常见的；在常温下温度电阻的阻值比较大，所以Q630的EB只能流过很小的电流，所以EC也只能流过较小电流，此时风扇不转或转的比较慢；
• 当安装在散热片的温度上升后温敏电阻就会下降，则Q630的EB流过的电流变大，所以EC也流过电流成倍增加，此时风扇高速转动；

• 在线人为关闭PFC电路来判断电路是哪一部分出现问题，可以将VCC与INV电压反馈脚短接，这样VCC供电电压肯定远远大于INV电压反馈电压，这样PFC芯片就不工作了。

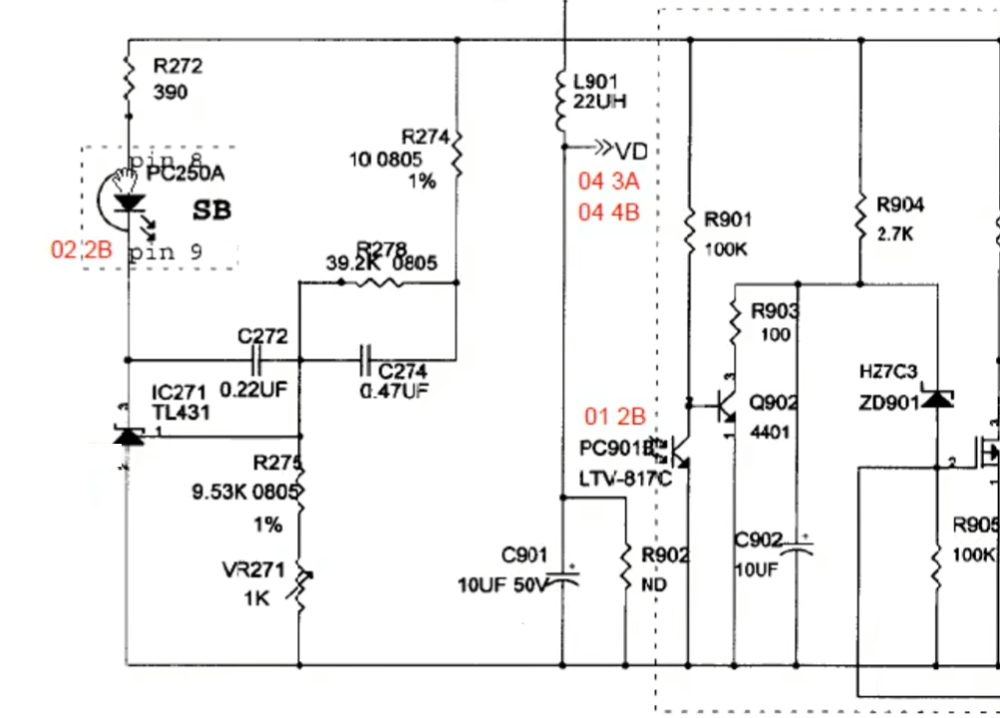

• TL431过压保护电路
