二次回路的概念

在变电站内。各类继电保护装置、测控装置、安全自动装置、故障录波装置等统称为二次设备。所谓的二次回路即是把这些二次设备，按一定功能要求连接起来，所形成的电气回路、以实现对一次系统设备运行工况的监视、测量、控制、保护、调节等功能。

二次回路的种类

二次回路要实现各自的功能。一般都需要接入提供一次设备运行状态的信息源和保证二次设备工作的电源等。因此按电的性质，二次回路可简单划分为交流采样回路、交流电源回路和直流回路三种

• 交流采样回路：交流采样回路是由电流互感器和电压互感器相关的回路。其作用是：为二次设备采集相关一次设备的运行参数量（电流、电压等交流信号），以实现对一次系统设备运行工况的监视、测量、控制、保护、调节等功能。
• 交流电源回路：交流电源回路是指使用交流电作为电源的相关的回路如：开关谐能电机电源、刀闸驱动电机电源、照明电源、加热器电源等。
• 直流回路：直流回路指的是直流电源正极到负极之间连接的全部回路。主要作用是：
  1. 对断路器及隔离开关等设备的操作进行控制。隔离开关操作回路多采用交流380V供电。也有采用直流供电的方式
  2. 指示一、二次设备运行状态、异常及故障情况。
  3. 提供二次装置工作的电源，一般为士220V（或士110V）

有源二次回路与无源二次回路

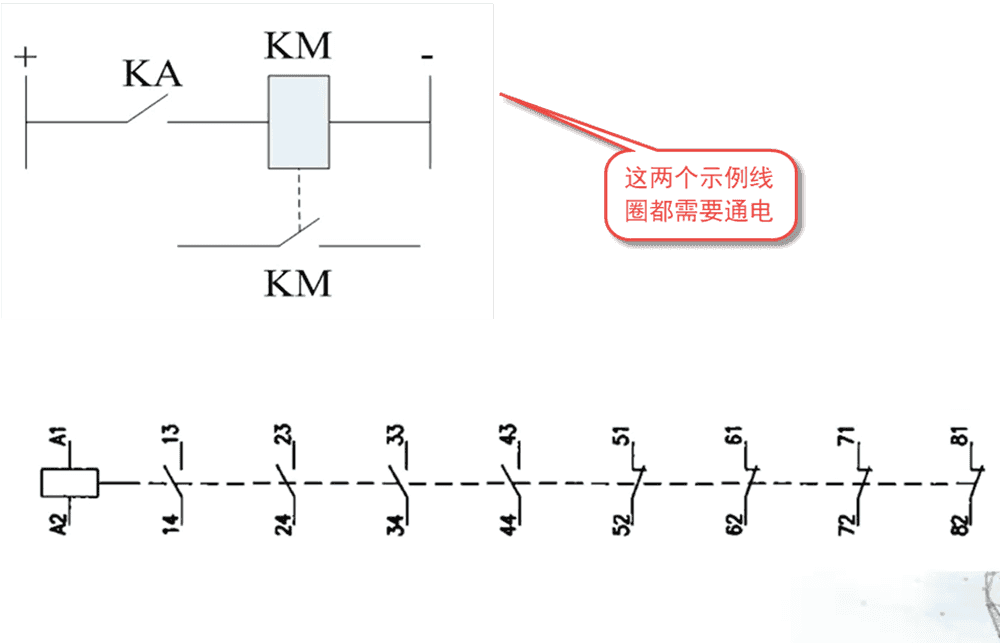

• 有源回路：有电源的回路，多为控制回路；如下图中的KM两端是需要正负极电的。

• 无源回路：没有电源的回路【没有线圈】，由无源接点构成。接入信号回路即可发信，接入闭锁回路即可闭锁。如上图中的KA两端是需要电的，而KM触点两端是不需要电的。即将KM触点接入信号回路可发信，接入闭锁回路可闭锁。注无源接点只有接入到有源回路中才能发挥作用。

保护动作(自动的)

路径：保护装置内部接点—-（电缆）——操作箱——（电缆）——断路器

路径：保护装置内部接点—-（网络）——智能终端——（电缆）——断路器

测控屏操作(人为的)

路径：测控装置—-（电缆）——操作箱——（电缆）——断路器

路径：测控装置—-（网络）——智能终端——（电缆）——断路器

二次回路编号的作有

二次回路接线图中的各设备、元件或功能单元等部分及其连接等须用图形符号、文字符号、回路编号进行说明。其图形符号和文字符号用以表示和区别二次回路中的各个项目。其回路编号用以表示和区别各部分之间互相连接的二次回路

二次回路的编号原则

回路编号按“等电位”原则即在回路中连于一点的所有导线须标以相同

二次回的编号规律

二次回路编号用一定的规律反映了回路的种类和特征，休现该回路的用途和性质，方便二次回路的缺陷查找和故障分析。

二次回路编号构成

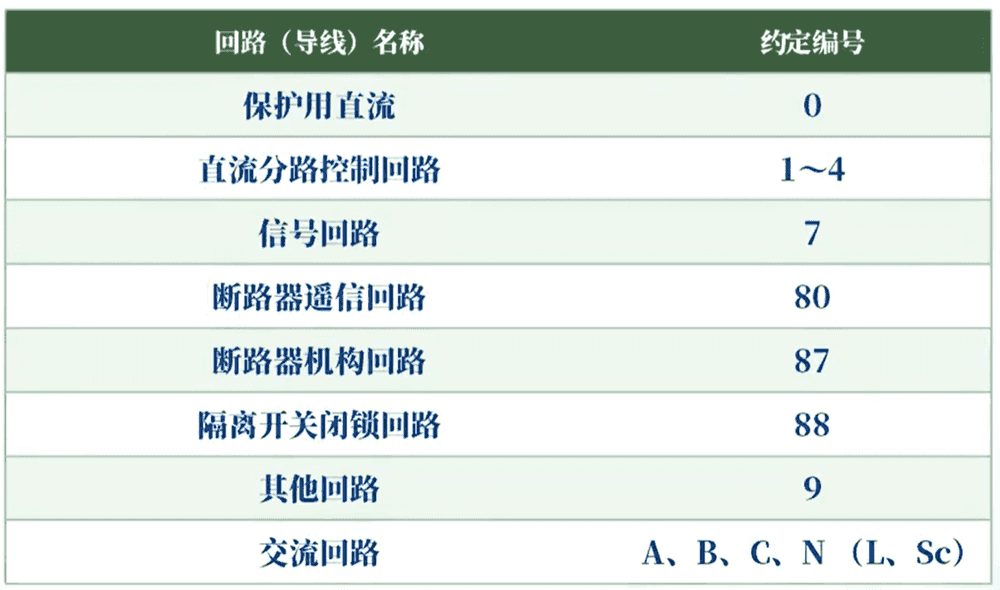

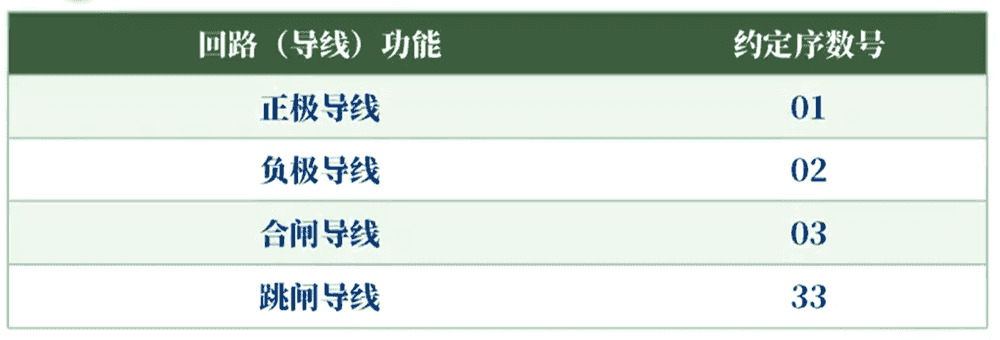

约定编号+序数字【一般导线的约定编号】

导线的序数字：起到区别作用

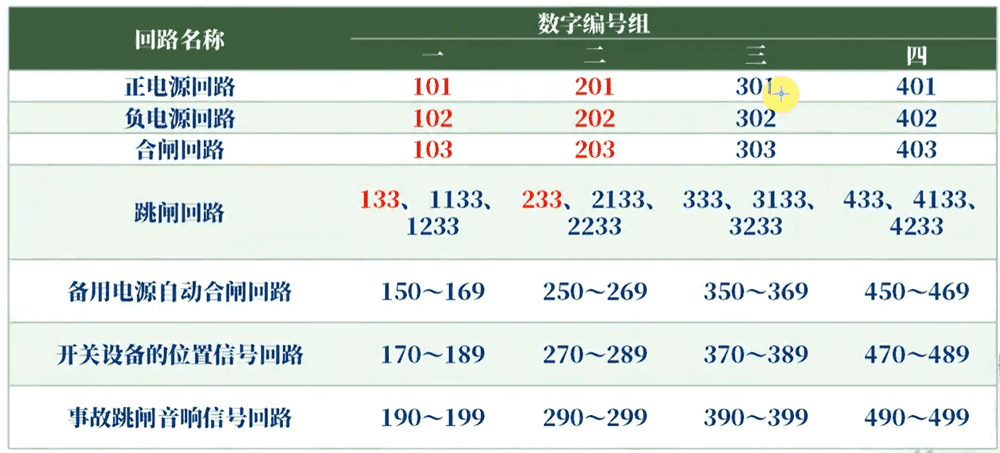

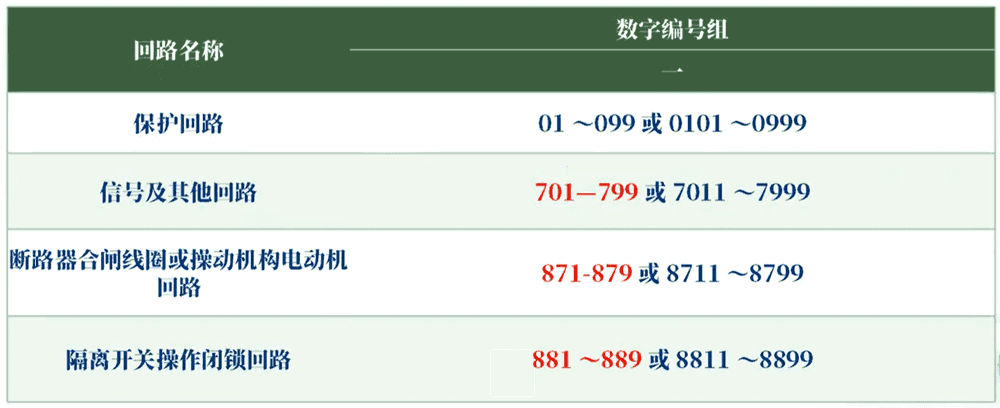

直流回路的数字编号

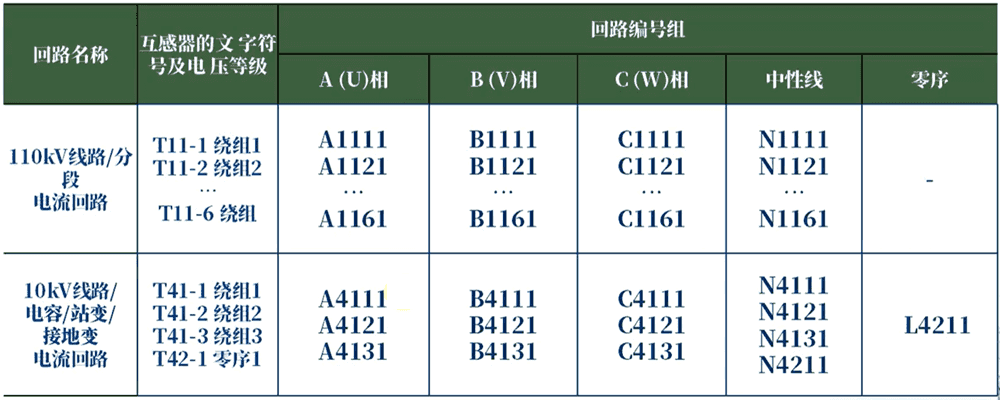

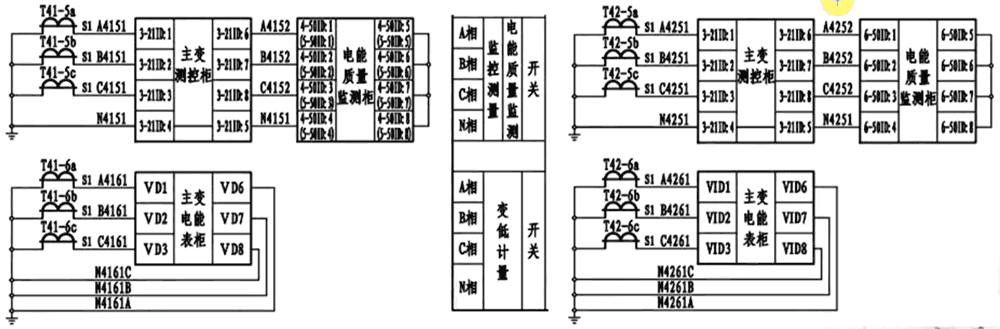

电流回路的数字编号

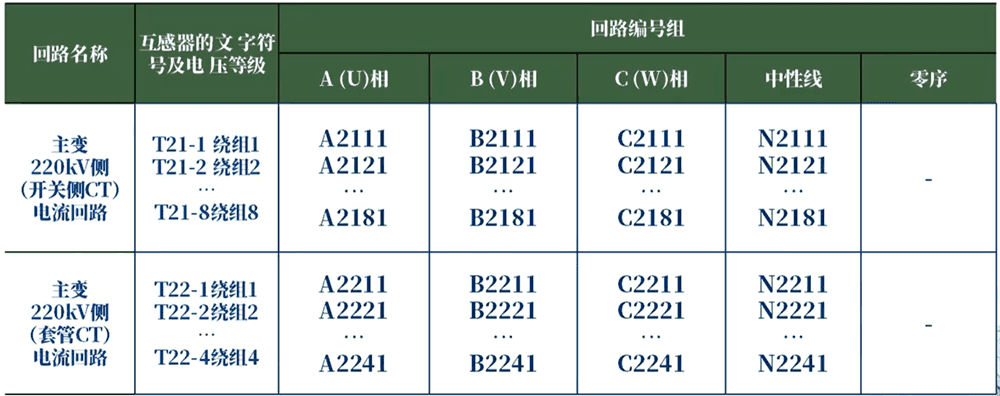

全站各电压等级电流回路的回路号用四位数表示
第1位为电压等级代号

• 500kV :5;
• 220kV :2;
• 110kV :1;
• 35kV :3;
• 10kV :4

第2位为该CT的编号；
第3位为该CT的二次绕组编号；
第4位为电流回路的次序号；

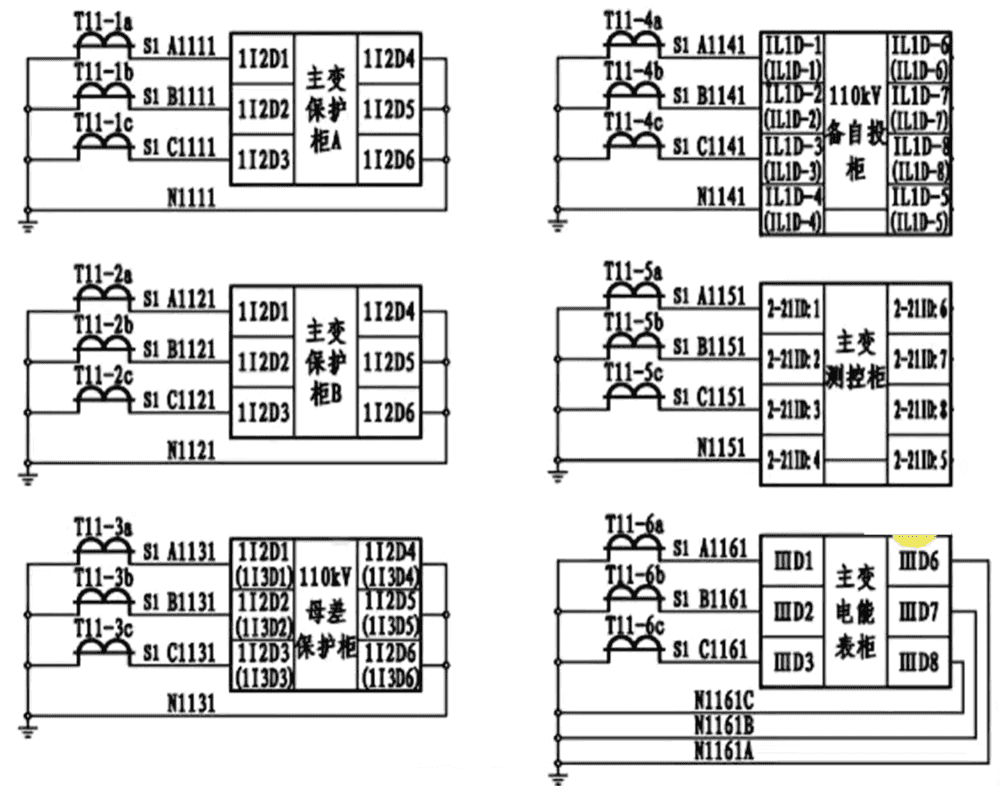

以主变为例， CT编号为:

序号	编号	含义
1	T21	220kV侧开关侧CT
2	T22	220kV侧套管CT
3	T23	220kV侧零序CT
4	T24	220kV侧间隙CT
5	T11	110kV侧开关侧CT
6	T12	110kV侧套管CT
7	T13	110kV侧零序CT
8	T14	110kV侧间隙CT
9	T41	10kV侧分支一CT
10	T42	10kV侧分支二CT

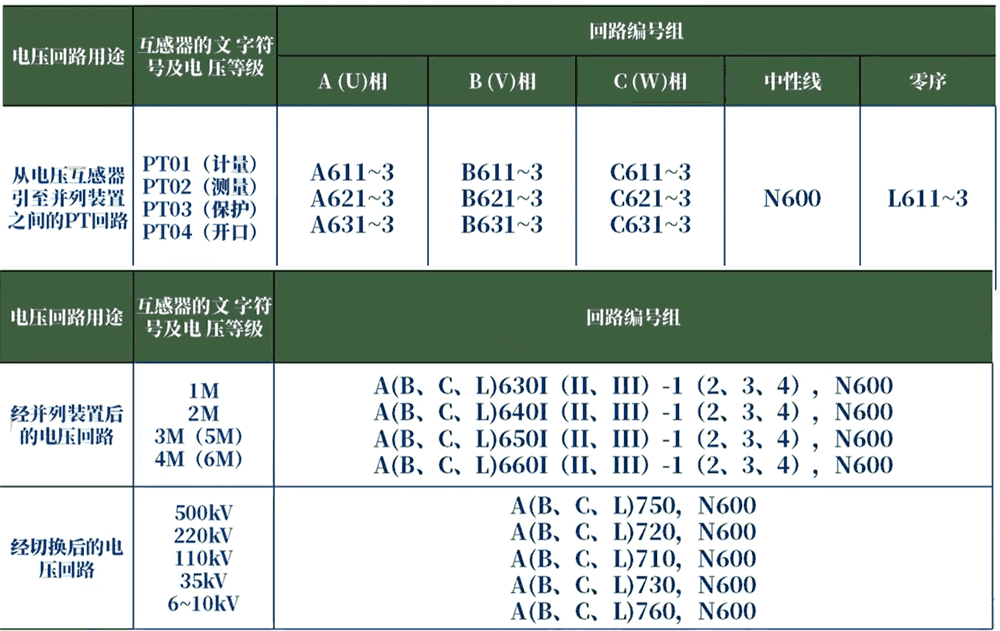

电压回路的数字编号

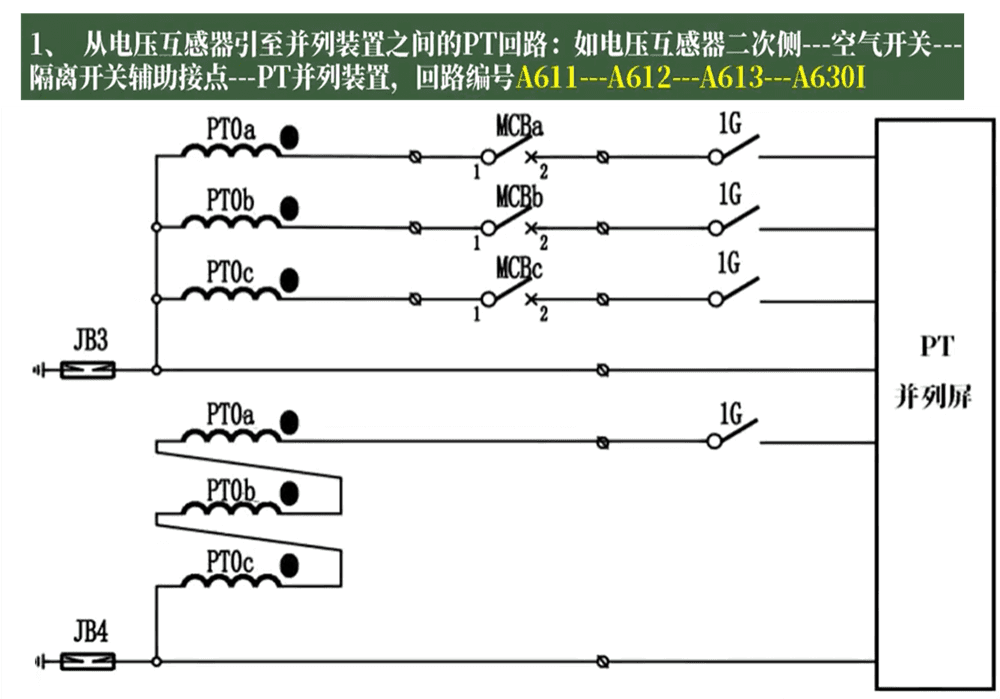

• 1、从电压互感器至并列装置之间的PT回路：如电压互感器二次侧—空气开关–隔离开关辅助接点—PT并列装置，回路编号A611—A612—A613—A630I
• 2、 A(B、C、L)表示A、B、C三相、L开口三角试验电压
• 3、3M（5M）、4M（6M）表示双母双分段接线。
• 4、630I（II、III）表示站内各电压等级，I高压，II，III电压逐渐低一级。
• 5、1（2，3.4）表示电压互感器二次绕组的序号。采用1（计量）、2（测量）、3（保护）、4（开口三角）顺序。开口三角由于唯一L630I/II/III，不需后加序号标识。

电压回路数字编号示例，

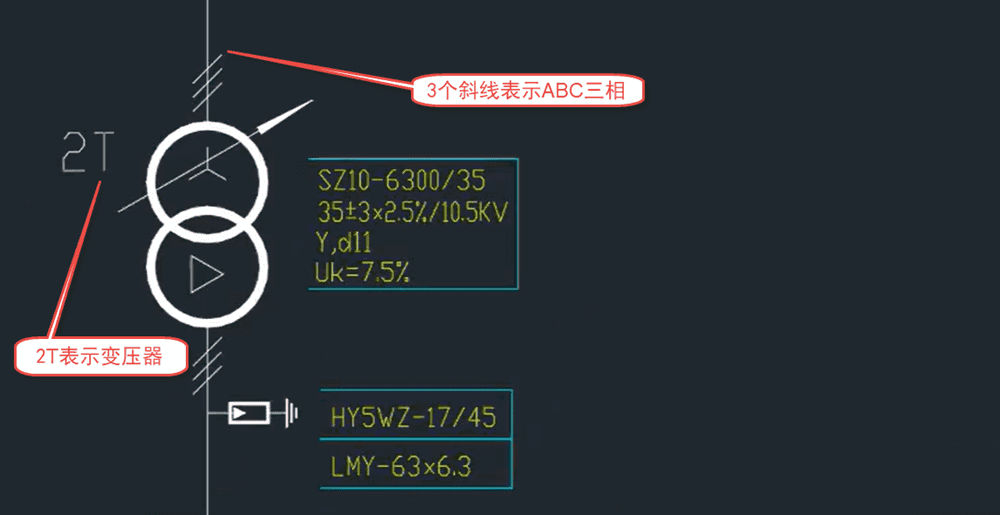

斜线上有2个线表示ABC三相，

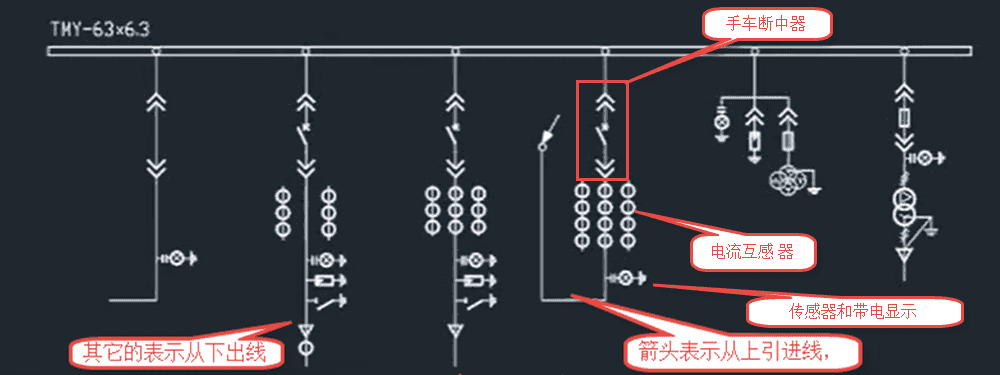

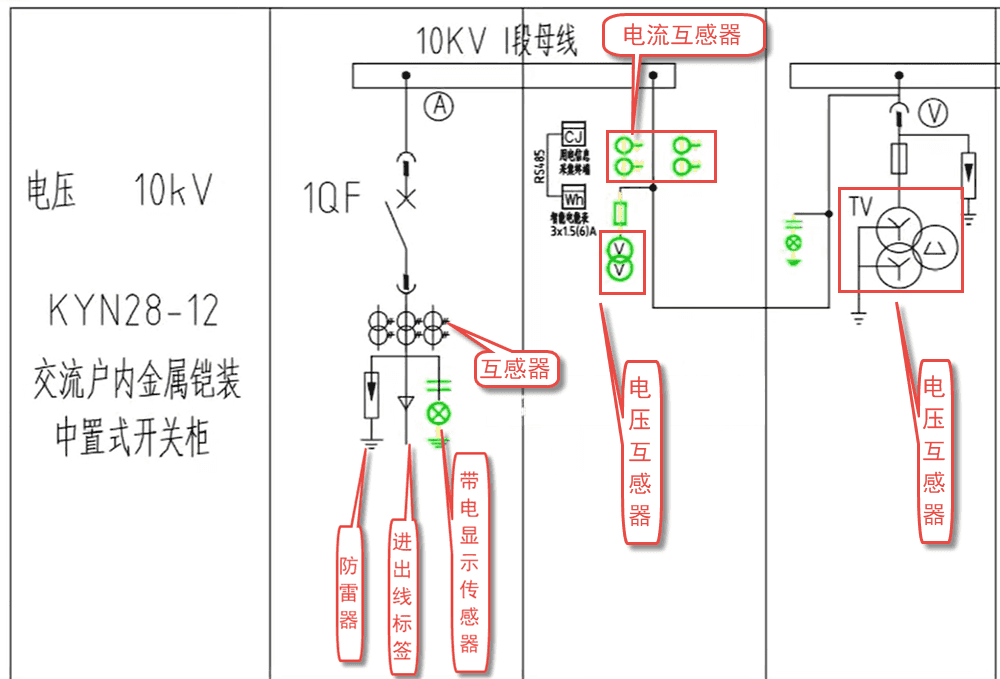

一个箭头表示从上面甩线进来，而其它的出去表示从下面甩线；圈中带竖表示电流 互感器；传感器和带电显示；

• 如主变进线，电流互感器的二次侧可以引出四对分别用于，如计量，测量，保护，后备；
• 手车断路器，上下有双箭头表示抽插式的；

• 出线柜也叫馈线柜都是分配电能。送到用户。
• 从图中可以看出A、C相装了互感器，每个互感器的二次侧带了3对绕组（计量，测量，保护）；

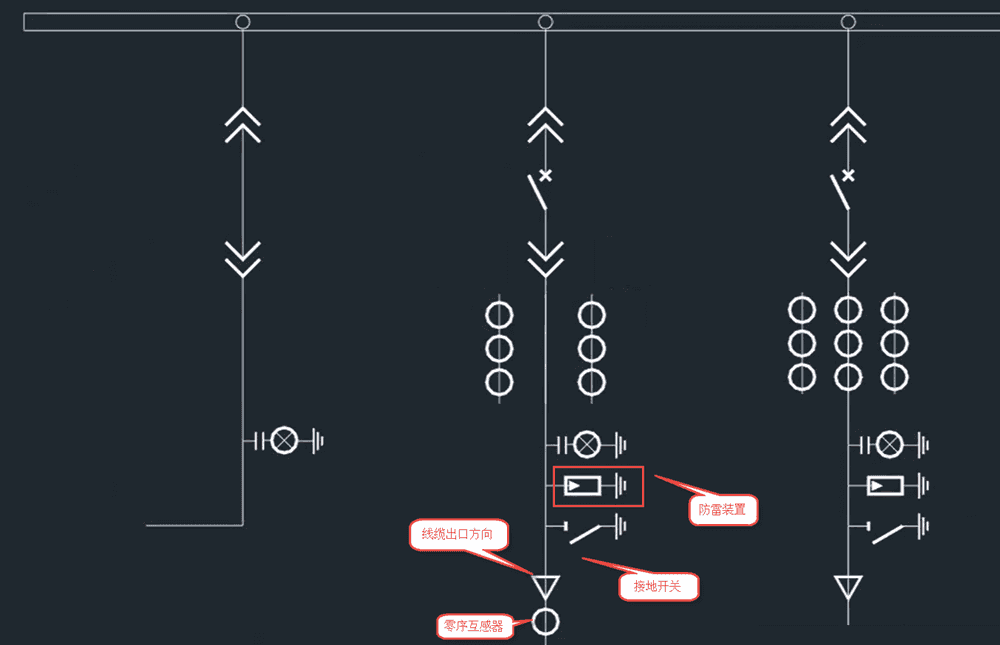

• 防雷器和接地开关；
• 线缆出线方击和零序互三器

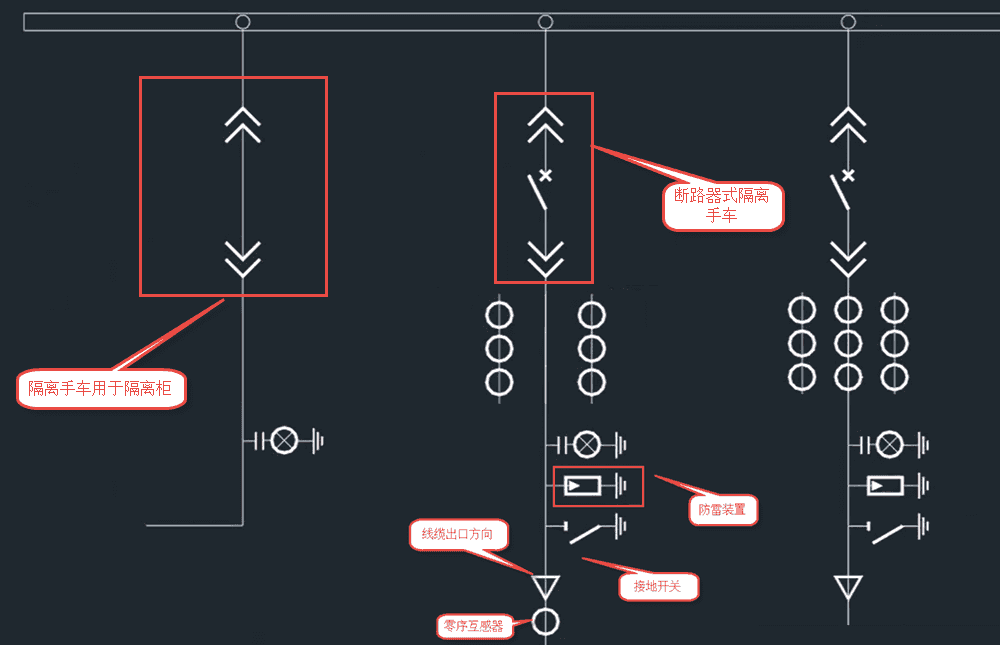

• 分段隔变手车与断路器式隔离手车的区别，

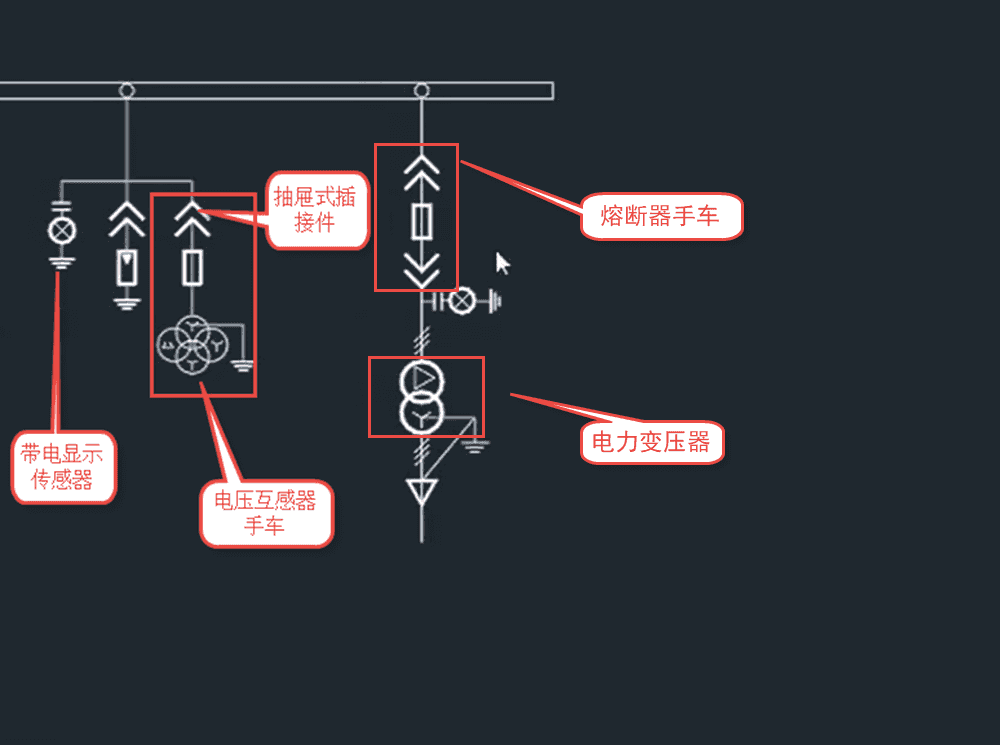

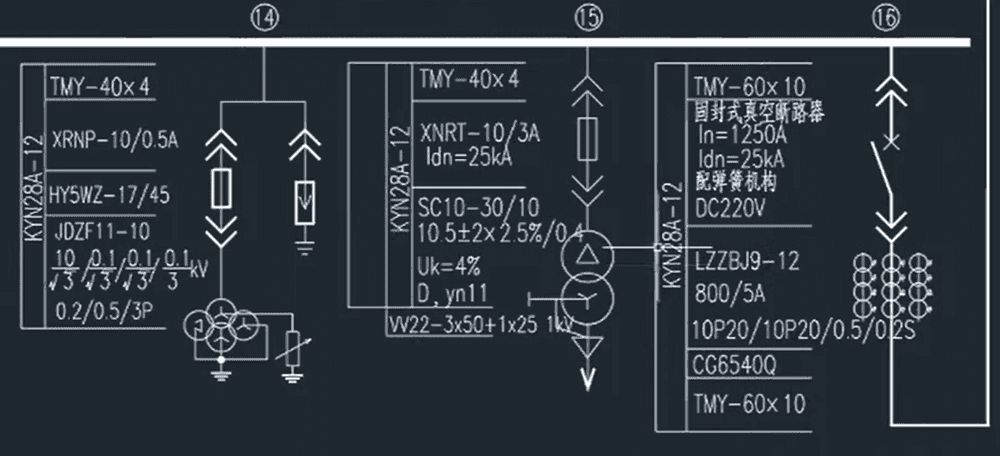

• 母线电压互感器，或叫PT柜

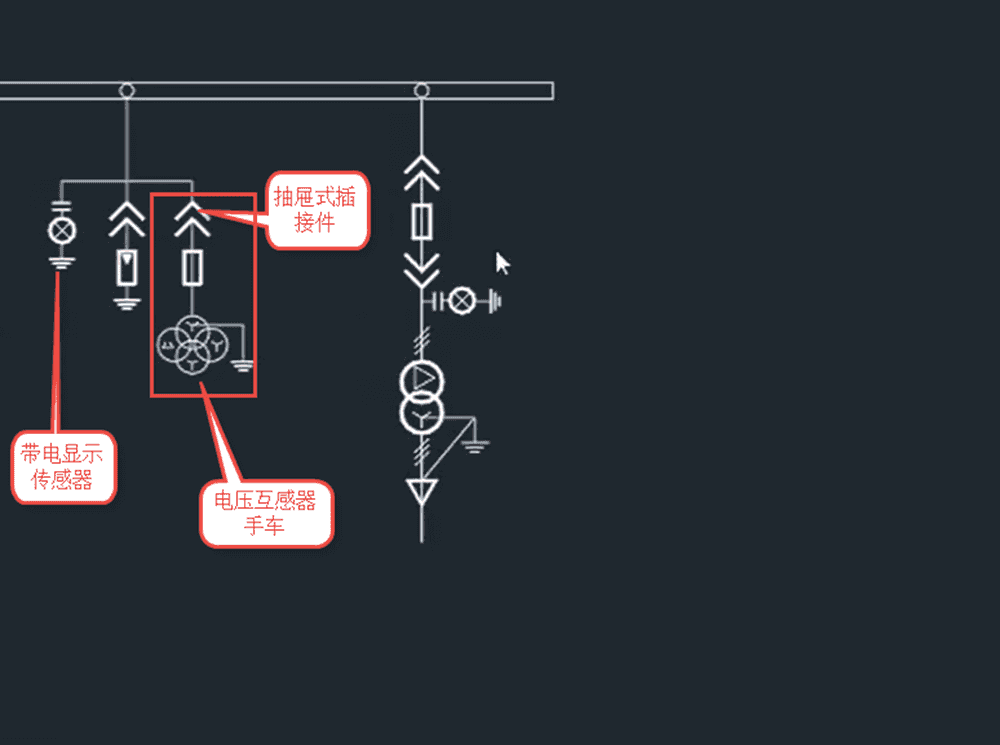

• 电压互感器手车及避雷器手车；
• 电压互感器的4个圈，1个圈表示1次绕组，2，3个线圈分别表示二次侧的绕组（计量，测量）4个圈一个未封口的三角形表示保护；

所用变就是为变电站内的一些照明、散热风扇等提供变成220V、380V的电源；

• 熔断器手车
• 电力变压器由10kv变成380V

• 互感器分别由A B C 三个，每个上面有2组二次绕组；
• 计量柜一定要有电流和电压才能进行计量使用多少电能，因为P=UI公式；
• 用户信息采集，智能电能表，负控（负载控制器）都属于计量信息采集装置。
• TV PV都指电压互感器，

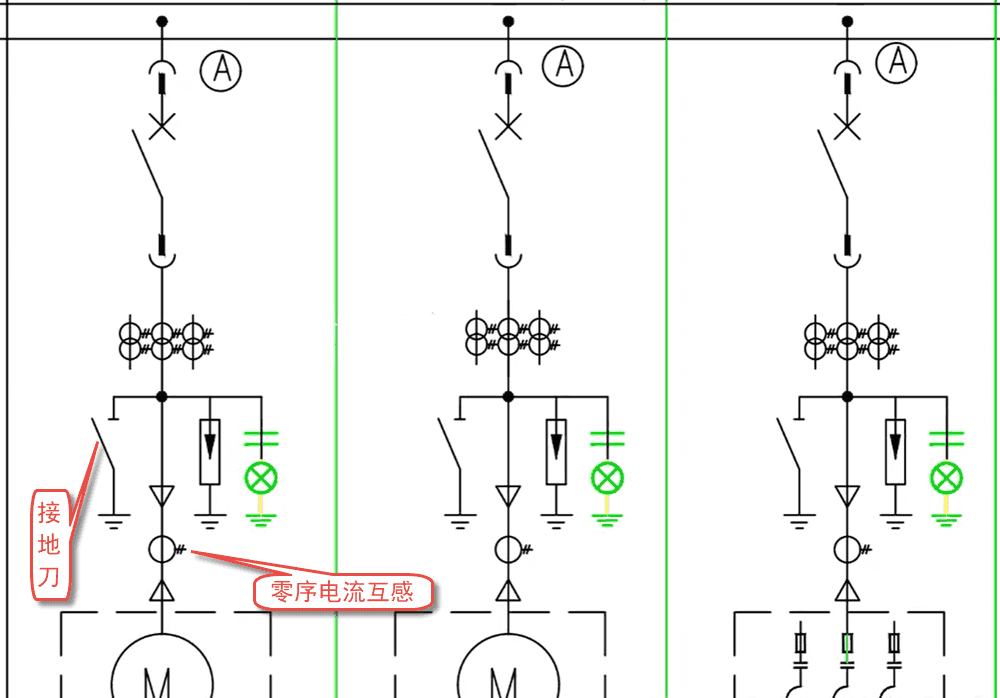

• 接地刀是为了检修时合上比较安全，
• 零序互感器，比如一此电容，电感负载进行保护

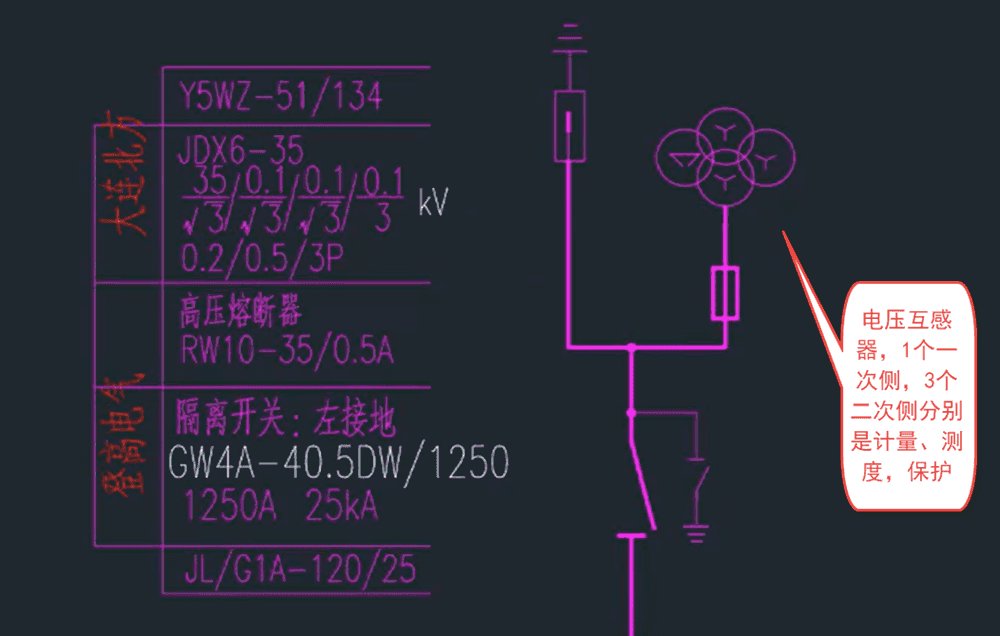

• 电压互感器的0.2/0.5/3P分别表示计量精度，测量精度，保护级别；电压互感器，1个一次侧，3个二次侧分别是计量、测度，保护

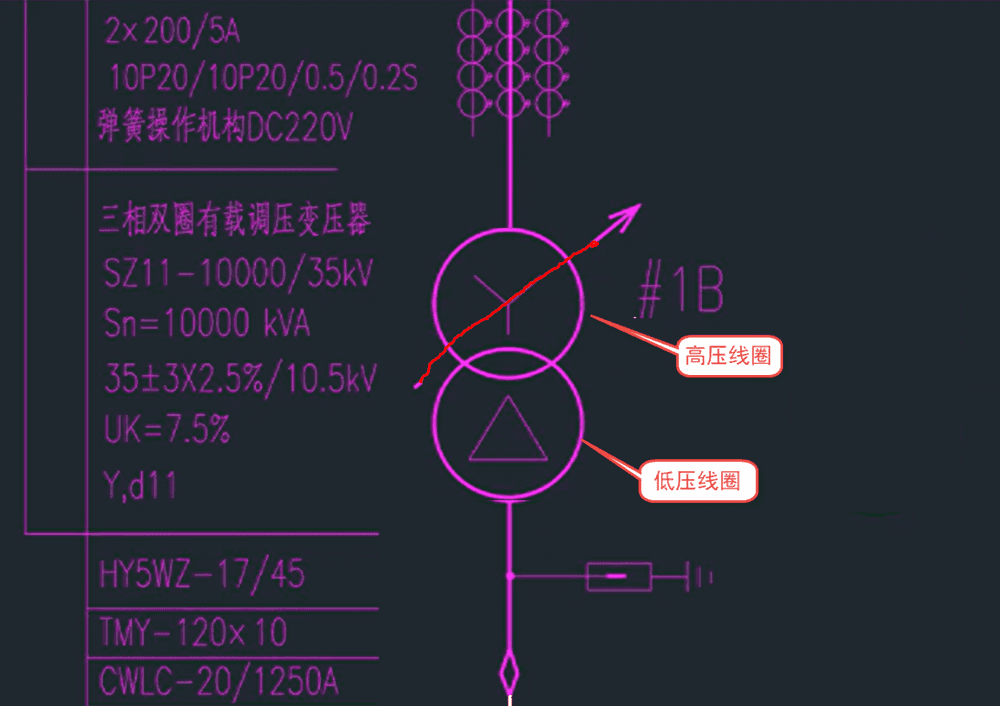

• 圈上带有箭头的表示有载调压变压器；

• 站用变指变电站内部的照照，风扇等也是需要220V ，380V用电的；如SC10-30/10SC表示干变，10表示损耗级别，30表示30KVA功率，10表示一次输入10KV，二次变出来是0.4表示变出后为400V即380V；其中10.5 ± 2x2.5%表示5档10.5+2.5%；10.5+5.0%，10.5-2.5%，10.5-5.0%

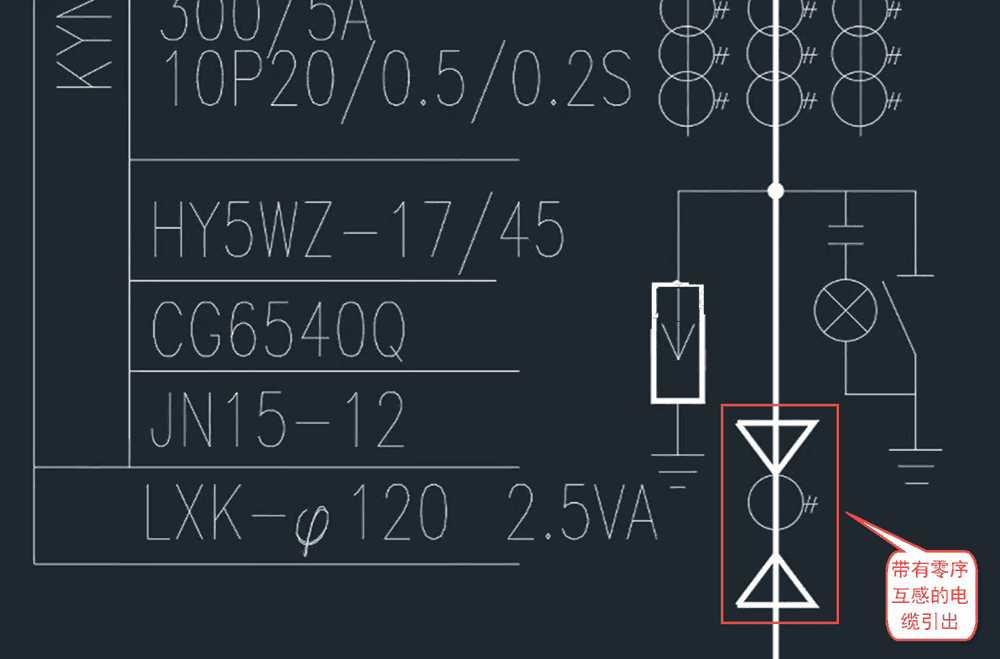

• 出线柜就是一条线路出去，两个倒三角串联表示电缆引出；

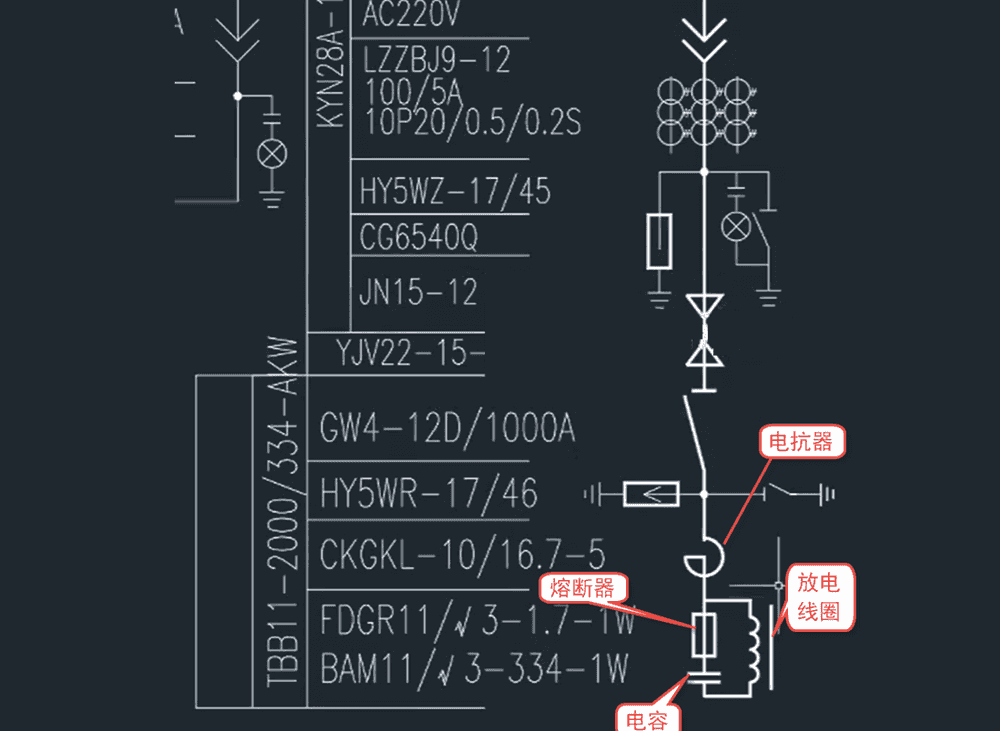

• 电容柜，由放电线圈，因为电容里面的电是需要放掉的，电容，熔断器、电抗器等组成；

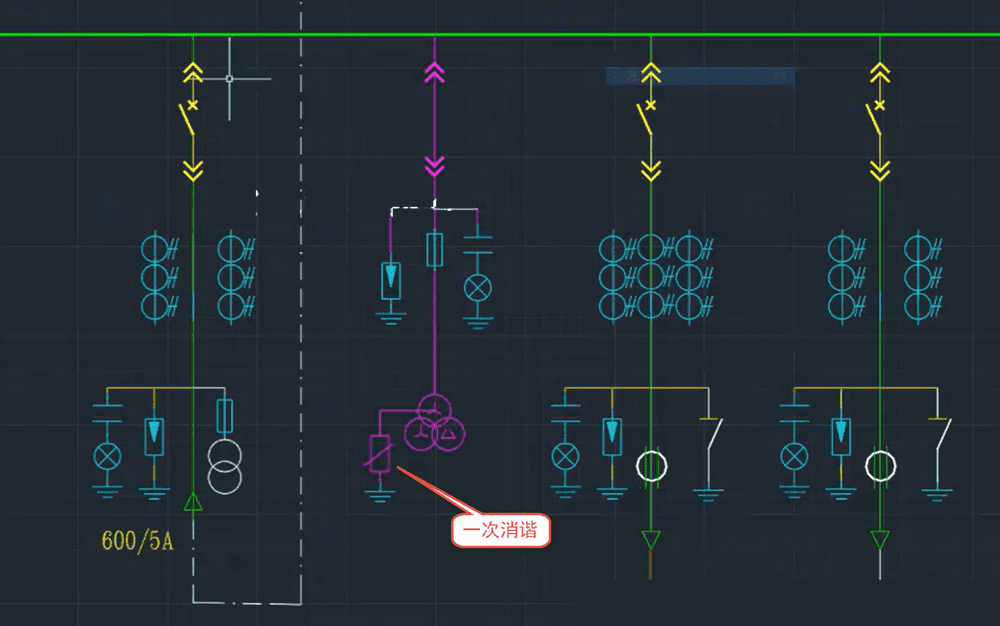

• 又分一次消谐和二次消谐，因为变压器很容量产生谐振而出问题 。

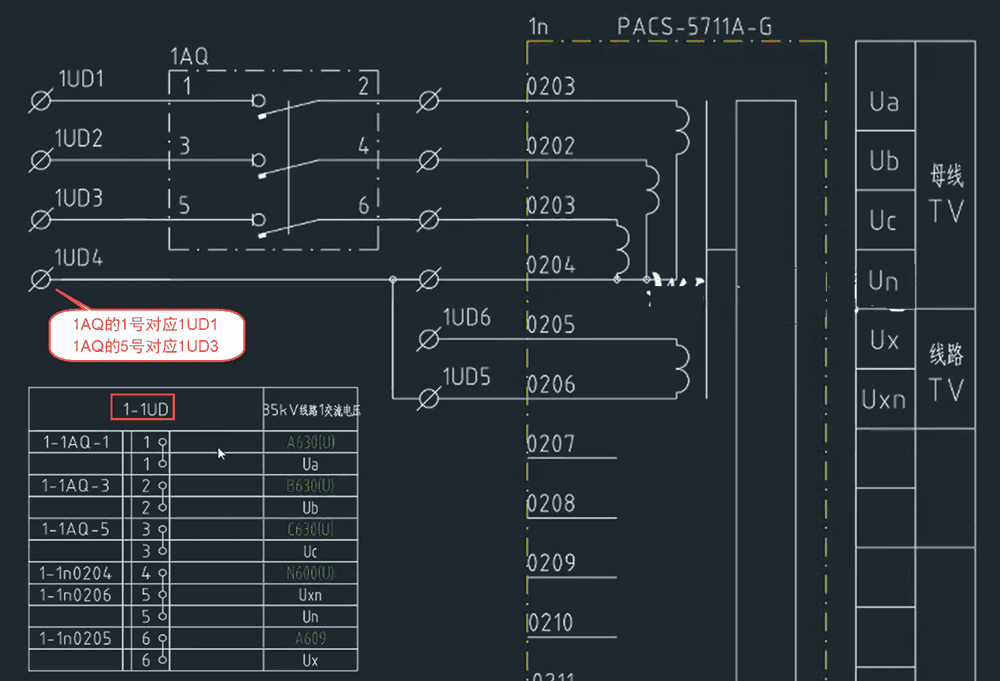

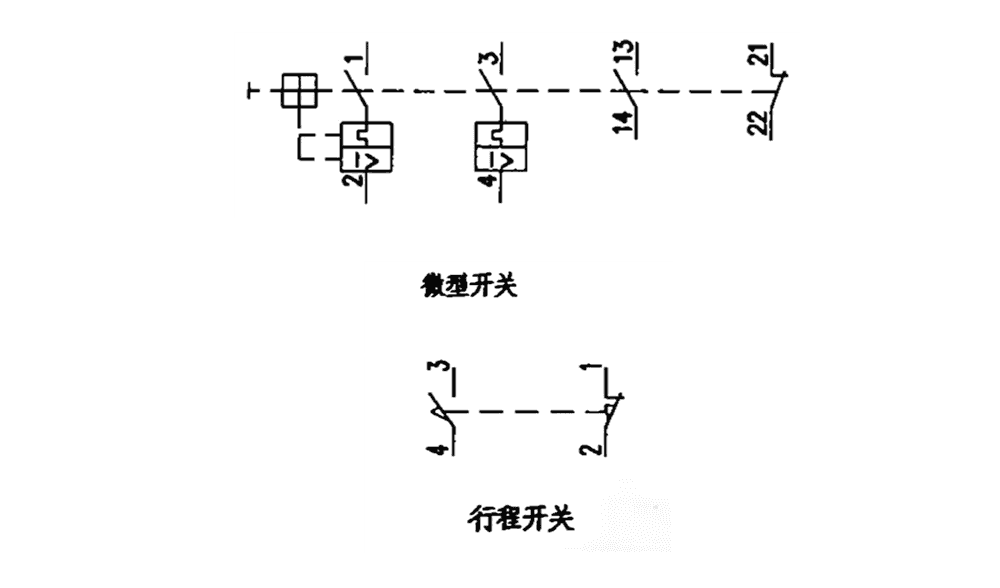

二次接线图
