二次回路的回路标号和相对标号
一、二次回路常用元件及符号
序号 | 符号 | 功能作用 |
---|---|---|
1 | AC | 交流电 |
2 | DC | 直流电 |
3 | FU | 熔断器 |
4 | KA | 电流继电器 |
5 | KM | 中间继电器 |
6 | SR | 复归按钮 |
7 | SB | 按钮开关 |
8 | SA | 转换开关 |
9 | PA | 电流表 |
10 | PV | 电压表 |
11 | PJ | 有功电度表 |
12 | PJR | 无功电度表 |
13 | KM | 接触器 |
14 | KA | 瞬时继电器,瞬时有或无继电器、交流继电器 |
15 | KV | 电压继电器 |
16 | L | 线路 |
17 | QF | 断路器 |
18 | QS | 隔离开关 |
19 | T | 变压器 |
20 | TA | 电流互感器 |
21 | TV | 电压互感器 |
21 | W | 直流母线 |
22 | YC | 合闸线圈 |
23 | WCL | 合闸小母线 |
24 | WC | 控制小母线 |
25 | YT | 跳闸线圈 |
26 | F | 避雷器 |
27 | C | 电容器 |
28 | HR | 红色灯 |
29 | HY | 黄色灯 |
30 | HB | 蓝色灯 |
31 | HW | 白色灯 |
32 | XB | 连接片 |
33 | XP | 插头 |
34 | XS | 插座 |
35 | XT | 端子板 |
36 | RG | 接地电阻 |
电气图回路标号的基本原则
为了便于安装施工和投入运行后方便维护检修,在电气二次回路图中需要对回路进行编号,称为回路编号或回路标号,也称为线号,由于以数字为基础组成,所以又称为数字标号、数字编号。回路标号不仅在图纸上标明,在电气二次设备和元件上也要标注。基本应用原则如下:
(1)二次回路标号一般股由3位或3位以下的数字组成。交流回路为标明导线相别在数字前面还加上A、B、C、N、L等文字符号对于比较重要的回路都给子了固定的编号。
(2)在垂直排列的电路图中,标号一般是从上开始向下顺序排:在水平排列的电路图中,标号一般是从左向同石顺序排。
(3)电压互感器二次电压回路A、B、C、N相,标号特点是以6开头,其中630表示I段电压,640表示段电压,如有多个电压等级,则在630和640启面加Ⅱ、Ⅲ,分别表示变电站高、中、低三侧母线电压。TA二次电流回路的A、B、C、N相为A4xx、B4xx C4xx、N4xx,特点是以数字4开头。一般第一个二次绕组回路编号为411,第二个二次绕组回路编号421,特殊的如母线保护二次绕组编号为320、330。
(4)二次回路的标号按“等电位”原则进行,连接在同一点上的所有导线电位相等,所以应标相同的标号;被线圈、绕组、各类开关、触点或电阻、电容等所间隔的线段则视为不同的线段,应标以不同的标号。
(5)一般情况下,主要降压元件(如线圈、绕组、电阻等)的一侧全部用奇数标号,另一侧全部用偶数标号。
(6)当行业和部门对某一方面有专门规定时,应按专门规定编排 。
2.控制回路和逻辑回路的回路标号
由于重要设备的控制回路和逻辑回路主要是直流回路,所以一般也称直流回路的回路标号,其标号方法如下。
(1)个位数代表相别,所以个位数的奇偶区分极性,一般正极用奇数,负极用偶数。极性以主要降压元件为区分点。不易区分的线段可任意选取奇偶数。
(2)以标号中十位数字的顺序区分回路中的不同线段。例如回路标号33其中的个位数3表示线段在正电源侧,十位数3表示回路中的跳闸线段:回路标号03表示正电源侧合闸回路的线段。
(3)以标号中百位数字的顺序区分不同供电电源的回路。一般情况下,实际就是指不同的各组熔断器所属的回路。例如回路标号为101、102,其中的01、02分别表示正、负电源,百位数1表示第一组熔断器组成的控制回路。同理,201、202和 301、302分别表示第二组和第三组控制回路。而203表示第二组控制回路中的合间回路中处于正电源侧的一个线段。如果只有一组熔断器,则百位数可以省略,例如可编为01、02、03、33等。
交流电路编号规则
1、在三相电路中,用个位数表示相序;字母表示功能线;百位表示电源回路。比如:L表示火线,N表示中性线;U、V、W表示三相设备的接线端子:L1、L2、L3表示三相火线:1L1、1L2、1L3表示第一个回路的三相火线:2L1、2L2、2L3表示第二个回路的三相火线。
2、控制回路(二次回路)
编号一股采用学母和数字组合来表示该回路的作用及性质,有时候也采用纯数学来表示。对于字母的含义,这个和电气元件名称与符号单的字母一样。
如果控制线路只有一个回路,那我们可以用一位数或者两位数来编号。以能耗元件(线圈、指示灯等)为分界点,上(左)端用奇数顺序(1 3、5…)来编号,下(右)端用偶数顺序(2、4、6…)来编号。
如果一位数不够用,那就用二位数来凑。比如某回路编号从1开始(1, 3、5..,一直编到数学9还不够用,这时继续加一位数编,比如11、 13、15… 如果二次回路有多个电源(回路)供电,就用百位数来区别不同回路。个位数和十位数和单回路编号方法一样。
一次系统图
一次系统图表示一次电气设备(主设备)连接顺序。一次电气设备主要包括:发电机、变压器、断路器、电动机、电抗器、电力电缆、电力母线、输电线等。

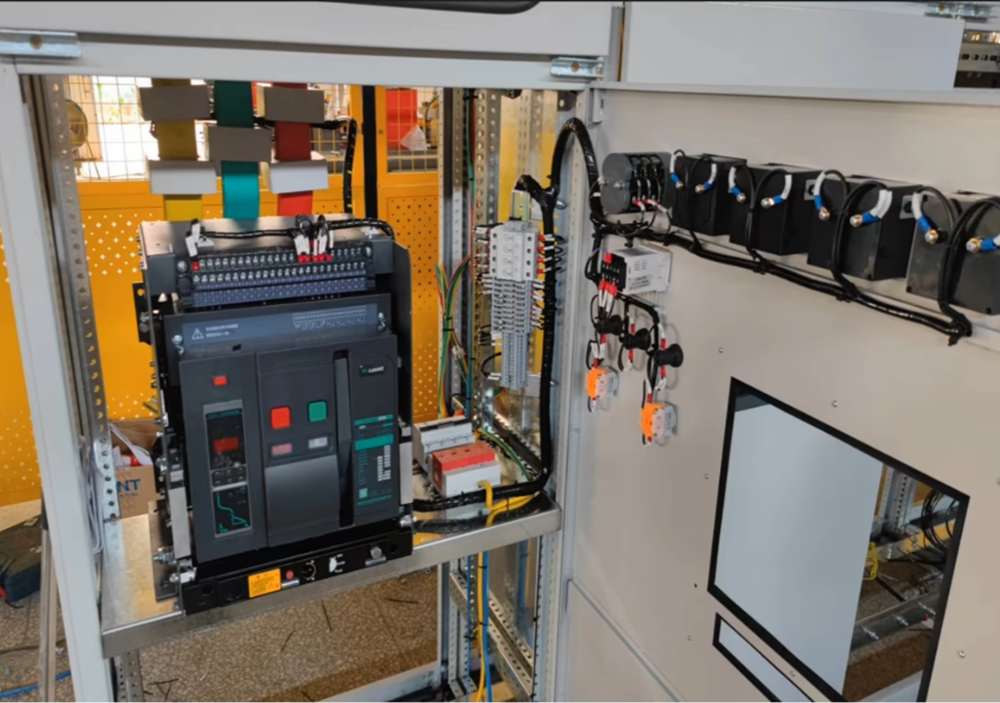

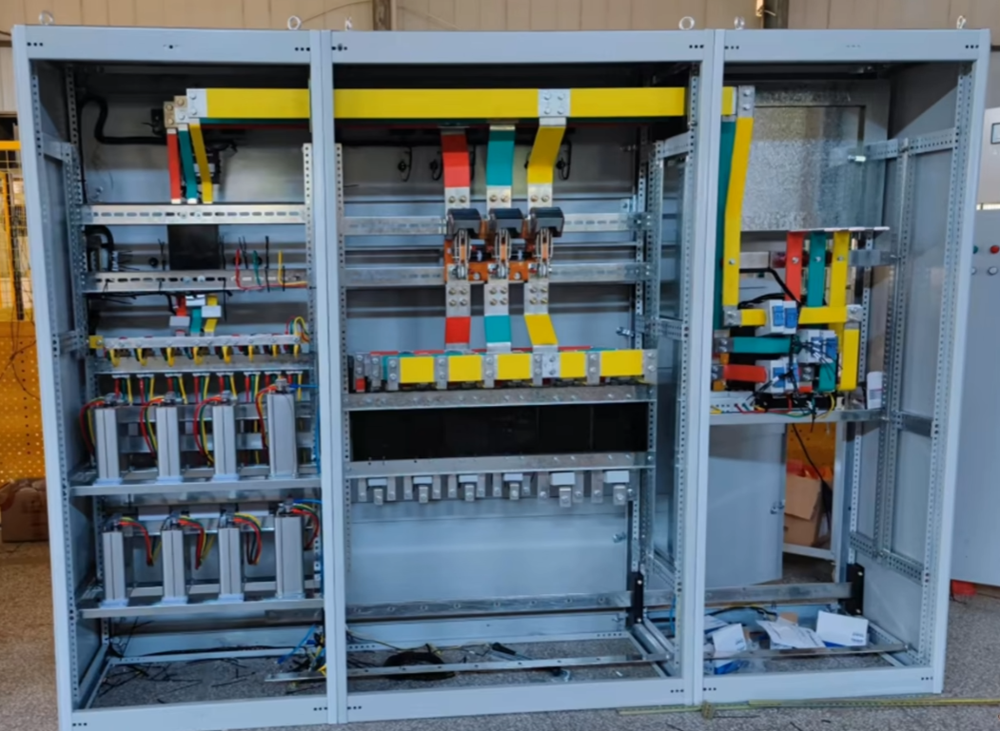

这是一组低压柜,表示一次电气设备(主设备)连接顺序。它表示的是线路的走向。

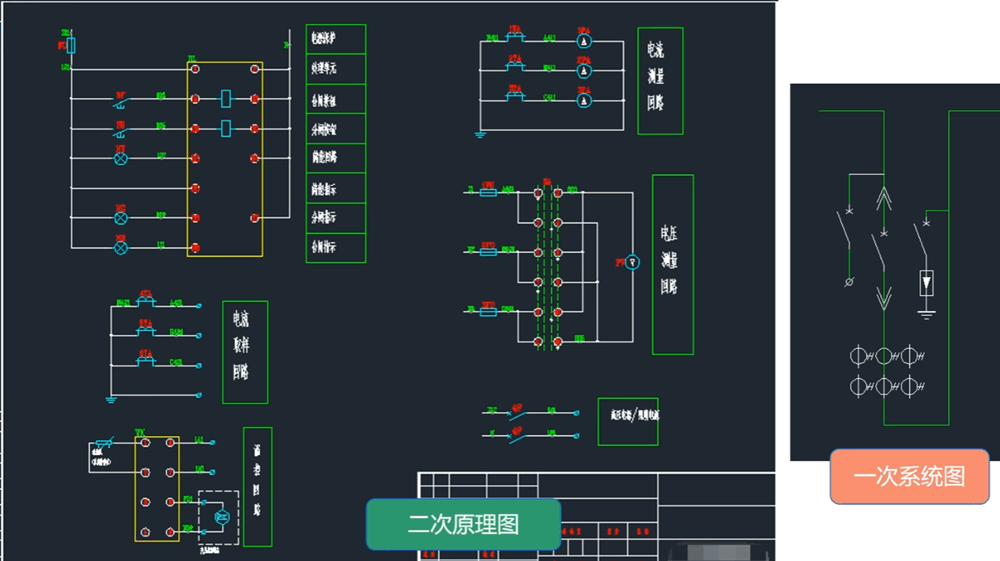

二次原理图
是指对主回路(一次系统设备)控制、指示、计量等用的原理图。
二次原理图实例

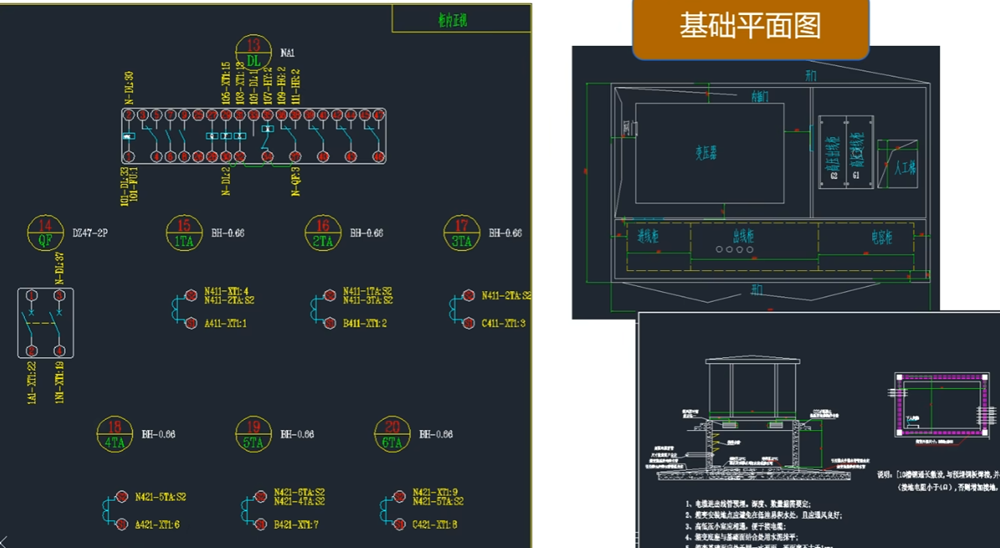

还有二次接线图和基础平面图,可以方便二次线的接线,有了它可以进行盲接,不需要知道原理也可以接的。
