电气工程识图

强电工程

1:圆钢是指截面为圆形的实心长条钢材,其规格以直径毫米表示,如 "50"即表示直径为50毫米的圆钢,多用于防雷接地工程,镀锌 接地 跨接 桥架支架。

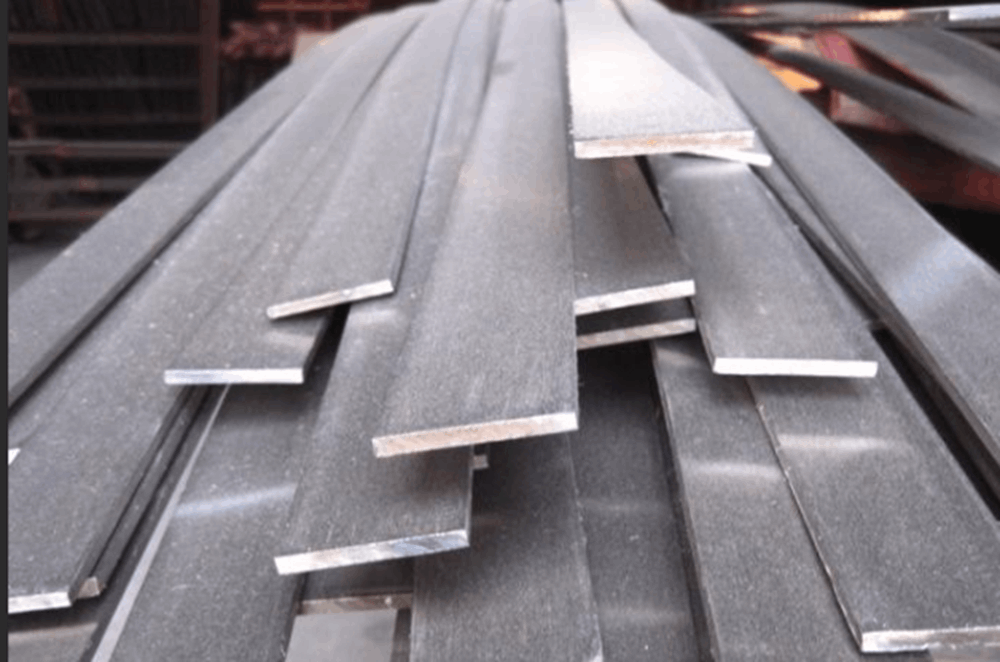

扁钢,是指宽12-300mm、厚3-60mm、截面为长方形并稍带钝边的钢材。电气工程上常用于制作接地母线,常见规格为40*4热镀锌扁钢

2:角钢俗称角铁,是两边互相垂直成角形的长条钢材。角钢有等边角钢和不等边角钢之分等边角钢的两个边宽相等。其规格以边宽×边宽×边厚的毫米数表示,230×30×3,即表示边宽为30毫米、边厚为3毫米的等边角钢。也可用型号表示,型号是边宽的厘米数,如3#。用于制作支架、吊架、接地极(镀锌)

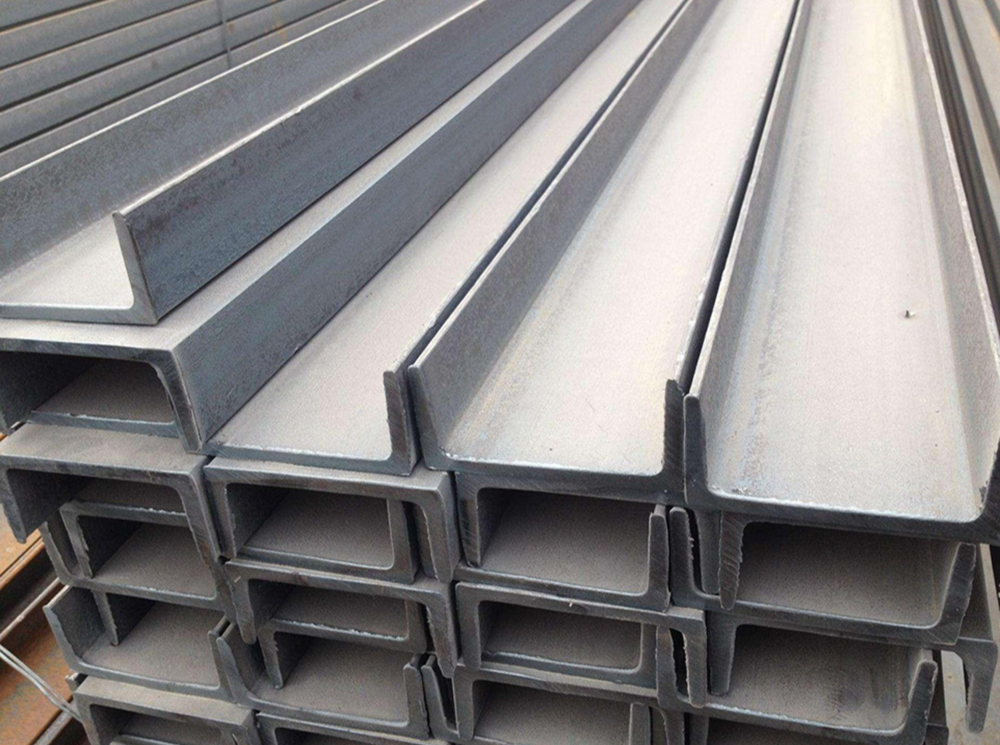

3:槽钢是截面为凹槽形的长条钢材。槽钢的规格主要用高度(h)、腿宽(b)、腰厚度(d)等尺寸来表示。如120535,表示腰高为120毫米,腿宽为53毫米,腰厚为5毫米的槽钢,或称12#槽钢。多用于制作设备基础支架。

4:热镀锌钢管(焊接钢管)
为提高钢管的耐腐蚀性能。对一般钢管进行镀锌。镀锌钢管分热镀锌和电镀锌两种,热镀锌镀锌层厚,电镀锌成本低,表面不是很光滑。
图纸符号:SC,常见规格:DN15 20 25 32 40 50 65(70)80 100 125 150 200 DN公称直径【壁厚的中心到对面的壁厚的中心的距离】

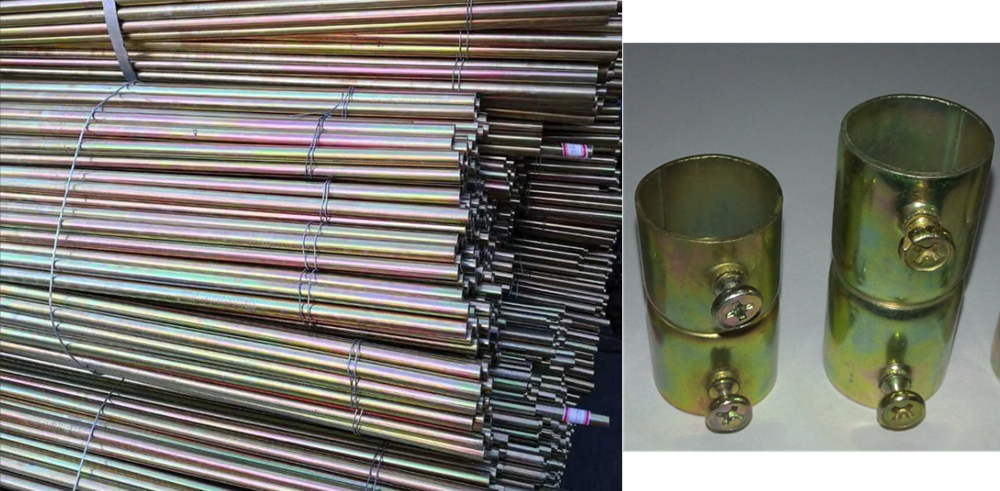

5:紧定式镀锌薄壁电线管
图纸符号DG,是一种电气线路最新型保护用导管。连
接套管及其金属附件采用螺钉紧定连接技术组成的电线管路,无需做跨接接地,焊接和套丝,外观为银白色或黄色。是取代各类传统电线导管的换代产品,克服了普通金属导管的施工复杂,施工损耗大的缺点,同时也解决了塑料管耐火性差、接地困难等问题。由于DG管材较普通管材成本上有所增加,所以在施工中多局高部多用于综合布线、消防布线、精装修等施工

6:常用塑料管有聚氯乙烯电线管和聚碳酸酯电线管图纸符号为PVCPC,PVC管好煨弯,一般使用小口径管路,用于室外监控、报警等线路的保护。PC管不好煨弯,一般用于强弱电管路的预理。PVC管的热稳定性和抗冲击性较差无论是硬性还是软质PVC使用过程中容易产生脆性PC管具有突出的抗冲击能力,耐端变和尺寸稳定性好,耐热。

7:桥架用于保护电缆,使电气安装美观、标准化,维修方便。按结构形式可分为槽式、托盘式和梯架式。按材质可分为钢制、玻璃钢和铝合金 ,图纸符号为CT

8:电线,常用电线为塑铜线,图纸符号BV,表示聚氯乙烯绝缘铜芯电线,B代表是类别和用途,表示用来分布电流的;V代表绝缘层为聚氯乙烯,ZR-BV,绝缘料加有阻燃剂,离开明火不自燃。NH-BV,铜芯聚氯乙烯绝缘耐火电线正常着火情况下还可以正常使用。

9:导体(T铜/L铝/G铁)绝缘层保护层填充物
YJV22-3240+2120 NH耐火 ZR阻燃 V-聚氯乙烯 Y-聚乙烯 J-交联
NH ZR WDZN 22 KVV-7*1.5 (控制电缆)

图纸常见符号

序号 名称 符号
1 穿焊接钢管敷设 SC
2 穿聚氯乙烯管敷设 PVC
3 用电缆桥架敷设 CT
4 穿紧定式电线管 JDG
5 穿扣压式电线管 KBG
6 沿钢索敷设 SR
7 沿屋架或跨屋架敷设 BE
8 沿柱或跨柱敷设 CLE
9 沿天棚而或顶板面敷设 CE
10 在能进入的吊顶内敷设 ACE
11 暗敷设在梁内 BC
12 暗敷设在柱内 CLC
13 暗敷设在墙内 WC
14 暗敷设在地面或地板内 FC
15 暗敷设在屋面或顶板内 CC
16 音敷设在不能进入的吊顶内 ACC
17 沿墙面敷设 WE
18 低烟无氯阻燃线缆 WDZ
19 交联-聚乙烯线缆 BYJ
20 聚乙烯交联线缆 YJY
21 耐火 NH
22 软线绞型,如RVS-2×1.5是一根双绞2芯; RVS

强电系统图和平面图对应起来就是强电的施工图

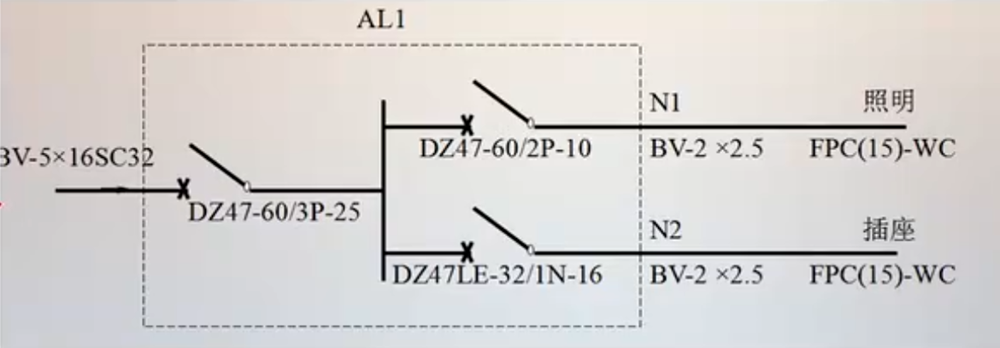

BV-5X16AX32 就是BV 5根16平方的,穿焊接钢管敷设直径为32mm的镀锌钢管;

10:轴线是用来定位用的
横向编号应用阿拉伯数字由左至右编写,竖向应用大写拉丁字母由下至上编写。但其中、I O Z 不得用于编写以免与数学1、0、2 混淆。

系统图与平面图

系统图上可以查看电的起点和终点【一般是箱或柜】;
平面图可以查看从起点到终点的回路的走线,敷设和类型【一般是桥架或管敷设】。

末端一般到照明或插座就到回路的末端了。所以得从照明图一栏去查找

火线(相线)-L 零线(中性线) -N 接地线 -E 控制线 -K(控制线也是火线,为了区分换个名字而已)

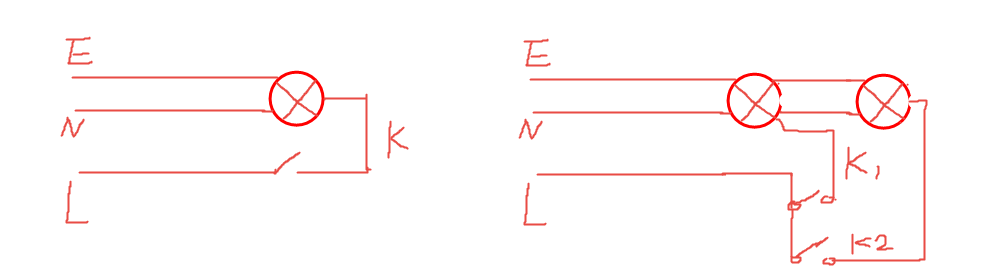

配线原理的判断原则

  • 正常走线:火线、零线、地线;
  • 灯具:只连零线、地线、控制线;
  • 开关:只连火线、返回到控制线;
  • 双控开关:一个开关连火线,一个开关连控制线,并且两个开关之间有两根连接线;

防雷接地工程

防雷接地工程意义
分为外部防雷内部防雷。外部防雷防直击雷、侧击雷对建筑物的伤害。以尽量最大可能减弱雷击时对建筑物内的电磁效应,同时为建筑物内部设备的感应需防护提供必要的条性,避免了建筑物遭受直击雷和则击雷的雷击,从而保护了建筑物本身、设备和人。内部防雷保护主要是指设备防止雷电感应和防止线路上的雷电波的侵入,其采取主要的技术措施是屏蔽、接地、等电位处理,及安装分流限压装置,来控制消减雷电感应和雷电波的入侵,从而保护设备和人身安全免遭雷电感应的伤害。施工图中防雷接地指的是外部防雷。

防雷接地系统组成

1、接闪器
包含两部分接闪杆、接闪带。接闪杆(避雷针)是用来保护建筑物、高大树木等避免雷击的装置。在被保护物顶端安装一根接闪器,用符合规格导线与理在地下的泄流地网连接起来。避雷针规格必须符合GB标准,每一个防雷需高度规格都不一样

2、接闪带
一般是水平或倾斜敷设的(根据屋面的倾斜度而定),至少有两个地方(首尾两端)和引下线相连接,一般是明设,但也可以暗敷在屋顶的混凝士或瓦片的下面,纵横交错就为避雷网。作用是把雷电流导入接地装置,保护构筑物免受雷击

3、等电位端子箱
MEB:总等电位联结箱 LEB:局部等电位联结箱【卫生间、电井内、设备间】

火灾自动报警工程

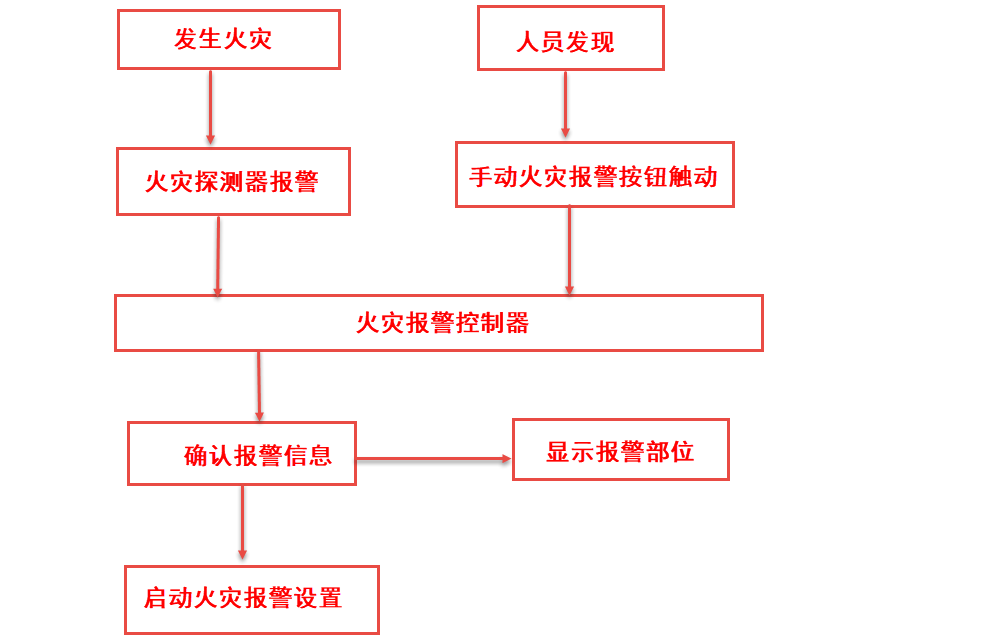

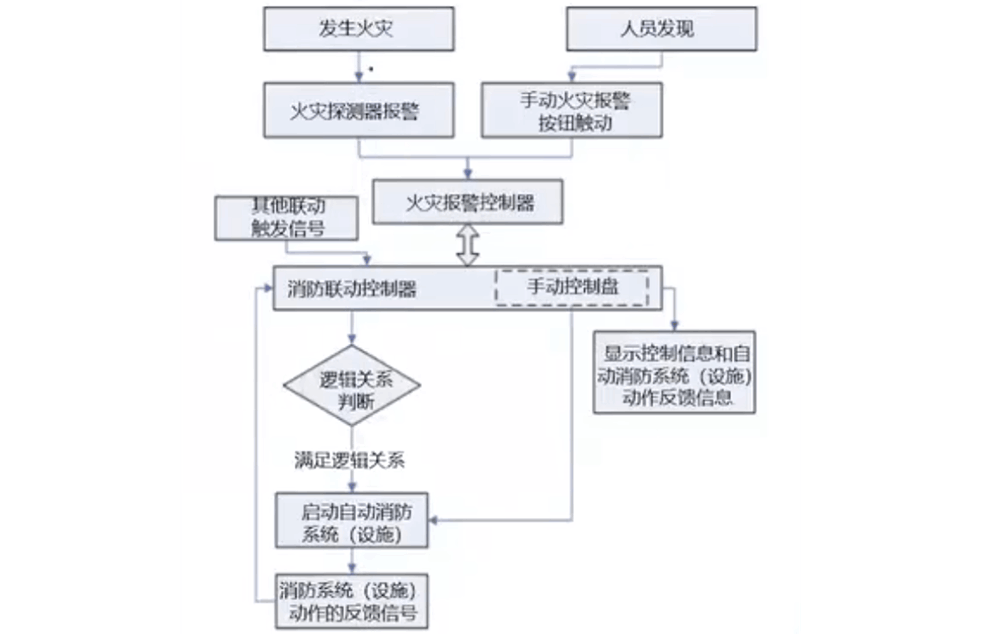

在火灾自动报警系统中,火灾报警控制器消防联动控制器是核心组件,是系统中火灾报警与警报的监控管理枢纽和人机交互平台。

其它联动触发信号来触发消防系统,联动会启动一些消防的设备,让人员逃生;

1、触发器件
是指在火灾自动报警系统中,自动或手动产生报警控制信号的器件。主要包括火灾探测器和手动火灾报警按钮。火灾探测器是能对火灭参数(如烟、温、光、火焰辐射、气体浓度等)响应,并自动产生火灾报警信号的器件。手动火灾报警按钮是用手动方式产生火灾报警信号,启动火灾报警系统的器件。

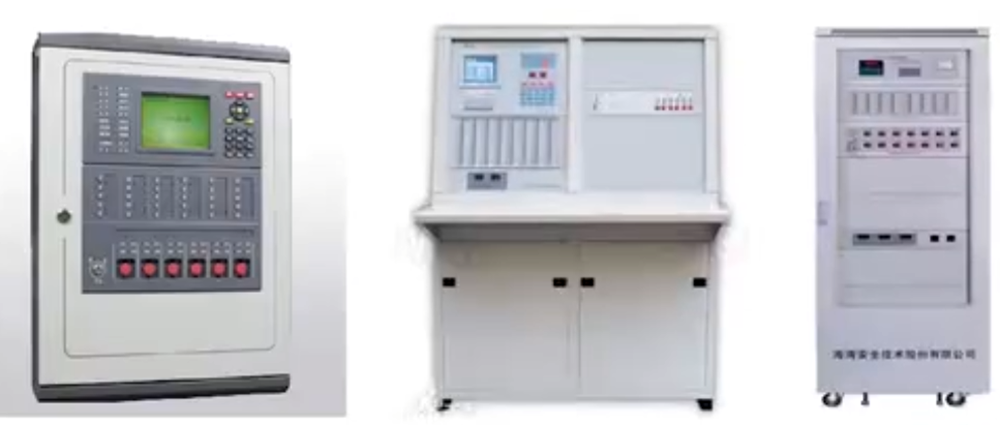

2、火灾报警装置
火灭报警控制器是火灭自动报警系统的心脏,可向探测器供电,用来接收火灭信号开后启动火灭报警装置,该设备也可用来指示着火部位和记录有关信息;能通过火警发送装置启动火灾报警信号或通过自动消防灭火控制装置启动自动灭火设备和消防联动控制设备;自动的监视系统的正确运行和对特定故障给出声、光报警。

3、火灾警报装置
在火灾自动报警系统中,用以发出区别于环境声、光的火灭警报信号的装置称为火灾警报装。以声、光的方式向报警区域发出火灾警报信号,以警示人们采取安全疏散、灭火救灾措施。常见的如声光讯响器、警铃以及火灾显示盘等。

综合布线系统基础

(一)常见设备
机柜、光纤、配线架、网线、理线架、交换机、户内多媒体箱、信息插座

1、光纤:光纤作为传输媒介中常见设备,分为单模光纤、多模光纤、光缆、皮线光缆、裸光纤。单模光纤是只能在指定波长下传插一种模式的光纤,适用于远程通讯,纤芯较小。多模光纤允许不同模式的光在一根据光纤上传输,多模光纤的芯劲较大。

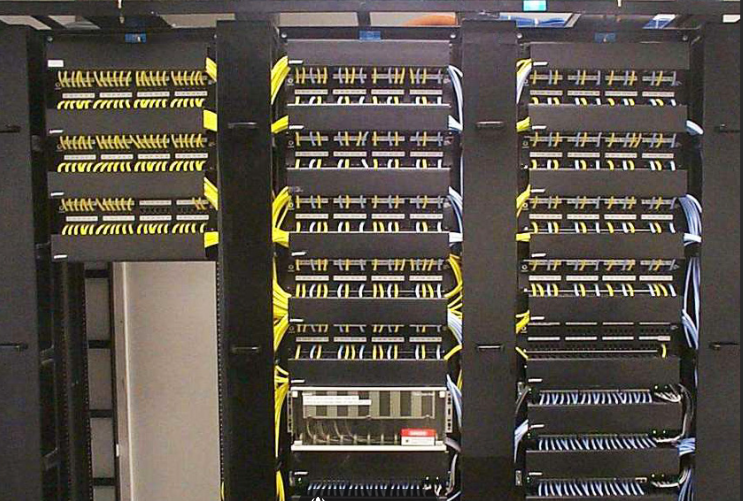

2、配线架:配线架是管理子系统中最重要的组件,是实现垂直干线和水平布线两个子系统交叉连接的枢纽配线架通常安装在机柜或墙上。通过安装附件,配线架可以全线满足UTP、STP、同轴电缆、光纤、音视频的需要。在网络工程中常用的配线架有双绞线配线架和光纤配线架。光纤配线架的作用是在管理子系统中将光缆进行连接,通常在主配线间和各分配线间。11.64厘米

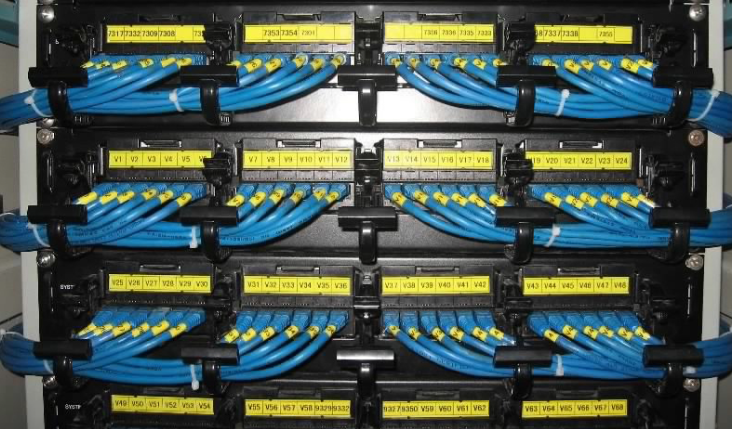

3、理线架:理线架用在机柜中,处在配线架与交换机之间,网线从中走过理线架可安装于机架的前端提供配线或设备用跳线的水平方向线缆管理,简化了交叉连接系统的规划与安装,简单说,就是理清网线的。



门禁系统常见设备

电控锁、备用电源、单元门口主机、闭门器、室内分机、传输线缆

1、电控锁:电控锁是一个由继电器控制的机械锁装置,自前已形成了多种不同结构的系列化产品,包括电插锁(阳极锁)、阴极锁(电锁口)、磁力锁、电控锁等;电控锁的终端其实就是一个电磁铁,它控制一个简单的机械装置进行门的开关

2、备用电源:可视对讲的备用电源,最常见的就两种,一种是DC12V,一种是DC18V

3、单元门口主机:单元门口主机是楼宇可视对讲管理系统中必备的成员之一,也是不可缺少的设备。来访者可通过单元门口主机呼叫住户与并其方便的对话,住户在户内控制单元门的后启闭; 单元门口主机可以随时接收任户报警信号传给片区管理机或总管理机,通知小区保卫人员。系统不仅增强了小区住宅安全保卫工作,也大大方便了住户,减少许多不必要的上下楼的麻烦。

4、闭门器:闭门器是门头上一个类似弹簧的液压器,当门开启后能通过压缩后释放,将门自动关上,有象弹簧门的作用,可以保证门被开启后,准确、及时的关闭到初始位置。

5、室内分机:安装在各住户的通适对讲及控制开锁的装置

监控系统的组成

二次回路图的读图方法

(1)二次回路图的逻辑性强,在绘制时遵循一定的规律。阅图前首先应弄通该张图纸绘制的继电保护装置的动作原理及其功能和图纸上所标符号代表的设备名称,然后再看图纸。
看图的要领可归纳为
(1)"先看一次,后看二次"。一次:断路器、隔离开关、电流、电压互感器、变压器等。了解这些设备的功能及常用的保护方式,如变压器一般需要装过电流保护、电流速断保护、过负荷保护等,掌握各种保护的基本原理:再查找一、二次设备的转换、传递元件,一次变化对二次变化的影响等。

(2)"看完交流,看直流"。指先看二次接线图的交流回路,以及电气量变化的特点,再由交流量的"因"查找出直流回路的"果"。一般交流回路较简单。
(3)"交流看电源、直流找线圈"。指交流回路一般从电源入手,包含交流电流、交流电压回路两部分:先找出由哪个电流互感器或哪一组电压互感器供电(电流源、电压源),变换的电流、电压量所起的作用,它们与直流回路的关系、相应的电气量由哪些继电器反映出来。

(4)"线圈对应查触头,触头连成一条线"。指找出继电器的线圈后,再找出与其相应的触头所在的回路,一般由触头再连成另一回路:此回路中又可能串接有其它的继电器线圈,由其它继电器的线圈又引起它的触头接通另一回路,直至完成二次回路预先设置的逻辑功能
(5)"上下左右顺序看,屏外设备接着连"。主要针对展开图、端子排图及屏后设备安装图。原则上由上向下、由左向右看,同时结合屏外的设备一起看。

二次回路的标号

★"二次回路的标号":二次设备数量多,相互之间连接复杂。要将这些二次设备连接起来就需要数量庞大的二次连线或二次电缆。如何才能把每根二次线与二次设备间的相互关系表达清楚呢?有效的方法就是标号,按二次连接线的性质、用途和走向为每一根线按一定规律分配一个唯一的标号,就可以把复杂的二次线一 一区分开。
二次回路常采用回路标号法相对标号法两种。

回路标号法

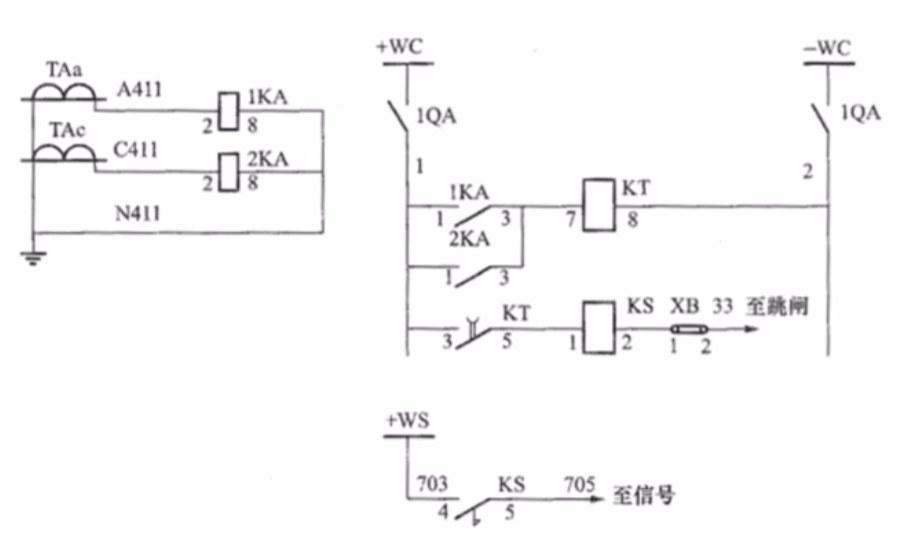

(1)回路标号法:按“等电位”原则标注,即在电气回路中相同电位的回路采用同一编号。在原理图中一般采用回路标号法。如合闸回路的7、分闸回路的37,电流回路的A411等。

回路标号法的基本原则:(1)用4位或4位以下的数字组成,需要标明回路的相别或某些主要特征时,可在数字标号的前面(或后面)增注文字或字母符号。

(2)电气设备的接点、线圈、电阻、电容等元件所间隔的线段,即视为不同的线段,一般给予不同的标号:当两段线路经过常闭接点相连,虽然平时都是等电位,但一旦接点断开,就变为不等电位,所以经过常闭触点相连的两段线路也要给予不同标号

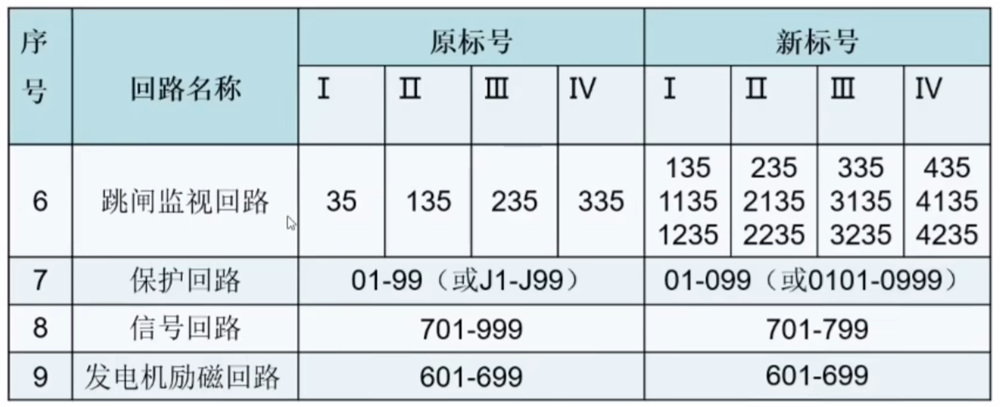

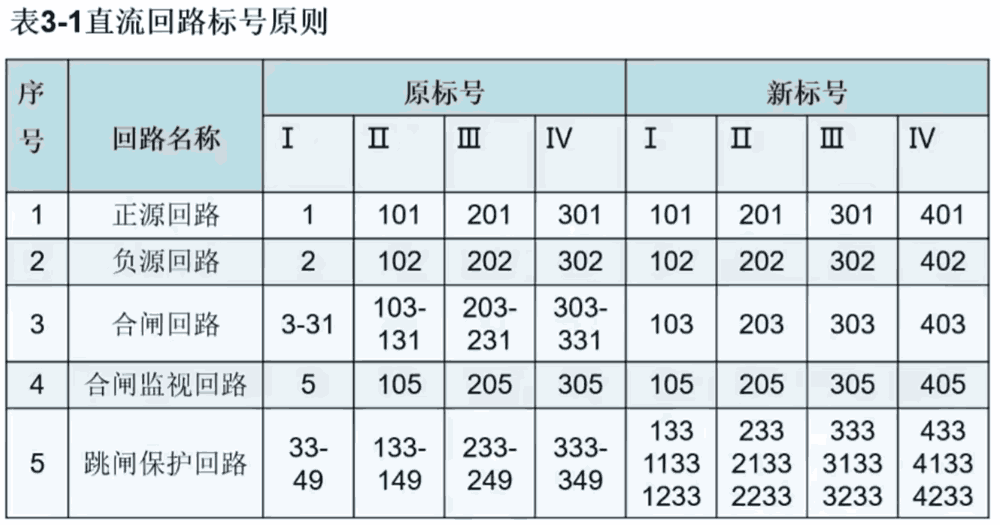

(3)直流回路标号方法:对于不同用途的直流回路使用不同的数学范围。具体方法可参照下表3-1

从上表中可以总结出如下:
①控制与保护回路使用的数字标号,按熔断器(或小开关)所属的回路进行分组,每一百为一组,如101 ~199,301~399等。其中正极性回路编为单数,由小至大,负极性回路编为双数,由大至小。
②信号回路的数字编号,按事故、位置、预告、指挥信号进行分组,按数字大小进行排列。
③开关设备、控制回路的数字编号组,应按开关设备的数字序号选取。如1KK所在的回路选101~199, 3KK所在的向路选301~399。
④对接点、开关、按钮等两侧,虽然闭合时为等电位,应不同编号,但只改变编号大小而不改变,单、双数(极性)。经过回路中主要降压元件(如线圈、电阻等)后改变其单、双数(极性)。
③对于某些特定的主要回路通常给予专用的标号组。例如:正电源101、201,负电源201、202。

(4)交流回路的标号方法:交流回路的方法和原则与直流回路类似。回路编号用3位或3位以下数字组成,需要标明回路的相别或某些主要特征时,可在数字标号的前面(或后面)增注文字符号。如电流回路中的C411,电压回路中的A630等。

二次回路的相对标号法

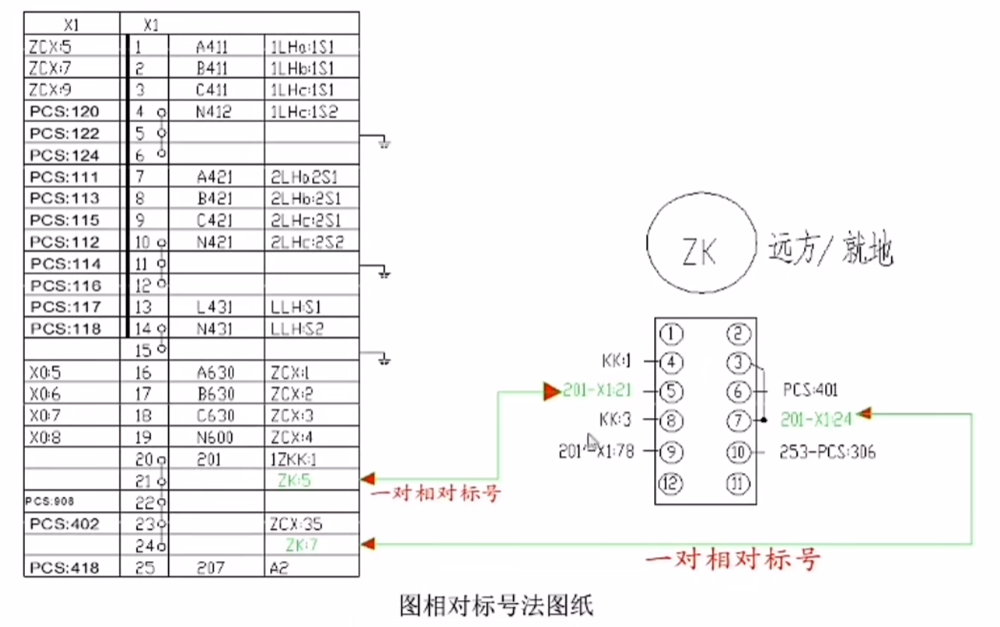

相对编号法:当甲、乙两个设备需要互相连接时,在甲设备的接线柱上写上乙设备的标号及具体接线柱的标号,而在乙设备的接线柱上写上甲设备的标号及具体接线柱的标号,这种相互对应标号的方法称为相对标号法(如下图所示)。这种编号法便于查找该线的趋向,常用于安装图中。

如远/就地转换开关ZK的引脚5接的是对端的端子排X1:21,端子排的21脚接的是对端的ZK:5;这样就形成了一一相对的标号。

相对编号的作用:先把本屏或本箱内的所有设备顺序编号,再对每一设备的每一接线柱进行标号,然后在需要接线的接线柱或者端子排处写上对端接线端子号,以此来表达每一根连线。
相对编号的组成:一个相对编号就代表一个接线柱头,一对相对编号就代表一根连接线。对于一面屏、一个箱子,接线柱数百个,每个接线柱都得标号,标号要不重复、好查找,这样就得必须统一格式,常用的是“设备标号-接线柱头号”格式。

(1)设备标号
设备标号是直接用设备文字符号(与展开图相一致的设备文字符号)来表示设备的标号。在保护屏内或者开关柜内,有保护装置、空气开关、按钮、压板和端子排,所以我们就可以这样编号,如:保护装置编1n、2n;空气开关就编号为1K、2K等;压板连接片就编号为1LP、2LP等;按钮就编号为1SA、2SA 等:属干1n保护装置的端子排就编为1D

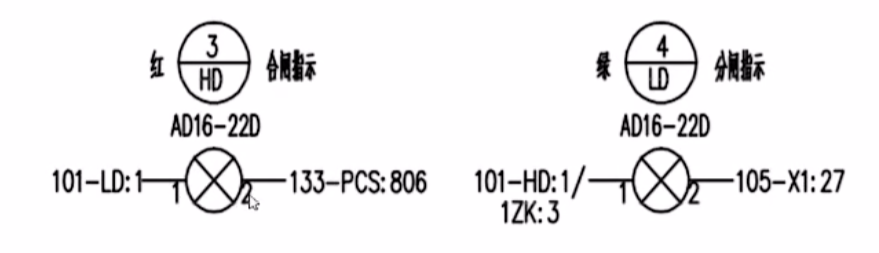

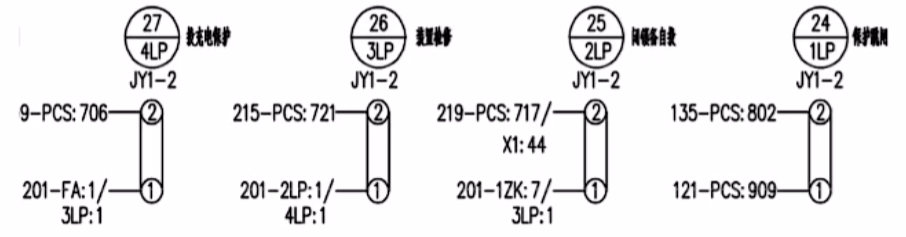

(2)设备接线柱标号。每个设备在出厂时对其接线柱都有明确标号。在绘制安装接线图时就将这些标号按其排列关系、相对位置表达出来,以求得图纸和实物的相对应。如下图中的红灯的HR:1,HR:2;绿灯的HG:1,HG:2。

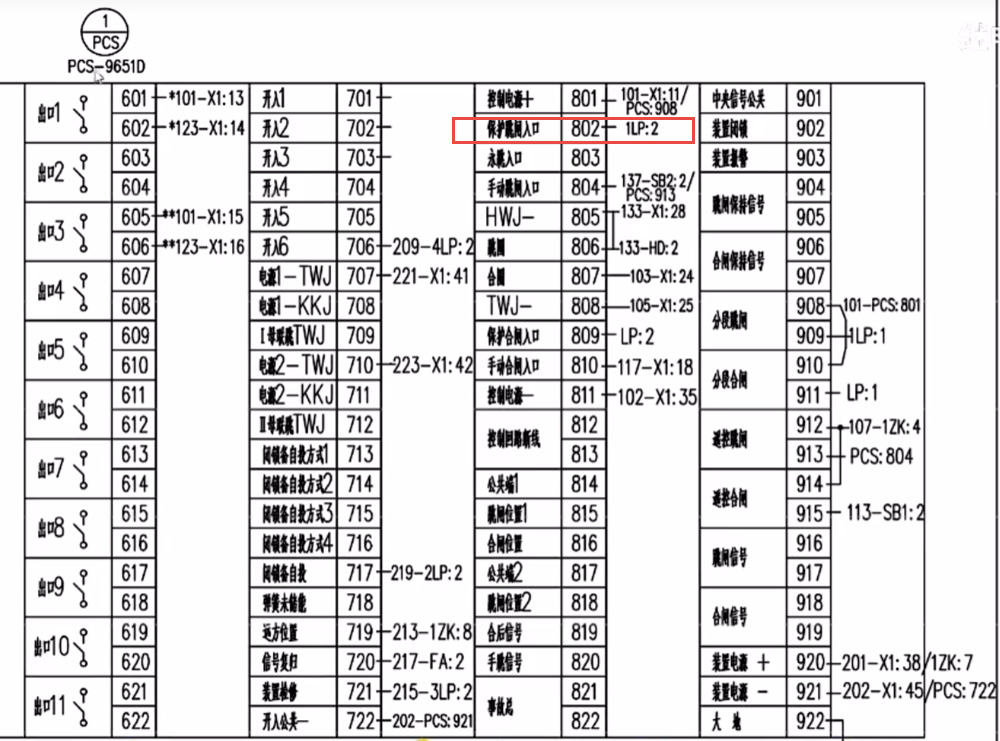

(3)把设备标号和接线柱标号加在一起,每一个接线柱就有了唯一的相对标号。如下图中的这个压板1LP1,它的一端接到综保,,那么综保侧线号就可以写1LP1:2。

可以查到对端的位置

电气二次回路的概述

  • 在电力系统中,通常根据电气设备的作用将其分为一次设备二次设备
  • 一次设备是指直接用于生产、输送与分配电能的设备,包括如:发电机、电力变压器、断路器、隔离开关、母线、电力电缆与输电线路等。
  • 二次设备是用于对电力系统及一次设备的工况进行监测、控制、调节、保护的低压电气设备,包括控制设备、继电保护和安全自动装置、测量仪表、通信设备等

二次回路的定义

  • 二次回路定义:二次设备之间的相互连接的回路统称为二次回路,它是确保电力系统安全生产、经济运行和可靠供电不可缺少的重要组成部分。
  • 二次回路通常包括以采集一次系统电压、电流信号的交流电压、交流电流回路,用以对断路器及隔离开关等设备进行操作的控制回路,用以对发电机励磁回路、主变压器分接头进行控制的调节回路,用以反映一、二次设备运行状态、异常及故障情况的信号回路等。

二次回路的接线图

  • 二次回路接线图定义:为便于设计、制造、安装、调试及运行维护,通常在图纸上使用图形符号及文字符号按一定规则连接起来对二次回路进行描述,这类图纸我们称之为二次回路接线图

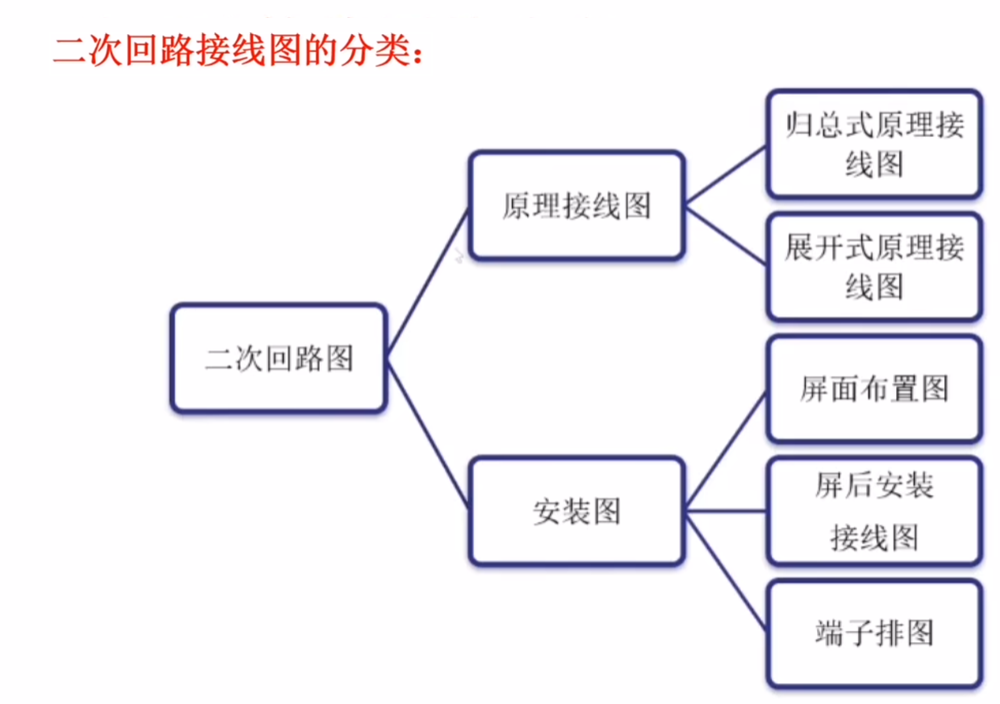

  • 二次回路接线图的分类:按图纸的作用,二次回路的图纸可分为原理接线图安装图

  • 原理接线图的分类:按其表现的形式,分为归总式原理接线图展开式原理接线图

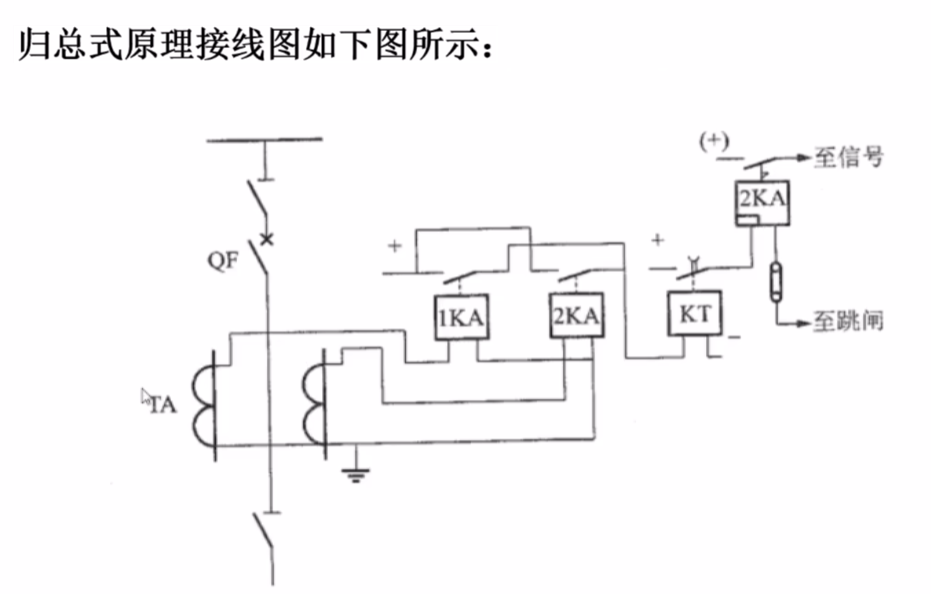

  • 归总式原理接线图:其特点是将二次回路的工作原理以整体的形式在图纸中表示出来。它一般与一次回路的有关部分画在一起,设备的接点与线圈是集中画在一起的,能综合出交流电压、电流回路和直流回路间的联系。其缺点是不能表示各元件之间接线的实际位置,未反映各元件的内部接线及端子标号、回路标号等,不便于现场的维护及调试,对于较复杂的二次路图,看起来比较困难。

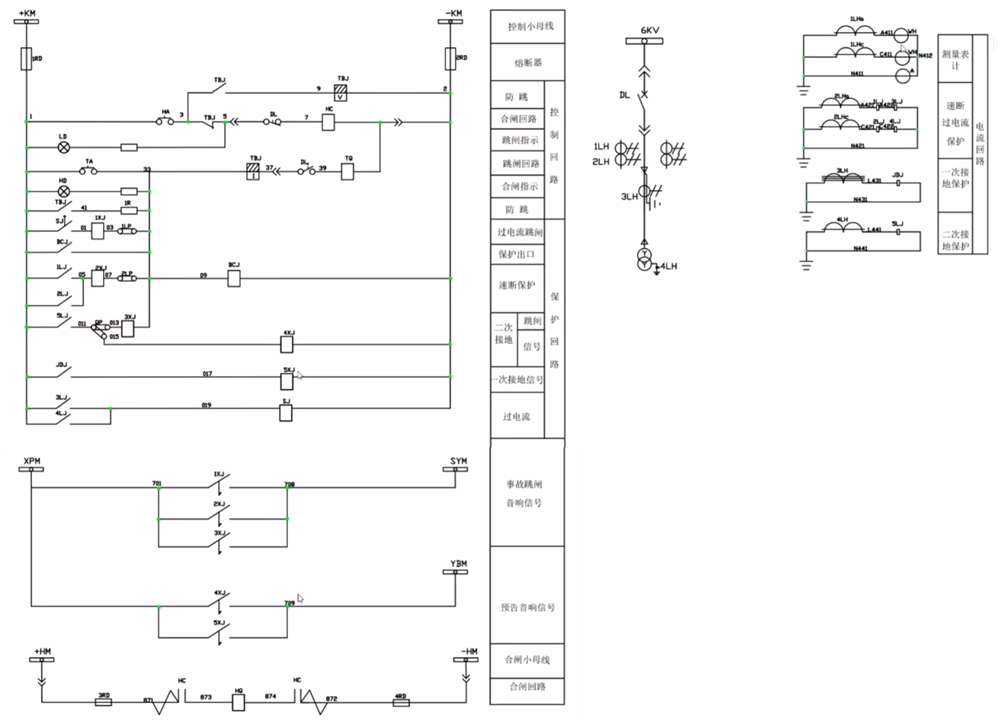

展开式原理接线图:其特点是以二次回路的每个独立电源来划分单元而进行编制的。它以分散的形式表示二次设备之间的连接。展开图中二次设备的接点与线圈分散布置,交流电压、交流电流、直流回路分别绘制。这种绘制方式容易跟踪回路的动作顺序,便于二次回路的设计,也容易在读图时发现回路中的错误,特别是在复杂的继电保护装置。

二次回路的安装接线图

  • 安装图的分类:按其作用,分为屏面布置图、屏后安装接线图、端子排图

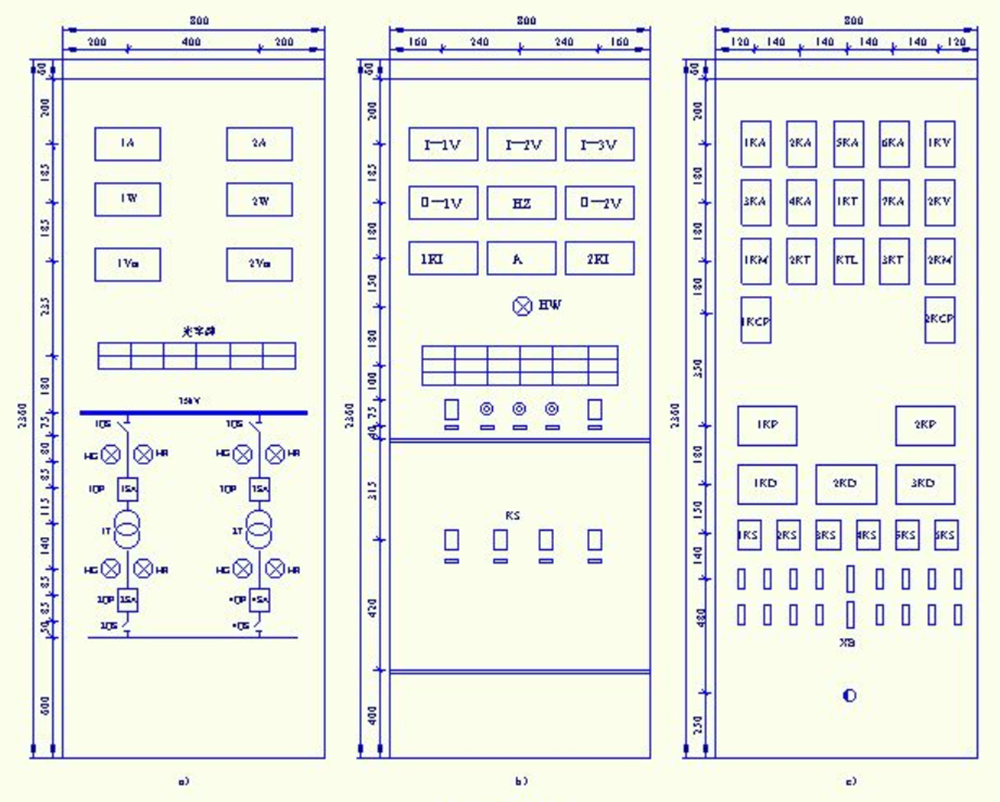

  • 屏面布置图:它是加工制造屏柜和安装屏柜上设备的依据。上面每个元件的排列、布置,系根据运行操,作的合理性,并考虑维护运行和施工方便来确定的,因此按照一定比例绘制。

  • 屏后安装接线图:它是以屏面布置图为基础,以原理图为依据而绘制成的接线图。它标明了屏柜上各个元件的代表符号、顺序号,以及每个元件引出端子之间的连接情况,它是一种指导屏柜配线工作的图纸。
  • 端子排图:端子排的布置非常重要,是有一定的原则的,即:端子排布置在柜后的上下左右是有规定的。具体规则如下:
    (1)一面柜上有多个安装单位的端子排其布置应严格按单元划分,同一安装单元的不同位置的端子排应尽量排列在柜的一侧,各安装单位端子排的位置应与柜面布置相配合。
    (2)同一单元的端子排要统一按功能分区,如:交流输入区、开关量输入区、跳闸输出区、信号输,出区等。
    (3)装置端子排设计要按回路分段,且模块尽量细小,以便于拆分组合。
    (4)柜正面设备的布置顺序一般由左向右,因此柜背面设备的布置顺序应由右向左,以避免走线交,叉。例如:有两条保护装置1n(1D)、2n(2D)的端子排要布置左右侧,1D应布置在柜右侧, 2D应布置在柜左侧。
    (5)交流直流回路分侧布置:交流回路端子放柜后右侧(UD、ID、JD),直流回路端子排放柜后左侧 (ZD、QD、OD、RD、CD、KD、 XD、YD、LD、TD)。
    (6)柜后端子布置先输入后输出:输入回路端子排放柜后上侧(ZD、QD、OD、RD),输出回路端子放柜后下侧(CD、KD、XD、YD、LD、 TD)
