西门子200 SMART拆解及电路分析

西门子200 SMART拆解


相关介绍

西门子200SMART是中小企业对稳定、可编程、且成本可控的PLC的最佳选择;

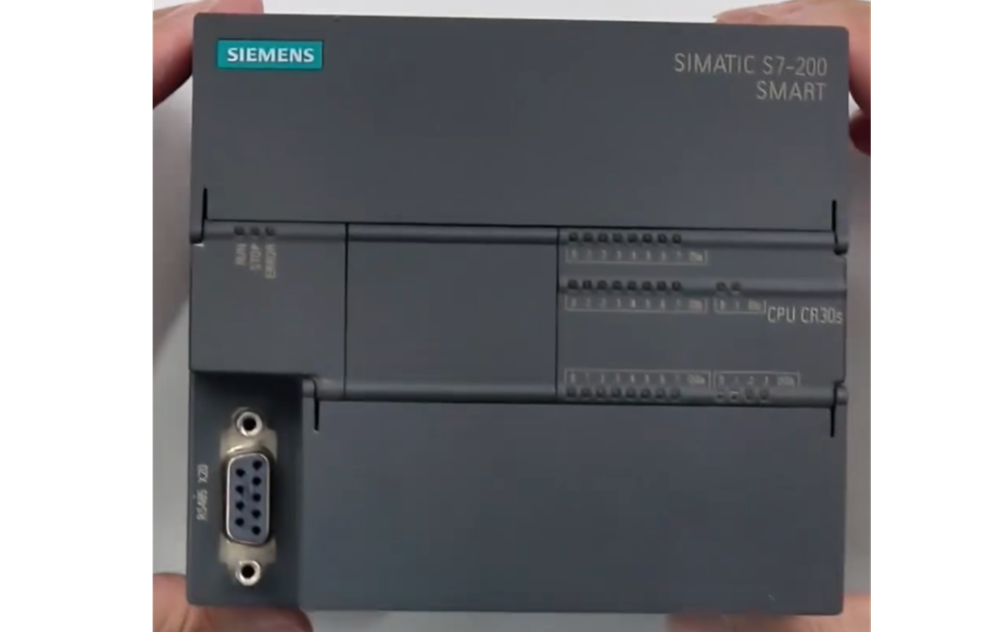

它的外观如下图所示是一个正方体样式;

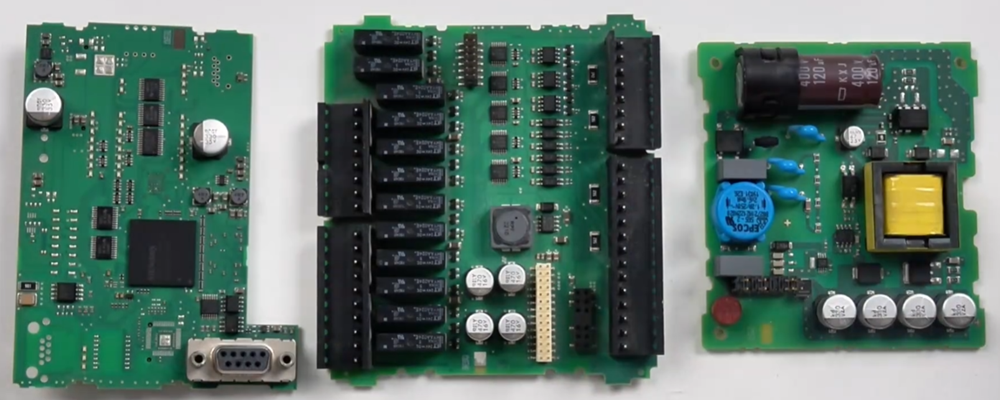

它有三块板子构成

分别是主控板、IO接口板、电源板, 是由三板板子堆叠的结构。

主控板

主控板是整个PLC的大脑,负责执行用户程序、处理数据、管理通信、协调其它模块等。

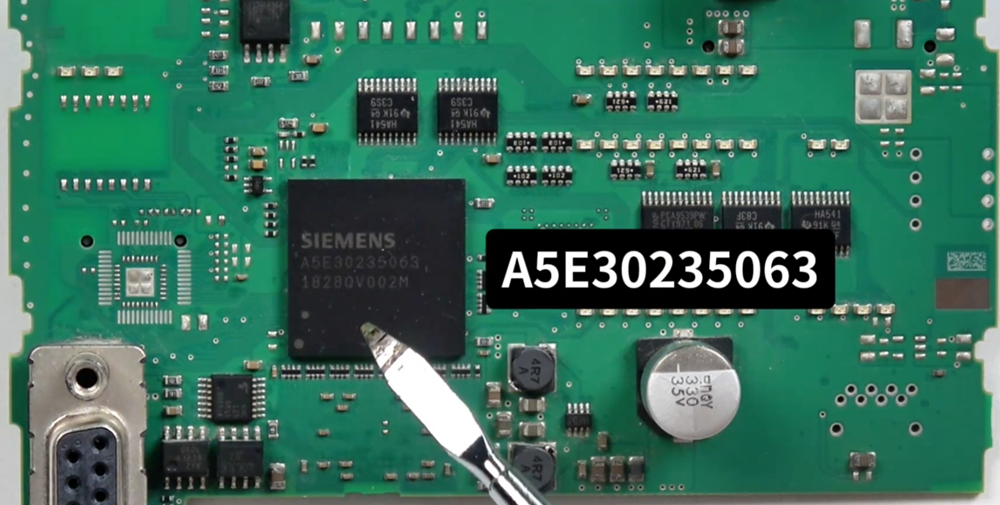

主控是A5E30235063是一颗ARM Cortex-R4的实时控制MCU,常用于汽车、工业控制等,特点是低延迟。确保控制系统即使在恶劣环境下也能稳定、可靠、安全地运行。

SN74AHC541这四颗是德州仪器的541缓冲器;它具有三态输出的8通道,2V~5V缓冲器,主要应用于增强MCU引脚的驱动能力,同时也提供一些逻辑隔离作用。允许多个设备共享总线【数据总线、地址总线、控制总线】

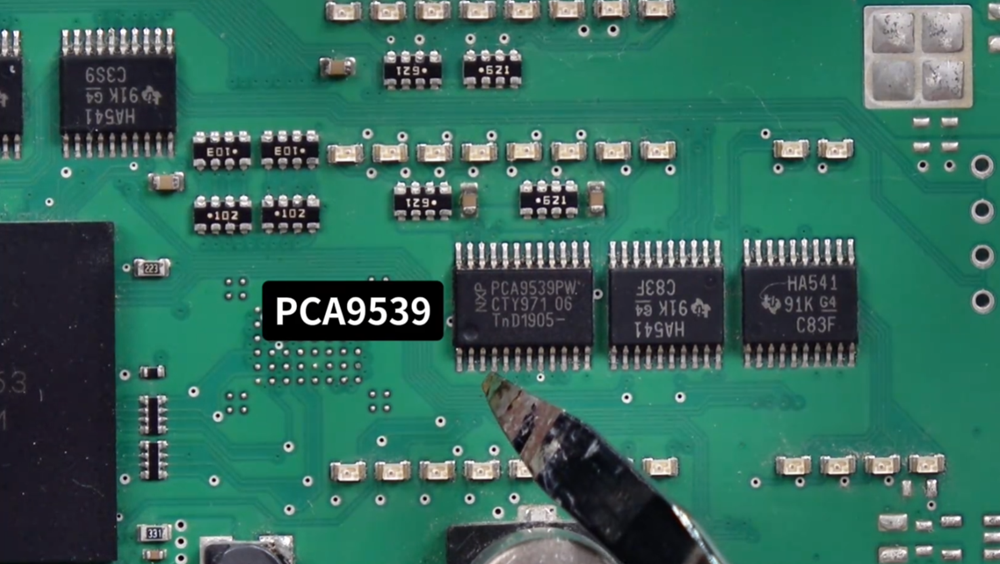

恩智浦的IO接口芯片PCA9539,它具有中断和复位功能的16位I2C总线和SMBus低功耗IO扩展芯片;它的功能是扩展MCU的通用输入输出能力,用于主板状态的监控【电源状诚、温度、风扇、LED指示灯控制、配置跳线读取等辅助功能】

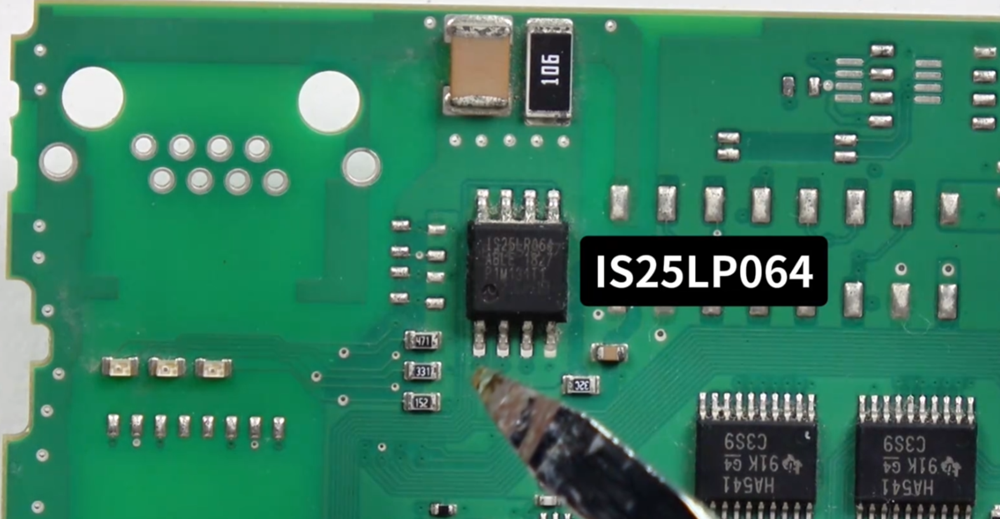

SPI NOR FLASH型号是IS25LP064它的容量是8MB,通常用于存储引导程序、操作系统内核、固件程序等启动和运行必须的代码;

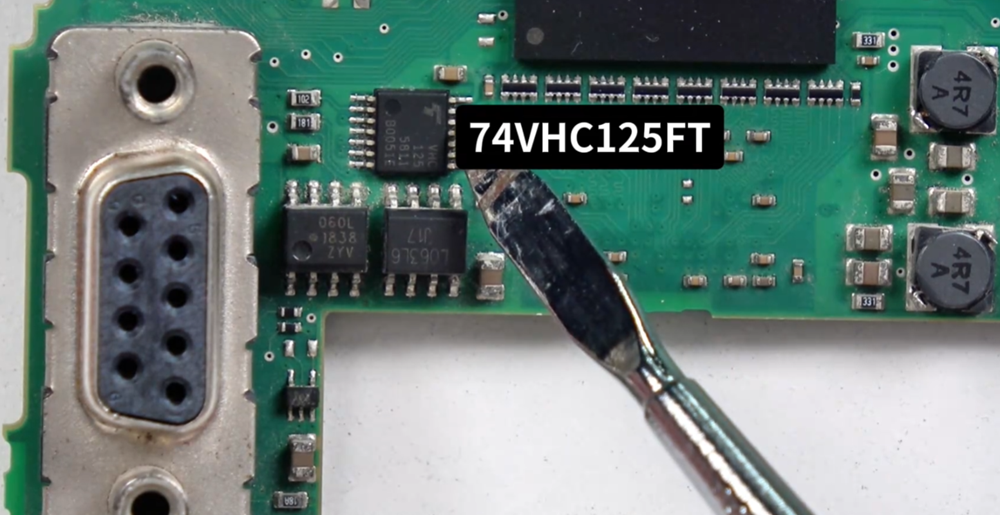

东芝的74VHC125FT三态缓冲器逻辑器件,用于特定需要控制的信号线的缓冲和隔离,

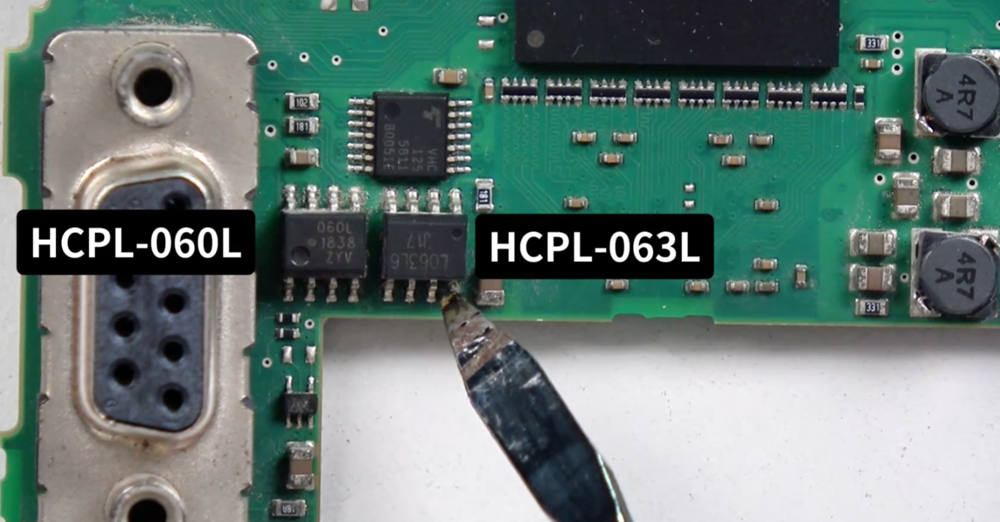

安华高的隔离光耦HCPL-060L和HCPL-063L,用于电气信号隔离。

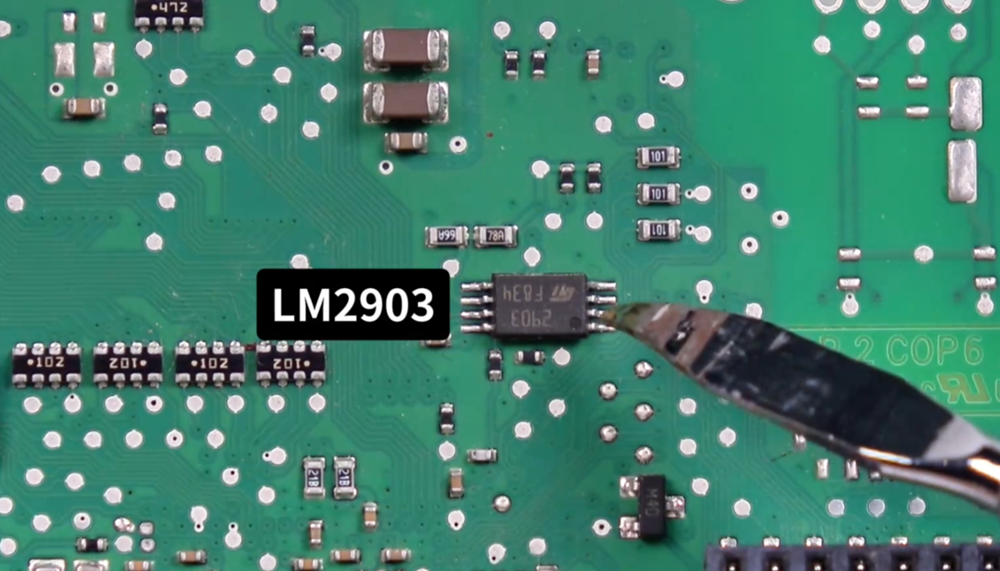

意法半导体LM2903低功耗双电压比较器;用于电压阈值监测,如监测电源电压是否在正常范围是欠压或过压保护;监测温度传感器输出是否超限;或其它需要模拟量比较的场合。

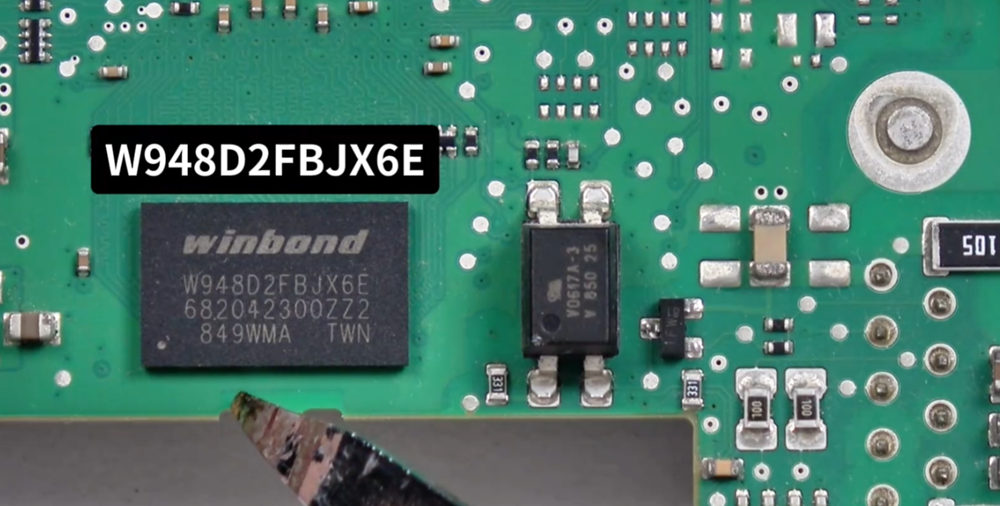

华邦电子的32MB SDRAM 型号W948D2FBJX6E,它旁边的是Vishay的型号V0617A低输入电流光耦,

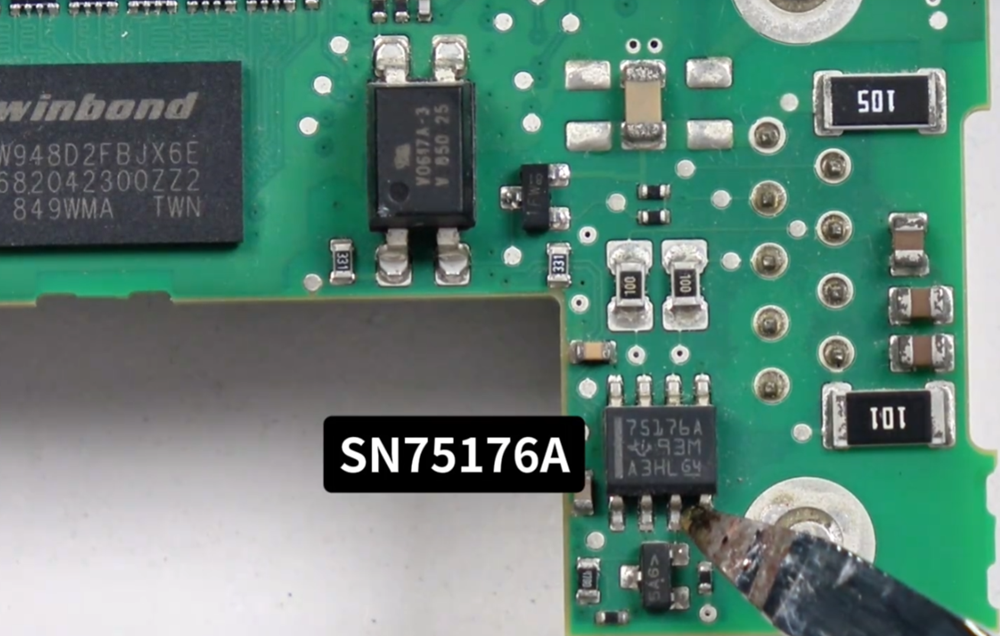

德州仪器差分总线收发器型号SN75176A,对应DB9接口的RS485通信电路。

IO接口板

将外部现场的像开关量【限位、按钮、继电器触点】、模拟量【如传感器等信号的安全、可靠地采集送入PLC,将PLC控制逻辑的输出结果安全可靠的驱动现场执行器如继电器,接触器、指示灯等。并提供电气隔离保护PLC内部电路】

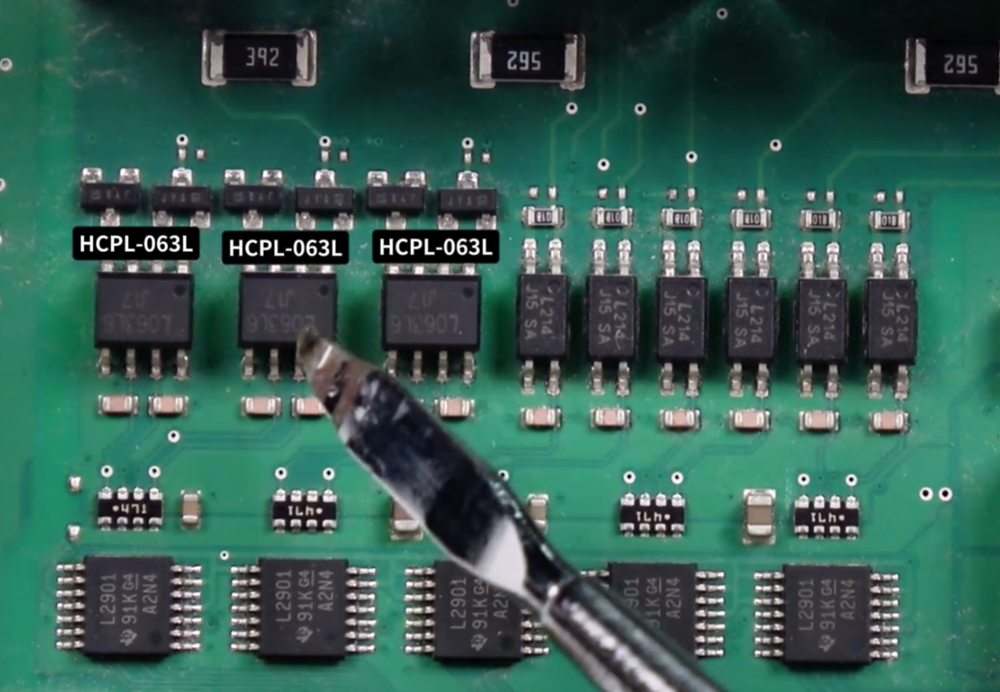

这三颗是安华高的HCPL-063L光耦,也就是高速光耦,适合数字信号。

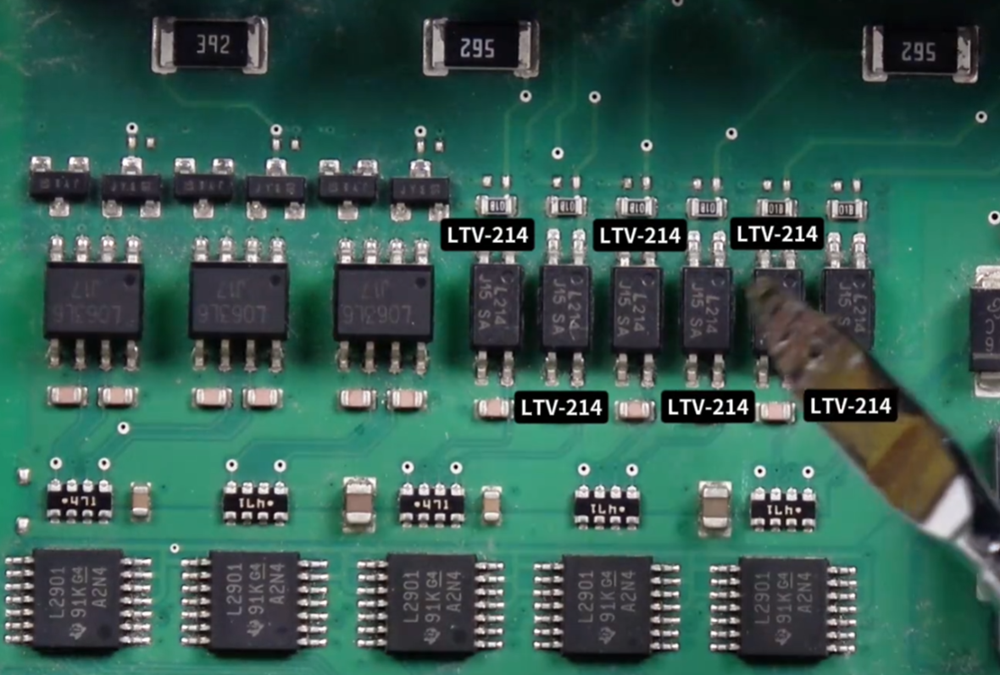

这六颗是光宝的LTV-214光耦,常用的标准型光耦。

这颗是MPS的DC/DC降压转换芯片MP2467DN,为IO板上的逻辑电路【光耦输入输出侧,比较器、状态指示等】提供稳定的本地电源。

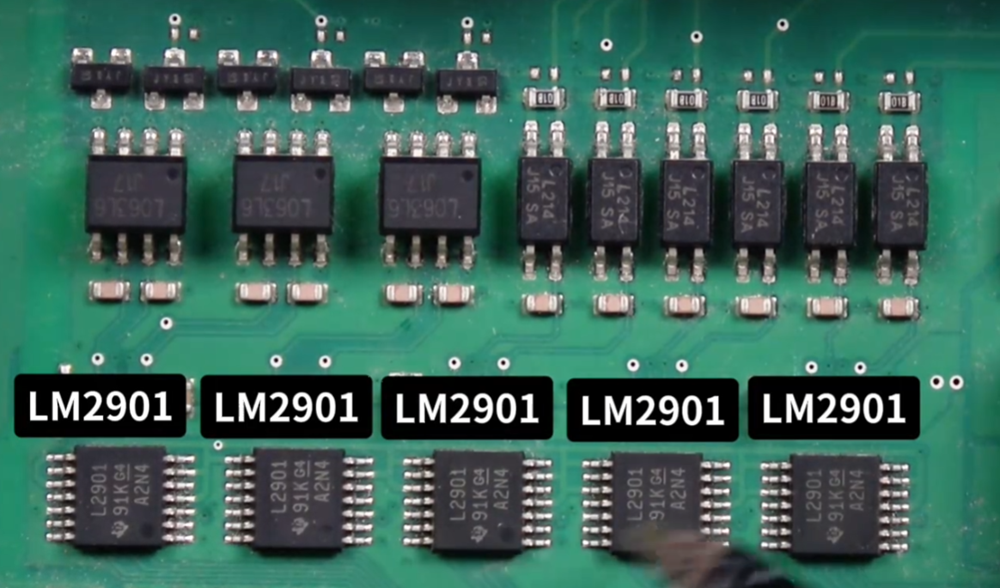

这五颗芯片都是德州仪器的四路差分比较器,型号为LM2901,它的作用对输入电平的转换、整形、将模拟输入与预设阈值比较输出干净的数字电平信号给MCU

富士通的24V继电器型号为MYAA024E,提供高隔离能力的输出通道,PLC内部的低压电路驱动继电器线圈,继电器触点控制外部高压回路通断。

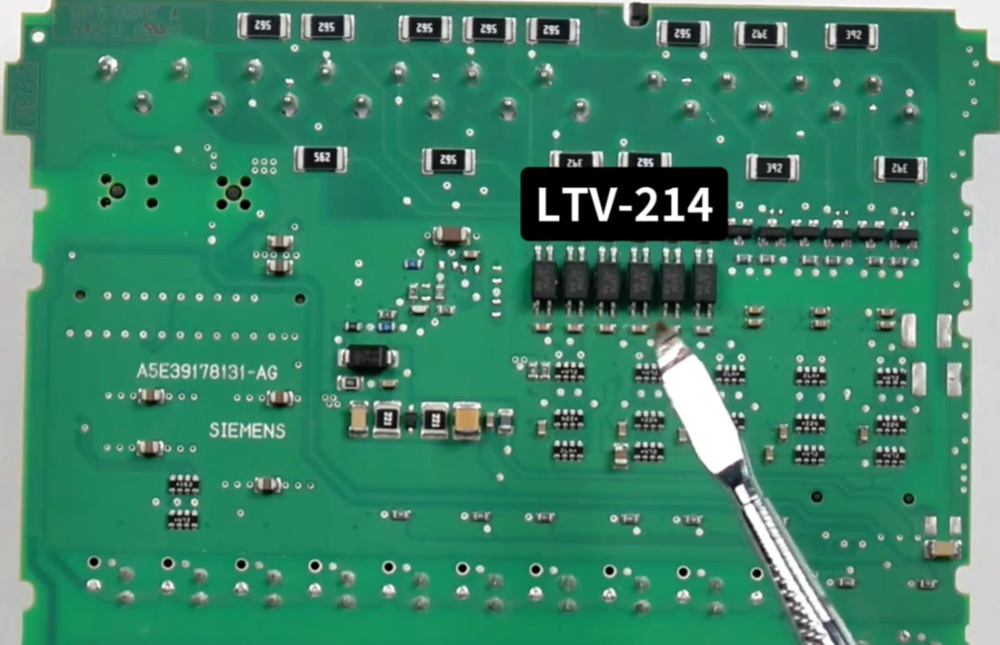

在IO接口板的背面,有六颗光宝的LTV-214光耦。

电源板

主要是将外部的交流电源安全、可靠、高效地转换为PLC内部各个模块【主控板、IO板】需要的不同等级,不同要求的直流电源比如5.5V、3.3V、24V等;并且具备过流、过压、短路保护功能。

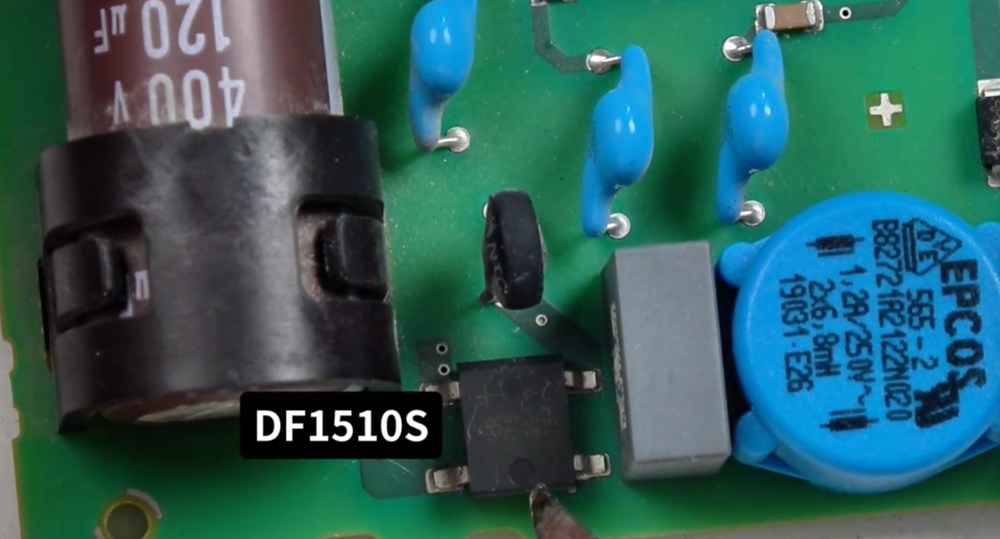

这颗Vishay的整流器DF1510S

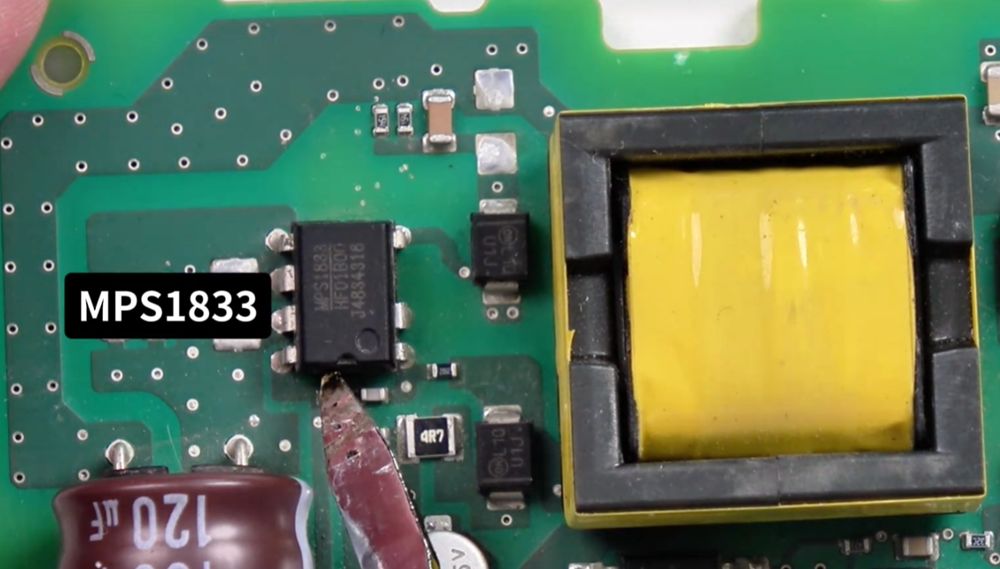

MPS的MPS1833电源管理芯片,构成开关电源的核心。产生高频的PWM波控制功率开关管,实现DC/DC的转换。

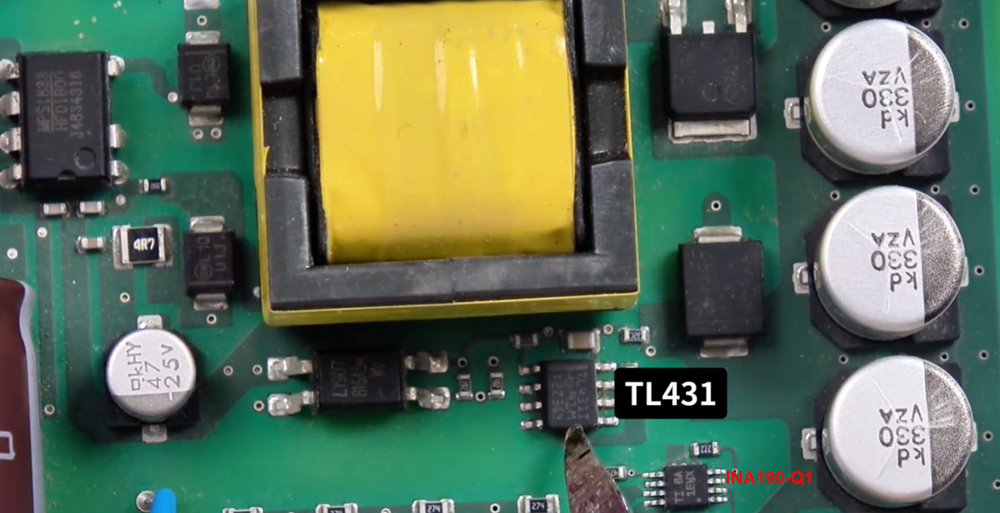

TL431作为输出侧电压基准和误差放大器,旁边的型号为INA190-Q1的超精密电流监测放大器,通过监测输出回路中的小电阻上的压降【耗伏级】,将其放大成成比例的电压信号,送到TL431或MCU,用于过流保护、电源状态监测或电流控制。
