AutoCAD使用基础详解

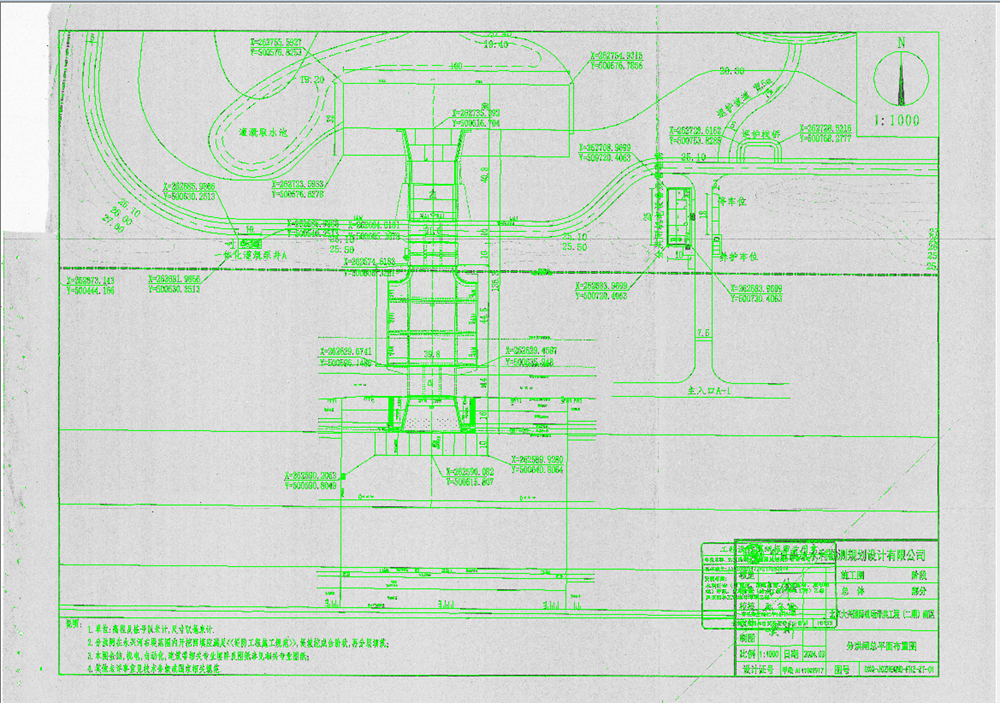

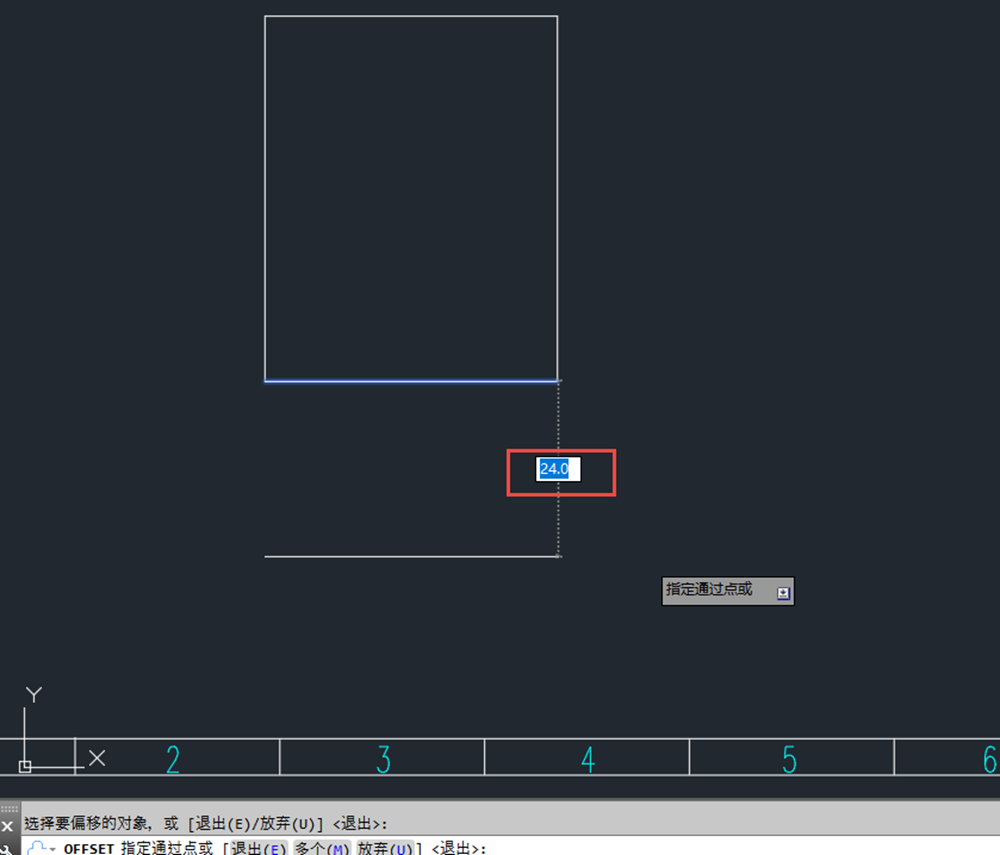

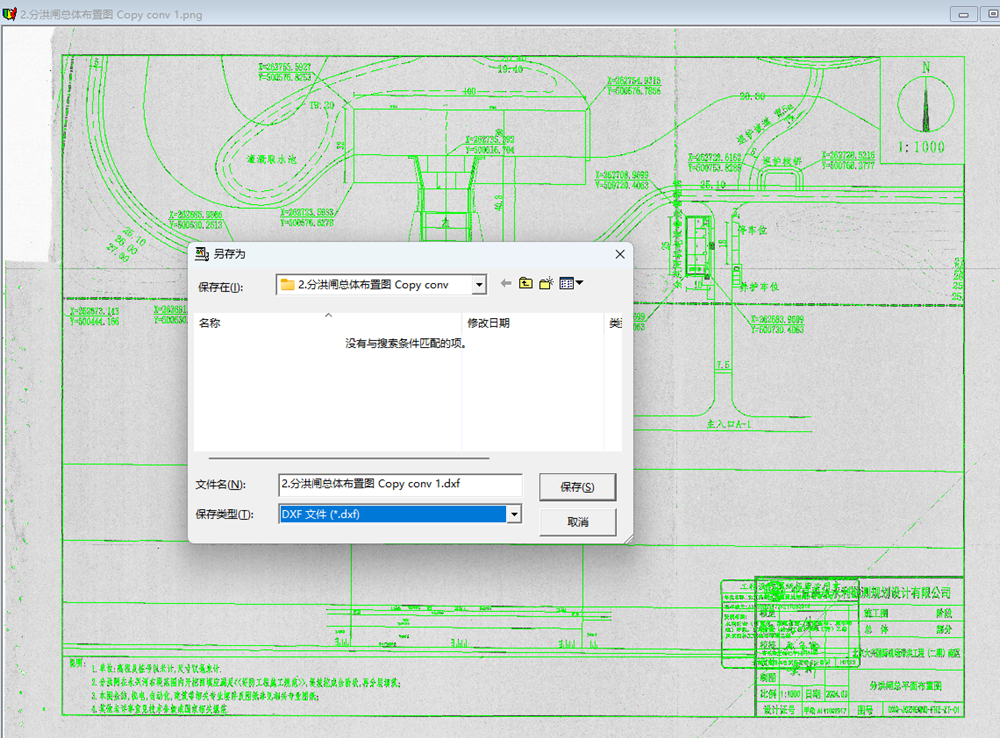

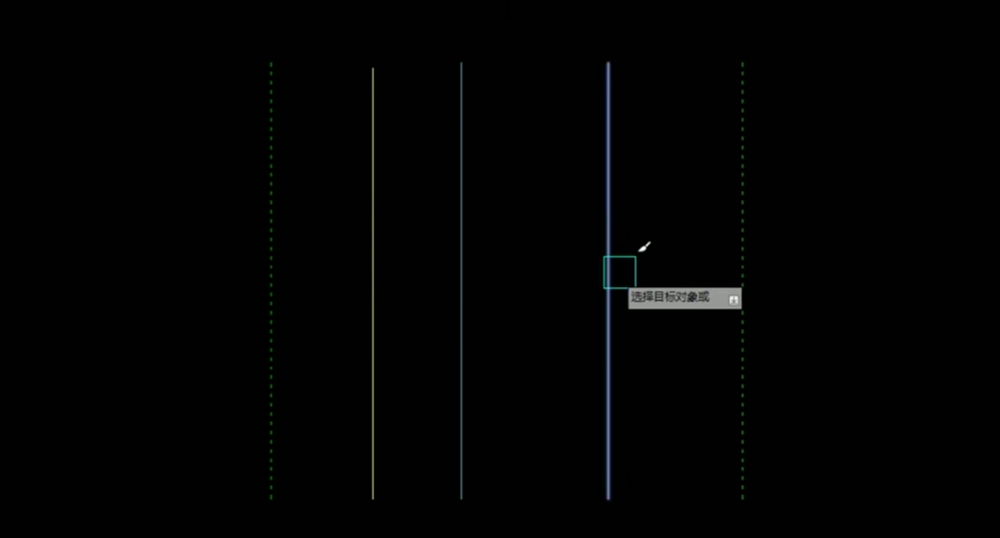

将线或图移动某个固定距离，可以在命令行输入Offset，选择线或图，再输入距离值就可以了。

• 在命令行中输入rec可以画矩形，
• 输入a可以画圆弧，也可以通过三点来画圆弧；
• 输入C可以画个园，定确一个圆是圆心加半径；

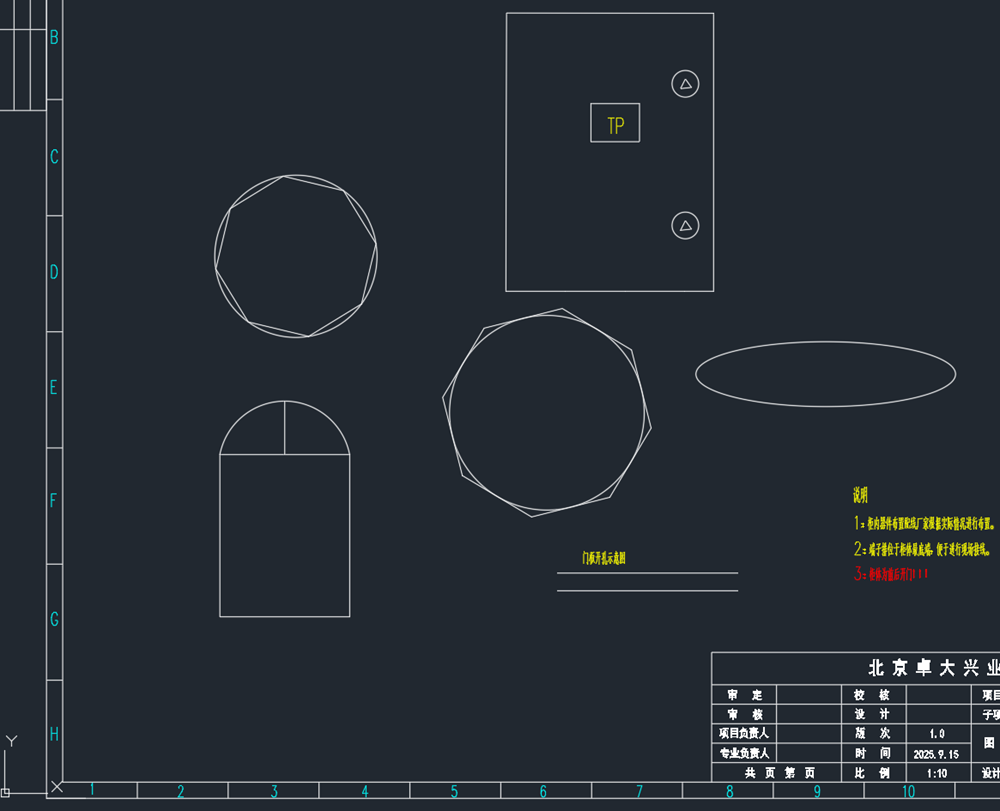

• 输入POL是多边形，可以捕捉圆芯或中点来画多边形，可以是内切或外切；
• 输入EL是椭圆，有两个圆心点，一个是长方向的直径和短方向的半径；

• 选中一个图形，在命令行中输入co是复制，选择一个基点就可以复制了。

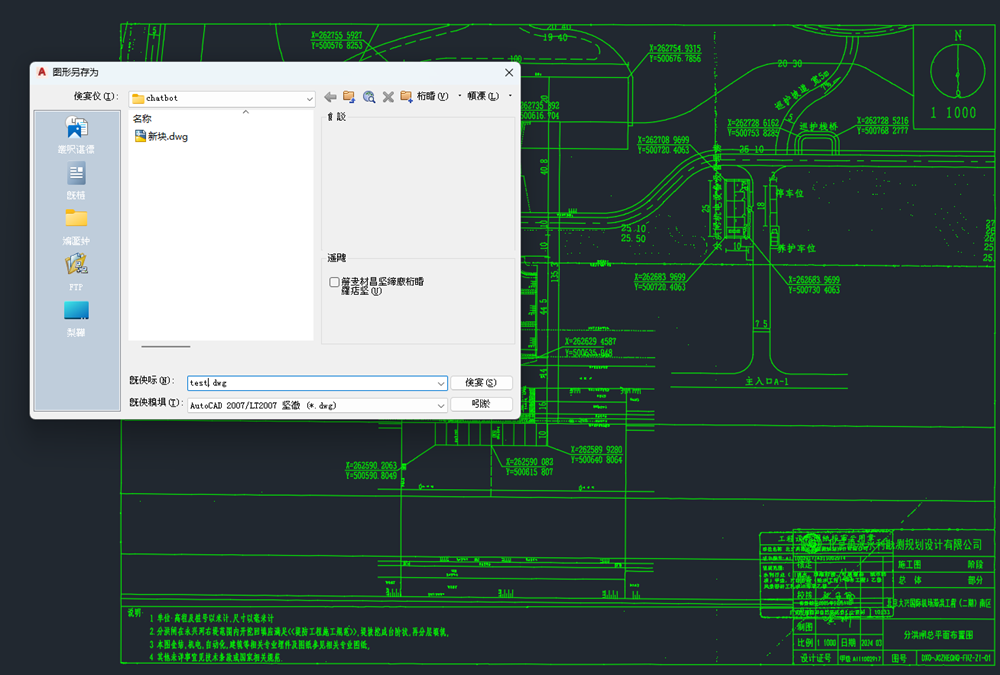

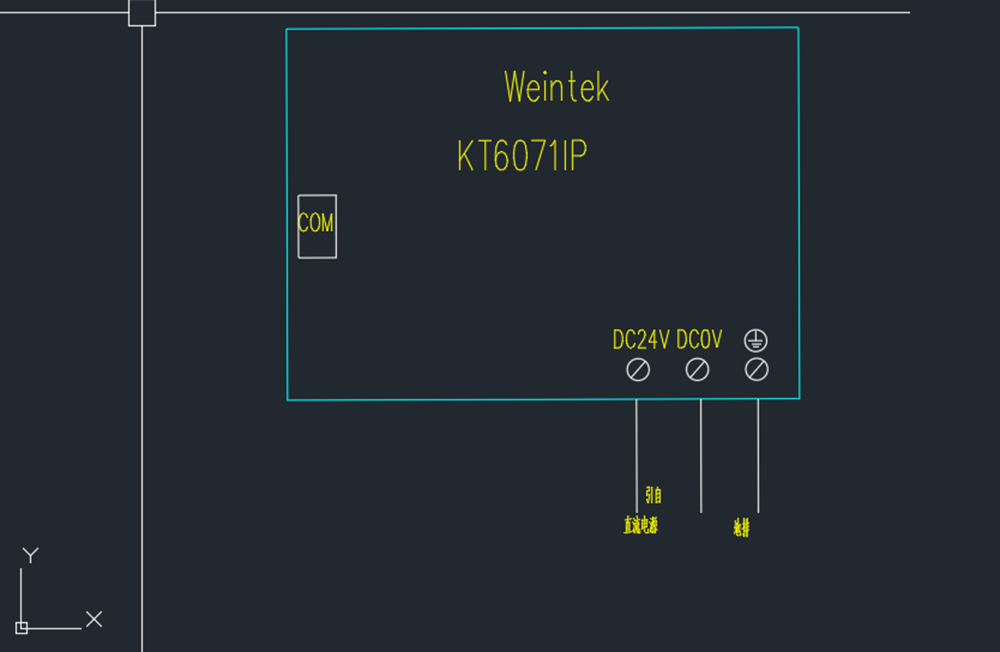

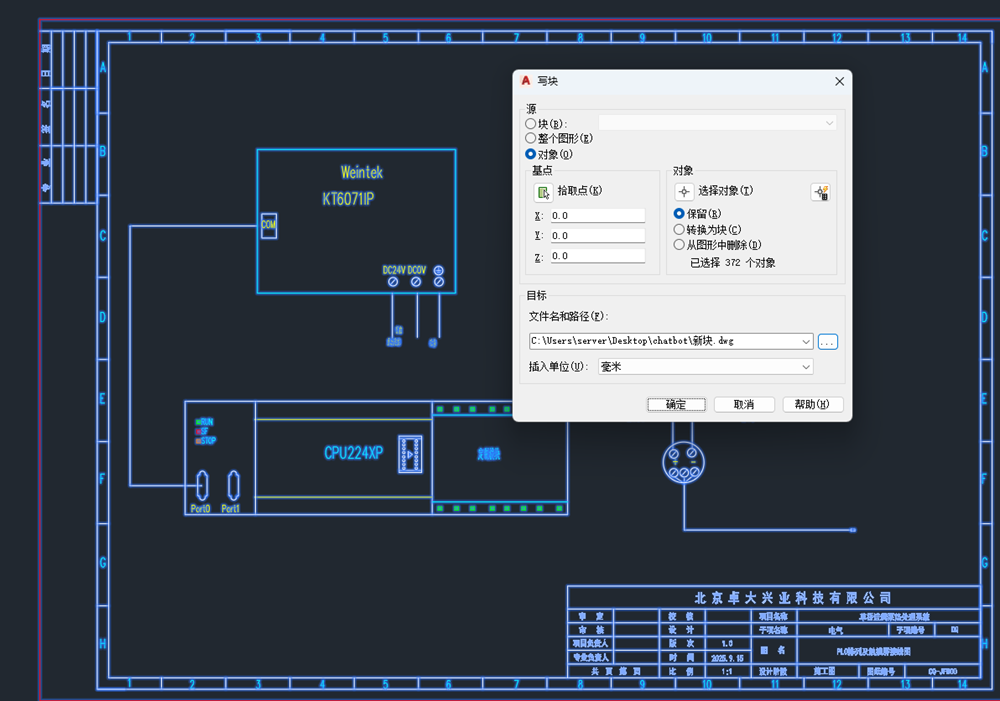

• 如果只想让某一部分的图让别人看，可以将选中的图进行保存，选中图形后在命令行中输入w，在块窗口中进行保存。

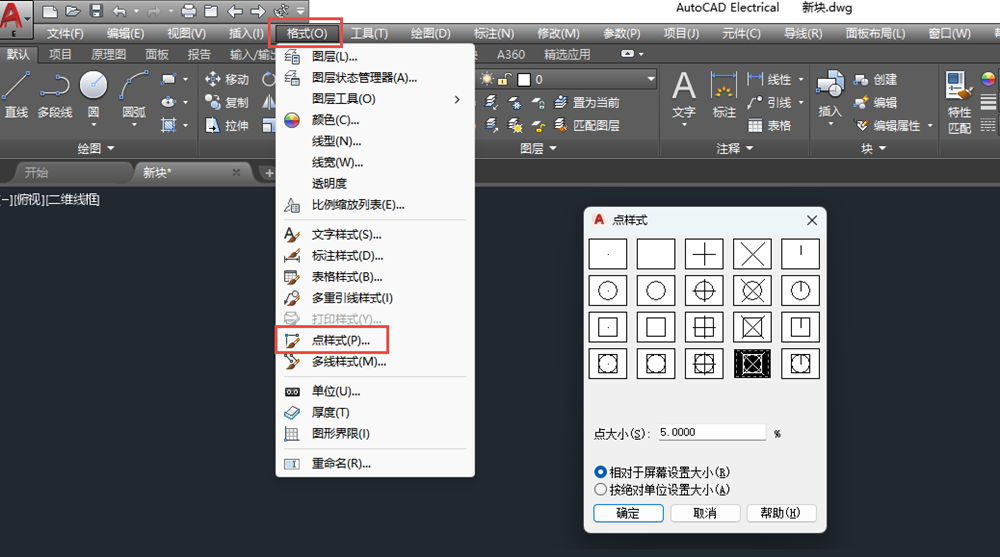

• 在命令行中输入div可以对线进行等分多少个段；而后可以使用di进行测量线段的长度是否相等。注意点的样式，否则的话，点在线上一般看不到；
• 在命令行中输入tr可以对线进行裁剪；
• 在命令行中输入ro就可以对选中的图形进行任意角度的旋转；

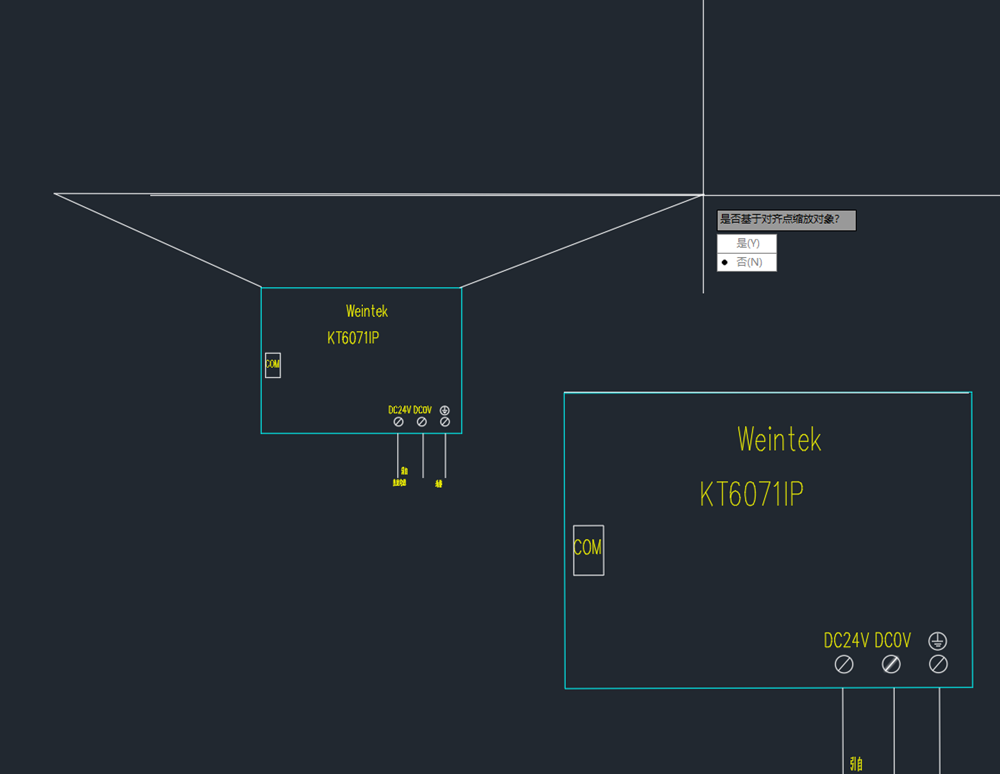

• 可以画一条线长度假如为标注的1500，此进选中下面的图形，在命令行中输入al让两端对齐，就可以将图形变成跟线1500一样的大小的了。这也是缩放的一种，能缩放具体的尺寸；

• 在命令行中输入Z表示局部放大，比如选中任一元件，指定窗口角点和对角点【框选】，就可以将选中的元件，放大到比较适应屏幕的尺寸；
• 在命令行中输入SC 表示缩放，是缩放那种不需要距离尺寸的，比如0.5倍，1.2倍等。

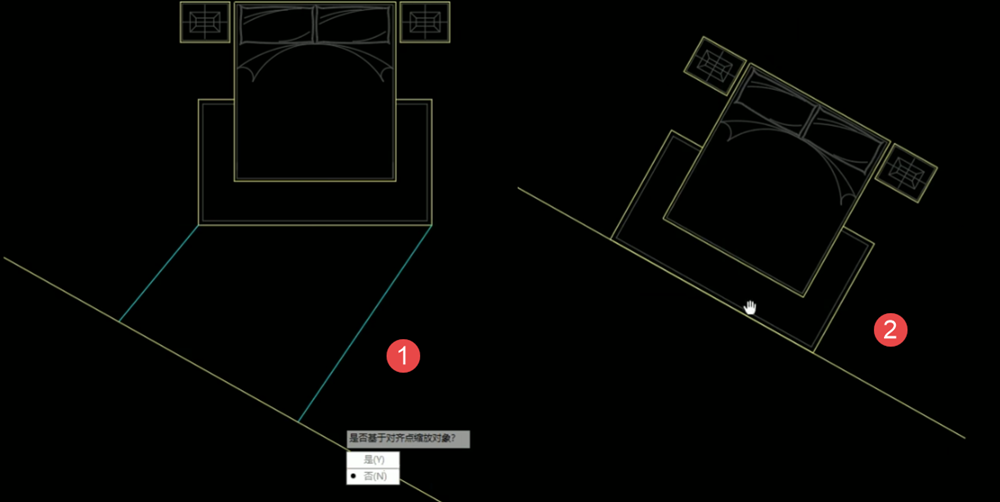

• 在命令行中输入AL表示对齐也有缩放的功能，如果一些物件要摆放在不是平面的地方，此时可以选"否"就可以了。它只是对齐了并没有缩放大小尺寸；

• 在命令行中输入S表示拉伸，鼠标从右向左框选，选中哪一连就拉伸哪一边，如果都选中那就成了移动。

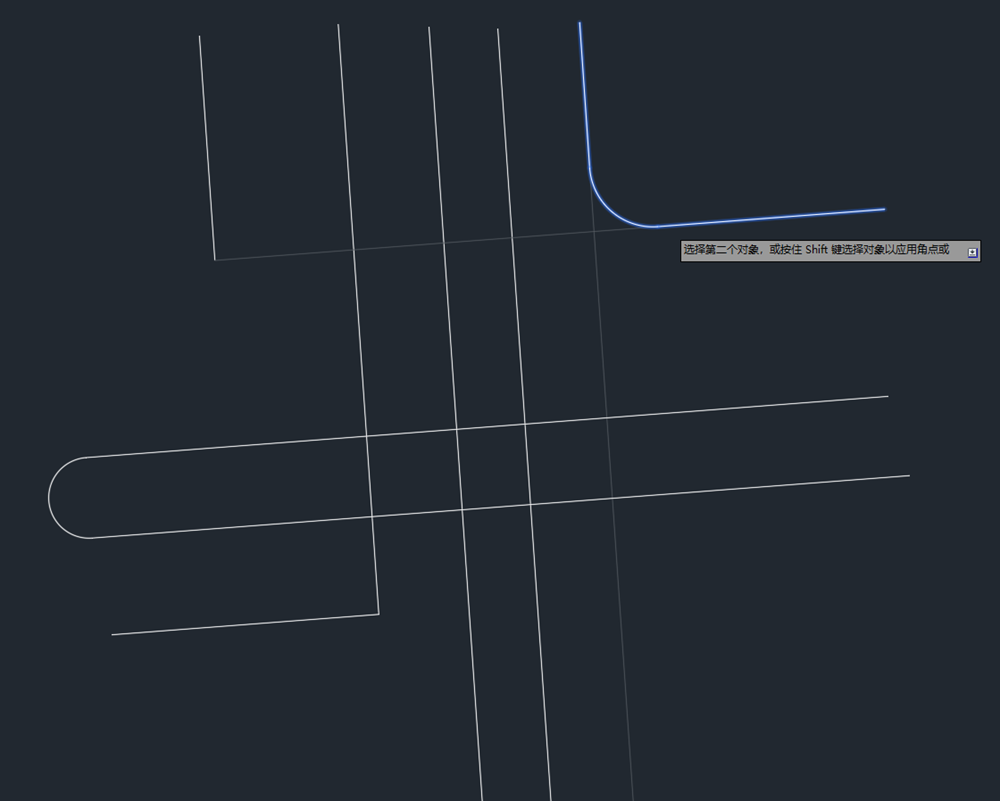

• 在命令行中输入F表示倒角，一般用于连接两条线；如果倒圆角，F—–空格—–R—空格；

• 每个元件如线，可能所在的图层，线型，线宽都不一样，可以在命令行中输入ma进行全信息拷贝，但是一定要是同类型的，如线与线的拷贝，标注与标注的拷贝；

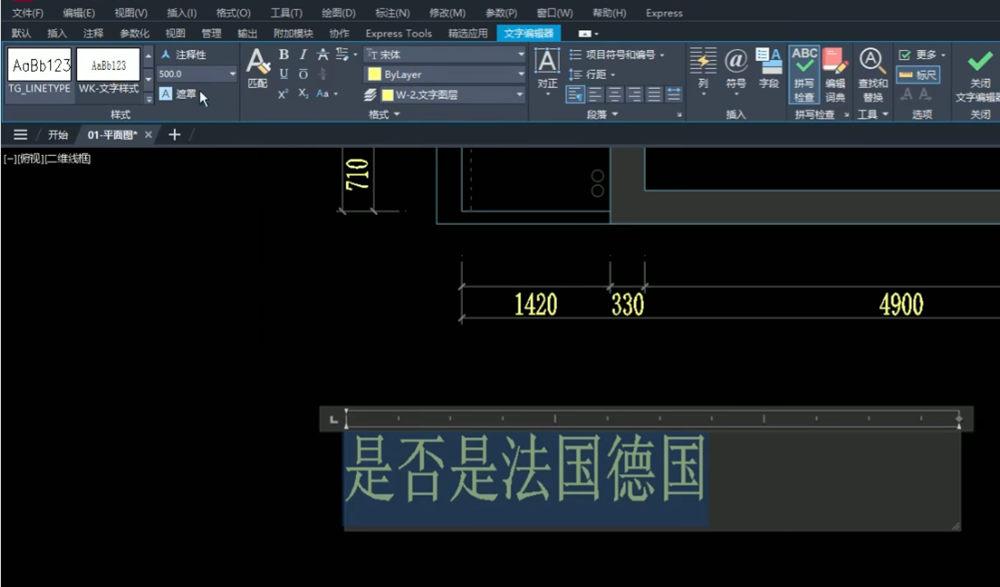

• 在命令行中输入T或MT进行文件的输入，也可以使用上面ma进行全信息拷贝

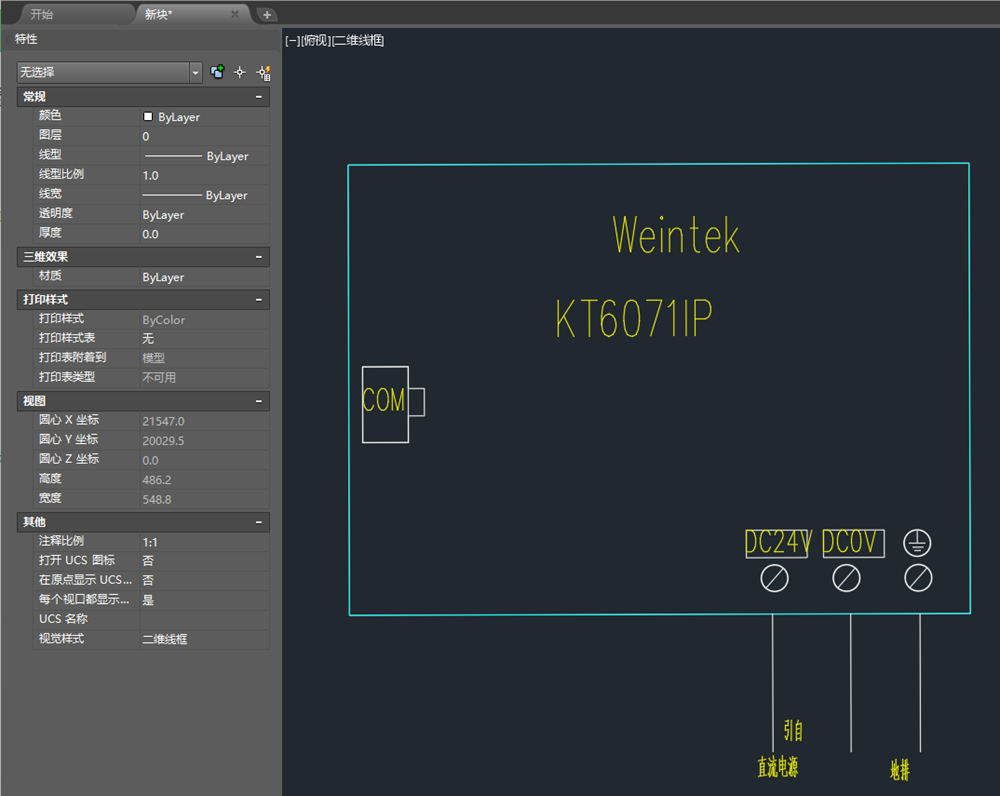

问题：CAD无法显示特性栏，我按ctrl+1也无法显示，只在命令窗口显示 properties或者propertiesclose

答：用鼠标点住最左边任意点的边缘不放，从左往右拖动即可出现

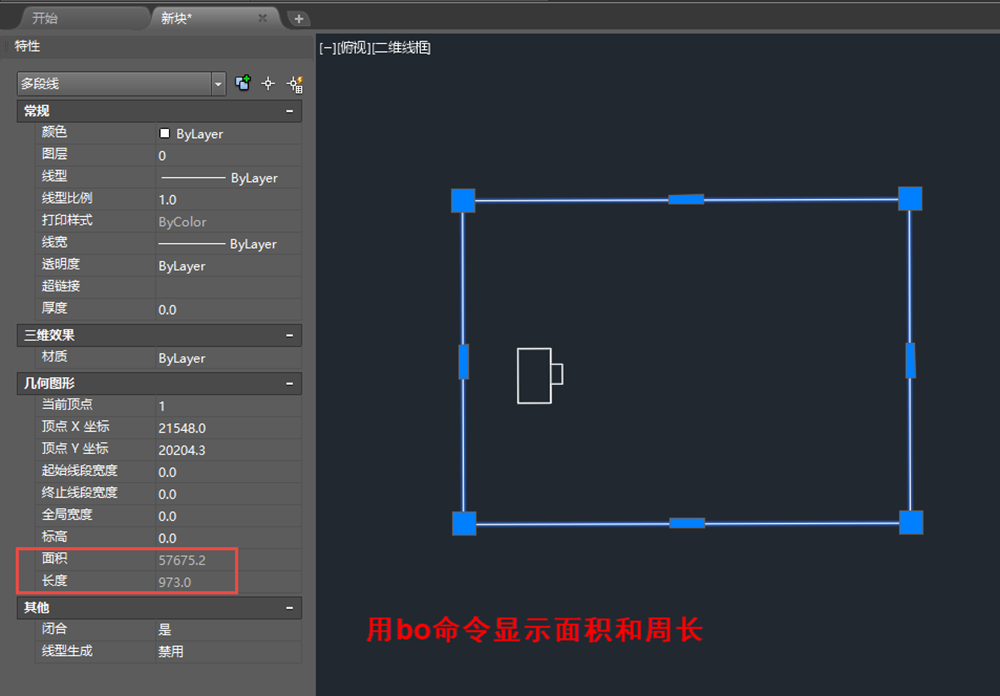

当在预算的过程中需要计算面积，是在内部生成一个闭合的多段线，得是闭合的框才可以，如果不是闭合的可以手动连上；用bo命令显示面积和周长

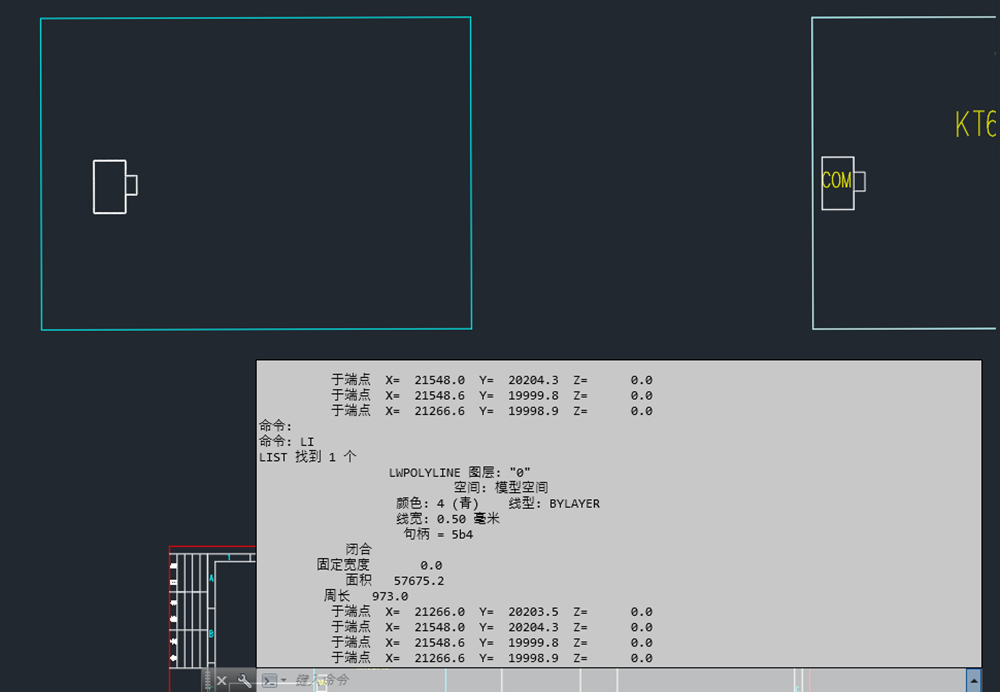

选择一个闭合的多段线在命令行中输Li也会出现它的周长和面积信息；

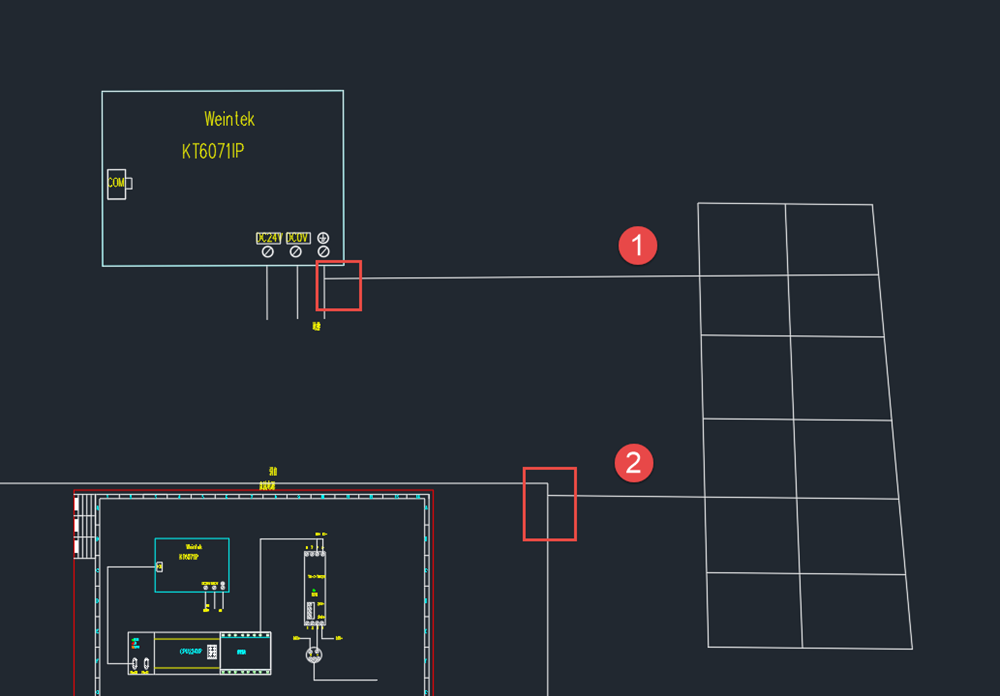

在命令行中输入ex是对线段的延长到另一元件；如果前面没有元件就没法延长了；

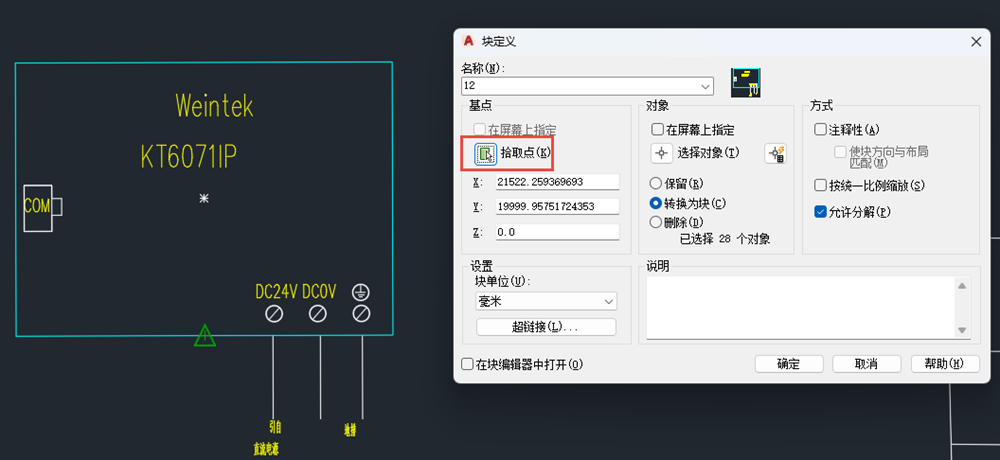

选中需要生成块的图在命令行中输入b此时点个拾取点，就生成一个块了；

一般我们会从其它图库复制图块过来，往往会出一个问题就是图层之间相互不统一；所以在复制之前先改成0图层，再进行复制。

1、在需要复制的图块上输入x炸开；

2、炸开后进行全选；然后再全选将其改为0图层；

3、到目的位置后可以根据不同的图层来调不同的颜色，然后再组块；

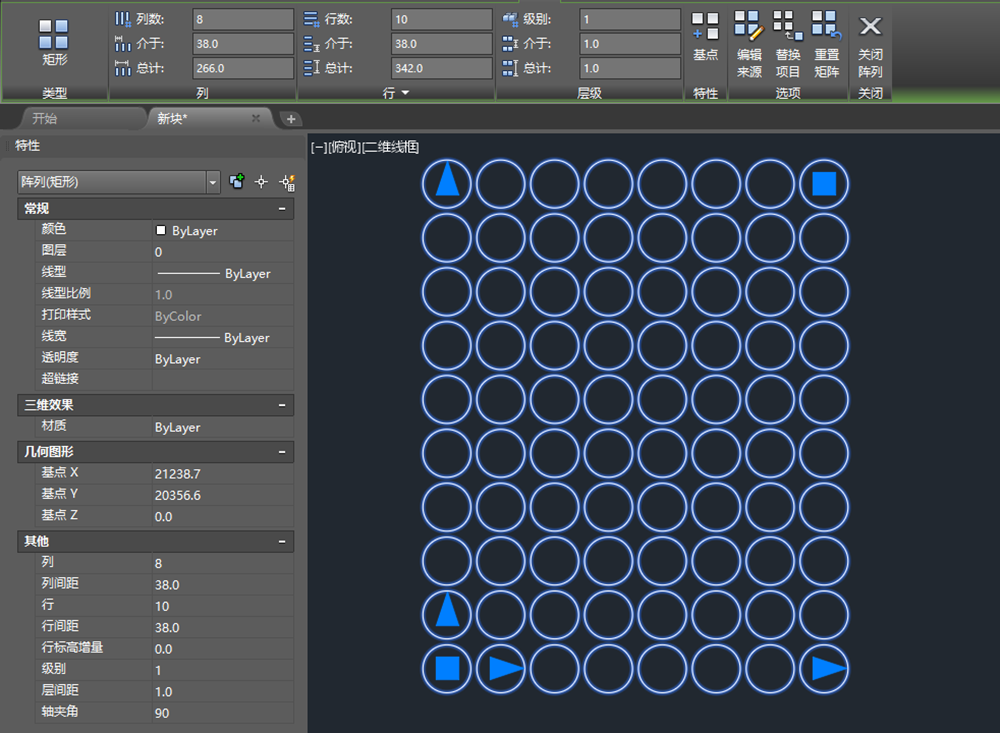

画一个圆，然后命令行输入ar阵列，调整行数、列数、间距就可以得到相要的图形了；可以进行定数或定距调整数量；

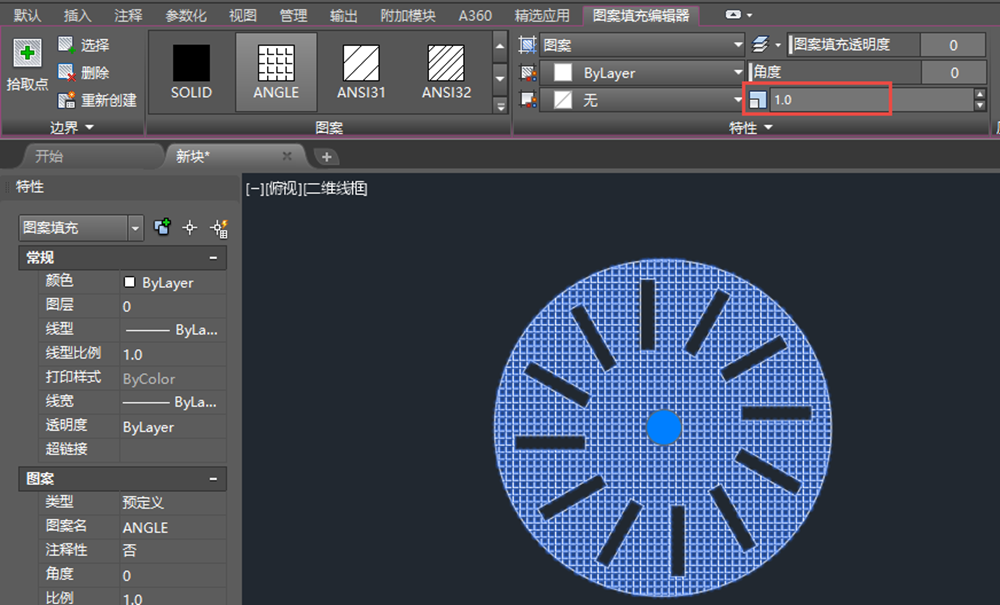

在命令行中输入H填充图案一定要是一个闭合的空间，填充不同的图案代表一种材质；如果填充的图案太密或太稀疏都可以通过调比例系数来实现，也可以调整其角度实现效果；

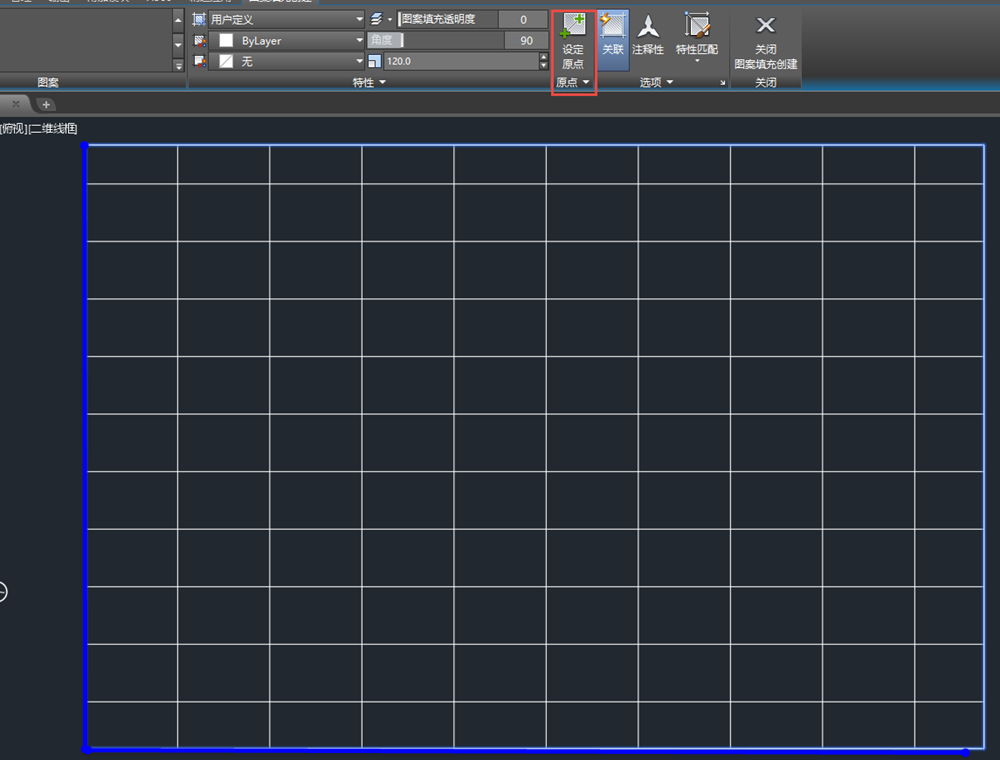

选中需要填充的框输入H，再输入T就可以自定义填充了，如先输入间距750，角度为0，添加拾取点；然后再输入间距1200，角度为90，添加拾取点；

此时填充的图是随机的不是以整砖开始铺的，此时"点击设定原点"就可以了。

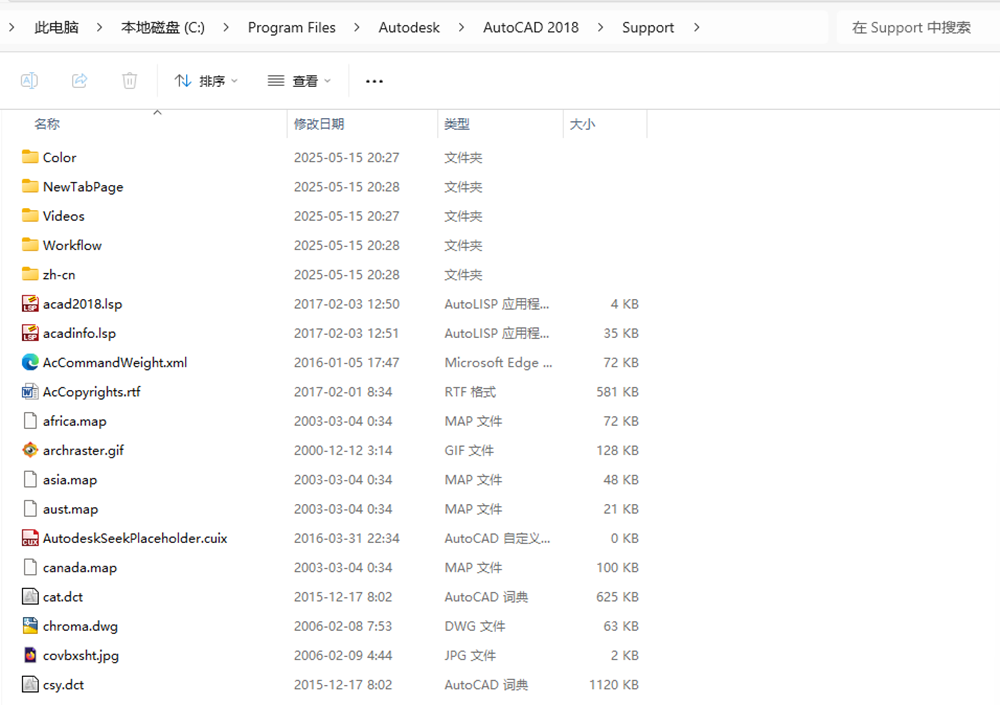

在自定义图案中可以从网上下载的图案放在安装目录下的support文件夹内就可以了。例如 C:\Program Files\Autodesk\AutoCAD 2018\Support

选中一个图形在命令行中输入wipe——-沿着图形的周边走个闭环——–此时图形的内容就被遮盖住了——–此时选中图形将上面的遮盖置下一层——-再将这两个层组成一个块就可以移动任意地方，而背景就会被遮盖住了。

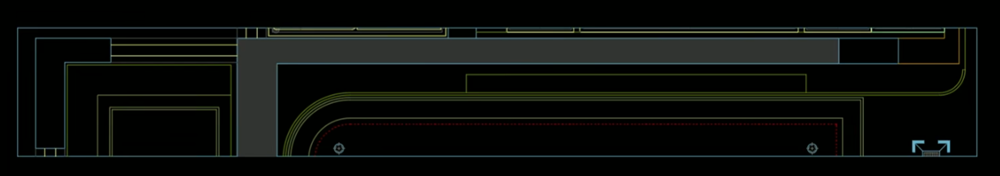

在命令行中输入XC剪切，一般画立面图、大样图时会用得到，这样就把中间部分给截取出来了，不用修剪，删除啊很麻烦。此时再依据剪切出来的图来画立面图就可以了。

1、将要操作的图组成一块，不是块的话是没有用的；

2、假如想画电视背景墙的立面图，首先选中整个块；

3、在命令行中输入xc并按两次空格；

4、当生成边界后去选择就可以了。
