S7-200 SMART TCP通信案例

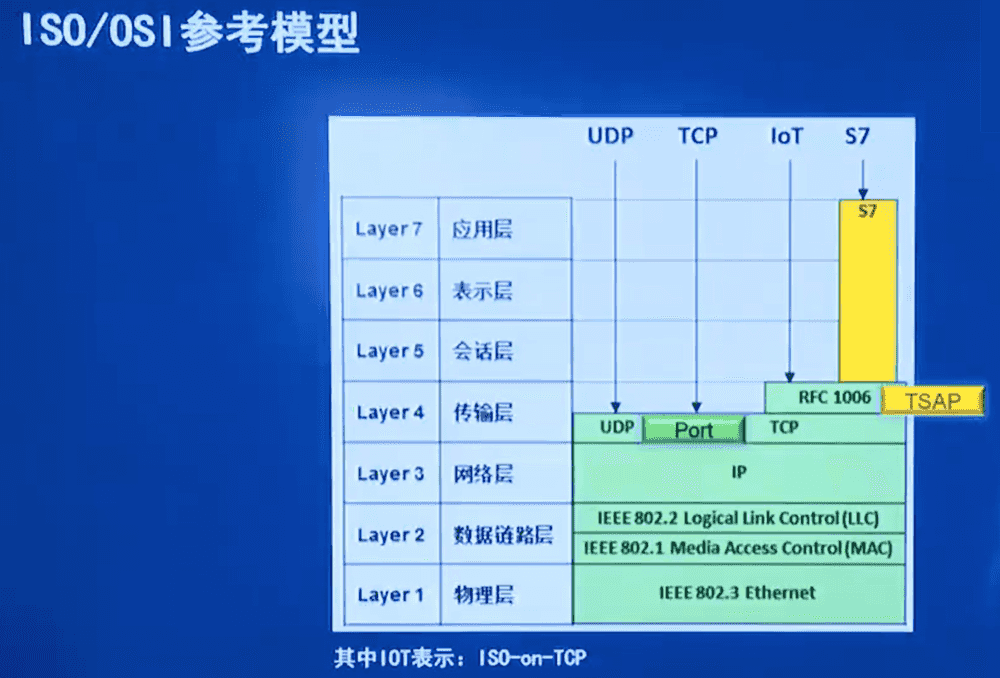

ISO/OSI参考模型

从下图中可以看到TCP是用到了下面的四层，用到了网络层和传输层，所以在传输的过程中用到了IP地址和端口号。

开放式通信OUC

• CPU固件版本V2.2及以上支持 TCP/UDP/ISO-on-TCP
• 可与第三方支持相同协议的设备通信
• 编程方法：1、通信指令或OUC指令库；2、通信双方均调用指令
• 通信数据量：1024字节

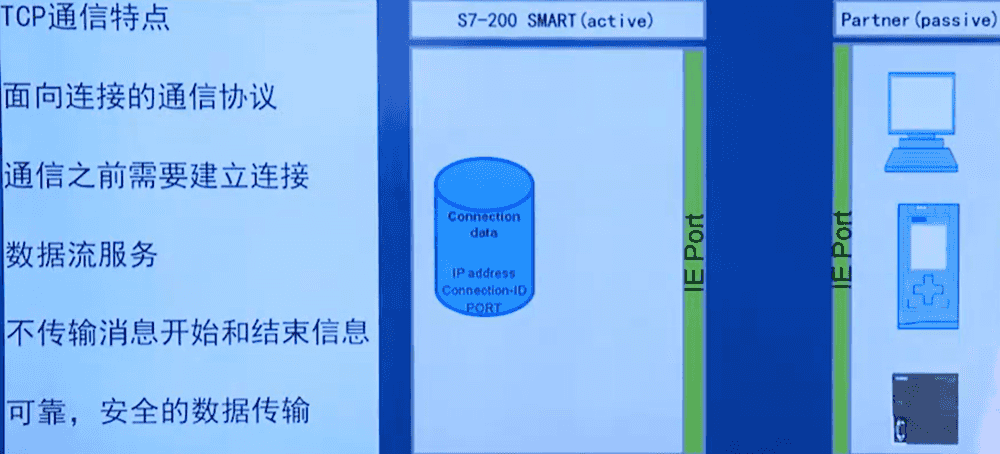

TCP通信的特点

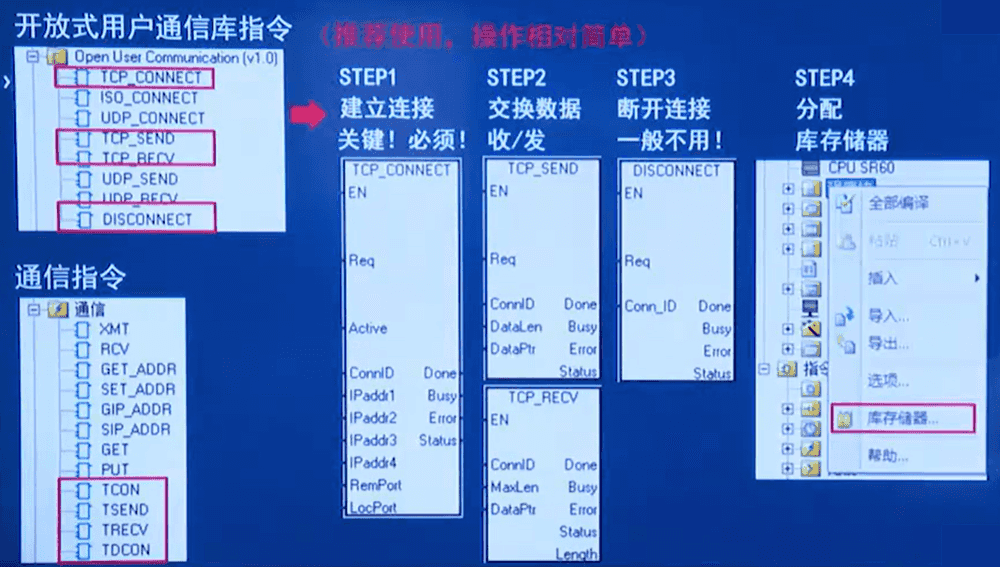

使用开放式通信库指令

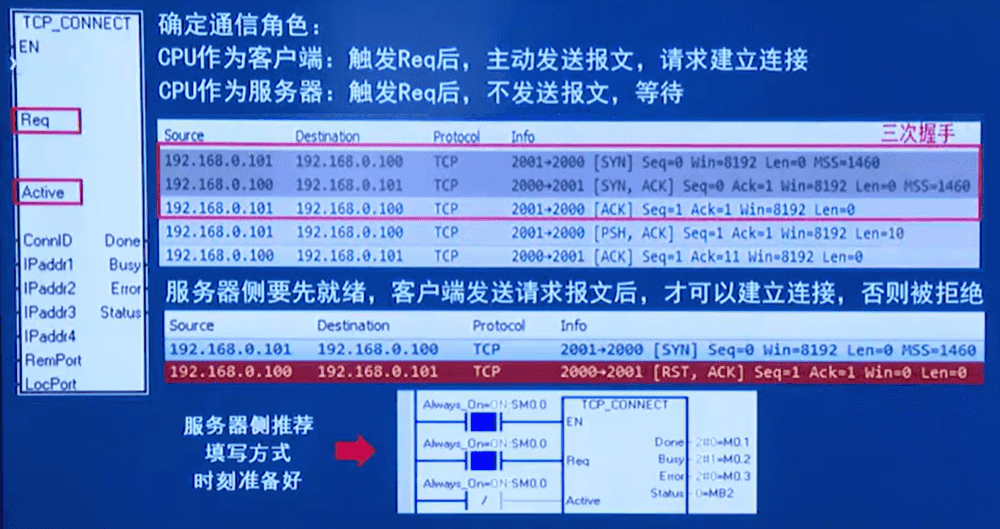

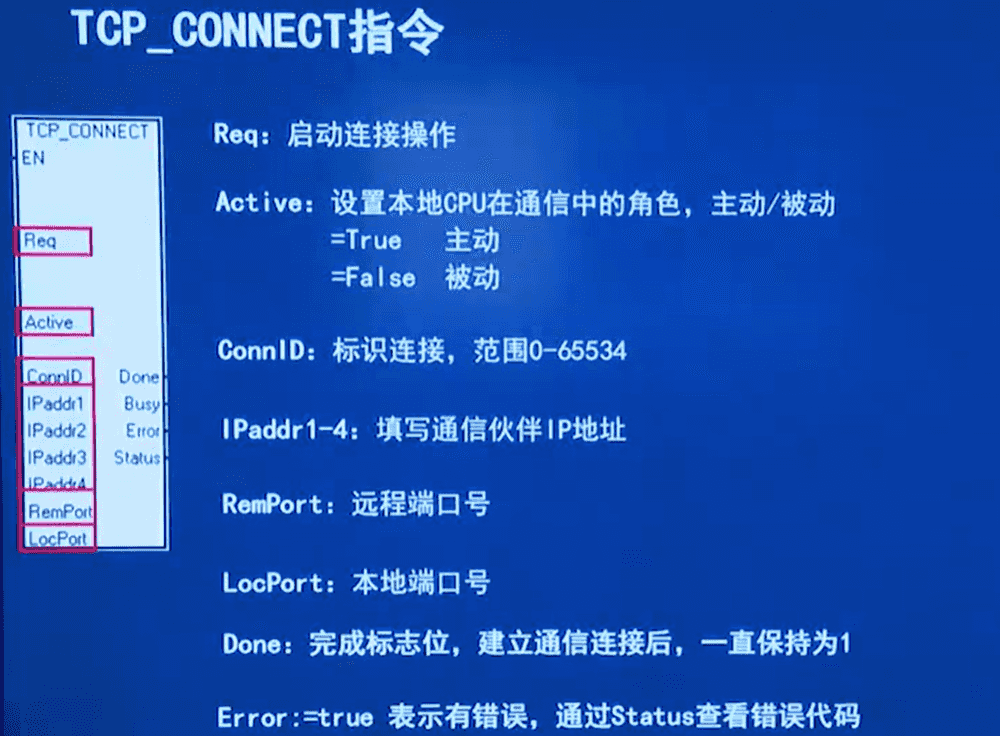

TCP_CONNECT指令详解

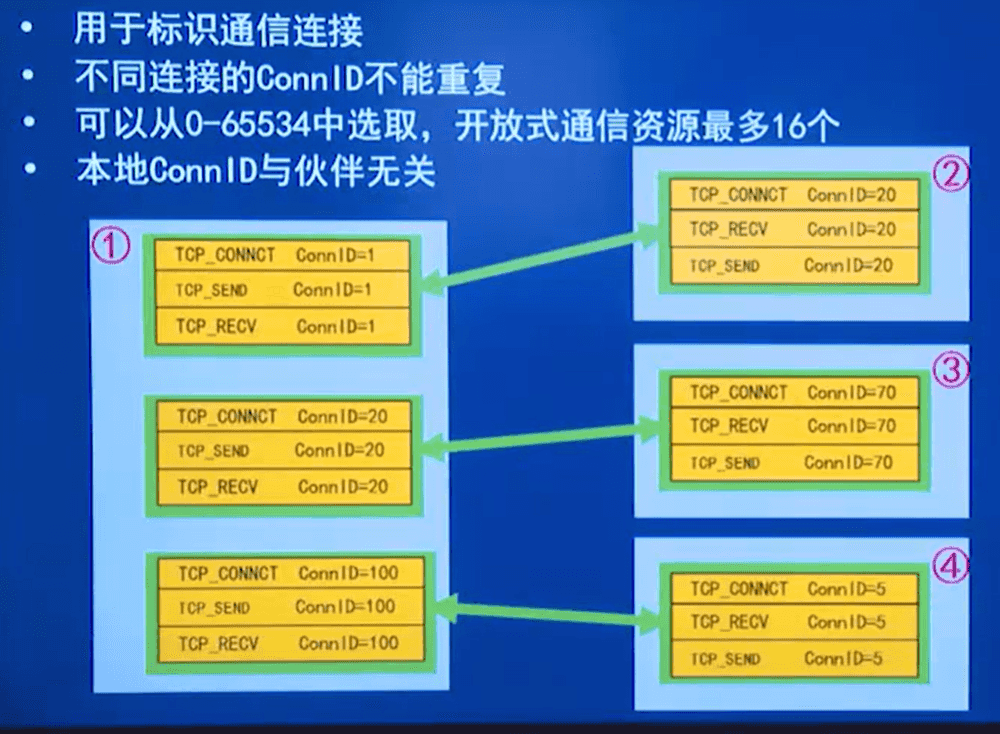

Conn ID的详解

Conn ID只是用于通信连接标识，本地的Conn ID与伙伴Conn ID无关，例如1号设备Conn ID分别是1、20、100则伙伴Conn ID不一定是1、20、100；

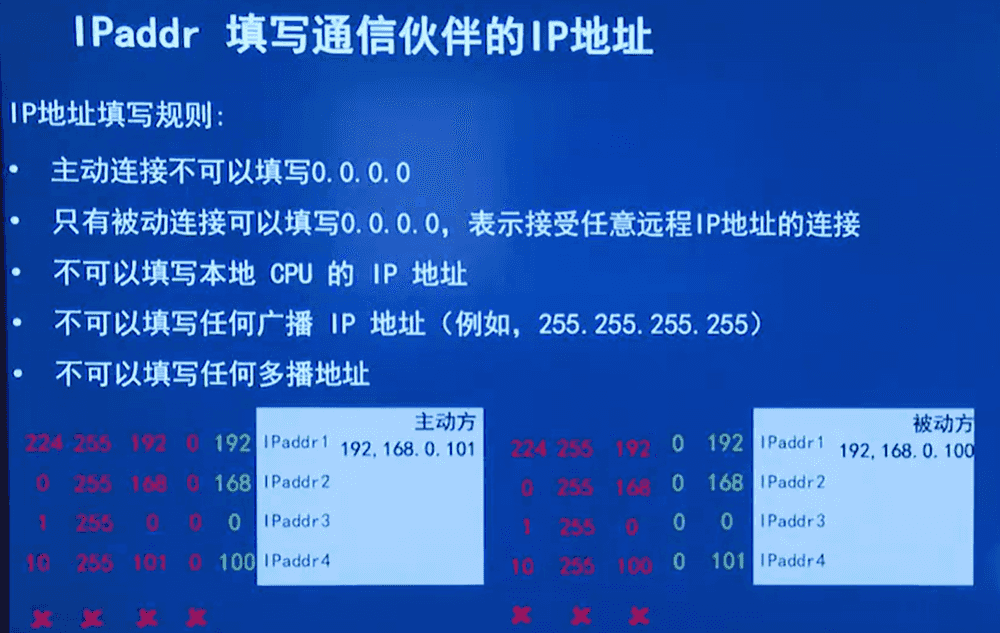

填写通信伙伴的IP地址

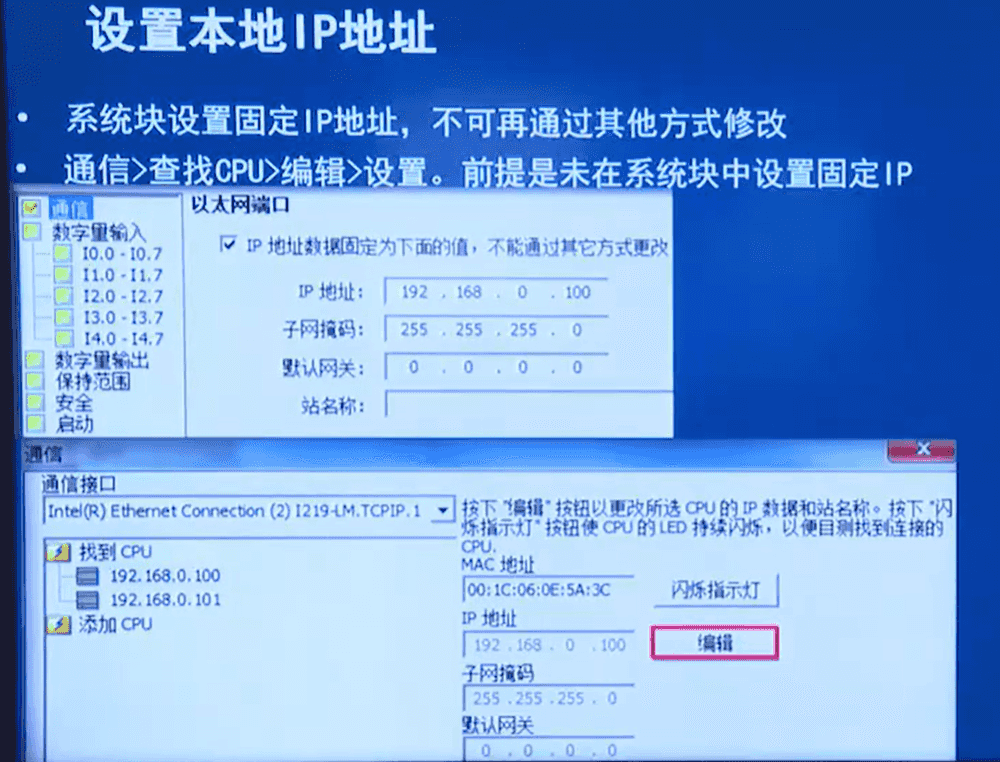

设置本地的IP地址

注：在没有设定固定IP地址的前提下是可以的。

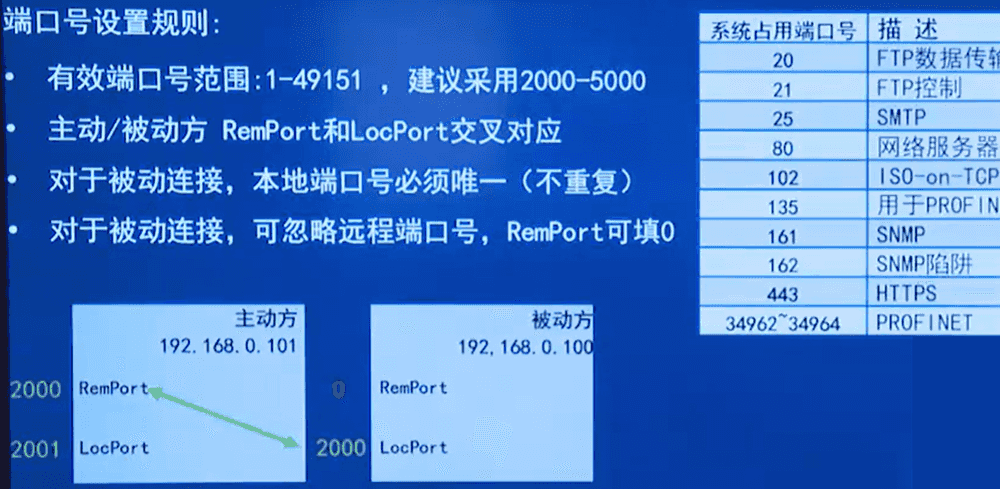

RemPort & LocPort端口号设置

Req & Active参数的详解

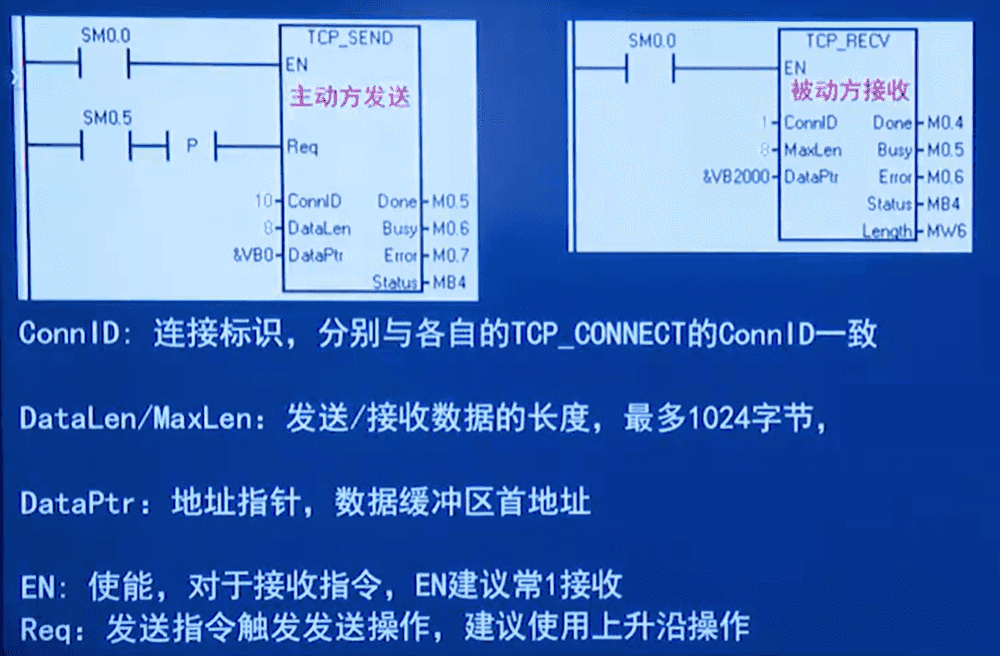

TCP_SEND & TCP_RECV参数详解

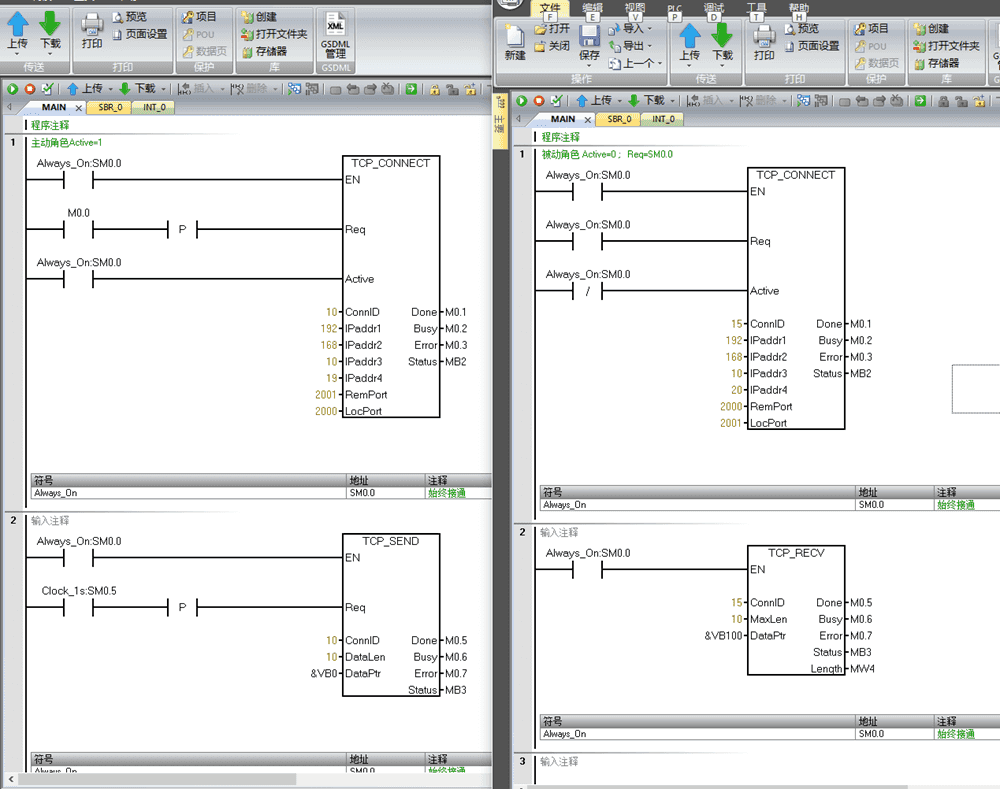

TCP能信操作演示

• TCP_A 主动方 ST60 IP:192.168.10.20 本地端口号 2000；发送VB0~VB9数据；
• TCP_B 被动方 ST20 IP:192.168.10.19 本地端口号 2001；接收数据放在VB100~VB109；
