西门子S7-1200 拆解及电路分析

西门子S71200 拆解及电路分析


IO接口板

将外部现场的像开关量【限位、按钮、继电器触点】、模拟量【如传感器等信号的安全、可靠地采集送入PLC,将PLC控制逻辑的输出结果安全可靠的驱动现场执行器如继电器,接触器、指示灯等。并提供电气隔离保护PLC内部电路】

这一排8个四引脚的光耦型号是A204V,它的全称是ACPL204V是低速隔离光耦;左边的三个丝印636全称型号为HCPL0636是高速光耦;

这五颗芯片都是德州仪器的四路差分比较器,型号为LM2901,它的作用对输入电平的转换、整形、将模拟输入与预设阈值比较输出干净的数字电平信号给MCU

这两颗芯片是LM258是双运放芯片,是工业级的,它的工作温度区间相对来说是要宽一些的;

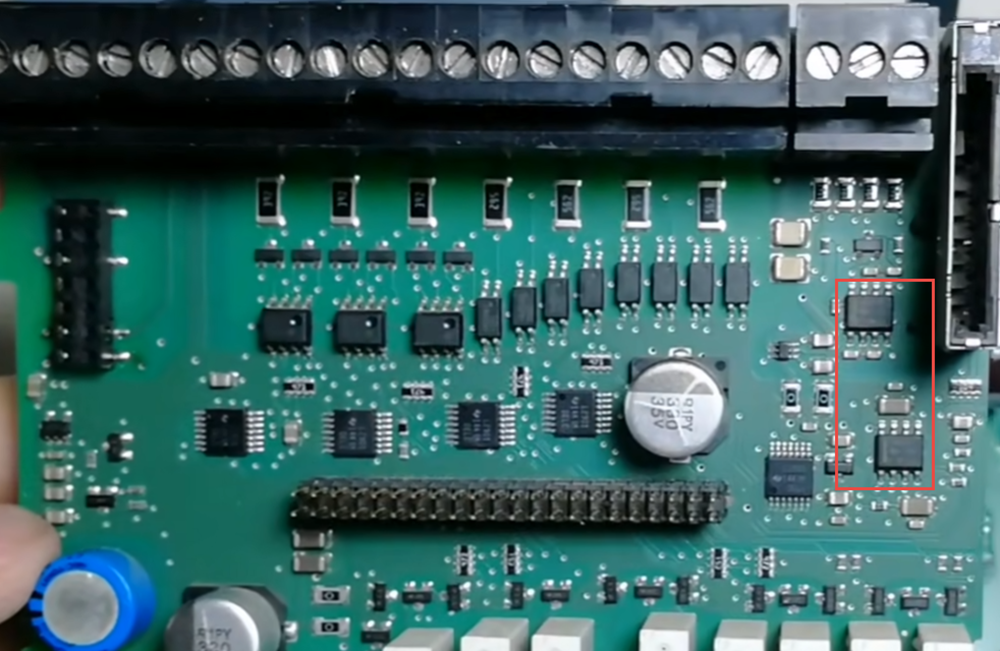

这个SOT23五脚芯片丝印是ACBY原型号是美信的8878,MAX8878,它是一个3.3V的降压芯片;也就是24V输入则输出稳定的3.3V给一些接口芯片供电的。

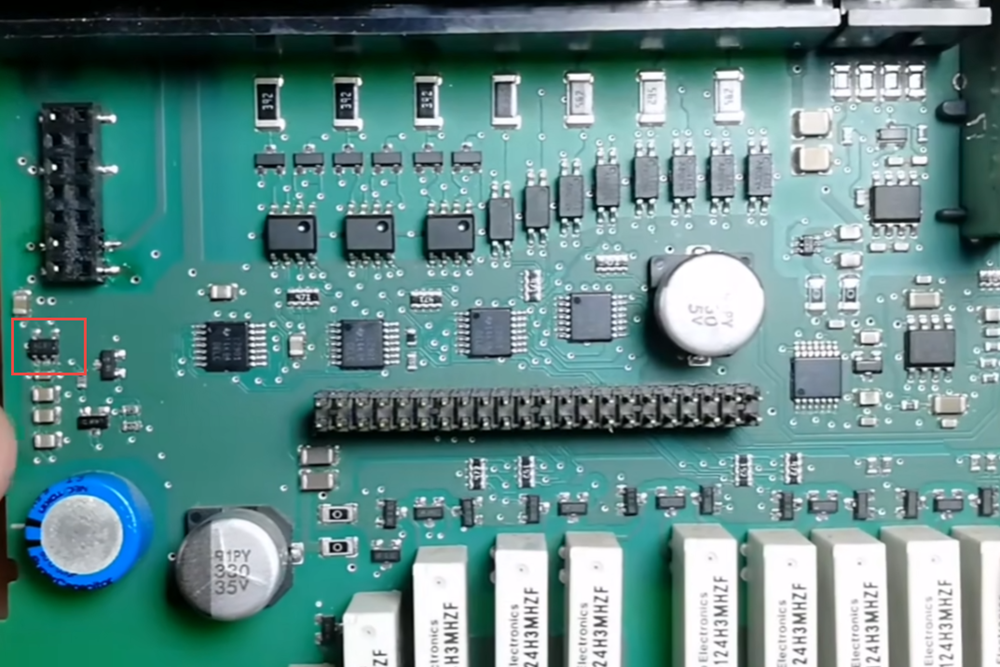

IO接口板的背面也有一个丝印是ACBY,是一个3.3V的降压芯片;

主控板

主控板是整个PLC的大脑,负责执行用户程序、处理数据、管理通信、协调其它模块等。

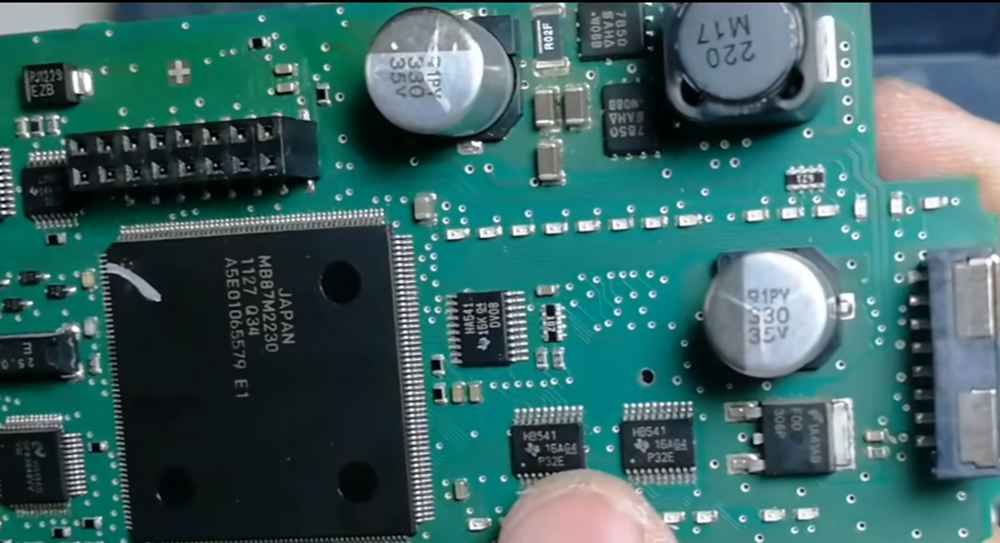

这是一个MB87M2230富士通的主控芯片,旁边是一个品牌为飞索的64M的闪存,也就相当于它的硬盘,用于存储固件或程序的。

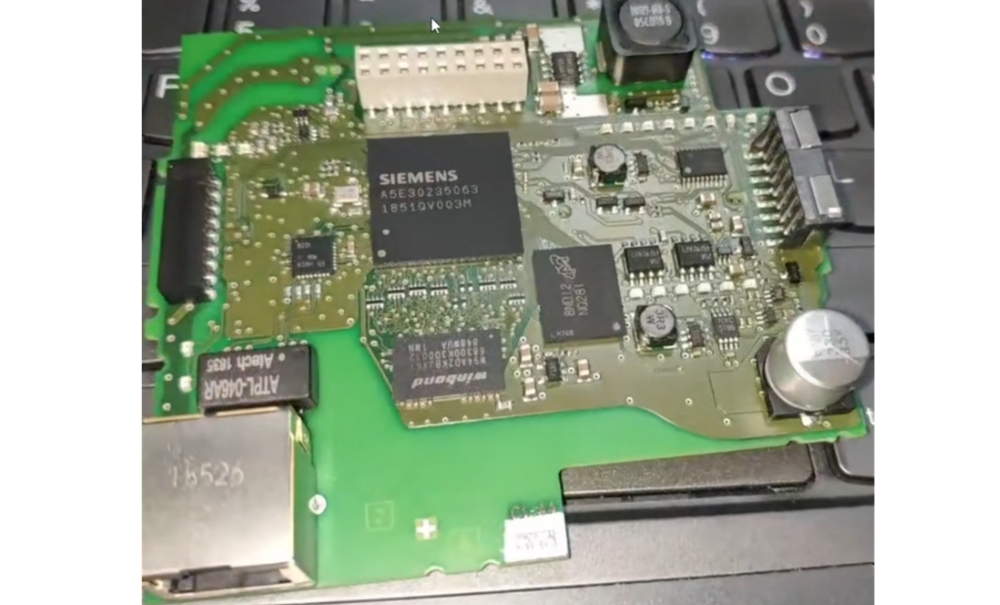

  • 后来西门子更新了一次产品变成了Siemens A5E30235063,固件版本从3.0升到4.0版本;这是BGA封装的,ARM Cortex-R4核心;
  • Micron NQ281 128MB NAND Flash闪存也就是相当于硬盘;平时上传的程序和固件都存储在此芯片中;
  • Winbond W94AD2KB 1GB LPDDR1芯片,是PLC的内存;
  • ATPL–046AR POE变压器
  • TI 822i 网卡芯片
  • ST LD5973D降压芯片,电源开关稳压芯片,它旁边有个大电感;
  • 在电容旁边有个丝印为7CKC STBB LM3881的3电压简易电压序列发生器,给某些元件供电用的;
  • MXIC 25V4006E Macronix 4MB的闪存,里面存储单片机的固件;
  • R8010 I2C-Bus 是爱普生的实时时钟序列发生器,给网卡芯片提供时间的;
  • 丝印是7615的是一个PMOS管;

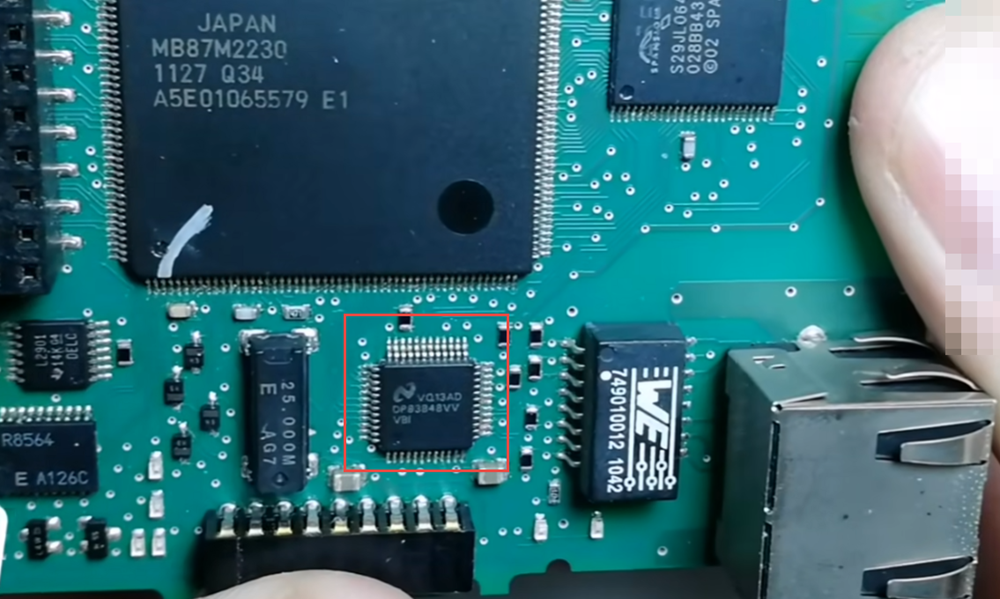

网口—–网络变压器——网络接口芯片型号DP83848, 在它的旁边是一个爱普生的25M的有源晶振;这个芯片是R8564是一个RTC是给电路板提供时间的

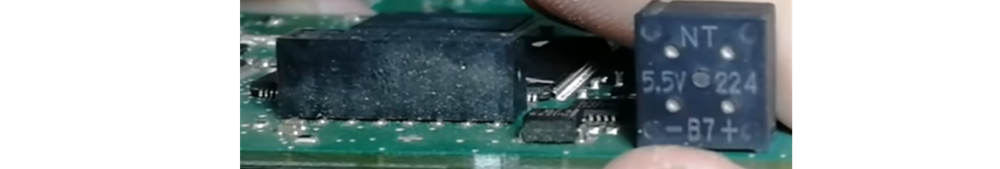

这是一个NT5.5V 224这是一个0.22F电容,它是接在R8564芯片RTC实时时钟上面的,是它的后备电源。

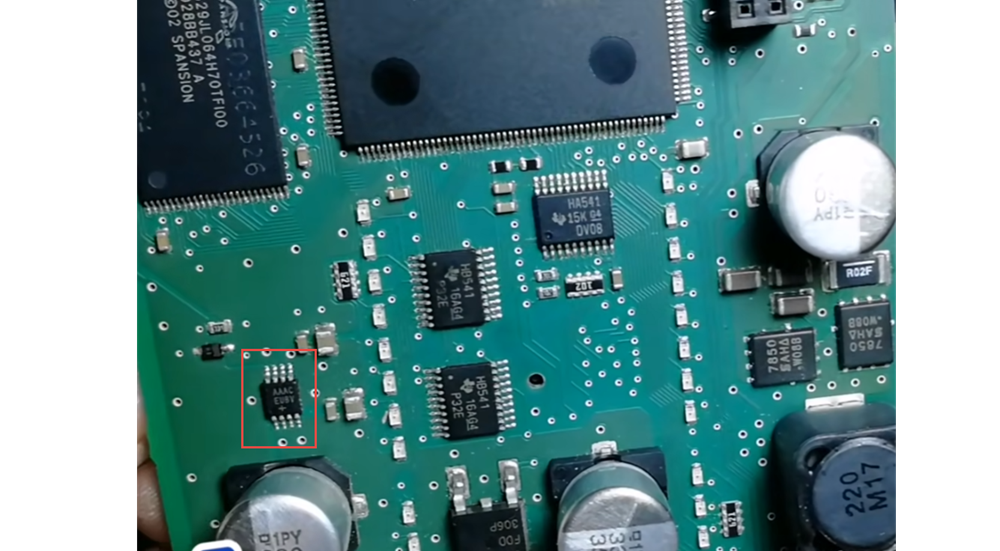

这是一个8引脚芯片,丝印是AAAC它的原型号是MAX1792是一个线性的稳压芯片,两个7850是N沟道的场效应管。A02F是检流电阻;

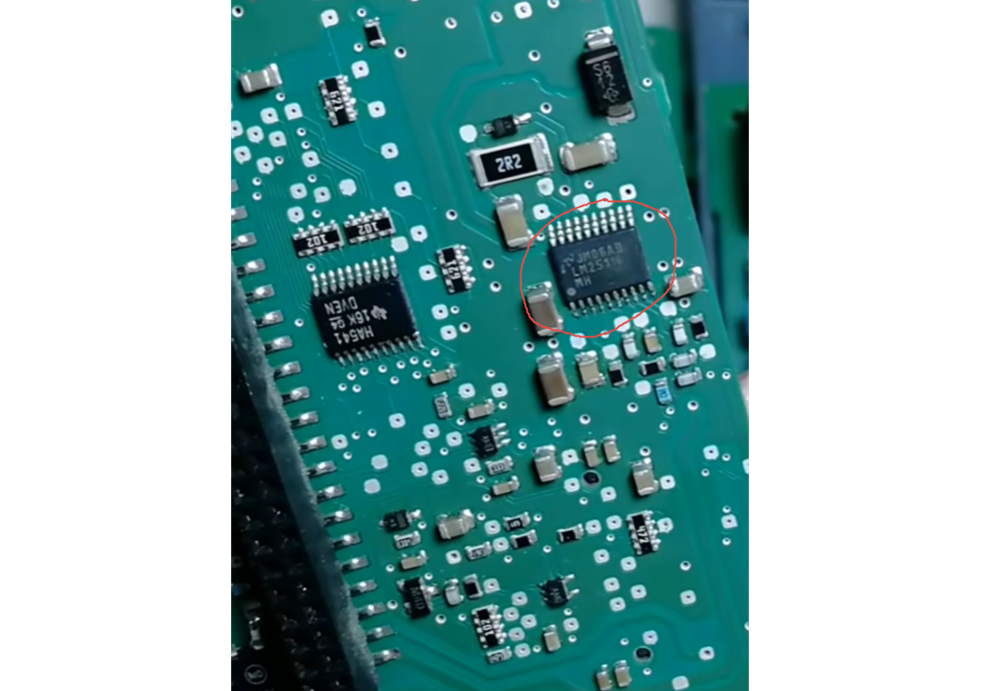

它的电源芯片是在背面的LM25116,这是一个降压芯片,它是给电路板上的芯片供电的。

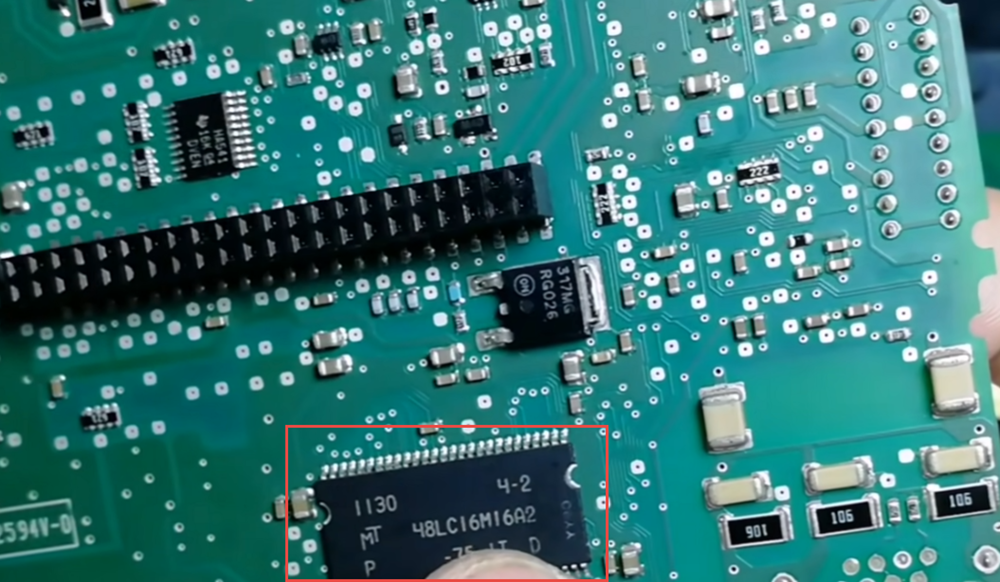

这是一个内存颗粒是32M的。

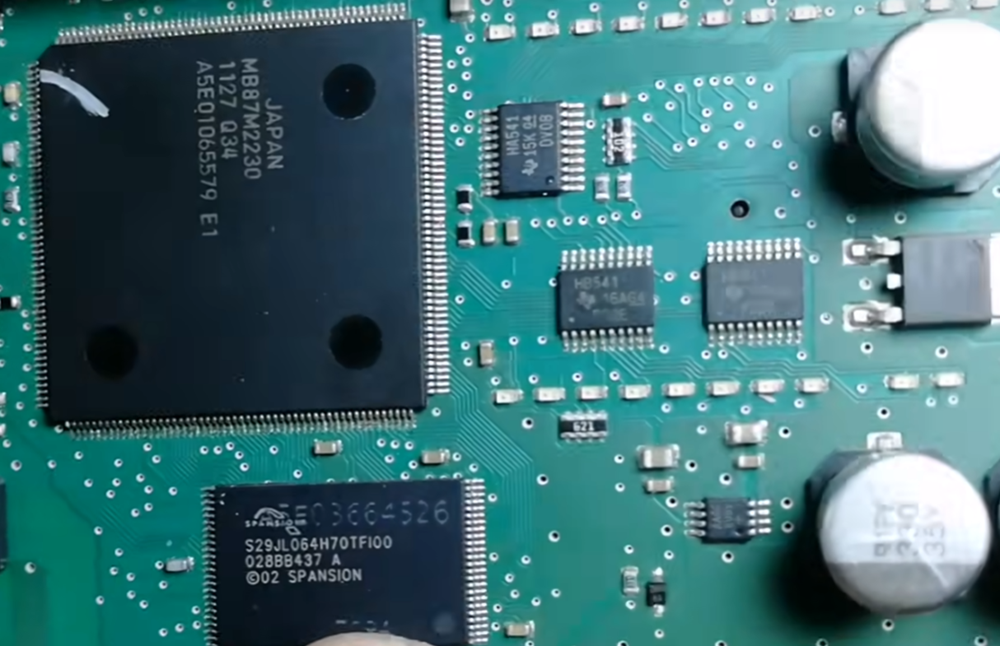

SN74AHC541这四颗是德州仪器的541缓冲器;它具有三态输出的8通道,2V~5V缓冲器,主要应用于增强MCU引脚的驱动能力,同时也提供一些逻辑隔离作用。允许多个设备共享总线【数据总线、地址总线、控制总线】
