串口服务器使用教程

功能示意图如下图所示

graph LR
    485[485串口设备] -->|RS485协议| Server[串口服务器]
    Server -->|TCP/IP协议| Router[路由器]
    Router -->|以太网| PC[PC上位机]

    PC -->|以太网| Router
    Router -->|TCP/IP| Server
    Server -->|RS485| 485

485串口设备的参数设置：

波特率、校验位、数据位、停止位；

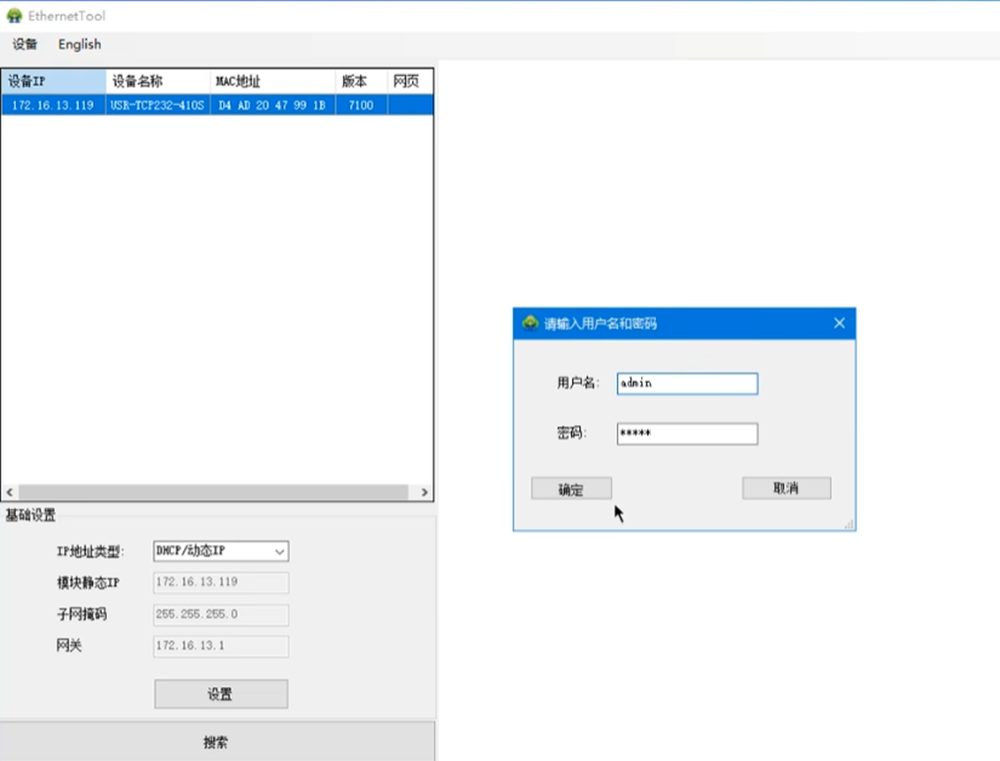

一般的串口服务器都有自己的连接软件，并且有默认的IP地址和配置界面。

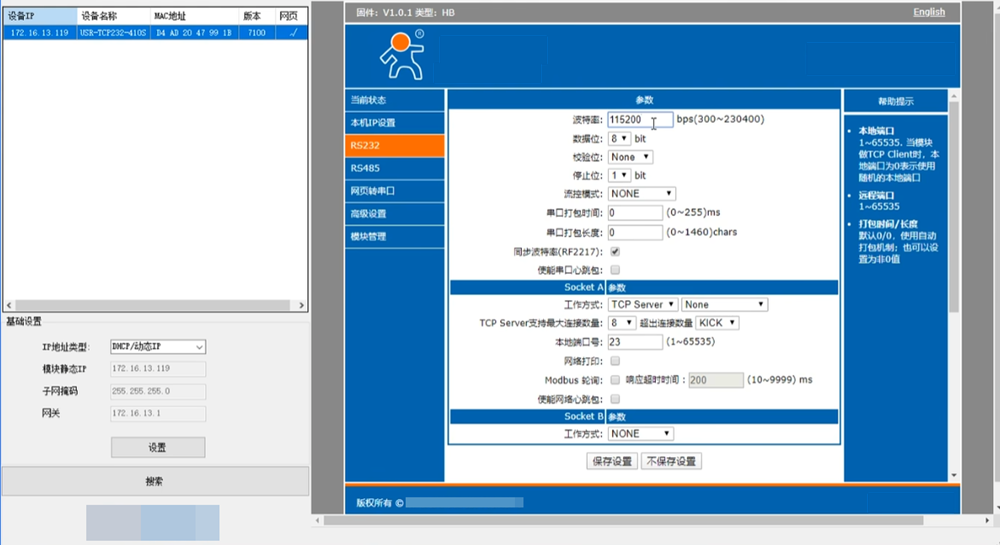

登录进入后就可以进入串口服务器的配置界面了。对RS485或RS232的参数进行设置。

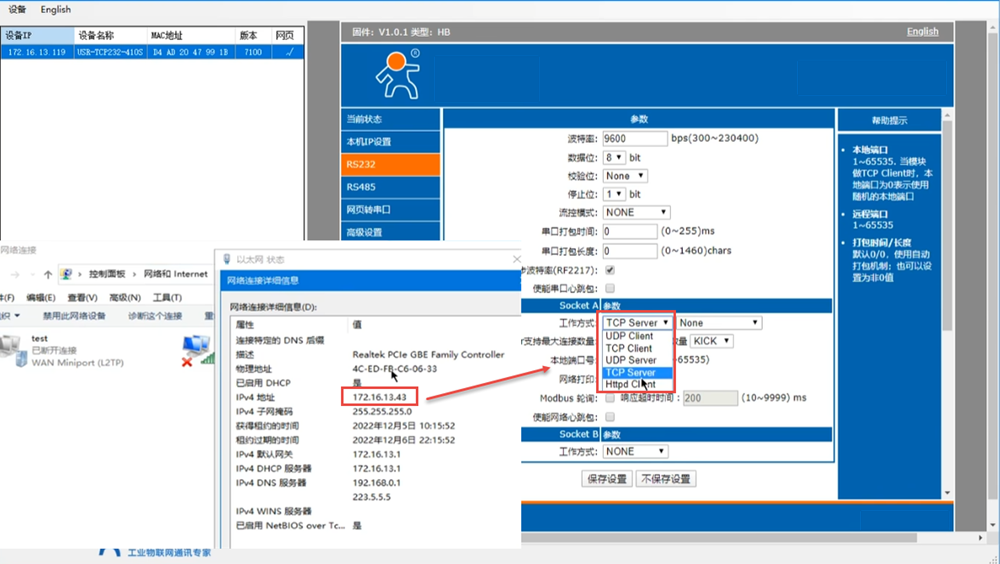

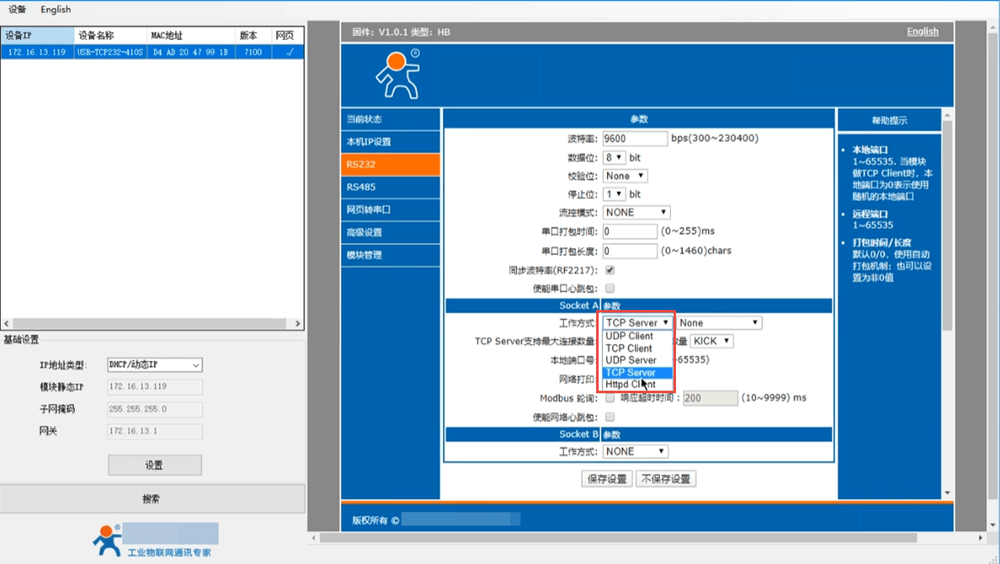

一般比较疑惑的参数是网络参数的设置了，工作模式是选哪一个呢，是TCP Server，还是TCP Client呢？

是做TCP Server，还是TCP Client呢？是要看PC上传器是做什么了，如果上位机做sever那么串口服务器就做client；反之亦然。网络的两端一端做server另一端做client; 是标准的CS架构。

graph LR
    485[485串口设备] -->|RS485协议| Server[串口服务器做client]
    Server -->|TCP/IP协议| Router[路由器]
    Router -->|以太网| PC[PC上位机做server]

    PC -->|以太网| Router
    Router -->|TCP/IP| Server
    Server -->|RS485| 485

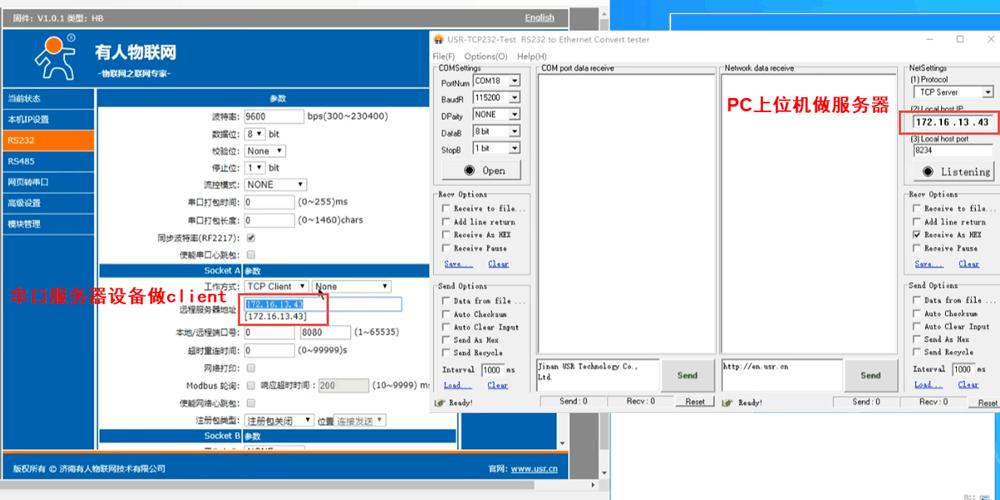

在远程服务器地址填写PC上位机的IP地址和端口；

串口服务器的工作方式选的是client，那么对端就是PC上位机就是server；端口号也要一样。本例的是8080;

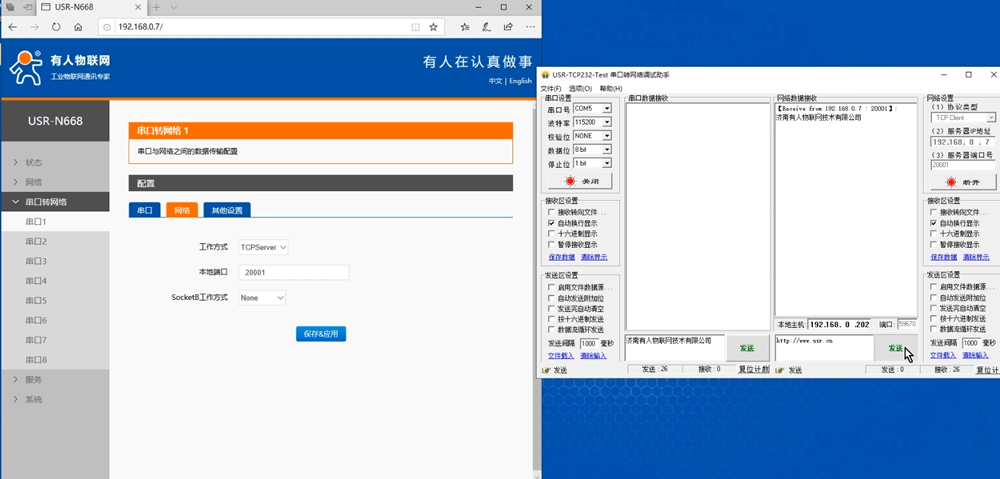

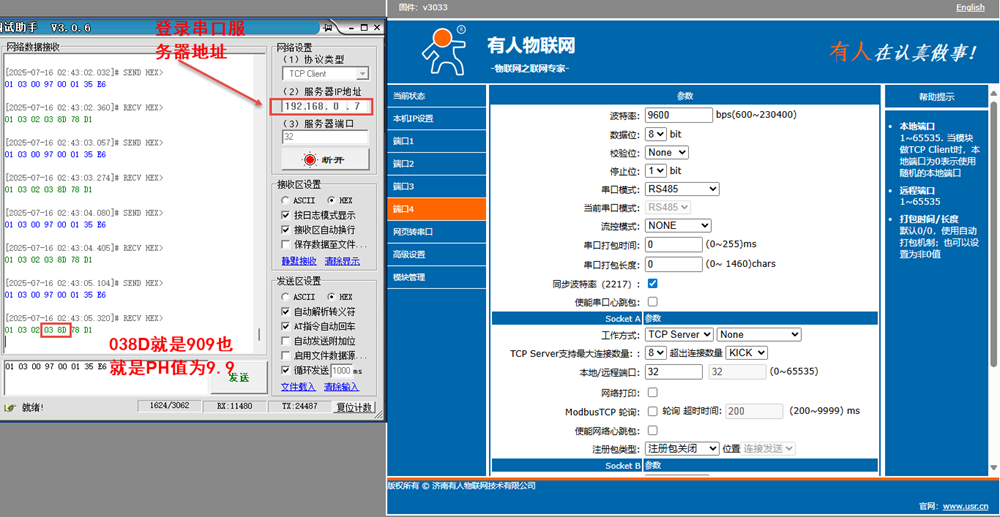

对于多端口的串口服务器，采集多个串口设备的数据时，可以将串口服务器如N668的工作方式设为TCP SERVER，这样以来此串口服务器的IP就为登录的IP 192.168.0.7，本地端口20001这一路可以连接一个串口设备A；IP 192.168.0.7，本地端口20002这一路可以连接一个串口设备B；依次类推。这样上位机PC也就相当于一个客户端了。
