远程就地操作箱工作原理

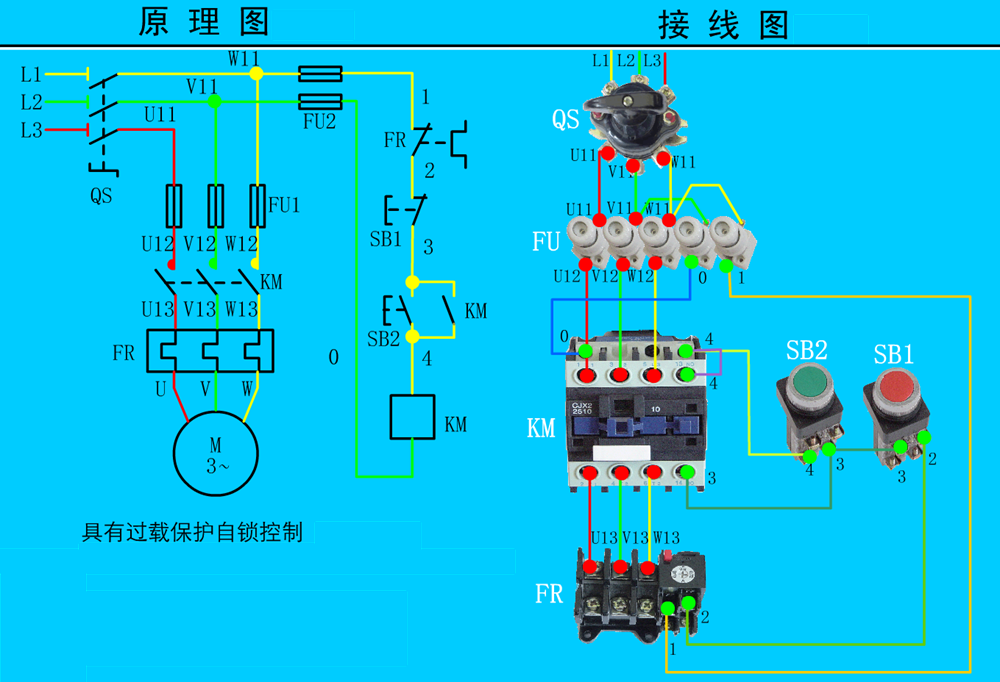

对于实际工程中，常需要对电器设备的控制如就地操作箱放在运行设备的附近，便于维护操作。将原本在控制柜内的“启动按钮”、“停止按钮”、“接触器线圈控制K”、“热继电器常闭触点FR”、“运行指示灯”、“故障指示灯”以及它们之间的连接关系，全部转移到现场按钮操作箱内或通过线缆连接到按钮操作箱。主电路（接触器主触点、热继电器发热元件、电机）通常仍在原控制柜或电机附近。

假设控制电源是单相（如220V AC）或从三相中取两相（如L1, L2 380V AC）作为控制电源，并且按钮操作箱内需要电源。总共需要拉7根线（不包括主电路电源线）。

1：、控制电源进线 (2根)：

功能： 将控制电源（如L1, L2 或 L, N）从原控制柜或电源点引入按钮操作箱，为整个控制回路（接触器线圈、指示灯）供电。
原理： 提供操作箱内所有电气元件工作的能量来源。
实现： 从控制电源断路器或端子排引出两根线（通常标识为A1, A2或L, N），拉到按钮操作箱内的端子排或电源分配点上。线径： 通常1.0-1.5mm²即可（根据负载电流计算，指示灯和接触器线圈电流很小）。

2：、启动按钮常开触点引出线 (1根)：

功能： 连接启动按钮(SB2)的常开触点一端到接触器(K)的辅助常开触点(用于自锁)和运行指示灯。
原理： 按下启动按钮时，该线获得电源（通过停止按钮），给接触器线圈供电通路提供起点（同时给自锁触点和运行指示灯供电）。
实现： 按钮操作箱内，启动按钮(SB2)常开触点的一端接在引入的控制电源L线上（通常经过停止按钮常闭触点）。启动按钮(SB2)常开触点的另一端引出一根线（线号如3），拉回原接触器安装位置（或主控制柜内），准备连接到接触器的辅助常开触点和运行指示灯。线径： 1.0-1.5mm²。

3：、停止按钮常闭触点引出线 (1根)：

功能： 连接停止按钮(SB1)的常闭触点一端到热继电器(FR)的常闭触点。
原理： 停止按钮串接在控制回路中，按下时断开整个控制回路电源。它的一端通常接控制电源L，另一端引出，连接保护回路。
实现： 按钮操作箱内，停止按钮(SB1)常闭触点的一端接在引入的控制电源L线上。停止按钮(SB1)常闭触点的另一端引出一根线（线号如2），拉回原接触器安装位置（或主控制柜内），准备连接到热继电器(FR)常闭触点的一端。线径： 1.0-1.5mm²。

4：、接触器线圈/自锁公共端线 (1根)：

功能： 连接接触器(K)线圈的一端(A1)和控制电源的公共端(N或L2)，同时作为自锁回路和指示回路的公共参考点。
原理： 为接触器线圈、自锁触点、运行指示灯提供电流返回路径（如果是N线）或另一相电源（如果是L2线）。
实现： 从接触器(K)线圈的A1端子引出一根线（线号如A1），拉到按钮操作箱内的端子排。在按钮操作箱内，这根线需要连接到：
- 接触器辅助常开触点的另一端（自锁回路）。
- 运行指示灯的一端（通常是负极或公共端）。
- 故障指示灯的一端（通常是负极或公共端）。
- 最后连接到引入的控制电源公共端(N或L2线)。
- 线径： 1.0-1.5mm² (需满足接触器线圈+2个指示灯电流)。

5：、运行指示灯控制线 (1根)：

功能： 连接运行指示灯的“火线”端到接触器(K)的辅助常开触点。
原理： 当接触器吸合（电机运行）时，其辅助常开触点闭合，接通运行指示灯回路，指示灯亮。
实现： 按钮操作箱内，运行指示灯(Run Lamp)的另一端（正极/火线端）引出一根线（线号如Run）。这根线拉到原接触器安装位置（或主控制柜内），连接到接触器(K)的一个空闲的辅助常开触点的一端。该辅助常开触点的另一端，连接到启动按钮引出的那根线(线号3)。这样，接触器吸合时，线3和线Run之间通过辅助常开触点连通，运行灯亮。线径： 1.0mm² (指示灯电流很小)。

6：、故障指示灯控制线 (1根)：

功能： 连接故障指示灯的“火线”端到热继电器(FR)的常闭触点。
原理： 正常情况下，热继电器常闭触点闭合，故障指示灯亮（表示电源正常且无故障）。发生过载时，热继电器动作，常闭触点断开，故障指示灯熄灭（表示故障发生）。这是一种“正常亮，故障灭”的指示方式，更符合安全逻辑（灯坏了也能被发现）。
实现： 按钮操作箱内，故障指示灯(Fault Lamp)的另一端（正极/火线端）引出一根线（线号如Fault）。这根线拉到热继电器(FR)安装位置（通常在原控制柜）。连接到热继电器(FR)常闭触点(95-96)的96号端子。热继电器常闭触点的95号端子，连接到停止按钮引出的那根线(线号2)。这样，只要停止按钮没按下且热继电器没动作（线2有电），线2和线Fault之间通过FR常闭触点连通，故障灯亮。发生过载时，FR常闭断开，故障灯灭。线径： 1.0mm² (指示灯电流很小)。

7：、接触器线圈吸合线 (1根)：

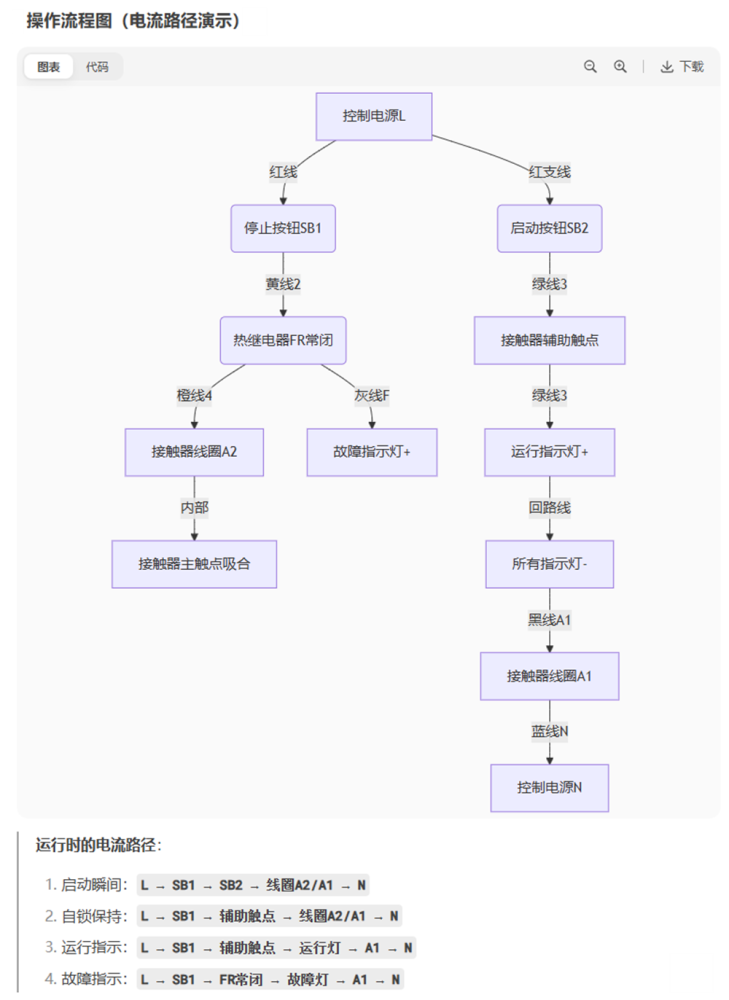

功能： 将控制回路的“末端”信号（经过停止按钮、启动按钮/自锁触点、热继电器后的电源）送回给接触器线圈，驱动接触器吸合。
原理： 这是控制回路逻辑完成的最终输出，直接驱动接触器动作。
实现： 在原接触器安装位置（或主控制柜内），从热继电器(FR)常闭触点的96号端子引出一根线（线号如4）。这根线连接到接触器(K)线圈的A2端子。线径： 1.0-1.5mm² (需满足接触器线圈电流)。
