电脑板维修电源电路
场管的分类
绝缘栅型场管结构原理图
– 数字万用表的红笔接源极，黑笔接漏极有二极管特性；
– 数字万用表的红笔接棚极，黑笔接源极给节电容充电，此时漏极和源极就导通了；
– 将栅极与源极短接就把节电容的电荷放掉了，此时漏极和源极之间就不通了；
– 如果对在主板上的场管进行在线测量好坏，给栅极加一个4.7K或10K的电阻焊在栅极引脚上，另一端触碰电源正【因为栅极一般通过电阻与芯片相连，接个电阻安全】，场管源极接地。此时漏极源极就应导通了；
– 栅源加电，漏源相通。
运算放大器
– 1. 有圆点的为第一脚；
– 2. 没圆点没缺口的文字对着自己左下角为第一引脚；
– 3. 缺口朝左边，左下为第一引脚 ；
– 4. 找到1脚后逆时针递增2,3,4,5,6….. ；
电压跟踪器的主要作用就是起到电流放大的作用，比如3V电源串个100K的电阻 连接LED发光管，此时发光管是不会亮的，因为电流太小了。而通过电压跟随就可以点亮。
假如有5A的电流经过采样到放大器中而放大器的放大倍数是是20倍【通过R1与R2的比值可计算得出】，则输出的放大电压是5V，这个5V再传给CPU，就知道电流的放大或缩小了。
光控、温控控制器
光敏电阻有光照阻值小；无光照阻值大；
在运放的输出端和输入同相间通过电阻反馈让其在输入同相和反相间拉开距离，不会时开时关乱跳。
TL431三端基准电源芯片线性稳压电源
TL431做为基准的原因是温漂比较稳定，内部有补偿电路；
线性稳压与开关稳压的区别：线性稳压电路，功耗大，发热量大；可以通过改变负载功率大小或者改变供电的大小来减小发热量。
开关稳压电路，是通过开关管不停的通断来达到负载的电压，而电感是无功率元件，所以功耗极小，便是纹波大。
将开关稳压与线性稳压结合使用，就可以达到即纹波小，发热量也小的目的。本例是将24V通过开关电路转成6V然后由6V线性到5V，这样结合使用。
TL431可调稳压输出原理
7805线性稳压模块
AMS1117线性稳压模块
AMS1117-303V固定值线性稳压模块
AMS1117-ADJ 具有可调的线性稳压模块，通过R1和R2的分压来确定Vout输出电压的大小。通过公式可得电阻的大小。
开关式稳压电路LM2596
LM2596开关稳压模块实际应用电路
LM2596开关稳压模块应用电路图，5脚接低电平LM2596正常工作，5脚接高电平则LM2596不工作。
可调式LM2596开关稳压模块电路

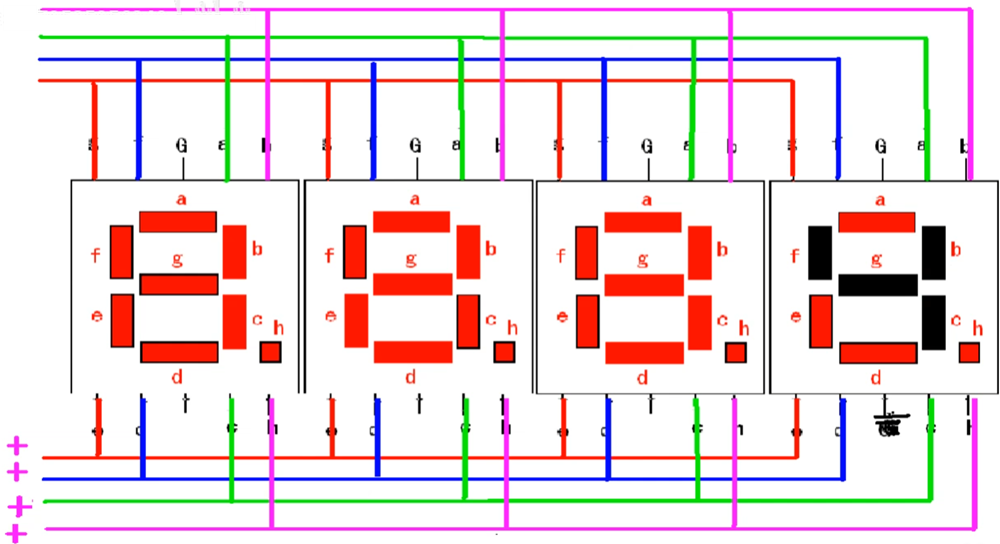

七段数码显示器分为共阴和共阳两大类。
通过动态扫描每秒钟扫描20次也就看不到闪烁的问题了【其实同一时刻只有一个显示】，将每个数据码的线并联起来，对哪一个数码管的地接通，如个数码就显示数字。
卡住笔画线不动，不停的划过各个引脚就能找到各个数码管的公共点，卡住任一公共点不动，不停的划过各个引脚就能找到那个数码管的笔画【abcdefgh】，
看门狗是防止电脑板CPU因外部原因死机，
TLE4471电源芯片其中Q1、Q2、Q3都是5V电源的输出，
I：是12V主电源应是一直供着的；
E1: 点火开关接通后，Q1,Q2输出5V，Q2使EN得电最终Q3也输出；
Q2输出后使CPU得电接管E2，防止E1断开后由CPU来接管；
CPU发出脉冲来给看门狗喂食；当不正后由复位电路进行复位；复位多长时间需要一个定时；什么时候复位需要一个定时。
点火开关的线束干扰比较大，所以得有下拉电阻R2，因为点火开关断开后，悬空了干扰原因线束上会带电，会出现关不掉的情况。而续流二极管D1是因为点火开关内有线圈，关断时的电通过续流二极管D1放掉；
CPU是怎样知道点火开关关掉还是打开的，是在点火线上通过电阻分压采集到电压到CPU就可以判断是通还是断的状态了。
画原理图规则
1 、排除所有的NC空引脚；
2、 所到所有的地址；
3、找到通过电容接地，通过电阻接地的引脚；
4、找到供电的引脚；
5、跑线到供电部分断开，跑线到地线部分断开，这样电路就分离成了简单电路图；
看门狗时序
当运放的同相端刚开始时是0而小于反相端所以没有输出，RET不复位；当定时电容充到2.5V以上时，同相大于反相三极管导通RET拉低而复位。
芯片的W引脚会定时的发送脉冲给定时电容放电，这样让其始终不会达到2.5V以上，当CPU死机等因素长时间不喂狗，定时电容的充电会高于2.5V而执行复位的流程 。
跑电路板的原则快速找到电源
被电容环绕的一般是电源部分
插头接口定义，用通断档测与哪个芯片相连就是电源芯片
找12V供电，它的电容一般是35V耐压的。
板子有过孔没有细线的，一定是多层板。
电路板中有大电容的电路必须经过处理，否则的话继电器类带有触点的由于送电瞬间电容是直通的会出现粘连打火的情况。启动时将开关管进行半导通给电容预充，然后再全导通。
对电容充电分两部第一步是预充，由于栅源之间存在5V的压差才场管才工作，所以最高只能到19V，第二步是用34V此时栅源之间的压差就能让场管全部工作，给电容充到24V
开关式降压电感电路的常规应用，开关管、电感、续流二极管、电容滤波等元件。开关电源与线性电源的结合使用。起到降低功率，减小纹波的作用。
适用于闪烁的电路和高速开关中的自举电路。起始给电容充电，开关闭合时场管导通，S极12V，电容的正端就是24V了，场管可靠导通。这个自举电容一般是0.1uF，电流很小，所以充电时小灯不工作。推动场管不需要电流，有电压就行了。
自举电路应用电路示例，用于场管的导通，不管场管的漏极输入是多少伏，通过自举栅极总是高于源极6伏，此时DS间就可以正常导通。
试灯的一端接12V，另一端去依次触碰线束插头的每个点，万用测电脑板上的电容，如果万用表显示有电了，说明找到点火开关了。
