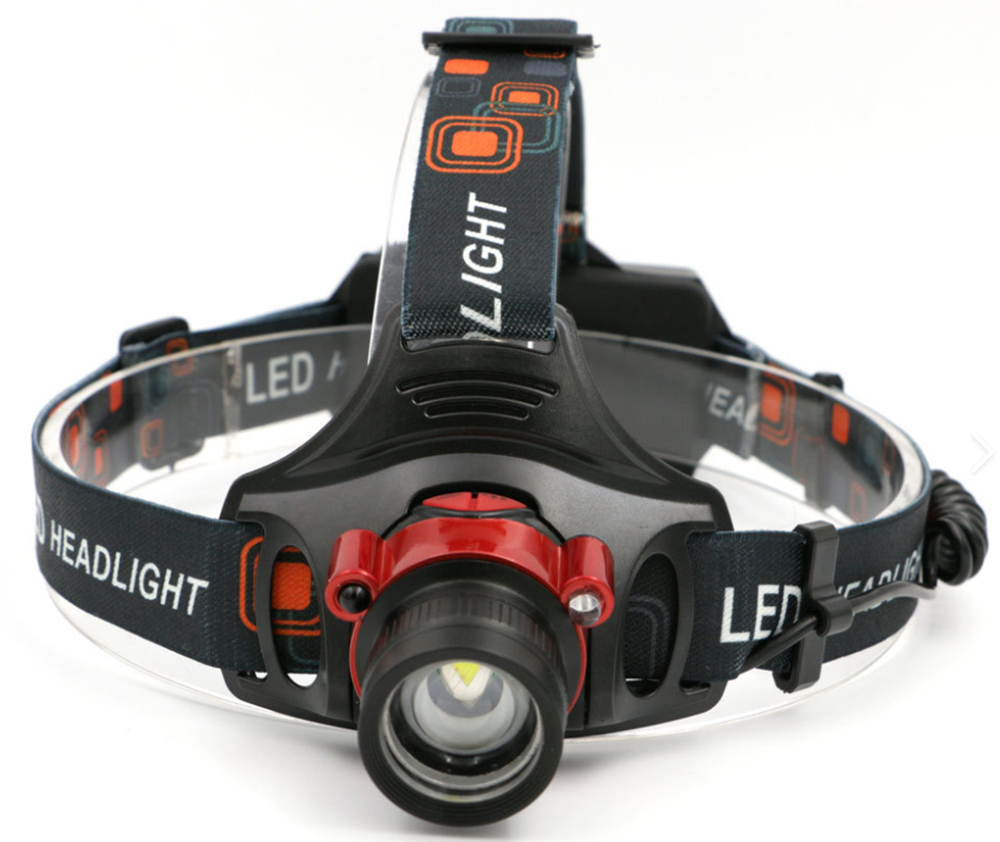

强光头灯带有SOS功能手电筒LED驱动电路

在日常生活中轻触三功能LED手电筒，带有SOS急救、强光、弱光三功能LED驱动电路。

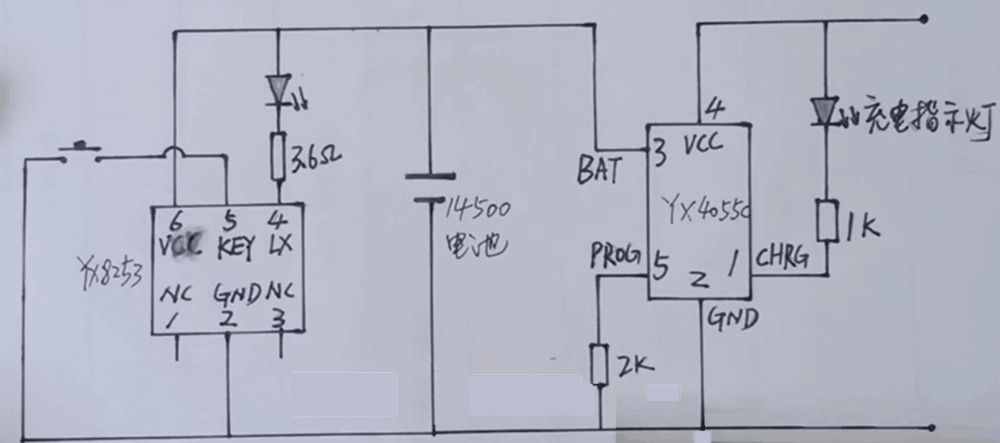

它的内部电路图，如下图所示。它由YX8253芯片，SOT23-6封装【丝印IATCB】和YX4055C芯片，SOT23-5封装【丝印KAKGB】

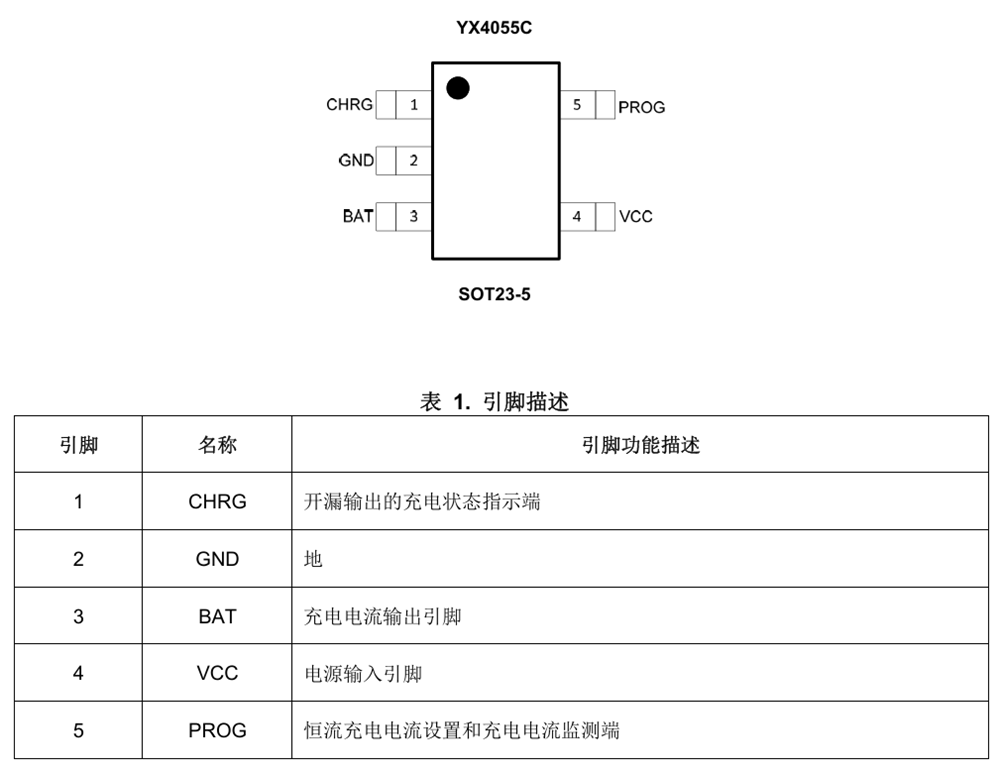

其中YX4055C芯片引脚定义，它的主要作用是线性锂离子电池充电器芯片，如下图所示

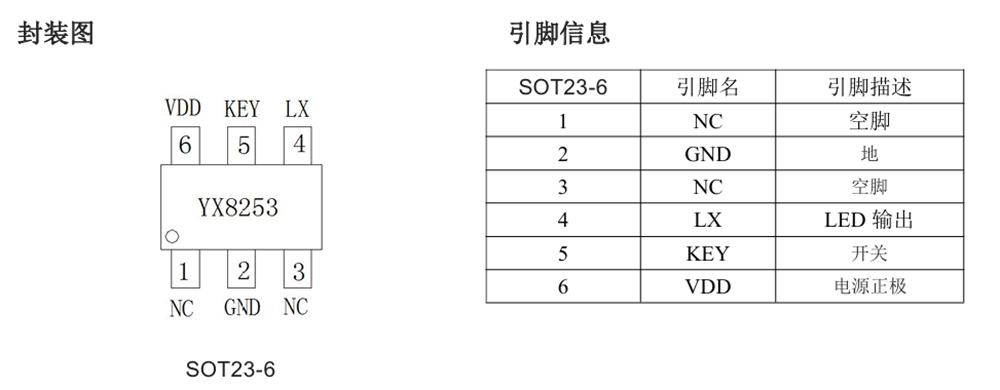

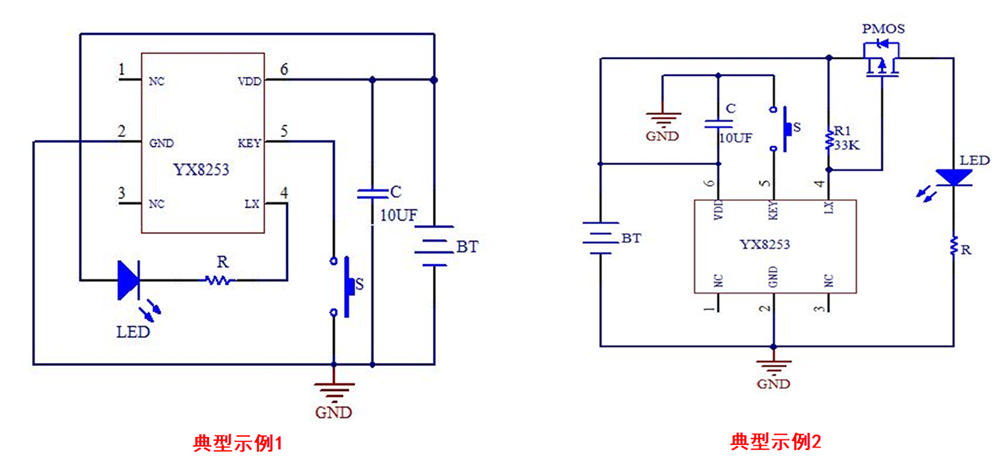

YX8253 是一颗用轻触开关控制功能切换的LED 特征 Ver 1.0 3 种循环模式：全亮，25%亮度，暴闪（8HZ）功能驱动芯片，可以直接驱动1-5W LED，采用了极小的SOT23-6封装形式，仅需要一颗电容器件，可节省PCB空间，又节省系统的成本。三节干电池或一节锂电可以驱动1-5W的LED。通过轻触开关控制 LED 不同功能变化。YX8253芯片的典型应用示例，如下图所示
