全桥电路及其电路应用
双管正激电路拓扑结构
- 两个开关管同时导通同时截止，两个开关管同时导通时，初级在充电，次级在放电；两个开关管同时截止时，初级通过两个二极管放掉残余的电，次级不工作；
- 充电时的电压有310V；对变压器的初级充电电压也有310V;
- 初级波形与次级波形是一样的，都是半波波形，这样输出功率也就减关了。工作在半波。适用于中小功率；
半桥电路拓扑结构
- 上管对变压器初级是从上到下的充电，下管对变压器是从下到上的充电，所以变压器初级有从上到下的充电过程也有从下到上的充电过程；
- 充电时的电压有310V；对变压器的初级充电电压就只有155V了; 因为两个电容是串联的；这样输出功率也就减半了；
全桥电路拓扑结构
注：
- 如果有电压切换电路，全桥电路也会有两个大电容与均压电阻，但这两个电容是作为一个整体来充放电的，它们不会有单独放电回路；
- Q1、Q3是一组，Q2、Q4是一组，这样就可以对变压器的初级从上到下的充电，也可以从下到上的充电；
- 充电时的电压有310V；对变压器的初级充电电压也有310V; 使用全桥电路，它的功率是可以做的很大的。一般大功率的电路采用全桥电路。变频器驱动电路通常采用全桥电路。

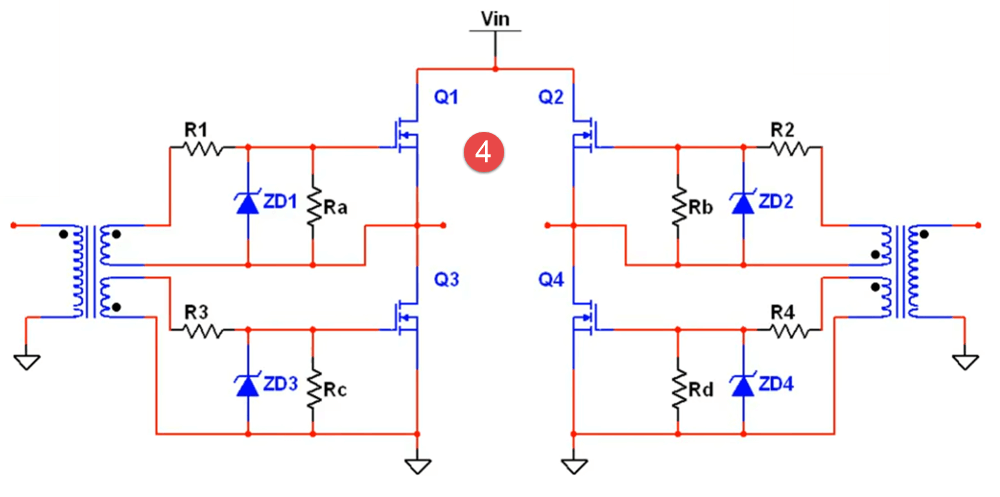

全桥驱动电路的几种画法
磁通不平衡
磁通不平衡，也称之为偏磁饱和现象
这是由于开关管无可避免的本体差异性（导通速度、导通电流伏秒特性等）造成的
解决磁通不平衡通常采用的方案：
1、变压器患联无极性电容，容量一般1uF以下
2、匹配功率开关管，尽量使用同一型号批次的开关管。
3、使用MOSFET功率开关管
4、如有C1、C2，加入匹配均压电阻，通常取1V=1K欧
磁通不平衡时常引发的故障：
1、变压器啸叫
2、开关管击穿
全桥电路应用示例

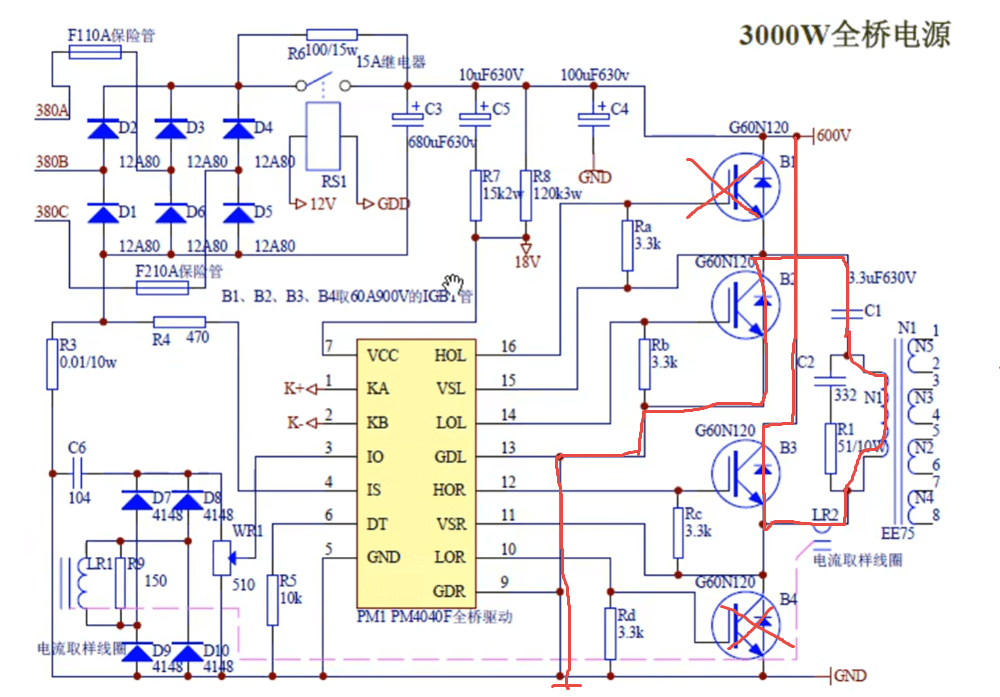

三相电全桥电源电路
整流过程：
当B1、B4不通，B2、B3通时，600V—–B3的CE极—-N1线圈—–C1——-经B2的CE极——GND
当B2、B3不通，B1、B4通时，600V—–B1的CE极——C1—–N1线圈——经B4的CE极——GND
通过变压器的匝数比不同，得到不同的输出电压，经全波整流后，经整流滤波后得到电压和电流；当过压时通过电阻分压给TL431把信号反馈到PM4040F芯片中进行处理。【很多全桥驱动芯片都是集成有光耦的】
- 在变压器的线圈上有电流互感器，当变压器的电压变高时电流互感器的次级产生的电压也就越高，经桥式整流后输入给PM4040F的电流检测引脚。【前级电流检测】
- 所有的负载都要经过开关管和负载都要到地，从而经R3检测电阻，它检测的是总电流，然后经R4电阻进行限流给PM4040F的电流检测引脚。【后级电流检测】

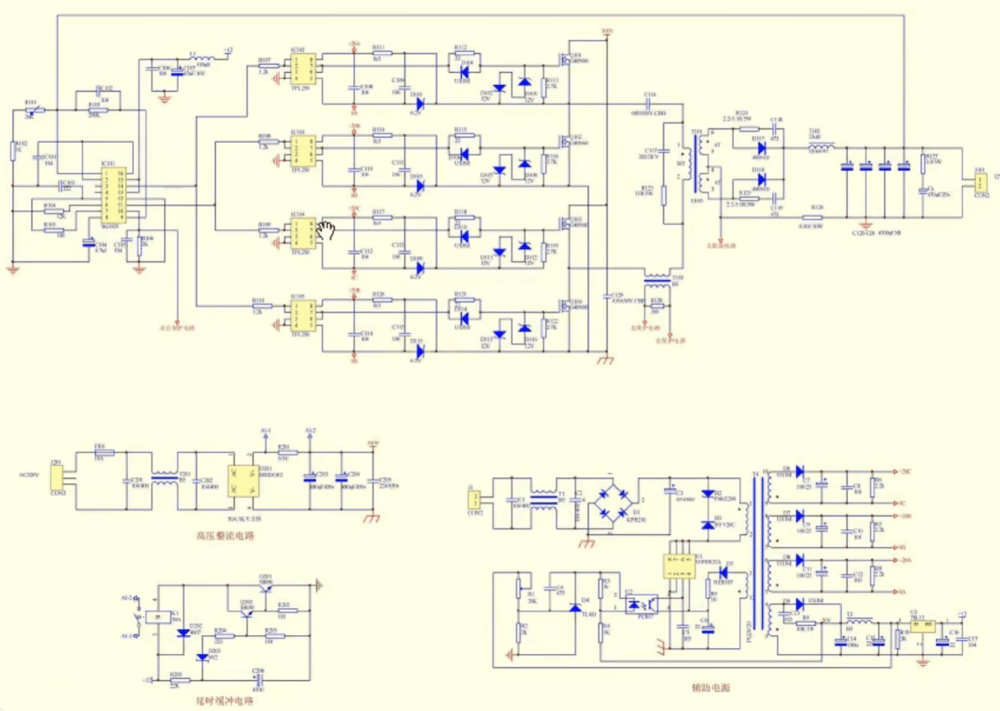

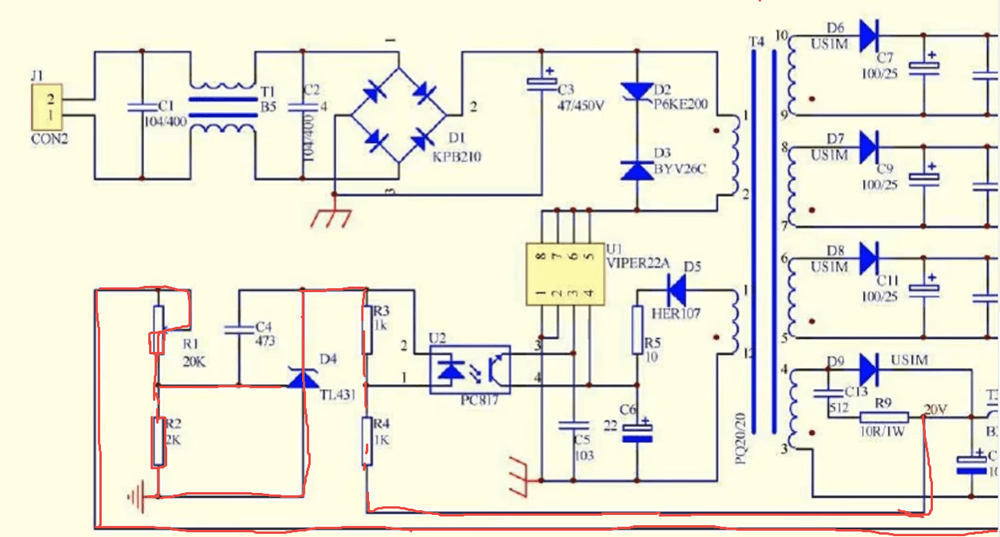

由SG3525全桥驱动芯片组成的驱动电路，辅助电路由VIPER22A
- 采用的是220v供电；
- 当输出电压升高时，经R1,R2分压后，大于基准2.5V时，TL431的AK导通。
- 20V电压经R3,R4分压后使光耦PC817发光芯片内部动作；
