64V转12V直流转换器电路
下面是电动车上用的64V转12V直流转器电路，

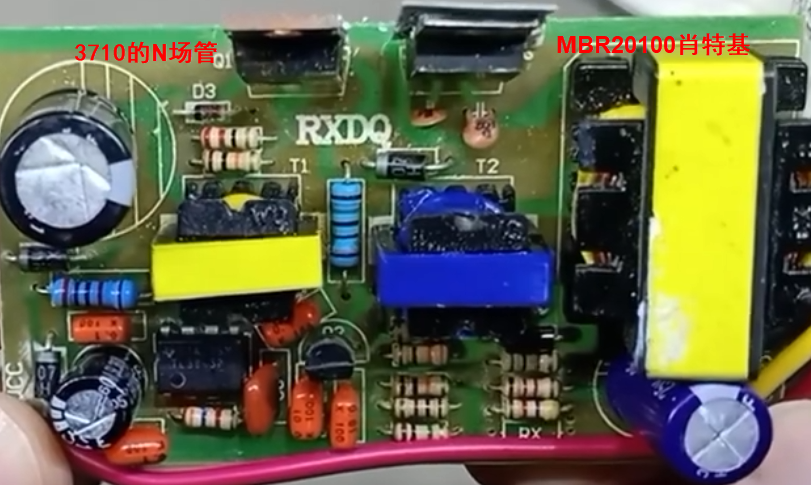

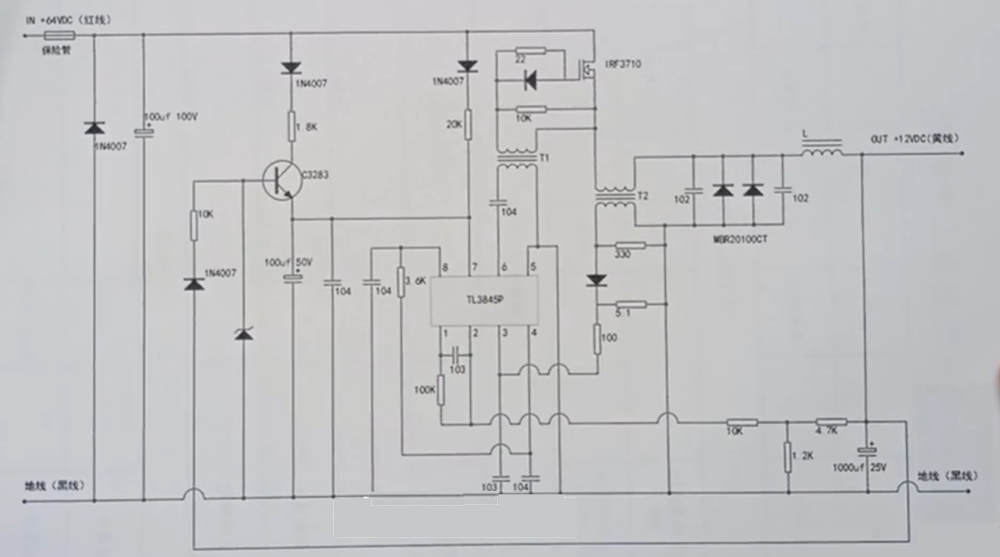

根据实物绘制的电路图，电路图如下图所示，
主要芯片TL3845芯片引脚定义，这是一个直流转换电路是由3845和外围元件组成的振荡电路控制声效应管实现BUCK降压结构的开关电源电路。
- 芯片的7、5引脚给芯片的正负供电端
- 1脚是内部的误差放大器输出补偿引脚
- 2脚是电压负反馈信号输入端
- 3脚是电流取样检测端
- 4脚内部振荡器电阻电容连接端。
- 6脚是PWM控制信号输出
- 8脚是5V基准电压输出端
| 引脚 | 符号 | 功能作用 |
|---|---|---|
| 1 | COMP | 误差放大器补偿引脚 |
| 2 | VFB | 电压反馈 |
| 3 | ISENSE | 电流检测比较器输入 |
| 4 | RT/CT | 振荡器 RC 输入 |
| 5 | GND | 接地 |
| 6 | OUTPUT | PWM输出 |
| 7 | VCC | 芯片供电 |
| 8 | REF | 振荡器电压基准 |
- 芯片的启动电压阈值是8.5V，电瓶经防反接二极管1N4007,电容滤波后，一路经1N4007和20K电阻到3845芯片的7脚供电端，同时给100uf/50v电容充电，当电压充到8.5V后芯片启动。
- 芯片的6脚输出PWM信号经电容耦合到变压器T1的初级，耦合后驱动IRF3710场管进行工作，由IRF3710场管、肖特基二极管MBR20100以及电感线圈组成降压电路。输出12V直流电；
- T2耦合经二极管电阻到芯片的3脚电流采样端，当输出电流超出一定值后，芯片将进入保护。
- 12V输出电压一路经电阻分压之后时进入芯片2脚，与芯片内部的误差放大器进行比较，从而稳定的控制输出电压；另一路经二极管电阻稳压二极管使三极管C3283导通持续给芯片提供稳定的工作电压【二次供电】

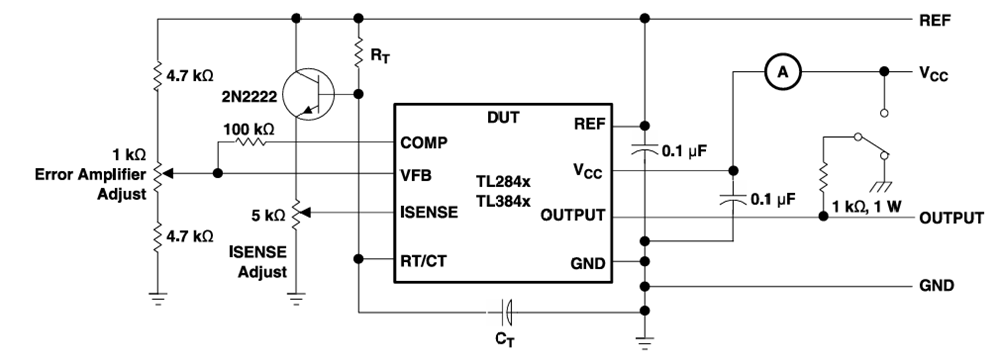

典型应用结构框图，如下图所示
