Modbus RTU通讯案例

Modbus RTU 通信详解

本次案例的环境是200 SMART与电脑中的MThings摩尔信使的Modbus RTU通讯；

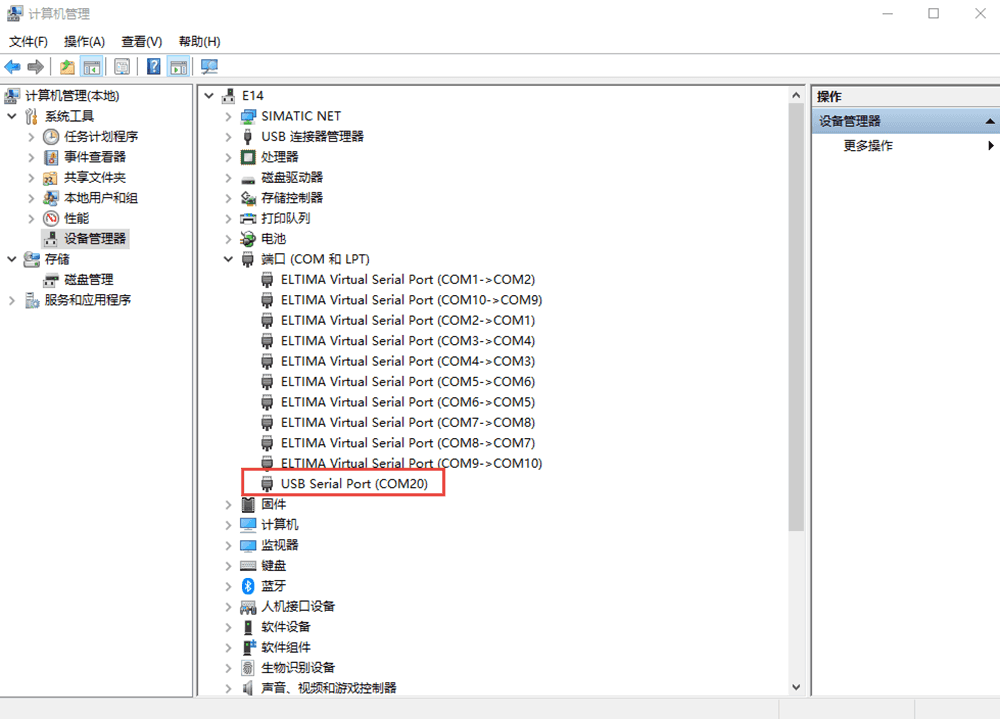

查看电脑中串口的端口号，本例的端口号为com20

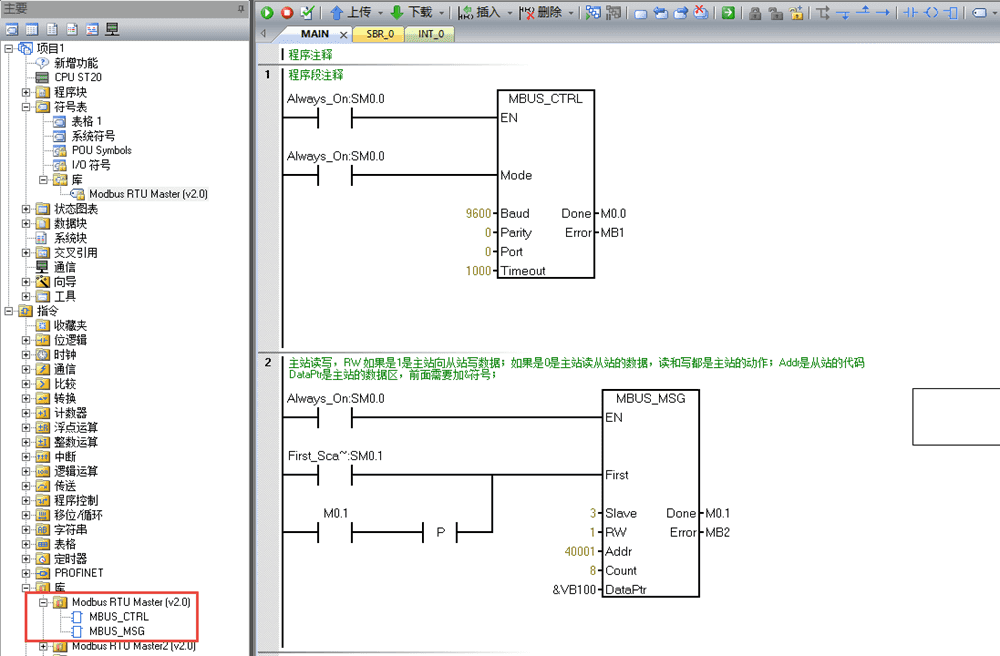

在200 smart中的代码编写，本示例200smar是作为Modbus RTU的主机的；摩尔信使作为modbus RTU的从站。

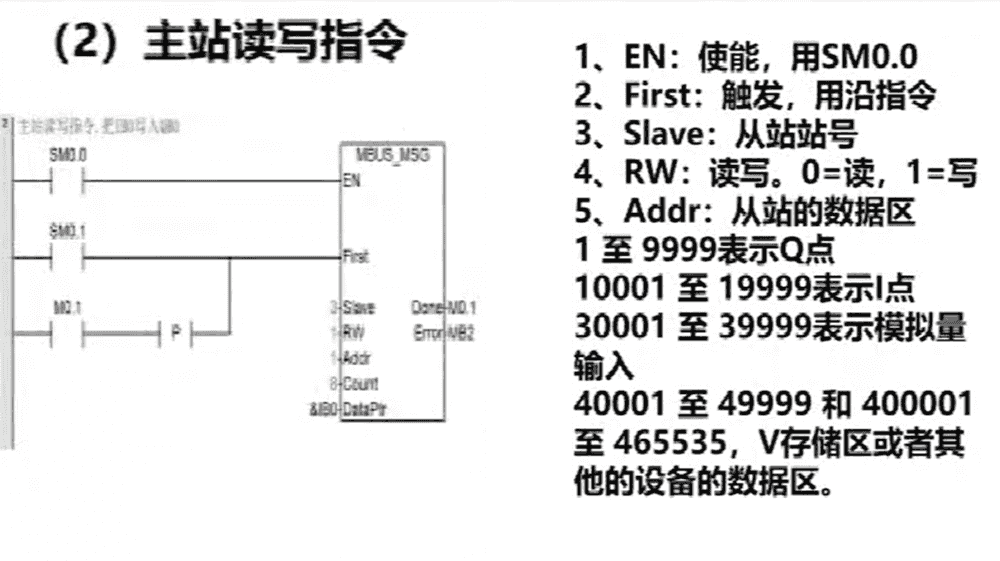

注：RW:如果是1是主站向从站写数据；如果是0是主站读从站的数据，读和写都是主站的动作；Addr:是从站的代码; DataPtr:是主站的数据区，前面需要加&符号；

参数如下图所示

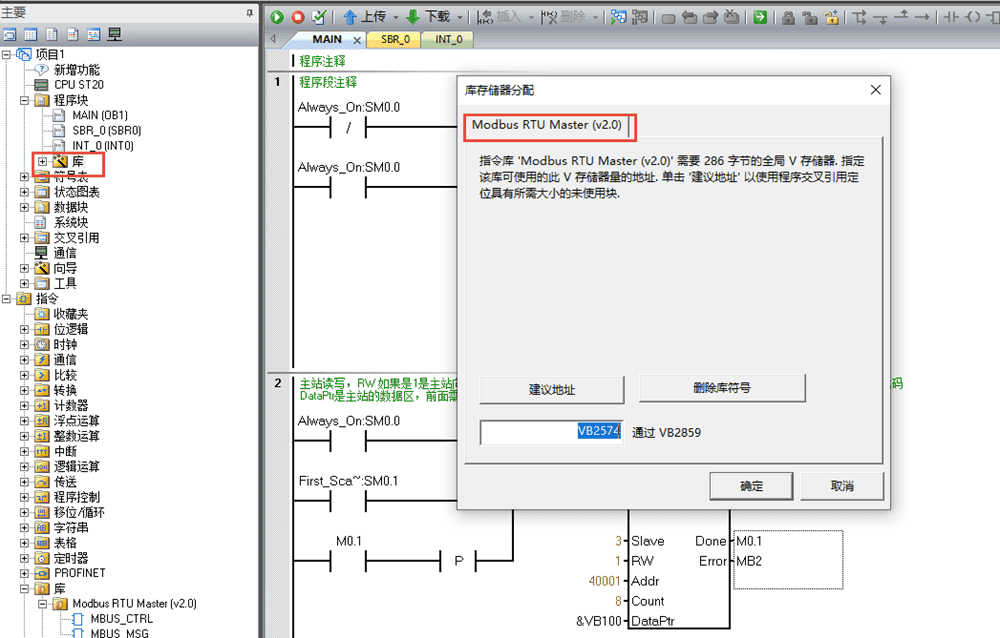

Modbus RTU的主站这样就算写好了，对库地址进行分配；库地不能与程序中的其它变量进行冲突。

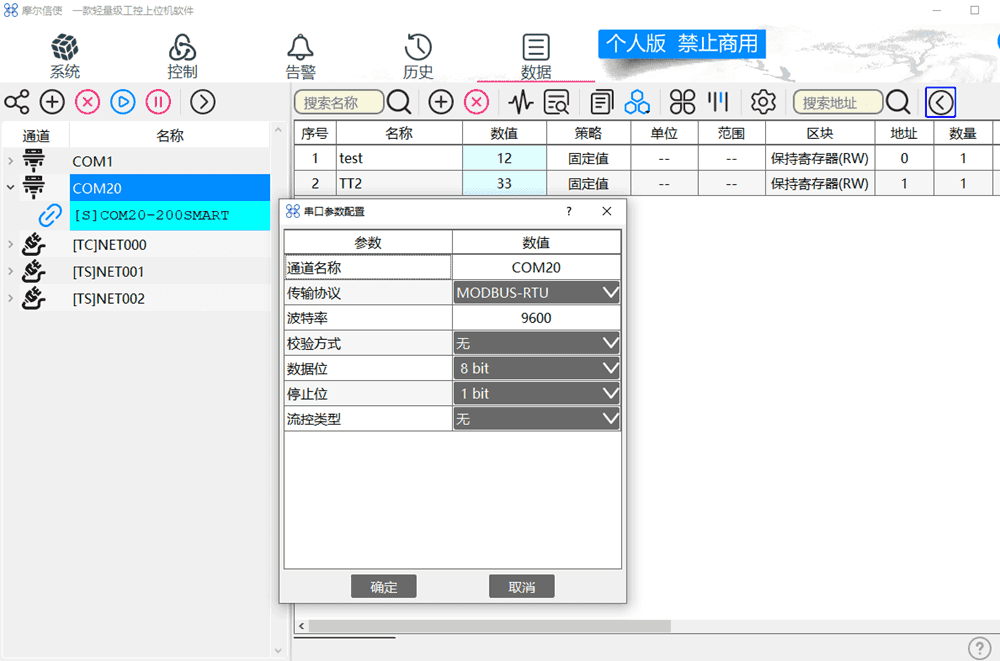

在摩尔信使MThings中模拟从机，从站地址为3，然后就可以在主站的VW100变量中写数据了，在从站中就可以查看了，很是方便。
