工业设备通讯汇总

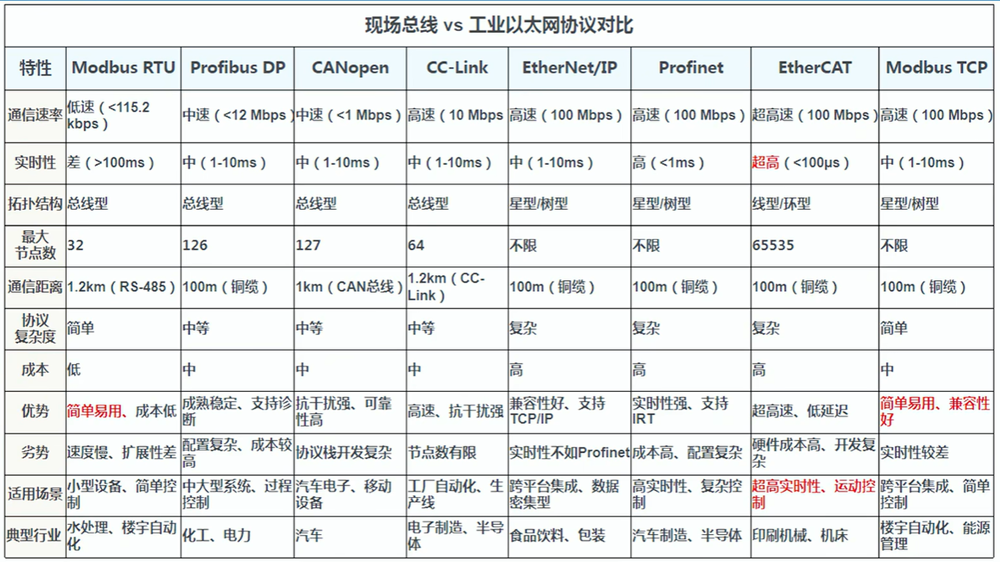

现场总线VS工业以太网协议对比

1、Modbus RTU和Modbus TCP 是一种通用协议；所以它的应用范围非常的广；几乎所有的品牌都支持这个通用协议。

2、Profibus DP和Profinet是西门子产品的通讯协议；

3、CANopen一般用在汽车上面；

4、CC-Link是三凌的通讯协议；

5、EtherCAT汇川、倍福用的比较多；

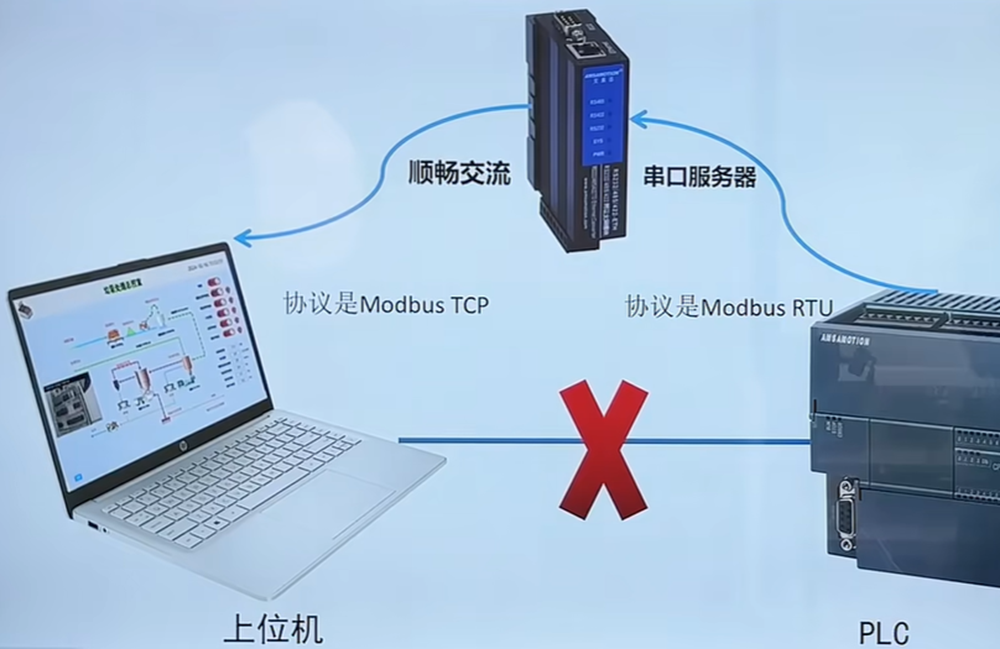

工控设备两个设备的通讯协议不一样怎样进行通讯

通讯协议不一样需要一个协议转换网关，并且这个协议可以实现双向互转。

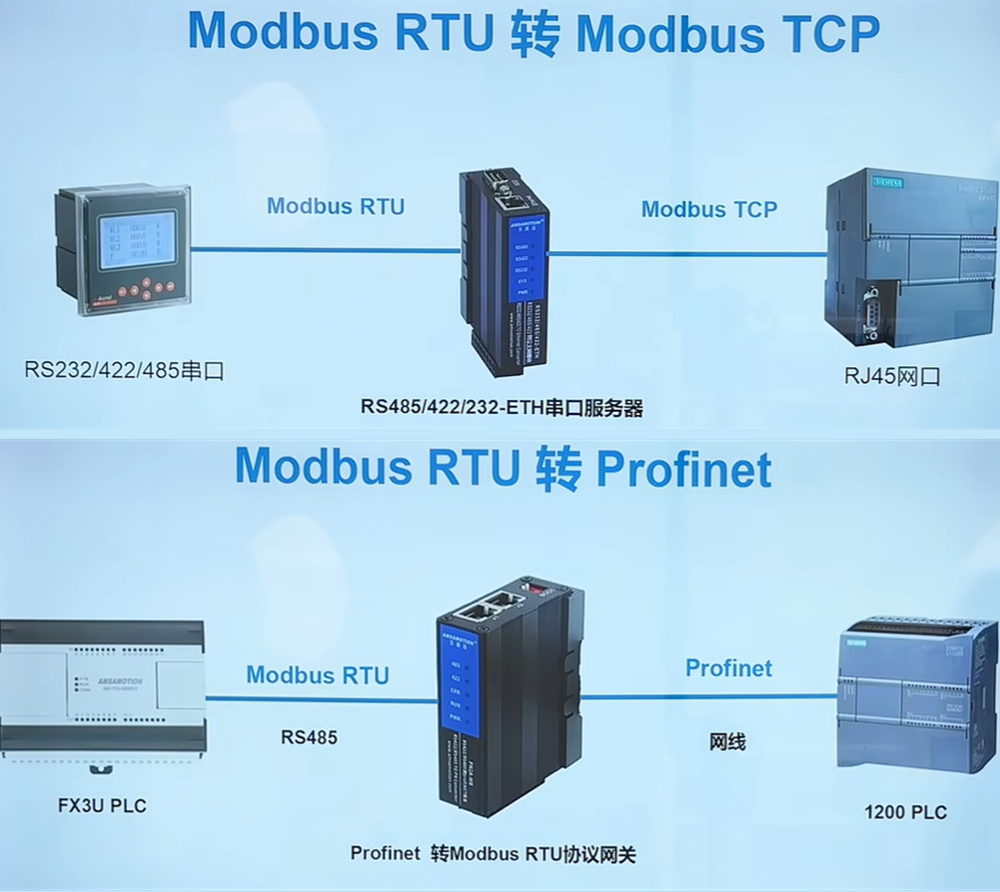

将Modbus RT通过网关转成Modbus TCP，也可以将Modbus RTU转成Profinet;

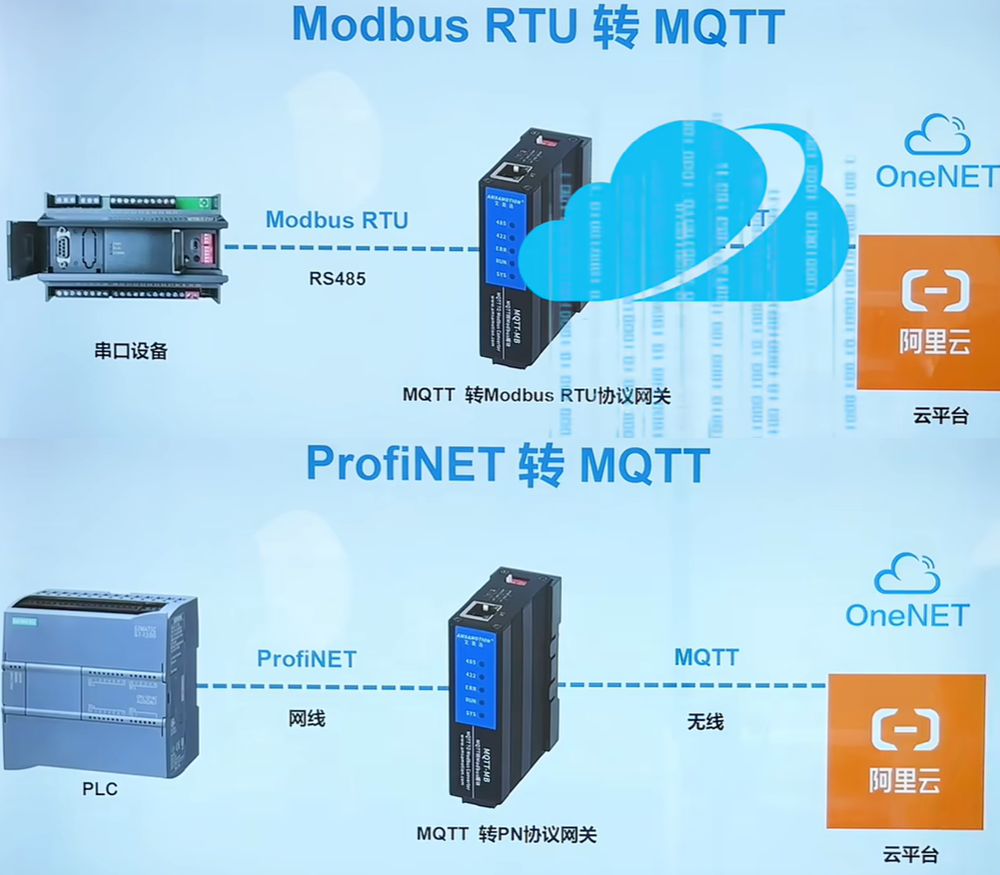

将Modbus RTU转成MQTT,也可以将profient转成MQTT云端；

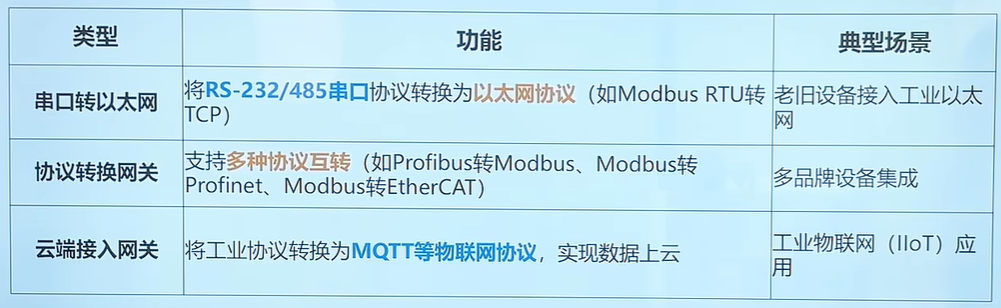

协议网关常见的有三大类

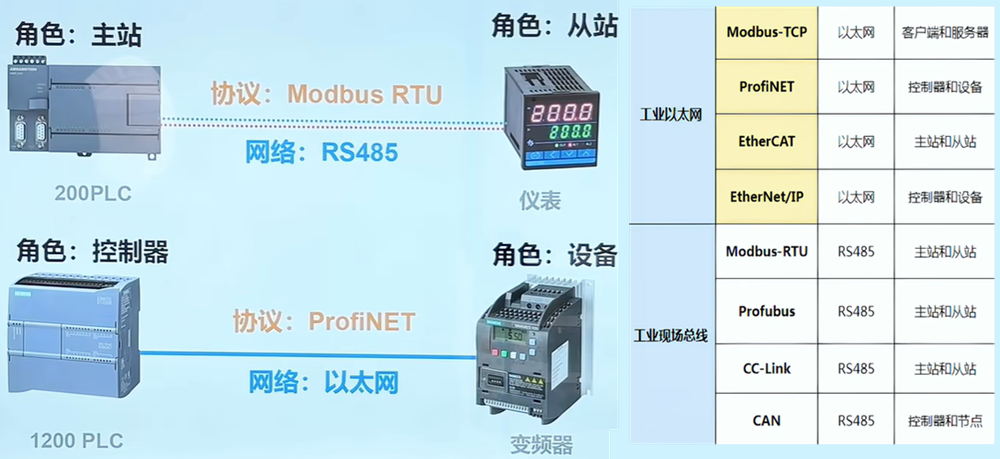

协议类型，协议名称，网络形式，角色

串行通信和并行通信

串行通行就是一根数据线以字节为单位，一个位一个位的传输；通常是点对点的通讯；线路简单，成本低，适合长距离传输。

并行通信多条数据线将数据的各个位同时传输；适合短距离传输，速度快。

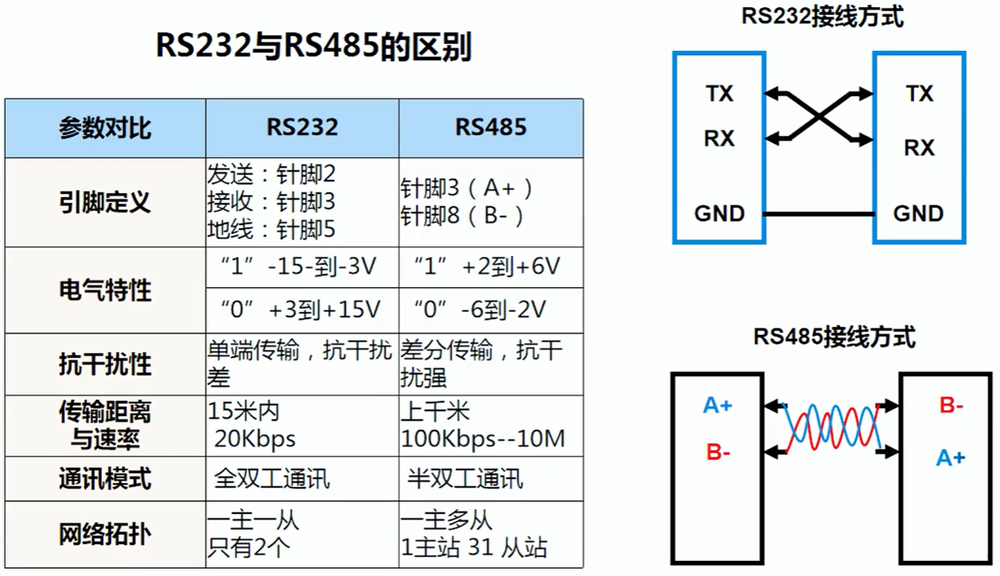

RS232与RS485的区别

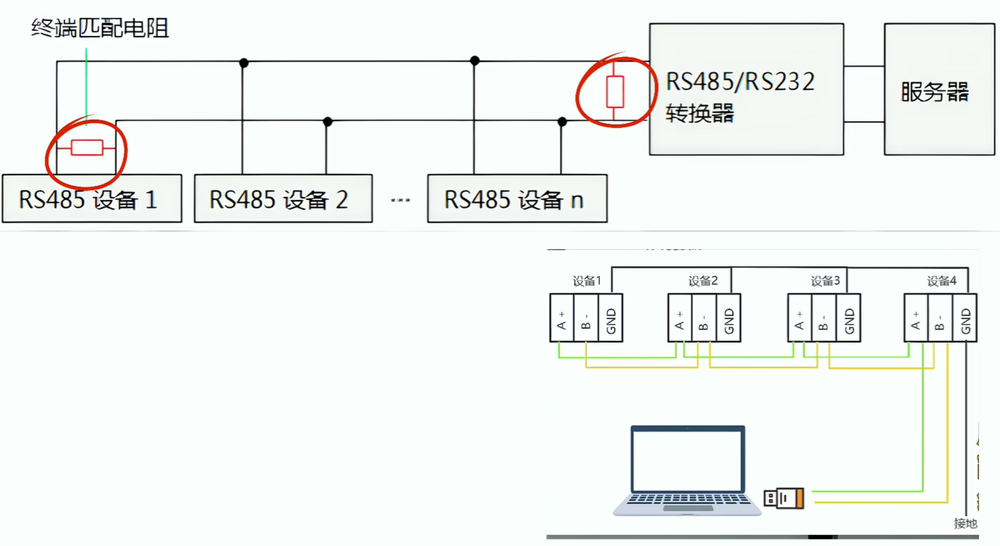

RS485接线规范

1、A/B线极性，RS485采用差分信号，严格区分A正端，和B负端；若PLC与设备极性接反，通信完全失效；

2、终端电阻：在总线两端首尾设备并联120欧电阻，消除信号反射(传输距离大于100米时必须要添加)

3、屏蔽接地，使用双绞线CAT5e,屏蔽层单点接地，通常接PLC侧，避免环路干扰；

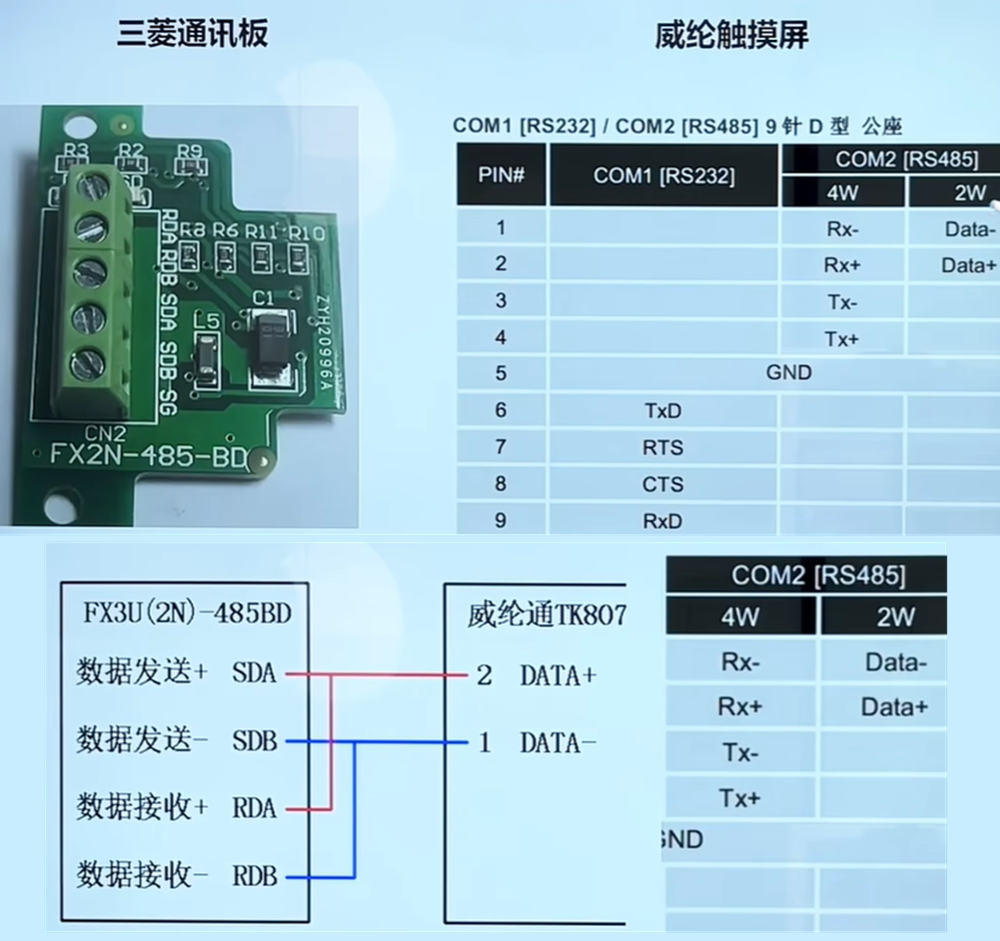

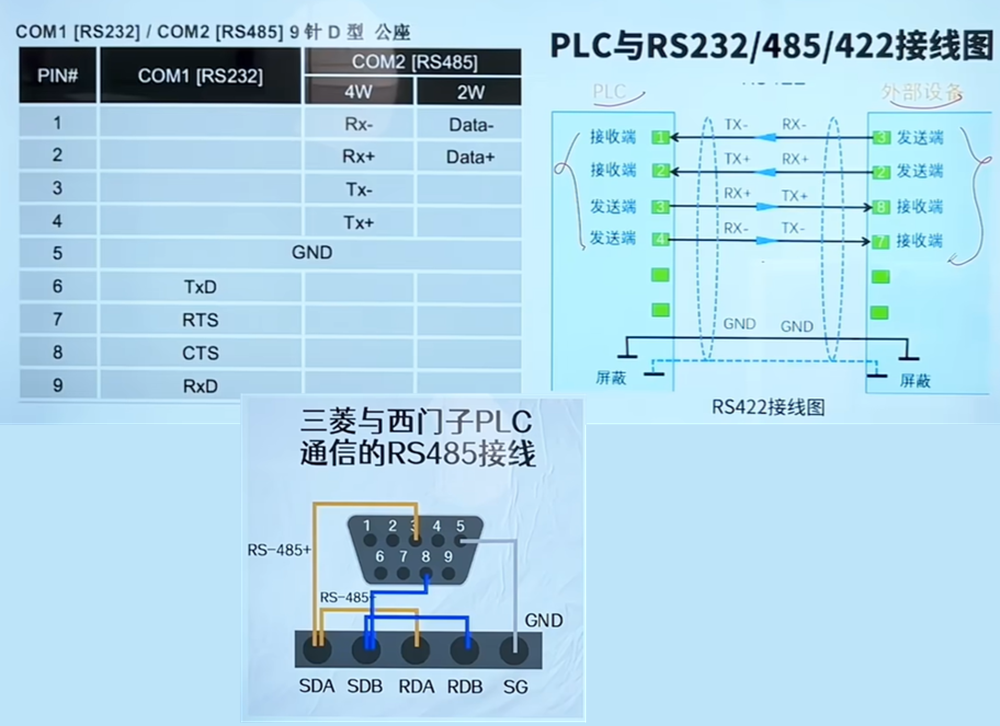

三凌通讯板的四线制与威伦通HMI的两线制，它们之间怎样485接线；

西门子的PLC与三凌通信的485接线；以及422与PLC的接线；

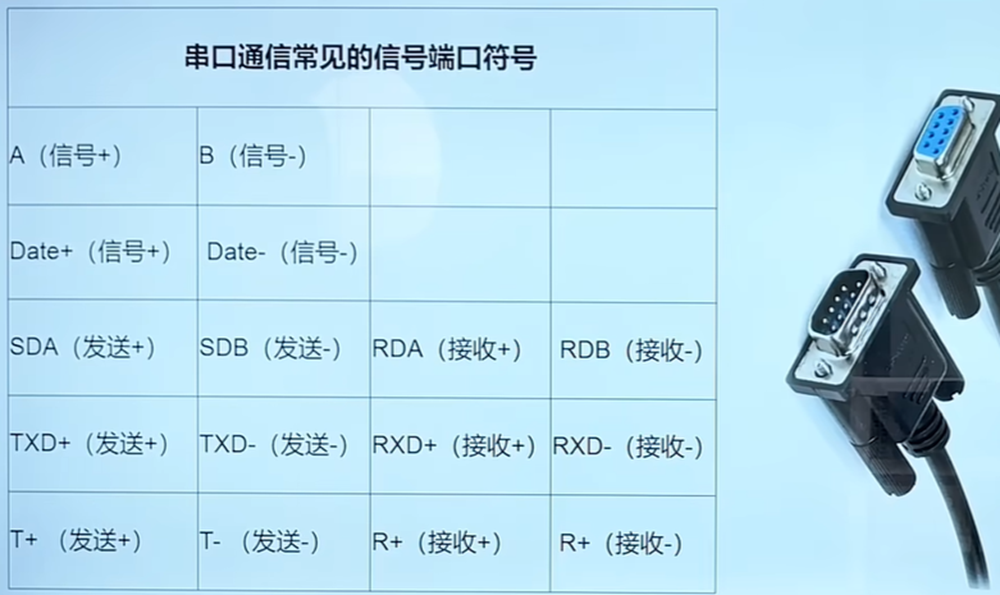

串口通信常见的信号端口符号

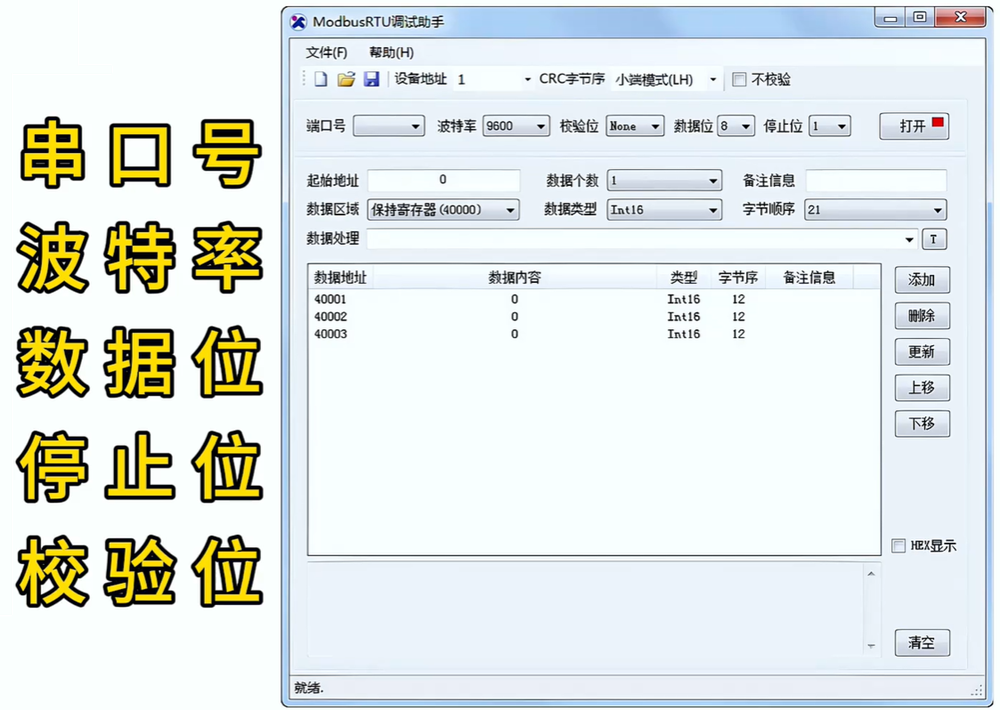

串口通讯的参数，串口号，波特率，数据位，停止位，校验位。并且发送方和接收方参数一致才能通讯；

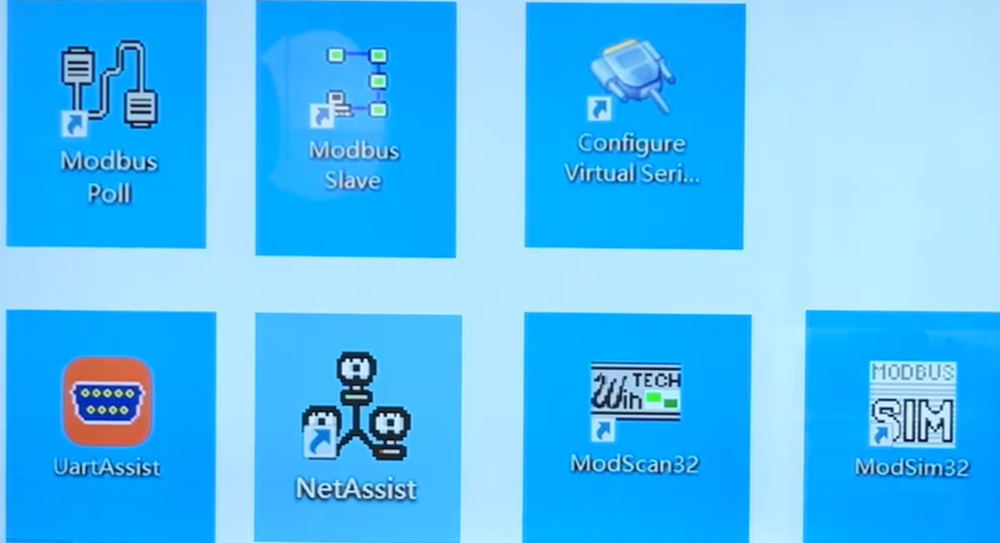

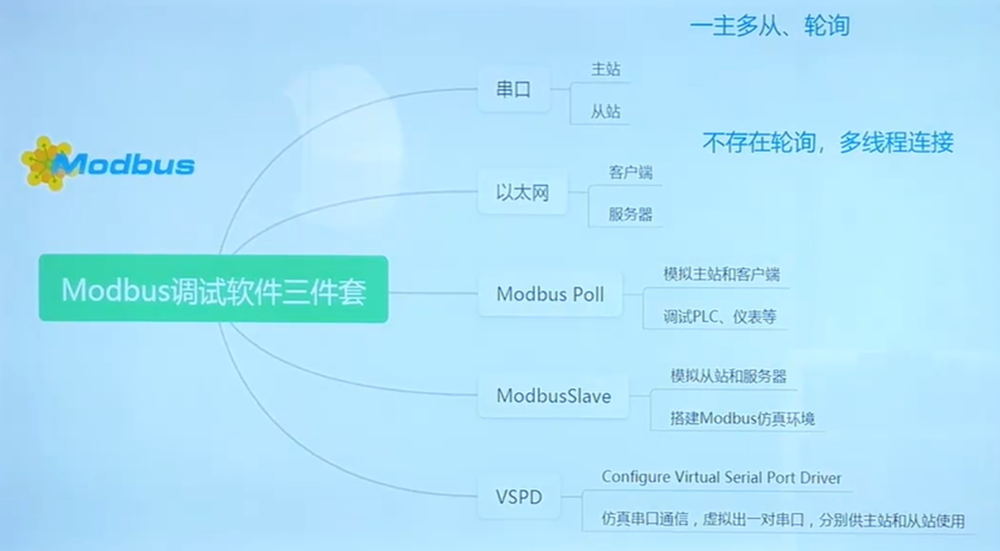

Modbus调试软件三件套，串口分主站和从站，以太网分客户端与服务器端，Modbus Poll模拟模拟主站和客户端；调试PLC或仪表；Modbus Slave模拟从站或服务器，搭建Modbus仿真环境；

常用的串口调式软件有哪些
