工业电路板维修基础

提供电能即供电与负载的判断

对于电源而言，通常会向电路提供电能，也称为释放功率。对于负载而言，通常会从电路中吸收或消耗电能，也称为吸收功率。那么如何确定电路元件是吸收电功率，还是释放电功率呢？

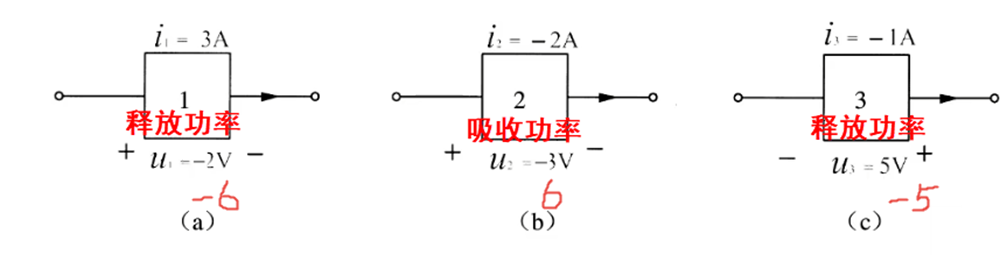

在实际运用进行计算时，通常应在关联参考方向下进行。若u与i的参考方向不关联，则计算时应添加负号。当计算结果p>0时，表明元件吸收电功率；当计算结果p<0时，表朋元件释放电功率。

电路在工作时，按照其提供的电流大小，可分为通路、断路和短路。按照其提供的功率大小，可分为满载、空载和过载，

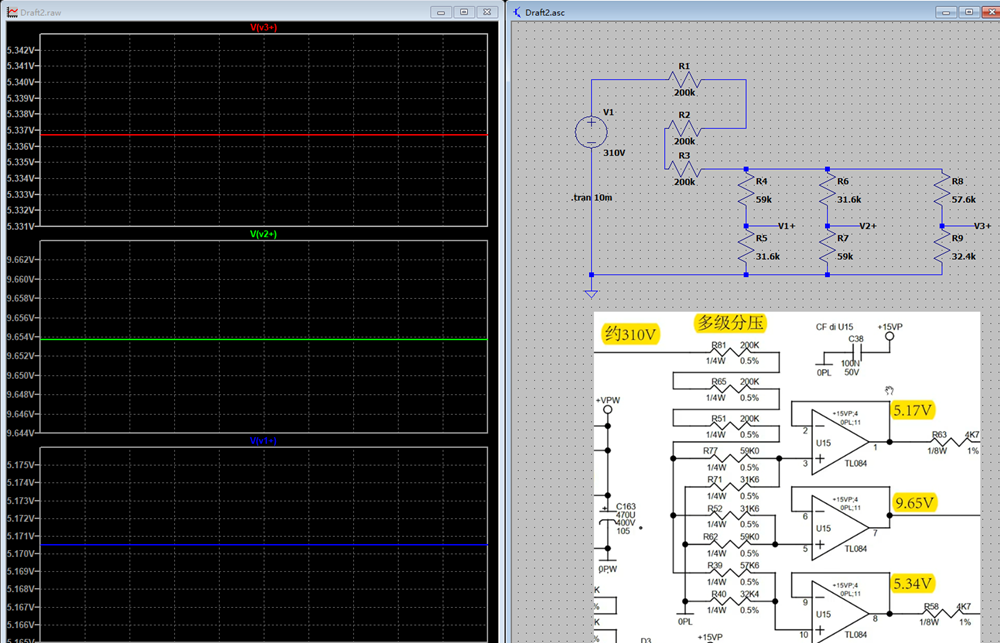

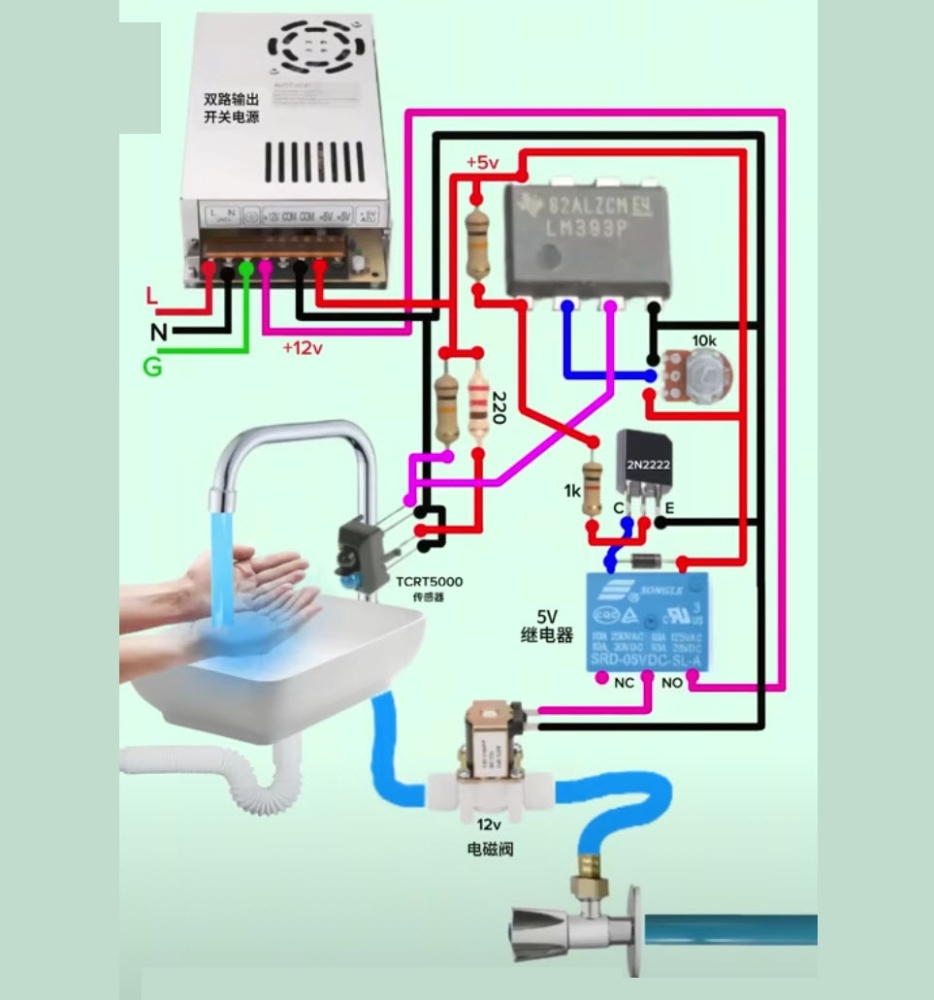

通过电阻的分压计算比较器的正向电压值；

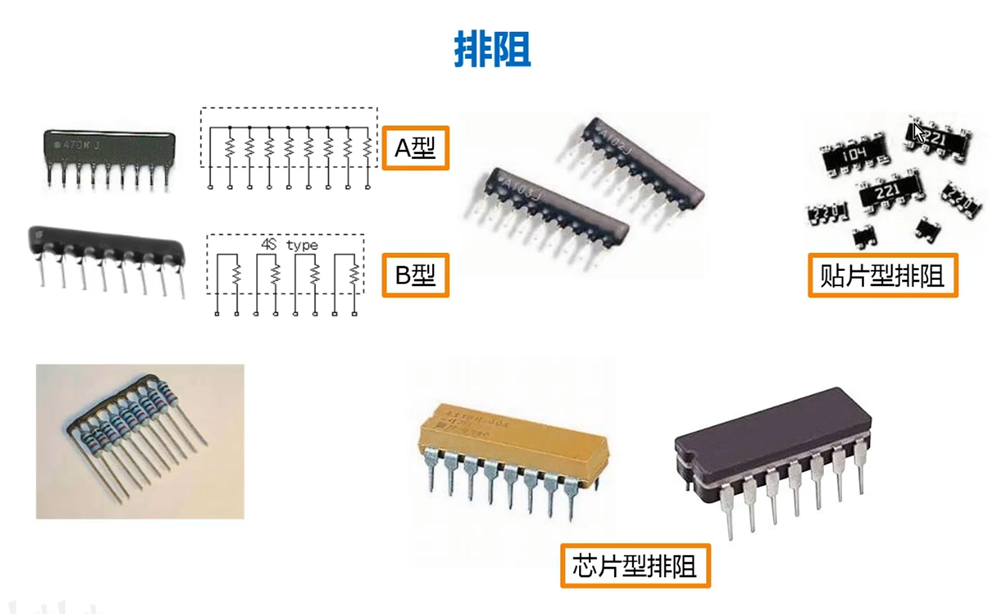

排阻的相关介绍

对于A型排一般有一个公共端而且引脚数为奇数；对于B型排阻一般是偶数个引脚；对于贴片型排阻也是同种规则。

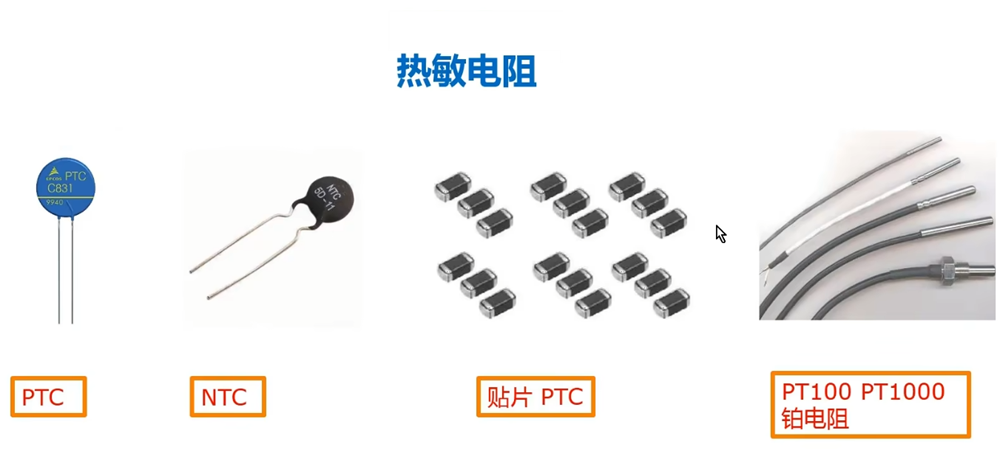

热敏电阻

PTC是正温度系数，温度越高阻值越大，NTC是负温度系数，温度越高阻值越小，辨别贴片PTC，压敏电阻的话没有阻值，电容的话也是没有阻值的，电感的话测量是通的，如果要PTC测量是有阻值的，对其进行加温阻值会变大。

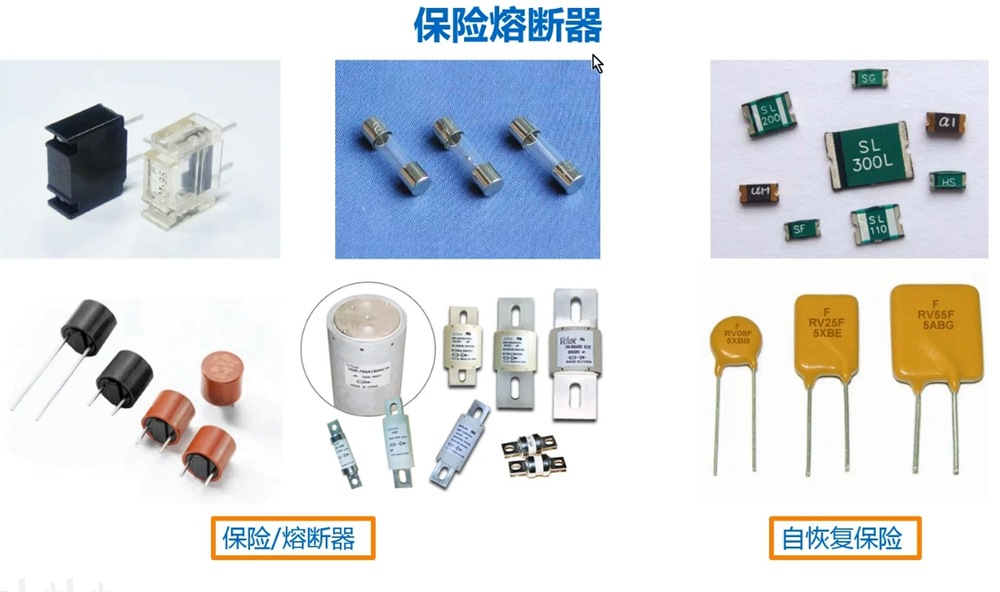

保险熔断器

在电路板上一般印有F字样的丝印，一般都是保险。

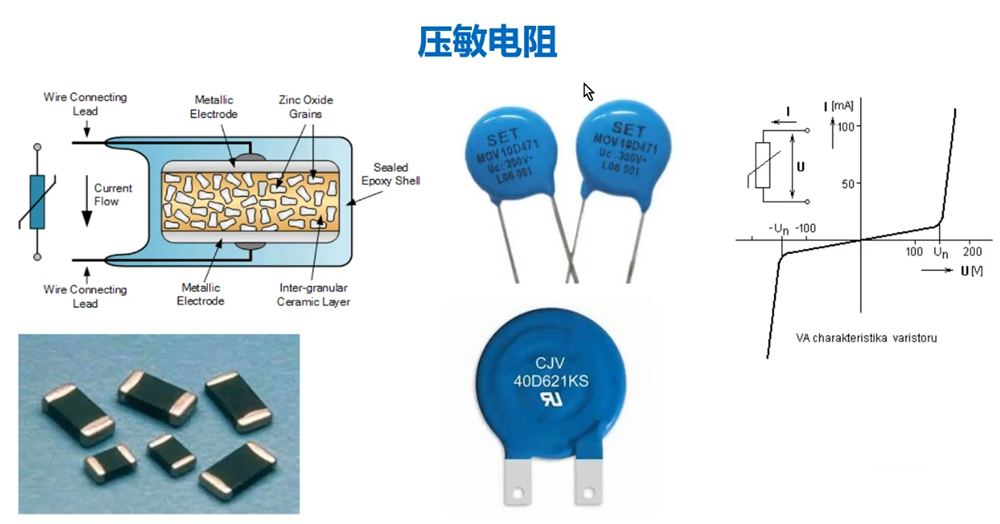

压敏电阻

压敏电阻在开关电源、变频器电路板中很常见，它并联在输入电压端，也有并联在继电器输出端的。它损坏的特征一般是外观炸裂。

光敏电阻与温敏电阻

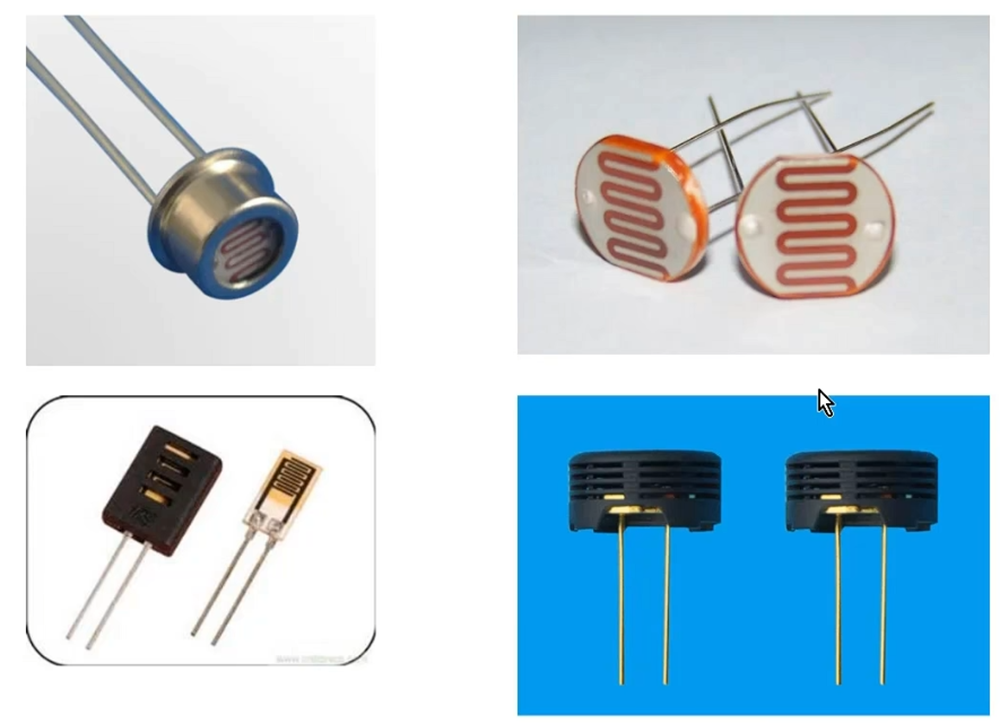

光敏电阻上面有个蛇形图样，随着光照强度的变化阻值发生变化。

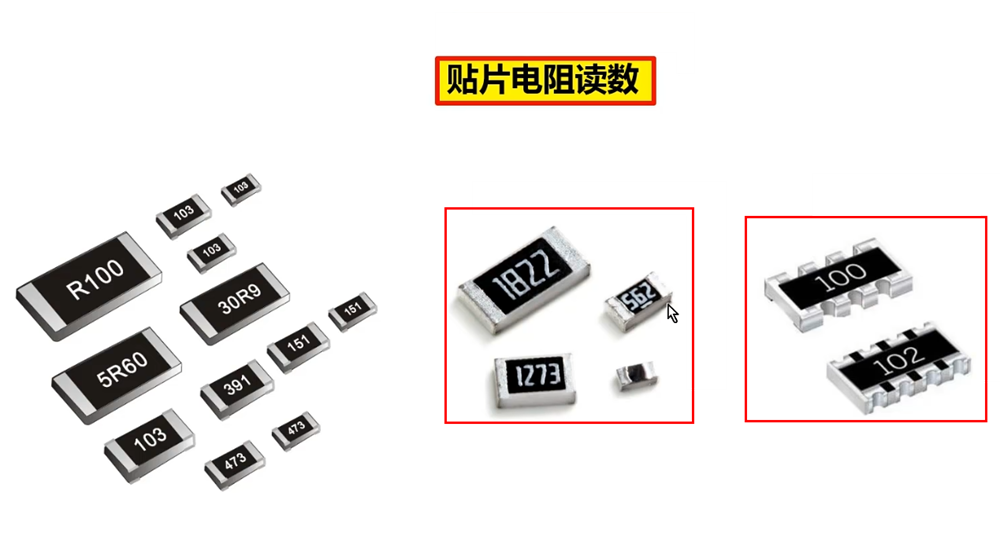

贴片电阻读数

带R的看成是小数点如R100表示0.100欧姆， 四位数的最后一位是0的个数如1822表示18200欧姆即18.2K； 中间数字下带有横线的表示正方向，图中的是562不是295【特标出避免正反型错】；

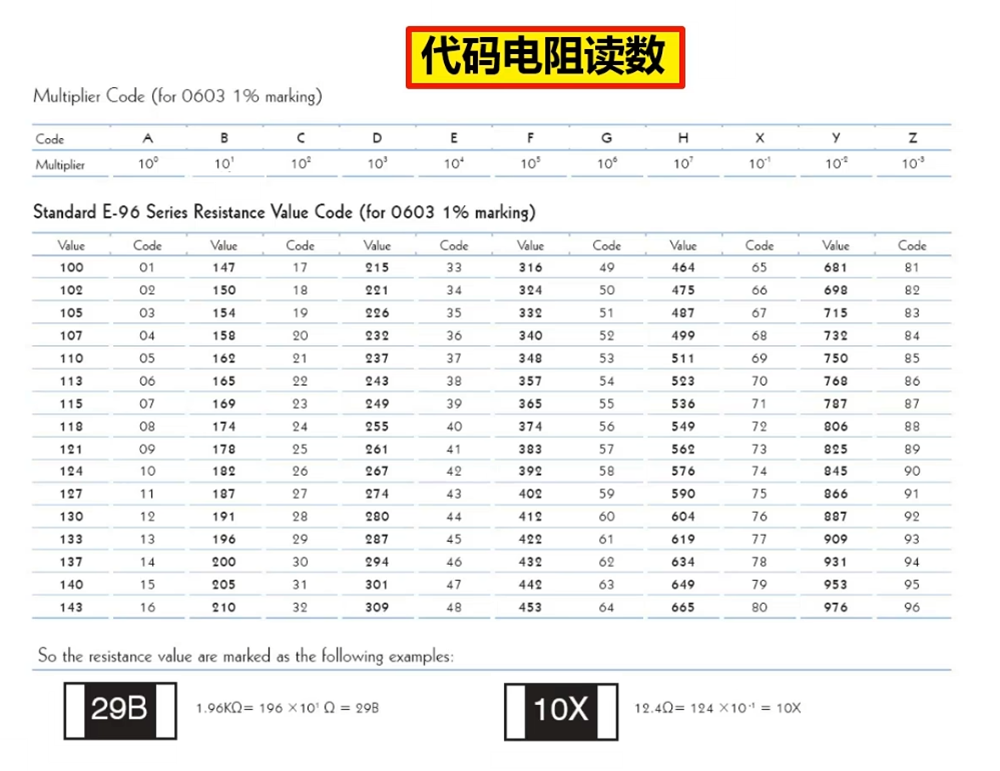

代码电阻读数

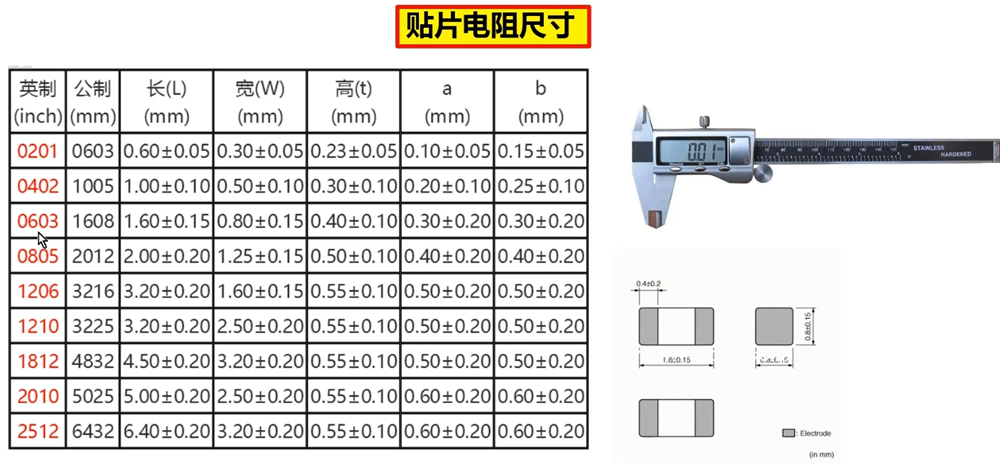

贴片电阻的尺寸

一般英制用的多一些，值得注意的是公制中也有0603；

• 整流后的电压是否平滑与滤波电容的容量有关系，容量越大越平滑；
• 与负载的阻值大小也有关系，阻值越大即电流越小，也就越平滑；
• 容量稍大的电解电容相当于电阻，电感，电容的串联关系，如果内阻较大的话相当于是漏电；是因为高频的信号没有过滤掉，并联一个小容是的电容，滤除掉高频；

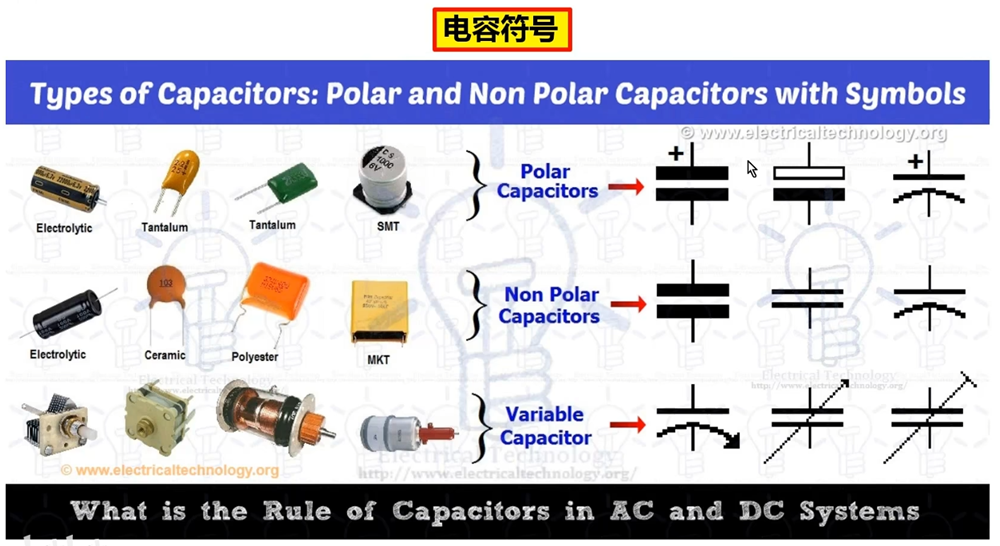

电容符号

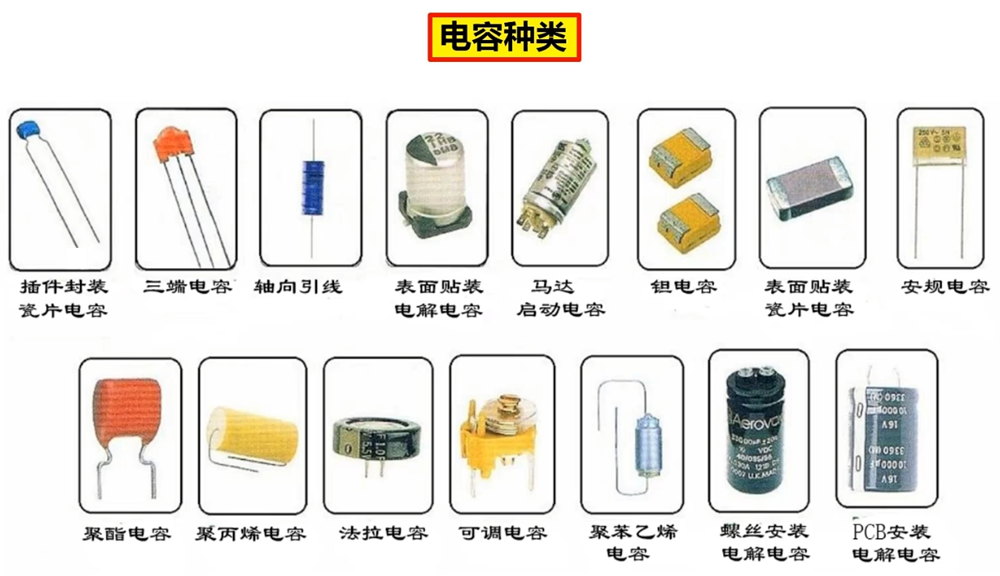

电容的种类

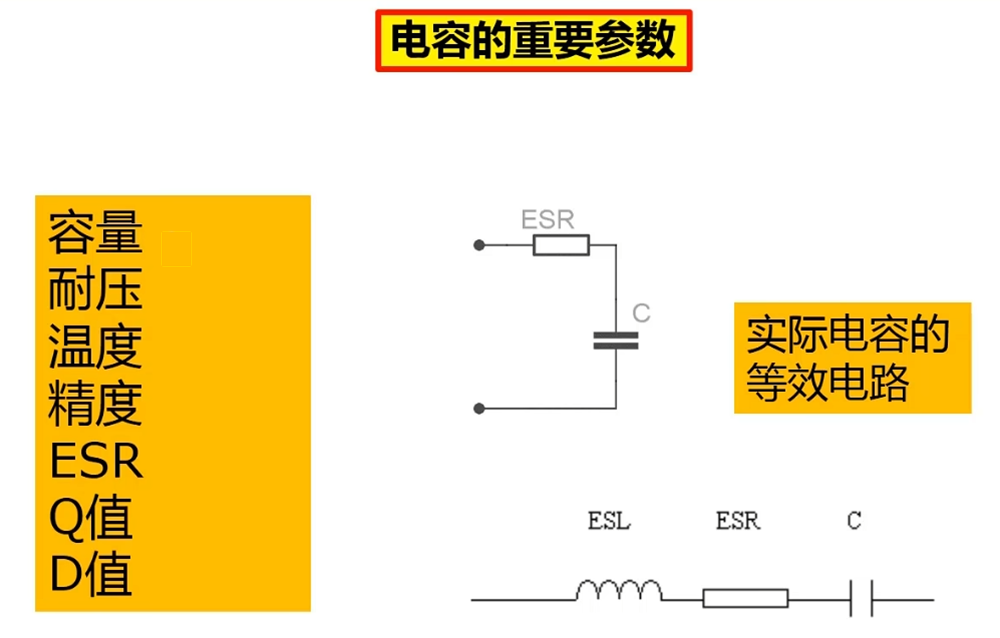

电容的重要参数

电容的内阻，就是ESR等效电阻值；

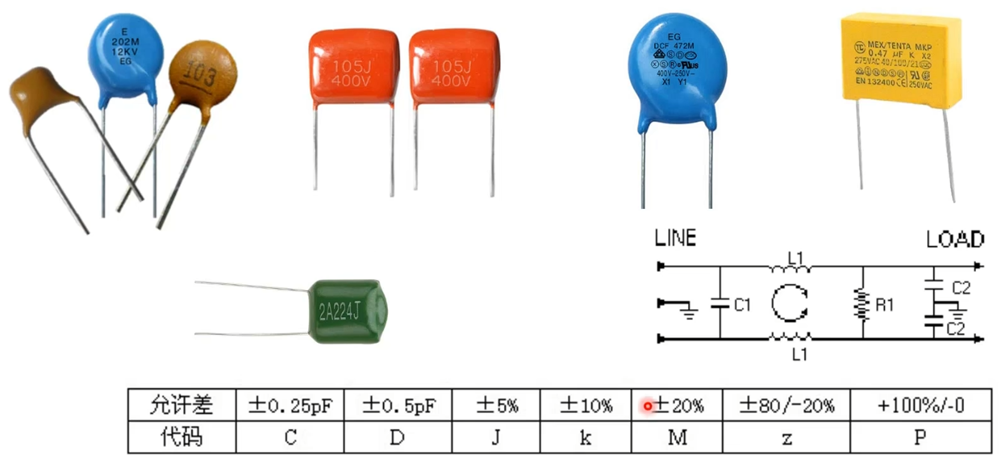

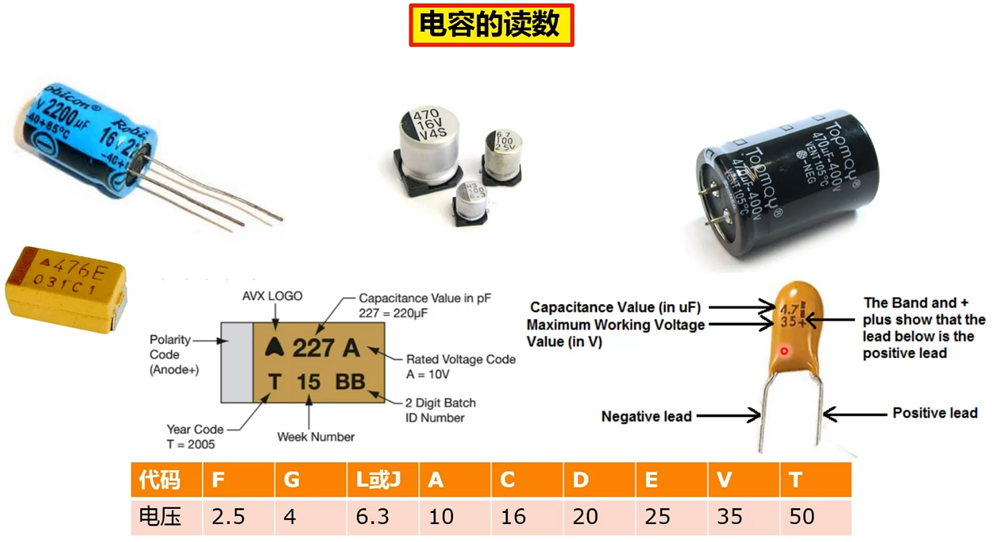

电容的读数

电解电容是直接读取的，如470就是470uF， 100就是100uF；

钽电容的读取是默认pF如227表示22*10的7次方pF，也就是220uF，耐压是A查表可得是10V；【有颜色的一端是正极 】

各种电感线圈

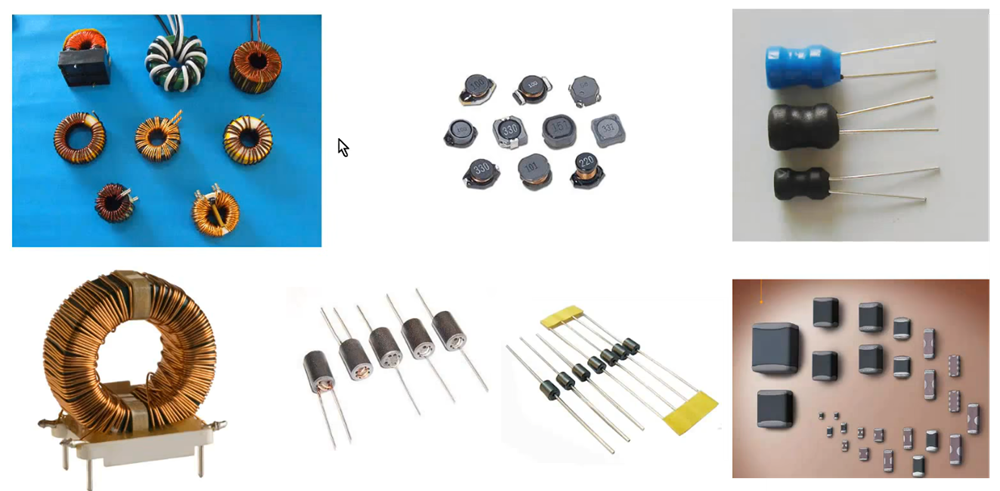

图1一般作为滤波，图2、3一般用作储能，图4是滤波器，图5、6是磁珠用于滤除高频信号，比如几拾兆以上的，图7是贴片的磁珠；

感抗是用来描述电感线圈对交流电流阻碍的一个物理量。交流电的频率越高，感抗越大：率越低，感抗越小。通常认为电感元件具有通直流阻交流、通低频阻高频的特性。电感上电压超前电流90度；

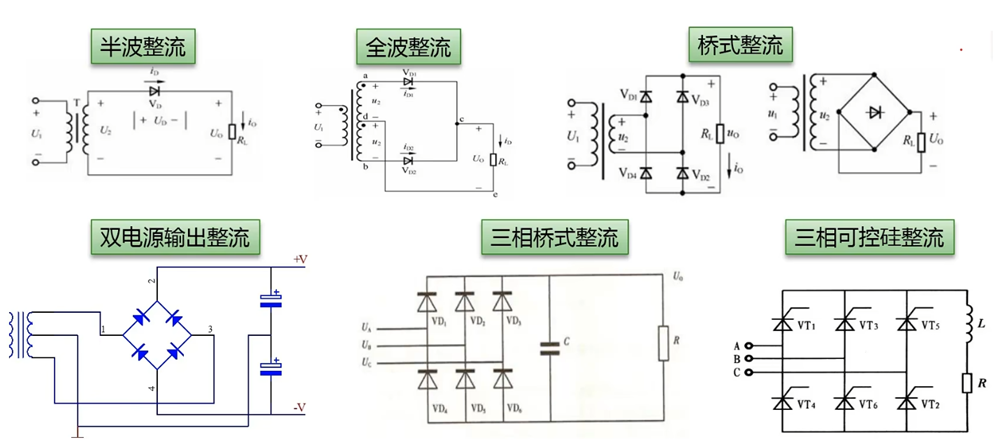

常用的整流电路

变压器

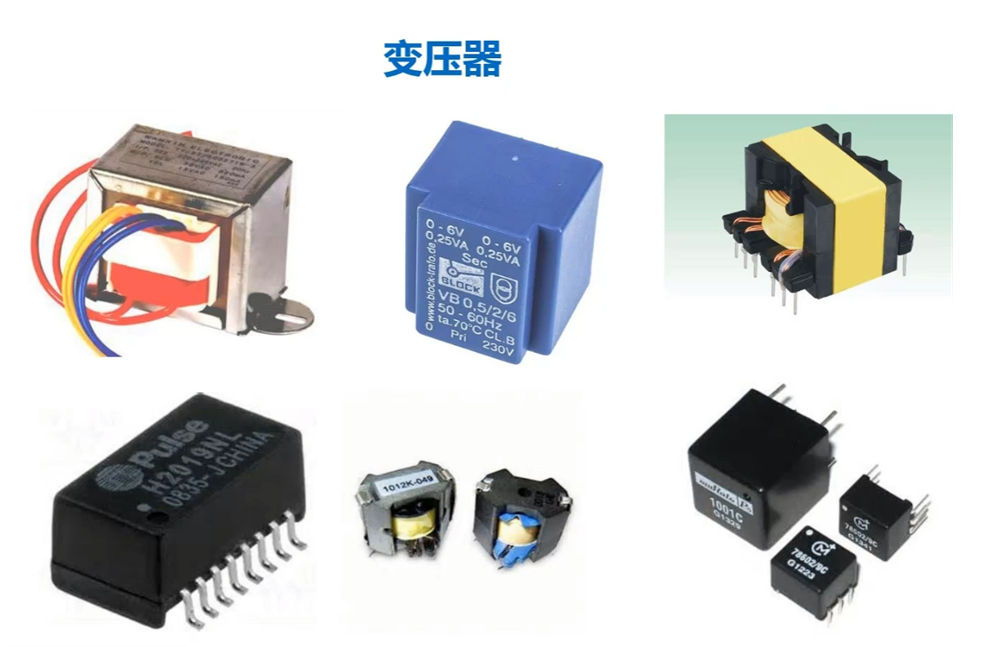

图1、2是工频变压器也就是50、60Hz的变压器，图3是高频变压器，在电源中常见到；图4、5、6是脉冲变压器在网络设备中常见作为信号隔离的；

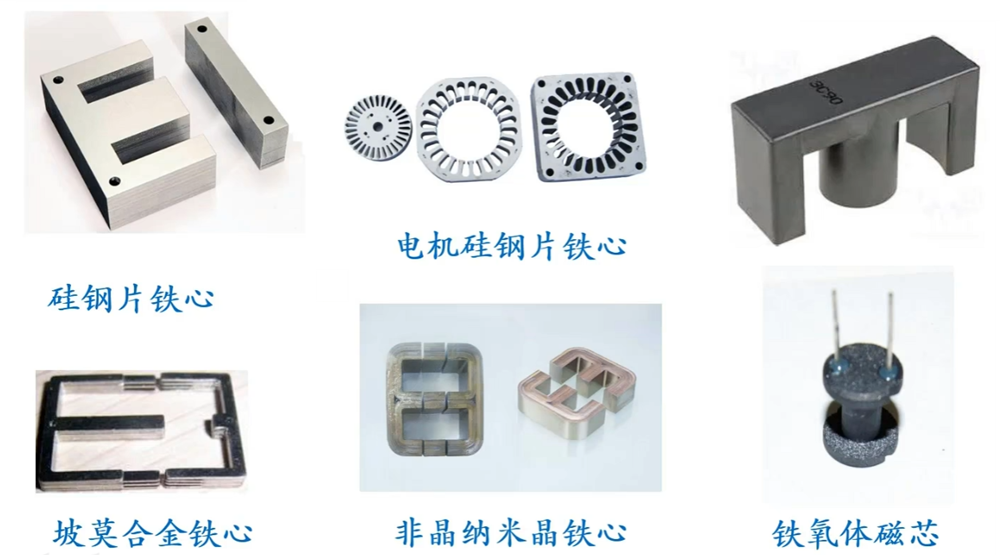

变压器的材料及特点

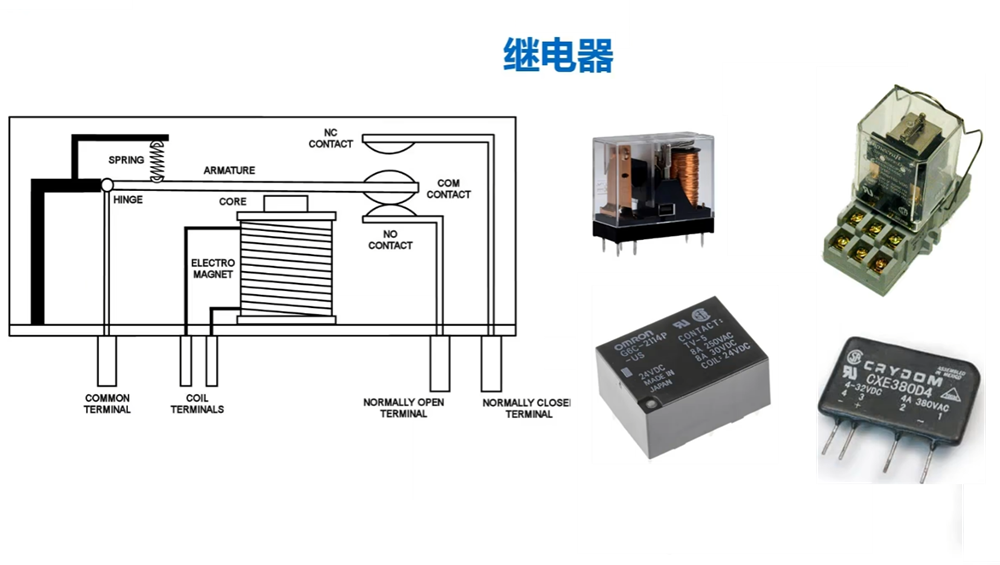

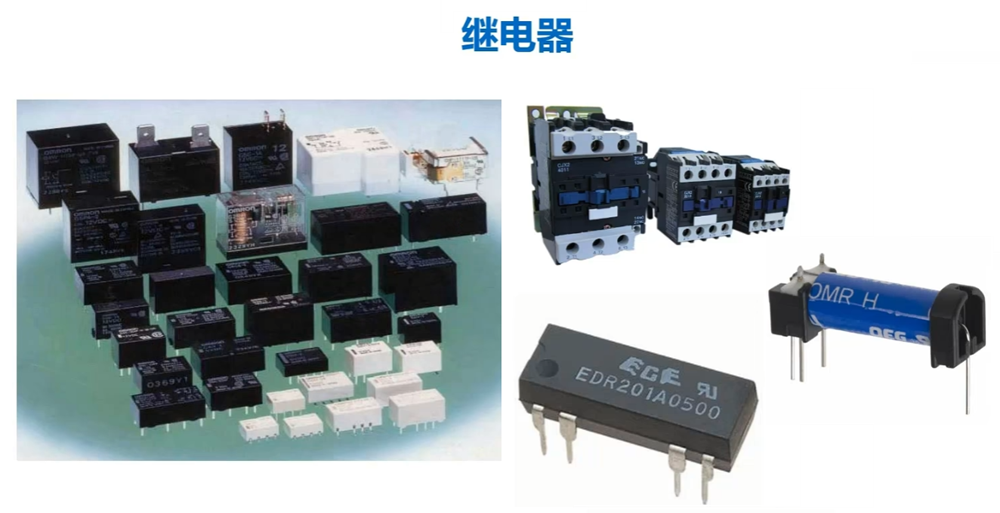

继电器

• 注意线圈的电压，如24VDC或AC220V等，触点电压如8A 250VAC、8A 30VDC、那为什么交流和直流的电压都是8A的电流呢，是因为直流电具有电化学腐蚀特性。

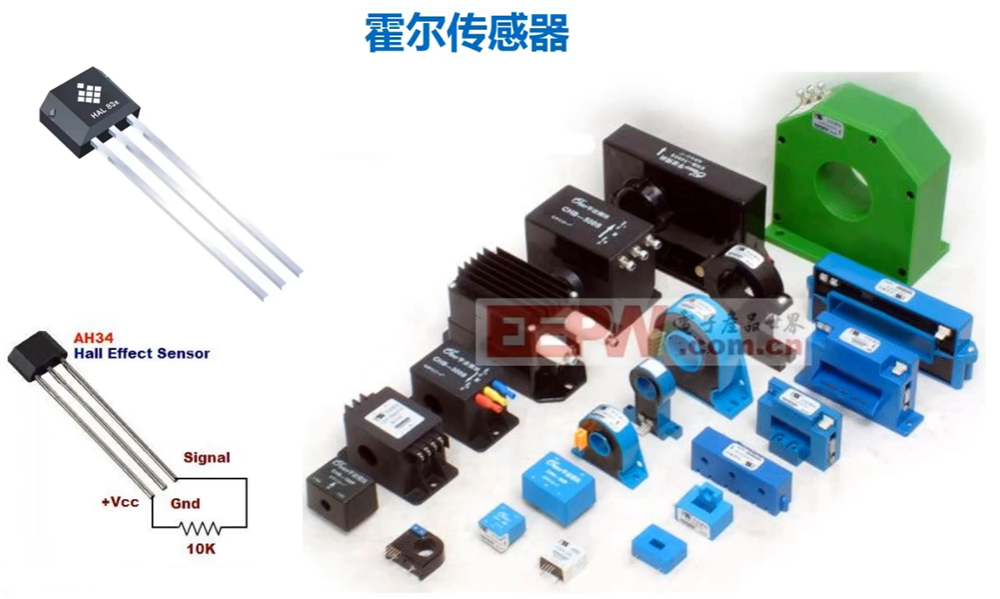

霍尔传感器

• 小电流的一般直接在电路中串入一个电阻，然后通过此电阻的管压降来反映电流的大小；
• 霍尔是一种非接触式的传感器，

霍尔检测查块电路

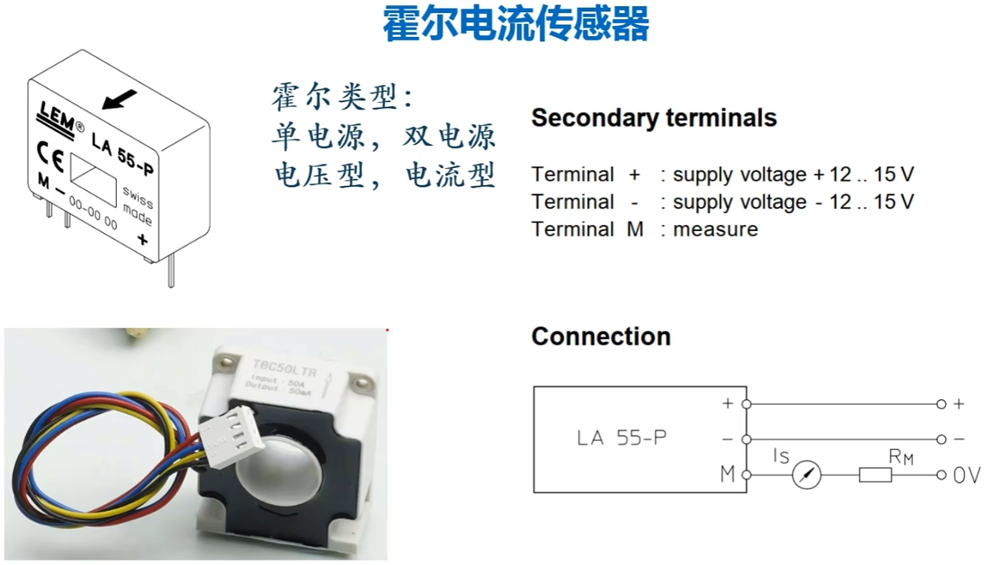

霍尔电流传感器

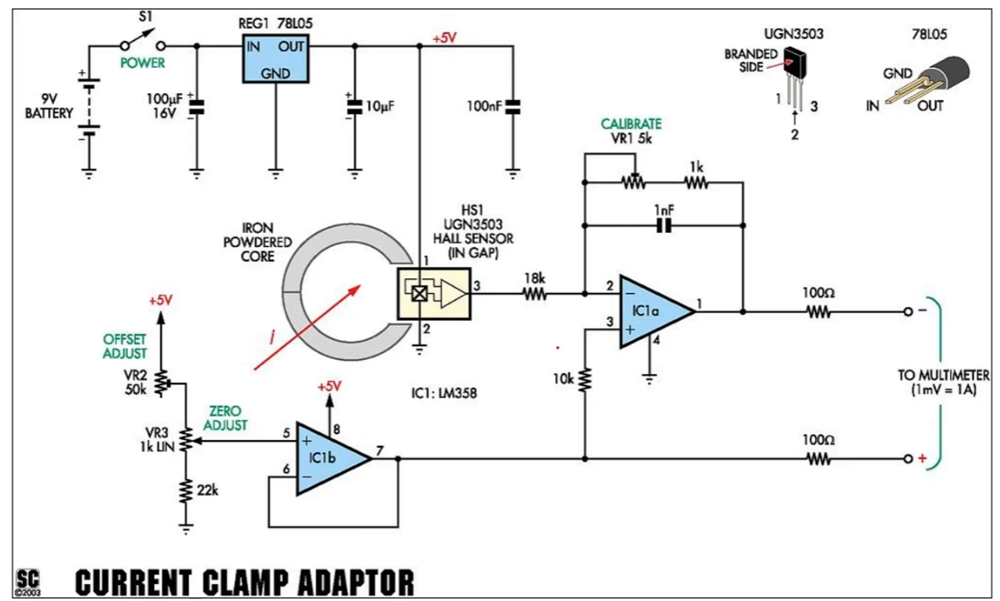

• 霍尔传感器假如有3个端子，分别是+12V 、-12V、检测端通过一个电阻到0V，工作方式如果线从外向里穿的的，则检测端与-12V构成回路测得是负数；如果从里向外穿线则检测端与+12V构成回路测得是正数；如果将采样电阻放在内部就成了电压型的传感器了。
• 霍尔传感器如果是单供电的3个端子，它就是0V、5V、另外一个端子如果没有信号的话就是2.5V，它是一个基准，穿线朝一个方向是偏向0V，穿线朝另一个方向是偏向5V；
• 霍尔传感器的好坏判断，电流型如果是正负电压的话，检测端如果有接入待测负载的话【设备不启动】，检测端的电压应该是0V，如果是偏高或偏低都应该是损坏了；
• 霍尔传感器的好坏判断，电压型可以直接提供5V电压，输出应该是2.5V，如果输出偏差太大就应该是损坏了。

IPM智能模块的测试方法

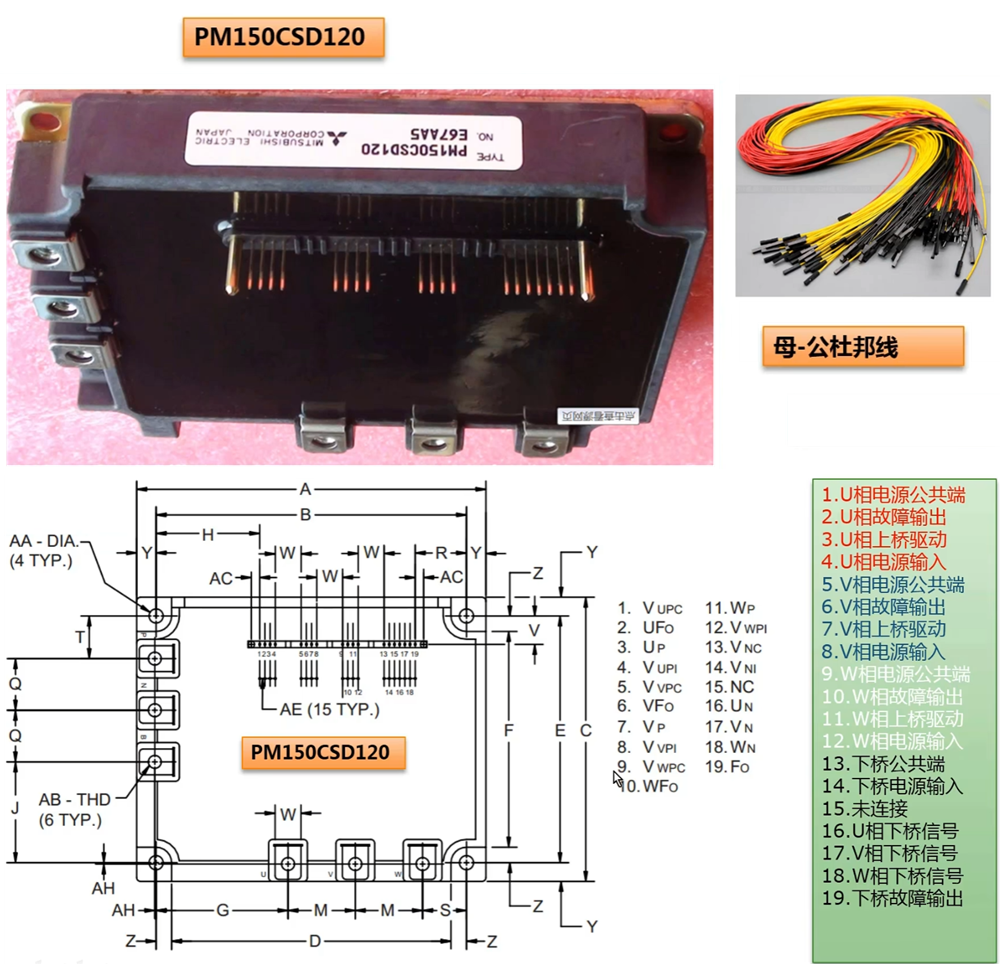

下面以PM150CSD120智能模块为例，
