阅读第三方设备PLC程序的方法与技巧

环境需求

如果要阅读第三方的PLC程序，

• 程序要是在生成中能够正常运行的，这样才有阅读的价值；
• PLC源程序+HMI的源程序【电路图，接口表，变量表】；
• 读取流程
• 线性的读取难度大，因为没有规律，而功能化读取相对容易，有规律；
• 总览一下网络拓扑，如果有断网不通的，则会在些体现出来。也知道PLC与哪些设备进行互联，PLC下都挂载了哪些模块等相关信息。

• 如果程序中有配方，一般来说重点在HMI上，而不在PLC上；以示例说明。GetData函数是从PLC上拿数据放在HMI的脚本上，红框部分是PLC的信息；

• 那就要找到PLC的数据寄存器"PLC.Blockes.HMI.CurrentScreenNumber"，在HMI的地址标签中找到这个标签；

• 可以发现在PLC中的寄存器位置是DB99的第6个字节；

HMI程序源码

通过查看HMI的源码就可以知道程序主要实现了哪些功能，以及每个界面都有哪些功能；

主界面

产量统计界面

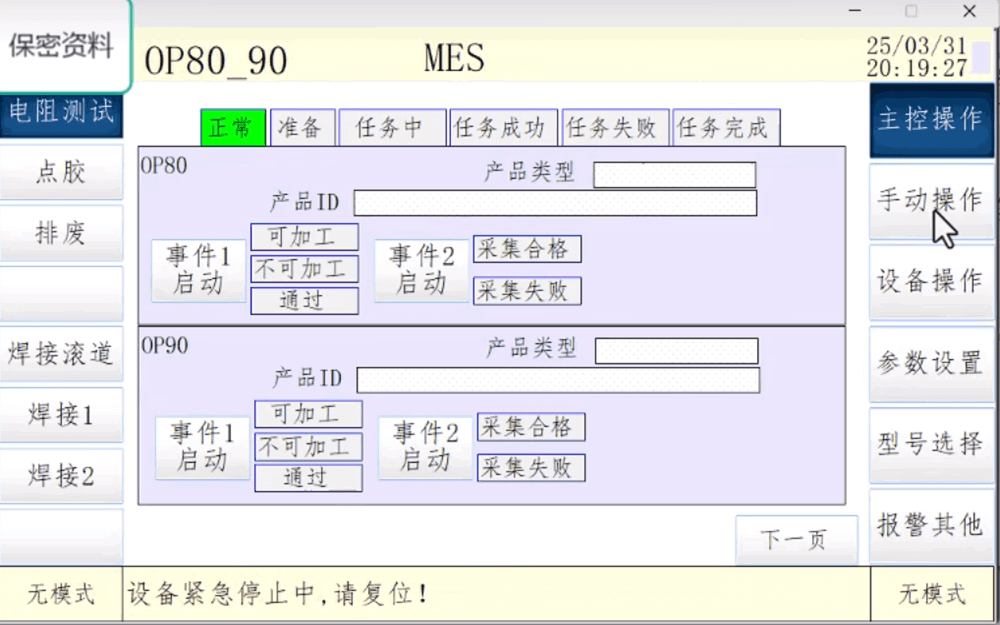

MES界面
